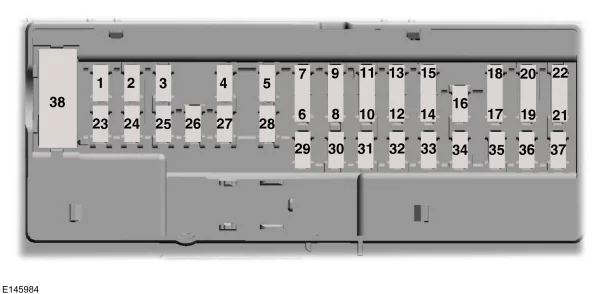

Ford Galaxy (1995-2016) – poistková skrinka
Ford Galaxy (1995-2006) – schéma poistky
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Galaxy (1995-2006) je poistka 22 v poistkovej skrinke v kabíne.
Typ 1

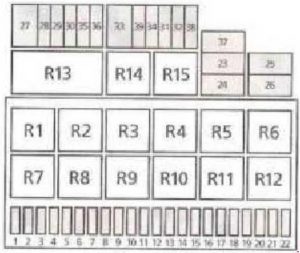

Poistková skrinka kabíny
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Svetlomety s nízkym svetlom na ľavej strane;
Nastavenie svetlometov na ľavej strane; Skupina prístrojov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Svetlomety s nízkym svetlom na pravej strane, p
Nastavenie svetlometov na pravej strane, z Skupina prístrojov |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 3 | Osvetlenie evidenčného čísla;
Parkovacie svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Stierač zadného okna, 2. výmenník tepla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Motor stieračov;
Vyhrievané trysky na umývanie skiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Ventilátor kúrenia;
Klimatizácia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Zadné svetlo na pravej strane;
Obrysové svetlo na pravej strane. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Zadné svetlo na ľavej strane;
Obrysové svetlo na ľavej strane. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Spínač vonkajšieho osvetlenia;
Svetlomety hmlových svetiel; Zadné svetlá hmlových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Svetlomety s diaľkovým svetlom na ľavej strane;
Kontrolka diaľkových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Svetlomety s diaľkovým svetlom na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Svetlomety cúvacie;
Automatická prevodovka; Vnútorné osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | EWS alebo riadiaca jednotka motora, vyhrievanie olejovej vany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | EWS alebo riadiaca jednotka motora;
Ventil AGR; Ventil VMV; Riadiaca jednotka EWS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 3 | Digitálny hodinový stroj;
Predné vnútorné svetlá; Skupina prístrojov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Spínač paliva;
Riadiaca jednotka motora alebo čerpadlo paliva; Senzor Hego. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Elektrický ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Spínač brzdových svetiel;
Brzdové svetlá; Ťažné zariadenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Vnútorné osvetlenie predné a zadné;
Digitálny hodinový stroj; Osvetlenie kozmetického zrkadla; Osvetlenie batožinového priestoru; Rádio; Skupina prístrojov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Chladiaci ventilátor;
Klimatizácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Motor stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 60 | Systém kúrenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Riadiaca jednotka motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 5 | Vyhrievanie s senzorom Hego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 50 | Predné sklo vyhrievané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | ABS – hydraulická jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | ABS – ventily | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Centrálne zamykanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Klakson (systém upozornenia proti krádeži) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Havarijné svetlá (systém upozornenia proti krádeži) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 30 | Prídavné vykurovanie ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 25 | Klimatizácia ventilátor zadný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Stály plus (ťažné zariadenie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Telefón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 20 | Elektrické sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 25 | Klimatizácia s predným ventilátorom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Prídavné vykurovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Stierač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé vybitia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Upozorňovacia svetlo smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Striekacia tryska svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Systém stieračov a striekacích trysiek (predné) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Skrat pre zadné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Čerpadlo paliva (benzín) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Žhaviče (naftové) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Relé svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Zadné sklo vyhrievané | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Relé uvoľnenia stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka relé (pod prístrojovou doskou)
| Nr | Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Prídavné vykurovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Blokovanie voľného náboja | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Otvorené zadné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Vyhrievané predné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Servotronic 4 × 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Relé ovládania okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Relé odpojenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Jednotka časového upozornenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

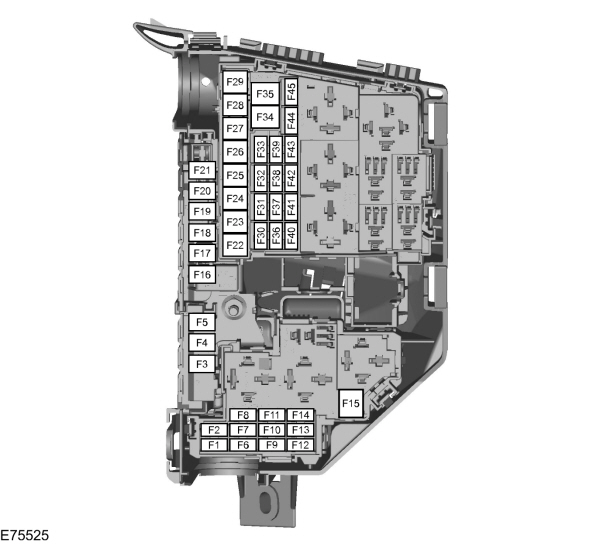

Poistková skrinka v motorovom priestore
| Č. | Amperi [A] | Popis |
| 57 | 30 | Vedľajší ventilátor |
| 58 | 40 | Motor chladiaceho ventilátora |
| 59 | 30 | Podložka chladiaceho ventilátora |
| 40 | ||
| Relé | ||
| 50 | 3. poloha ventilátora | |
| 51 | Úplné odpojenie klapky | |
| 52 | 2. poloha ventilátora | |
| 53 | Uvoľňovacie relé | |
| 54 | 1. poloha ventilátora | |
| Ochranné diódy čerpadla vody | ||
| 55 | Automatická prevodovka | |
| 56 | Vedľajší ventilátor | |

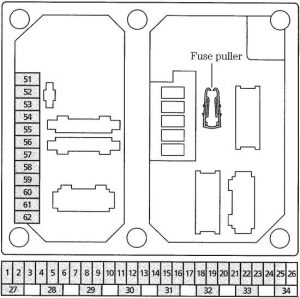

Zadajte 2
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Predné vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Elektrické okná;
Vyhrievané zrkadlá; Elektrické zadné okná. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Digitálna dokovacia stanica;
Osvetlenie odkladacej schránky; Otvoriteľná strecha; Asistencia pri parkovaní; Termálny spínač s vonkajšou teplotou; ABS; Klimatizácia – regulácia rýchlosti; Navigačný systém; Centrálny konektor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Riadenie motora;
Imobilizačný systém motora; Osvetlenie cúvania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Osvetlenie cúvania;
Automatická prevodovka; Štvorkolka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 25 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Pomocné vykurovanie;
Prídavná batéria; Tažné zariadenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Striekací systém svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Digitálny hodinový stroj;
Centrálne zamykanie; Zadný stierač; Otvoriteľná strecha. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 3 | Riadenie motora, relé na odpojenie paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Napájanie paliva (nafta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Palivové čerpadlo;
Relé zapaľovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Predĺžená rýchlosť ventilátora chladenia (2,8 a diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Termálny spínač, rýchlosť ventilátora chladenia 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Žhaviče (diesel 66kW) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | Termálny spínač;
Rýchlosť ventilátora chladenia 2; Klimatizácia; Prístrojová doska; Predĺžená rýchlosť ventilátora chladenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5 | Centrálne zamykanie;
Telefón; Prístrojová doska; Diagnostika; Rádio; Klimatizácia; Asistencia pri parkovaní. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 25 | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 25 | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Rádio, CD menič | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 25 | Pomocné kúrenie (nafta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 3 | Rádio;
Telefón; Akustický signál upozornenia na bezpečnostné pásy; Poistková skrinka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Štartovanie;
Automatická prevodovka; Zapaľovanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 25 | Chladiaci ventilátor s predĺženým časom chodu;
Klimatizácia; Zadný a predný ventilátor; Vyhrievané predné sklo; Pomocné kúrenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Čerpadlo vody (V6);
Termický spínač kvapaliny na chladenie; ABS; Predĺžená rýchlosť chladiaceho ventilátora; Klimatizácia; Spínač stieračov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | Predný stierač;
Vyhrievané trysky na umývanie skiel; Relé ventilátora; Klimatizácia; Poistková skrinka; Pomocné kúrenie; Vyhrievané predné a zadné sklo; Vyhrievané trysky na umývanie skiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 3 | Osvetlenie evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 3 | Relé zapaľovania;
Čerpadlo paliva; Kontrola motora; Relé odpojenia čerpadla paliva; Žhaviče (nafta). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 25 | Predný stierač;
Pomocné kúrenie; Prídavná batéria; Osvetlenie batožinového priestoru; Ťažné zariadenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 25 | Ventilátor kúrenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistková skrinka centrálna (pod palubnou doskou úroveň 1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 20 | Vyhrievané zadné sklo;
Vyhrievané zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 20 | Smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | Relé odpojenia spotrebiča (vnútorné osvetlenie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 10 | Upozorňovací signál | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 5 | Elektronické napájanie palubného systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 5 | Osvetlenie zastavenia na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 5 | Osvetlenie zastavenia na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 10 | Nastavenie svetlometov;
Deň svetlá (Škandinávia). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 10 | Hmlové svetlá na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 10 | Hmlové svetlá na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 10 | Diaľkové svetlá na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 10 | Diaľkové svetlá na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky doplnkové (pod sedadlom vodiča)
| Nr | Amperi [A] | Popis |
| 76 | 15 | Presa batožinového priestoru |
| 77 | 25 | Doplnková batéria (ak je nainštalovaná) |
| 30 | ||
| Relé | ||
| 20 | Doplnkové kúrenie | |

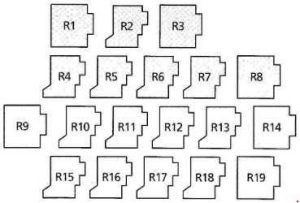

Poistková skrinka centrálna (pod prístrojovou doskou, úroveň 2)
| Č. | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Ventilátor chladenia úroveň 2 (motory 2,0 a 2,3 a DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické zrkadlá (motor 2.8 a CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Ventilátor chladenia úroveň 1 (motory 2,0 a 2,3 a DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické zrkadlá (motor 2.8 a CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé invertora (motory 2.0 a 2.3 a DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rádiotelefon (motory 2.8 a CD-V6 a turbodiesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Katalyzátor (motor 2.8 a CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Dodatočné kúrenie, klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Akustický signál upozornenia na pás (motor 2.8 a CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Ventilátor chladenia motora (motory 2.8 a CD-V6 a turbodiesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Dodatočné kúrenie, úroveň ventilátora chladenia 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Striekací prístroj svetlometov |
| 9 | Deň svietenia (Škandinávia) |
| 10 | Klakson |
| 11 | Celkové odpojenie klapky |
| 12 | Klimatizácia |
| 13 | Blokovací dióda (motory 2.8 a CD-V6 a turbo diesel) |
| 14 | Systém imobilizácie motora |
| 15 | Spínač recirkulácie vzduchu (klimatizácia a pomocné kúrenie) |
| 16 | Elektricky otvárateľné zadné okná |
| 17 | Prídavné kúrenie |
| 18 | Systém chladenia |
| Rádiotelefon (motor 2.8 a CD-V6) | |
| 19 | Blokovací dióda |
| Relé diesel (dieselový motor s turbodúchadlom) |
Poistková skrinka centrálna (pod prístrojovou doskou, úroveň 3)
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 50 | Predné sklo vyhrievané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 30 | Elektrické okná;
Otvoriteľné elektrické zadné okná. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 80 | Žhaviče (naftový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 50 | Žhaviče (naftový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 30 | Ventilátor chladenia úroveň 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 40 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 40 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Motorový priestor stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Sekundárne vstrekovanie vzduchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé sviečok – fáza 2 (motor turbodiesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Vyhrievané predné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Čerpadlo paliva (benzínové motory) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé sviečok (dieselový motor s turbokompresorom) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Klimatizácia (motory 2,0 a 2,3 a DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé sviečok – fáza 1 (motor turbodiesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Chladiaci ventilátor (motor 2.8 a CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Relé výkonu štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Poloha maxipoistiek závisí od modelu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ford Galaxy (2006-2015) – schéma poistkovej skrinky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Galaxy (2006-2015) je poistka F19 v poistkovej skrinke v kabíne.
Poistková skrinka v motorovom priestore
| Č. | Amperi [A] | Popis |
| F1 | 10 | Modul riadenia prevodovky (AWF21) |
| 15 | Modul riadenia prevodovky (MPS6) | |
| F2 | 5 | Monitorovanie žhaviacich sviečok (naftové motory) |
| 5 | Monitorovanie žhaviacich sviečok odparovača (2,0 l Duratorq-TDCi Normatíva V a 2,2 l Duratorq-TDCi Normatíva V) | |
| F3 | 70 | Ventilátor chladenia motora – dvojitý ventilátor (2,3 l Duratec-HE a 2,2 l Duratorq-TDCi automatický) |
| 80 | Elektrický hydraulický posilovač riadenia (EHPAS) (1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Normatíva V a 2,0 l Duratorq-TDCi) | |
| F4 | 60 | Žhaviace sviečky |
| F5 | 60 | Ventilátor chladenia motora (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Normatíva V, 2,2 l Duratorq-TDCi manuálne, 2,0 l Duratec-HE, 2,3 l Duratec-HE a 2,0 l EcoBoost SCTi) |
| 70 | Ventilátor chladenia motora – dvojitý ventilátor (1,6 l EcoBoost SCTi) | |
| F6 | 7.5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| 10 | Senzor HEGO; Senzor CMS; Senzor kyslíka (riadenie motora). | |
| 20 | Žhaviaca sviečka odparovača (2,0 l Duratorq-TDCi Normatíva V a 2,2 l Duratorq-TDCi Normatíva V) | |
| F7 | 5 | Relé cievok |
| F8 | 10 | Modul riadenia pohonu; Dávkovač paliva; Senzor MAF; Ventil na kontrolu tlaku paliva (riadenie motora). |
| 20 | Modul riadenia pohonnej jednotky (2,0 l EcoBoost SCTi a 2,0 l Duratorq-TDCi Normatíva V) | |
| 15 | Modul riadenia pohonnej jednotky (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi a 2,2 l Duratorq-TDCi Normatíva V) | |
| F9 | 10 | Senzor MAF, vstrekovače paliva (riadenie motora) |
| 5 | Palivové čerpadlo odparovača (2,0 l Duratorq-TDCi Normatíva V) | |
| 7.5 | Senzor MAF; Ventil bypass EGR; Palivové čerpadlo odparovača (2,2 l Duratorq-TDCi Normatíva V) (riadenie motora) | |
| 7.5 | Ventil na únik; Senzor TMAF; Aktívny kryt; Ventil bypass; Cievka relé; Čerpadlo pomocnej vody (1,6 l EcoBoost SCTi) | |
| F10 | 10 | Modul riadenia motora (2,0 l Duratorq-TDCi) |
| 7.5 | Dodatočné fungovanie, čerpadlo vody (1,6 l EcoBoost SCTi) | |
| F11 | 10 | Ventil PCV; Ventil VCV; Senzor vody v palive; Ventil na únik zvuku; Ventil na kontrolu vírenia; Ventil variabilného nasávania; Ventil EGR; Ventil na kontrolu oleja IVVT (riadenie motora); Senzor T.MAF; Ventil variabilného rozdelenia výfukových plynov; Aktívny kryt; Ventil na odvod nádrže; Ventil na kontrolu turba; Ventil na únik (riadenie motora). |
| 10 | Ventil na kontrolu turba; Senzor MAF; Aktívny kryt; Ventil EGR; Ventil VCV (1,6 l Duratorq-TDCi) | |
| 5 | Senzor MAF; Senzor vody v palive; Aktívny kryt; Ventil na dávkovanie nasávania (2,0 l Duratorq-TDCi Normatíva V) | |
| 7.5 | Tlak v palivovej línii; Dávkovač paliva; Aktívny kryt (2,2 l Duratorq-TDCi Normatíva V) | |
| 10 | Ventil na kontrolu turbodúchadla; Ventil variabilného rozdelenia nasávacích ventilov; Ventil variabilného rozdelenia výfukových plynov; Ventil na čistenie nádrží; Elektrický bypass ventil (1,6 l EcoBoost SCTi) | |
| F12 | 10 | Cievka na konektore; Ventil na vypúšťanie nádrže; Spínač tlaku posilovača riadenia (riadenie motora) |
| 10 | Telo klapky EGR; Variabilná kontrola turba (2,0 l Duratorq-TDCi). | |
| 5 | Cievky relé (2,0 l Duratorq-TDCi Normatíva V, 2,2 l Duratorq-TDCi Normatíva V a 1,5 l Duratorq-TDCi) | |
| 15 | Cievky zapaľovania (1,6 l EcoBoost SCTi a 2,0 l EcoBoost SCTi) | |
| F13 | 15 | Klimatizácia |
| F14 | 15 | Ohrievač palivového filtra (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Normatíva V a 1,6 l Duratorq-TDCi) |
| 10 | Senzory F1EGO (2,2 l Duratorq-TDCi Normatíva V) | |
| F15 | 40 | Relé štartovacieho motora |
| F 16 | 80 | Dodatočný ohrievač paliva (PTC) |
| F17 | 60 | Napájanie poistkovej skrinky centrálnej A |
| F18 | 60 | Napájanie poistkovej skrinky centrálnej B |
| F19 | 60 | Napájanie poistkovej skrinky zadnej C |
| F20 | 60 | Napájanie poistkovej skrinky zadnej D |
| F21 | 30 | VQM / iné z VQM: prístrojová doska / audio / klimatizácia / FLR |
| F22 | 30 | Modul stierača predného |
| F23 | 30 | 2006-2008: Vyhrievané zadné sklo |
| 25 | 2009-2015: Vyhrievané zadné sklo | |
| F24 | 30 | Striekací systém svetlometov |
| F25 | 30 | Ventily ABS |
| F26 | 40 | Čerpadlo ABS |
| F27 | 30 | 2006-2010: Vyhrievač na palivo |
| 25 | 2011-2015: Vyhrievač na palivo | |
| F28 | 40 | Ventilátor vyhrievača |
| F29 | – | Nie je používané |
| F30 | 5 | 2011-2015: Nabíjanie ABS 30 |
| F31 | 15 | Klaksón |
| F32 | 5 | 2009-2015: Vyhrievač na palivo – diaľkové ovládanie |
| F33 | 5 | Modul spínača svetla; Cievky poistkovej skrinky v motorovom priestore. |
| F34 | 40 | Vyhrievané predné sklo (ľavá strana) |
| F35 | 40 | Vyhrievané predné sklo (pravá strana) |
| F36 | 5 | 2006-2010: ABS |
| 15 | 2011-2015: Napájanie stierača zadného 15 | |
| F37 | 10 | 2006-2010: Vyhrievané trysky predných stieračov |
| 7.5 | 2011-2015: Vyhrievané trysky predných stieračov / FLR + FSM KL15 | |
| F38 | 5 | 2006-2010: Adaptívny tempomat (ACC) |
| 10 | 2011-2015: Napájanie PCM / TCM / EHPAS15 | |
| F39 | 15 | Adaptívny systém osvetlenia predného (AFS) |
| F40 | 5 | 2011-2015: Modul vyrovnávania svetlometov / AFS |
| F41 | 20 | Prístrojová doska |
| F42 | 10 | 2006-2010: Modul riadenia motora; Modul riadenia prevodovky; Elektrický hydraulický posilňovač riadenia (EHPAS). |
| 5 | 2011-2015: IP prístrojová doska | |
| F43 | 5 | 2006-2010: Vyrovnávanie svetlometov; Adaptívny systém osvetlenia predného (AFS). |
| 15 | 2011-2015: Audio modul; BVC; DAB modul. | |
| F44 | 20 | Modul elektrického hydraulického posilňovača riadenia (2,0 l Duratorq-TDCi), vákuové čerpadlo (2,5 l Duratec-ST) |
| 5 | 2011-2015: Automatická klimatizácia a manuálna klimatizácia | |
| F45 | 5 | 2006-2010: Stierač zadný |
| 15 | 2011-2015: FLR (Start Stop) |

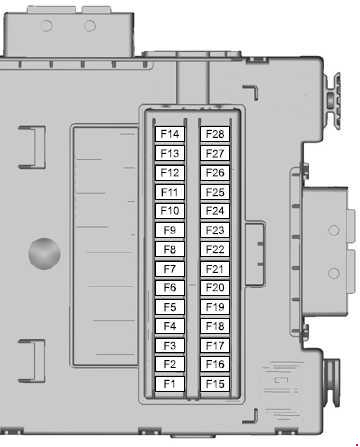

Panel poistiek kabíny (2006-2009)
| Číslo | Amperi [A] | Popis |
| F1 | 5 | Senzor dažďa |
| F2 | 10 | Napájanie SRS (airbag) |
| F3 | 5 | ABS; Senzor odchýlky smeru (ESP); Elektrická parkovacia brzda (EPB); Napájanie pedála akcelerátora. |
| F4 | 7.5 | Elektronické napájanie; Napájanie pedála akcelerátora; Elektronická poistka. |
| F5 | 15 | 2006-2007: Zadný stierač |
| F6 | 15 | Audio systém (vrátane hlasového ovládania) |
| F7 | 7.5 | Modul volantu |
| F8 | 5 | Prístrojová doska |
| F9 | 15 | Hlavný zväzok |
| F10 | 20 | Elektrická strecha |
| F11 | 7.5 | Osvetlenie cúvania |
| F12 | – | Nepoužíva sa |
| F13 | 15 | Predný hmlový svetlomet |
| F14 | 15 | Striekacia tryska predného čelného skla |
| F15 | 10 | Adaptívny tempomat (ACC) |
| F 16 | – | Nepoužíva sa |
| F17 | 10 | Vnútorné osvetlenie |
| F18 | 5 | Imobilizér motora |
| F19 | 15 | Zapaľovač cigariet |
| F20 | – | Nepoužíva sa |
| F21 | 5 | 2006-2007: Rádio; Senzor dažďa; 2008-2009: Prijímač frekvencie; Senzor vnútorného pohybu. |
| F22 | 20 | Čerpadlo paliva |
| 7.5 | Čerpadlo paliva (2,2 l Duratorq) | |
| F23 | – | Nepoužíva sa |
| F24 | 5 | Kľúč na zapaľovanie |
| F25 | 10 | Veko nádrže paliva |
| F26 | 5 | Akustický signál rezervy (systém varovania); OBD II (diagnostika palubného počítača). |
| F27 | 5 | Jednotka stĺpika riadenia; Modul klimatizácie. |
| F28 | 5 | Spínač brzdových svetiel |

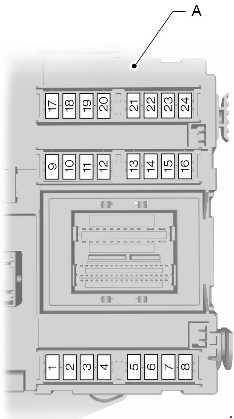

Panel poistiek kabíny (2010-2015)
| Nr | Amperi [A] | Popis |
| F1 | 7.5 | Modul volantu |
| F2 | 5 | Cluster |
| F3 | 10 | Vnútorné svetlá |
| F4 | 5 | Imobilizér motora |
| F5 | 7.5 | Adaptívny tempomat (ACC) |
| F6 | 5 | Senzor dažďa |
| F7 | 20 | Zapaľovač cigariet |
| F8 | 10 | Deaktivácia napájania dverí nádrže |
| F9 | 15 | Striekacie zariadenia predného – zadného čelného skla |
| F10 | 15 | Striekacie zariadenia predného – predného čelného skla |
| F11 | 10 | Napájanie na odblokovanie batožinového priestoru |
| F12 | 10 | Napájanie pre zámok dverí nádrže |
| F13 | 20 | Čerpadlo paliva |
| 7.5 | Čerpadlo paliva (2,2 l Duratorq-TDCi Normatíva V) | |
| F14 | 5 | Prijímač diaľkového ovládania; Senzor pohybu vnútri. |
| F15 | 5 | Kľúč na zapnutie |
| F 16 | 5 | Akustický signalizátor rezervy (systém varovania); OBD II (diagnostika palubného počítača). |
| F17 | 5 | Prístroj na spúšťanie vibrácií volantu |
| F18 | 10 | Napájanie SRS (airbag) |
| F19 | 7.5 | ABS, senzor odchýlky smeru (ESC); Elektrická parkovacia brzda (EPB); Napájanie pedálu akcelerátora. |
| F20 | 7.5 | Elektronické napájanie; Elektronická poistka; Samotmavé zrkadlo; Upozornenie na opustenie jazdného pruhu. |
| F21 | 15 | Napájanie rádia |
| F22 | 5 | Spínač brzdových svetiel |
| F23 | 20 | Elektrická strecha |
| F24 | 5 | Napájanie pre modul klimatizácie a stĺpik riadenia |

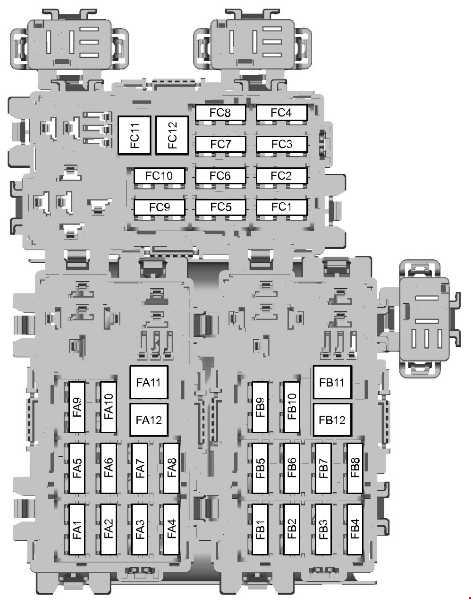

Poistková skrinka zadná
| Číslo | Amperi [A] | Popis |
| FA1 | 25 | Modul dverí (predné ľavé) (zdvihnúť / spustiť sklo, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo) |
| FA2 | 25 | Modul dverí (predné pravé) (zdvihnúť / spustiť sklo, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo) |
| FA3 | 25 | Modul dverí (zadné ľavé) (zdvihnúť / spustiť sklo) |
| FA4 | 25 | Modul dverí (zadné pravé) (hore / dole sklo) |
| FA5 | 10 | Zadná blokácia (bez modulov zadných dverí) |
| FA6 | 15 | Prítomné dodatočné napájanie |
| FA7 | 5 | Relé cievok |
| FA8 | 20 | 2010-2015: Modul vozidla bez kľúča |
| FA9 | 5 | 2011-2015: Relé cievok |
| FA10 | 30 | 2006-2010: Elektrické sedadlo vodiča |
| FA11 | 20 | Príslušenstvo, modul prívesu |
| FA12 | 30 | 2011-2015: Elektrické sedadlo vodiča |
| FB1 | 5 | 2006-2010: Modul asistencie pri parkovaní; Systém detekcie mŕtveho uhla. |
| 15 | 2011-2015: Systém Sunblind | |
| FB2 | 15 | Modul odpruženia |
| FB3 | 15 | Vyhrievané sedadlo vodiča |
| FB4 | 15 | Vyhrievané sedadlo predného pasažiera |
| FB5 | – | Nepoužíva sa |
| FB6 | 10 | Zadná klimatizácia |
| FB7 | – | Nie je používané |
| FB8 | 10 | 2010: Systém slnečných clôn |
| 5 | 2011-2015: Asistencia pri parkovaní, BLIS | |
| FB9 | 30 | Elektrické sedadlo predného pasažiera |
| FB10 | 10 | Akustický signál proti krádeži |
| FB11 | – | Nie je používané |
| FB12 | – | Nie je používané |
| FC1 | 7.5 | Elektrické zadné okná |
| FC2 | 30 | Elektrická parkovacia brzda (EPB) |
| FC3 | 30 | Elektrická parkovacia brzda (EPB) |
| FC4 | 10 | Zadná klimatizácia |
| FC5 | 7.5 | 2006-2010: CD menič; Systém zábavy pre zadné sedadlá. |
| 20 | 2011-2015: Vozidlo bez kľúča | |
| FC6 | 20 | Ventilátor zadnej klimatizácie |
| FC7 | 5 | Modul funkcie pamäte sedadla |
| FC8 | 20 | 2010: Modul vozidla bez kľúča |
| 7.5 | 2011-2015: Systém zábavy pre zadné sedadlá; CD menič. | |
| FC9 | 20 | 2010-2015: Audio zosilňovač |
| FC10 | 10 | 2010-2015: Audio Sony |
| FC11 | – | Nie je používané |
Ford Galaxy (2015-2016) – schéma poistky
Rok výroby: 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Galaxy (2015-2016) je poistka 10 v poistkovej skrinke.
Poistková skrinka
| Č. | Amp [A] | Popis |
| 1 | 25A 3 | Motorový priestor stierača |
| 2 | – | Relé motorčeka štartovania |
| 3 | 15A 1 | Stierač zadného skla; Senzor dažďa. |
| 4 | – | Relé motora ventilátora |
| 5 | 20A 3 | Bod napájania 3 – Zadná časť konzoly |
| 6 | – | Relé pomocného ohrievača č. 2 |
| 7 | 20A 1 | Modul riadenia pohonného ústrojenstva – výkon vozidla 1 |
| 8 | 20A 1 | Modul riadenia pohonného ústrojenstva – výkon vozidla 2 |
| 9 | – | Relé modulu riadenia pohonného ústrojenstva |
| 10 | 20A 3 | Bod napájania 1 – predná časť vodiča |
| 11 | 15A 2 | Modul riadenia pohonného ústrojenstva – výkon vozidla 4 |
| 12 | 15A 2 | Modul riadenia pohonného ústrojenstva – výkon vozidla 3 |
| 13 | 10A 2 | Nepoužíva sa (rezerva) |
| 14 | 10A 2 | Nepoužíva sa (rezerva) |
| 15 | – | Relé štartovania |
| 16 | 20A 3 | Bod napájania 2 – konzola |
| 17 | 20A 3 | Bod napájania 4 – batožinový priestor |
| 18 | 10A 1 | Nepoužíva sa (rezerva) |
| 19 | 10A 1 | Elektronická asistencia riadenia v režime Run-Start |
| 20 | 10A 1 | Aktivovať osvetlenie |
| 21 | 15A 1 | Aktivovať kontrolu prevodovky. Štartovanie/zastavenie olejovej pumpy prevodovky. |
| 22 | 10A 1 | Elektromagnetický ventil kompresora klimatizácie |
| 23 | 15A 1 | Štart; Systém informovania o mŕtvom uhle; Zadná kamera; Adaptívny tempomat; Displej Heads-up; Modul stabilizácie napätia. |
| 24 | 10A 1 | Štart štartovania 7 |
| 25 | 10A 2 | Systém prevencie zablokovania kolies počas štartovania. |
| 26 | 10A 2 | Modul riadenia pohonného ústrojenstva s funkciou štartovania. |
| 27 | – | Nepoužíva sa |
| 28 | 10A 1 | Čerpadlo zadného umývača |
| 29 | – | Nepoužíva sa |
| 30 | – | Nepoužíva sa |
| 31 | – | Nepoužíva sa |
| 32 | – | Elektronické relé ventilátora 1 |
| 33 | – | Relé kompresora klimatizácie |
| 34 | 15A 1 | Elektrická zámka stĺpika riadenia |
| 35 | – | Nepoužíva sa |
| 36 | – | Nepoužíva sa |
| 37 | – | Nepoužíva sa |
| 38 | – | Elektronické relé ventilátora 2 |
| 39 | – | Relé elektrického ventilátora 2 a 3 |
| 40 | – | Relé umývačov svetlometov |
| 41 | – | Relé klaksónu |
| 42 | – | Relé čerpadla paliva |
| 43 | 10A 1 | Nepoužíva sa (rezerva) |
| 44 | 5A 1 | Vyhrievaná tryska umývača |
| 45 | – | Nepoužíva sa |
| 46 | 10A 2 | Senzor alternátora |
| 47 | 10A 2 | Spínač/zastavenie brzdy |
| 48 | 20A 1 | Klaksón |
| 49 | 20A 1 | Vyhrievač na naftu |
| 50 | 10A 1 | Ventilátor prevodovky |
| 51 | – | Nepoužíva sa |
| 52 | – | Nepoužíva sa |
| 53 | 10A 1 | Elektrické sedadlá |
| 54 | 5A 2 | Vyhrievač na palivo |
| 55 | 5A 2 | Vyhrievač na palivo |
| 1 mikro poistka. 2 Dvojitá mikro poistka. 3 poistka typu M. | ||
Poistková skrinka – spodná časť
V spodnej časti poistkovej skrinky sa nachádzajú poistky.
| Číslo | Amp [A] | Popis |
| 56 | 20A 1 | Umývač svetlometov |
| 57 | 20A 1 | Odparovač Diesel |
| 58 | 30A 1 | Napájanie palivovej pumpy |
| 59 | 40A 2 | Elektronický ventilátor 600W 3 |
| 60 | 40A 2 | Elektronický ventilátor 600 W 1 |
| 61 | 40A 1 | Odmlžovanie ľavého čelného skla |
| 62 | 50A 2 | Modul riadenia karosérie 1 |
| 63 | 25A 1 | Elektronický ventilátor 600W 2 |
| 64 | 30A 1 | Pomocné kúrenie # 3 |
| 65 | 20A 1 | Vyhrievané predné sedadlo |
| 66 | 40A 1 | Odmlžovanie pravého čelného skla |
| 67 | 50A 2 | Modul riadenia karosérie 2 |
| 68 | 40A 1 | Vyhrievané zadné sklo |
| 69 | 30A 1 | Ventily systému proti zablokovaniu |
| 70 | 30A 1 | Sedadlo pasažiera |
| 71 | 60A 2 | Pomocné kúrenie # 2 |
| 72 | 30A 1 | Elektricky ovládané zadné sedadlá |
| 73 | 20A 1 | Vyhrievané zadné sedadlá |
| 74 | 30A 1 | Modul sedadla vodiča |
| 75 | 30A 1 | Pomocné kúrenie # 1 |
| 76 | 20A 1 | Čerpadlo oleja prevodovky |
| 77 | 30A 1 | Modul sedadla s klimatizáciou |
| 78 | 40A 1 | Modul ťahania prívesu |
| 79 | 40A 1 | Motor ventilátora |
| 80 | 40A 1 | Modul elektricky zdvihnutej dverí |
| 81 | 40A 1 | Inverter 220 V. |
| 82 | 60A 2 | Čerpadlo systému proti zablokovaniu |
| 83 | 25A 1 | Motor stierača č. 1 |
| 84 | 30A 1 | Vinutie motora zapaľovača |
| 85 | 20A 1 | Kúrenie paliva |
| 86 | – | Nepoužíva sa |
| 87 | 50A 2 | Pomocný motor ventilátora |
| 1 poistka typu M. 2 poistka typu J. | ||
Panel poistiek v priestore pre cestujúcich
Schéma poistiek sa nachádza pod prístrojovou doskou vľavo od stĺpika riadenia.
| Č. | Amp [A] | Popis |
| 1 | 10A 1 | Osvetlenie (ambientálne, motorový priestor, prázdny, kupola, výťah). |
| 2 | 7,5 A 1 | Sedadlá s pamäťou; Bedrová opierka; Elektrické zrkadlo. |
| 3 | 20A 1 | Odomknutie dverí vodiča |
| 4 | 5A 1 | Elektronický spínač neoriginálnej brzdy prívesu. |
| 5 | 20A 1 | Kľúč na zapínanie; Tlačidlový spínač zapínania. |
| 6 | 10A 2 | Špirála relé vyhrievaného sedadla |
| 7 | 10A 2 | Nepoužívané (rezervné) |
| 8 | 10A 2 | Nepoužívané (rezervné) |
| 9 | 10A 2 | Nepoužívané (rezervné) |
| 10 | 5A 2 | Klávesnica; Modul dverí elektricky zdvihnutý. |
| 11 | 5A 2 | Nepoužívané |
| 12 | 7,5 A 2 | Ovládanie klimatizácie |
| 13 | 7,5 A 2 | Blokovanie stĺpika riadenia; Logika dátového pripojenia. |
| 14 | 10A 2 | Nepoužívané |
| 15 | 10A 2 | Modul dverí dátového pripojenia |
| 16 | 15A 1 | Ochrana pre deti; Otvorenie batožinového priestoru. |
| 17 | 5A 2 | Nepoužívané (rezervné) |
| 18 | 5A 2 | Naštartovanie; Tlačidlo zastavenia štartovania. |
| 19 | 7,5 A 2 | Indikátor deaktivácie airbagu pre cestujúcich; Indikátor prietoku prevodovky. |
| 20 | 7,5 A 2 | Nepoužíva sa (rezerva) |
| 21 | 5A 2 | Senzor vlhkosti a teploty v aute; Systém informovania o mŕtvom uhle; Zadná kamera; Adaptívny tempomat. |
| 22 | 5A 2 | Senzor klasifikácie pasažierov |
| 23 | 10A 1 | Príslušenstvo s oneskorením (logika výkonového invertora, logika otváracej strechy) |
| 24 | 20A 1 | Centrálne odomykanie |
| 25 | 30A 1 | Dvere vodiča (okno, zrkadlo) |
| 26 | 30A 1 | Dvere predného pasažiera (okno, zrkadlo) |
| 27 | 30A 1 | Otváracia strecha |
| 28 | 20A 1 | Zosilňovač |
| 29 | 30A 1 | Zadné dvere na strane vodiča (okno) |
| 30 | 30A 1 | Zadné dvere na strane pasažiera (okno) |
| 31 | 15A 1 | Nepoužíva sa (rezerva) |
| 32 | 10A 1 | GPS; Displej; Hlasové ovládanie; Adaptívny tempomat; Prijímač rádiových frekvencií. |
| 33 | 20A 1 | Rádio |
| 34 | 30A 1 | Bus štartovania (poistka 19, 20, 21, 22, 35, 36, 37, automatický spínač). |
| 35 | 5A 1 | Modul riadenia limitov |
| 36 | 15A 1 | Zrkadlo s automatickou funkciou stmavenia; Vyhrievané sedadlo; Pohon všetkých kolies. |
| 37 | 15A 1 | Napájanie logiky modulu stabilizácie napätia |
| 38 | 30A | Nepoužíva sa (rezerva) |
| 1 mikro poistka. 2 Dvojitá mikro poistka. | ||
O Ford Galaxy (1995-2016)
Ford Galaxy, vyrábaný v rokoch 1995 až 2016, je obľúbený rodinný minivan, ktorý ponúka priestranný interiér a pohodlné cestovanie pre celú rodinu. Tento model bol známy svojou variabilitou a praktickosťou, čo ho robilo ideálnym pre dlhé cesty aj každodenné používanie. Ford Galaxy bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali vyvážený výkon a efektívnu spotrebu paliva. Vďaka svojej robustnej konštrukcii a pokročilým bezpečnostným prvkom sa stal obľúbenou voľbou medzi vodičmi, ktorí hľadali spoľahlivé a komfortné vozidlo.
Schéma poistkovej skrinky Ford Galaxy
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Galaxy, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V typickom modeli Ford Galaxy sa poistková skrinka nachádza v interiéri vozidla, zvyčajne pod palubnou doskou alebo v motorovom priestore. Na našich diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
