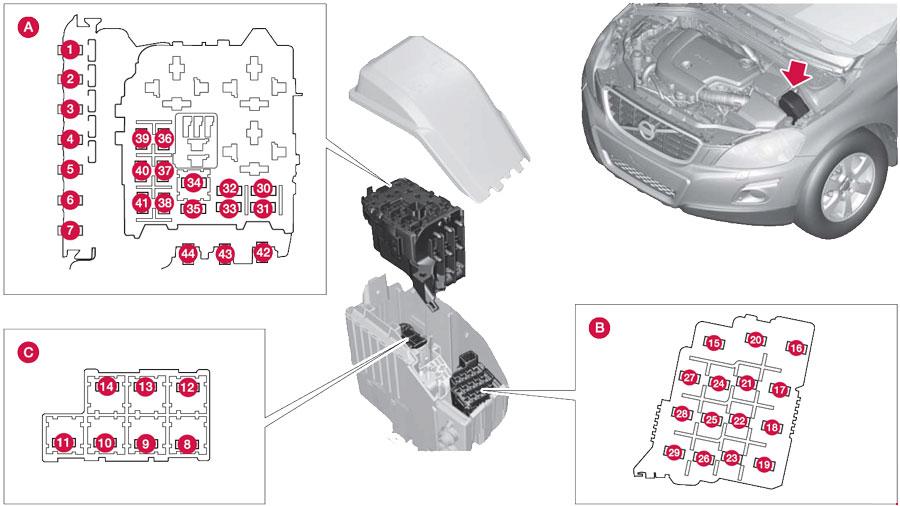

Ventily (1,6 l, motor B4204T7; 5 valcov, 6 valcov);
Modul riadenia motora (6 valcov);
Solenoidy (6 valcov bez turba);
Motory aktuátorov,
zberný potrubie (6 valcov bez turbokompresora);
Senzor hmotnostného prietoku vzduchu
(motor B4204T7; 5 valcov Benzín);
Senzor hladiny oleja (5 valcov Diesel)
2016:
Elektromagnetická spojka A/C (5, 6 valcov);
Ventily (5,6 valcov);
Modul riadenia motora (6 valcov);
Senzor hmotnostného prietoku vzduchu (5 valcov Benzín);
Senzor hladiny oleja 2017-2018:
Elektromagnetická spojka A/C (5 valcov Diesel);
Ventily (5 valcov Diesel);
Senzor hladiny oleja
10
2014-2015:
Ventily (4 valce 2,0 l)
(neaplikovateľné na motor B4204T7);
Pompa oleja
(4 valce Benzín 2,0 l)
(neaplikovateľné na motor B4204T7);
Senzor Lambda, centrálne
(4 valce Benzín 2,0 l)
(neaplikovateľné na motor B4204T7);
Senzor lambda zadný
(4 valce 2,0 l diesel);
2016-2018:
Ventily (4 valce);
Pompa oleja (4 valce Benzín);
Senzor lambda centrálne (4 valce Benzín);
Senzor Lambda, zadný (4 valce Diesel)
15
39
2011:
EVAP, lambda sondy, vstrekovanie (benzín)
2012-2013:
ventil EVAP (5, 6 valcov Benzín),
lambda sondy (5, 6 valcov Benzín)
2014-2015:
lambda sonda, predná
(4 valce 2,0 l (neaplikovateľné na motor B4204T7));
Lambda sonda zadná
(4 valce Benzín 2,0 l (neaplikovateľné na motor B4204T7));
Ventil EVAP (5, 6 valcov Benzín);
Lambda sondy (5, 6 valcov Benzín)
2016:
Lambda sondy, predná (4 valce);
Lambda sonda, zadná (4 valce Benzín),
ventil EVAP (5, 6 valcov Benzín);
Lambda sondy (5,6 valcov);
Kryt modulu riadenia chladiča (5 valcov Diesel)
2017-2018:
Lambda sonda, predná (4 valce);
Lambda sondy zadné (4 valce Benzín)
Lambda sondy (motory diesel 5 valcov);
Modul riadenia, kryt modulu riadenia chladiča (5 valcov Diesel)
15
2011:
Lambda sondy (4 valce Benzín, 5 valcov Diesel
2012-2013:
Lambda sondy (4 valce Benzín),
Lambda sondy (diesel),
Modul riadenia, kryt modulu riadenia chladiča
(manuál 5 valcov 2,0 l diesel)
2014-2015:
Lambda sondy (benzín 1,6 l, motor B4204T7);
Lamba (diesel 5 valcov);
Modul riadenia, kryt modulu riadenia chladiča
(1,6 l diesel, 5 valcov Diesel)
10
40
2011:
Pompa podtlaku,
ventil olejovej vane (5 valcov Turbo, 2,0 GTDI)
Ohrievač filtra na naftu
2012:
Pompa podtlaku (benzín 5 valcov),
ohrievač olejovej vane (benzín 5 valcov),
ohrievač filtra na naftu
2013-2018:
Ohrievač filtra na naftu
20
2012:
Pompa chladiacej kvapaliny
(1,6 l benzín Start/Stop);
2013:
Pompa chladiacej kvapaliny
(1,6 l benzín Start/Stop,
benzín 5 valcov Start/Stop);
Ohrievač olejovej vane
(benzín 5 valcov);
Pompa oleja automatickej prevodovky
(benzín 5 valcov Start/Stop);
2014:
Pompa chladiacej kvapaliny
(1,6 l benzín Start/Stop);
Ohrievač olejovej vane
(benzín 5 valcov);
Pompa oleja automatickej prevodovky
Pod odkladacou schránkou č. 1
Volvo V60 – schéma poistky – pod odkladacou schránkou číslo 1
Č.
Popis
Amperáž [A]
1
2011:
Hlavná poistka, riadiaca jednotka;
Audio;
Subwoofer;
2012-2018:
Hlavná poistka riadiacej jednotky audio;
Hlavná poistka pre poistky 16-20.
40
2
2015-2018:
Umývače čelného skla;
Umývače zadného skla.
25
3
–
–
4
–
–
5
–
–
6
Rukoväte;
Systém keyless.
50
7
–
–
8
Ovládací panel, dvere vodiča
20
9
Ovládací panel, predné dvere pasažiera
20
10
Ovládací panel, zadné dvere pasažiera, pravé
20
11
Ovládací panel, zadné dvere pasažiera, ľavé
20
12
Keyless
7,5
13
Elektrické sedadlo na strane vodiča
20
14
Elektrické sedadlo na strane pasažiera
20
15
2011-2012:
Polohovateľný opierkový vankúš.
15
16
Modul riadenia alebo
displej systému Infotainment.
5
17
Modul riadenia audia;
Televízor;
Satelitný rádio;
Digitálne rádio.
10
18
Modul riadenia audia alebo
modul riadenia Sensus.
15
19
Telefón, Bluetooth ™
5
20
–
–
21
Otváracia strecha;
Vnútorné osvetlenie (strecha);
Klimatický senzor;
Vstup vzduchu pre motory motýľov.
5
22
Zásuvka 12 V, konzola medzi sedadlami
Zapaľovač cigariet.
15
23
2011:
Vyhrievanie sedadla, na strane predného cestujúceho;
2012-2018:
Vyhrievanie sedadla, na strane zadného cestujúceho, pravého.
15
24
2011:
Vyhrievanie sedadla,
na strane predného vodiča;
2012-2018:
Vyhrievanie sedadla – ľavého, zadného.
15
25
2014-2018:
Elektrický doplnkový ohrievač
5
26
2011:
Vyhrievanie sedadla – ľavého, zadného;
2012-2018:
Vyhrievanie sedadla,
na strane predného cestujúceho.
15
27
2011:
Vyhrievanie sedadla – ľavého/zadného;
2012-2018:
Vyhrievanie sedadla – vodiča.
15
28
Asistencia pri parkovaní;
Kamera na parkovanie;
RTI;
BLIS.
5
29
2011-2012:
Modul riadenia AWD.
10
2013-2018:
Modul riadenia AWD
15
30
Aktívny podvozok Four-C
10
Pod odkladacou schránkou č. 2
Volvo V60 – schéma poistky – pod odkladacou schránkou číslo 2
Č.
Popis
Amperáž [A]
1
Stierač zadného okna
15
2
–
–
3
Vnútorné osvetlenie;
Ovládací panel vo dverách vodiča;
Elektrické okná;
Elektrické sedadlá – predné;
Diaľkové otváranie garážových dverí.
7,5
4
2011-2013:
Informačný displej (DIM)
2014-2018:
Prepojený kombinovaný prístroj
5
5
Adaptívny tempomat;
ACC;
Systém varovania pred kolíziou.
10
6
Vnútorné osvetlenie;
Senzor dažďa.
7,5
7
Modul volantu
7,5
8
Centrálne zamykanie;
Veko nádrže na palivo.
10
9
2011-2013:
Umývač zadného okna;
2014-2018:
Vyhrievaný volant.
15
10
2011-2013:
Umývač čelného skla;
2014-2018:
Vyhrievané čelné sklo.
15
11
Odomknutie, zadný kryt
10
12
2013-2018:
Sklo opierky hlavy nastaviteľné
10
13
Čerpadlo paliva
20
14
Prijímač kľúčov s diaľkovým ovládaním
diaľkové ovládanie;
Alarm senzora pohybu;
Ovládací panel klimatizácie.
5
15
Blokovanie riadenia
15
16
Siréna;
konektor dátovej zbernice OBDII.
5
17
–
–
18
Airbag
10
19
Systém varovania pred kolíziou
5
20
Senzor pedála akcelerátora;
Vnútorné zrkadlo s tónovaním;
Vyhrievanie sedadla, zadné
Dodatočný elektrický ohrievač
7,5
21
2014-2018:
Modul riadenia Infotainment (výkon);
Audio (výkon)
15
22
Brzdové svetlo
5
23
Otvoriteľná strecha
20
24
Imobilizér
5
Poistky – priestor pre cestujúcich
Volvo V60 – schéma poistky – priestor pre cestujúcich
Nr
Popis
Amperáž [A]
1
Elektrická parkovacia brzda ľavá
30
2
Elektrická parkovacia brzda pravá
30
3
Ohrievač zadného okna
30
4
Zásuvka na príves 2
15
5
–
–
6
Zásuvka 12 V – batožinový priestor
15
7
–
–
8
–
–
9
–
–
10
–
–
11
Zásuvka na príves 1
40
12
–
–
Poistky – v studenej zóne motorového priestoru
Volvo V60 – schéma poistky – studená zóna v motorovom priestore
Číslo
Popis
Amperáž [A]
A1
Hlavná poistka pre elektrický modul
v motorovom priestore
175
A2
Hlavná poistka pre centrálny elektronický modul
(CEM) pod odkladacou schránkou,
Relé, schéma poistiek
pod odkladacou schránkou,
centrálna elektrická jednotka v batožinovom priestore
175
1
Prídavný elektrický ohrievač
100
2
Hlavná poistka pre centrálny elektronický modul
(CEM) pod odkladacou schránkou
50
3
Hlavná poistka pre relé,
schéma poistiek pod odkladacou schránkou
60
4
2011-2015:
Hlavná poistka pre centrálnu elektrickú jednotku
v priestore pre cestujúcich
so schémou poistiek A pod odkladacou schránkou
2016-2018:
Vyhrievané čelné sklo
60
5
Hlavná poistka pre centrálnu
elektrickú jednotku v batožinovom priestore
60
6
Ventilátor
40
7
–
–
8
–
–
9
Spustiť relé
30
10
2011-2015:
Interný dióda
50
11
Záložná batéria
70
12
2012-2015:
Centrálny elektronický modul
(CEM) (záložná batéria s referenčným napätím)
15
2016-2018:
Centrálny elektronický modul
(CEM) (záložná batéria s referenčným napätím)
5

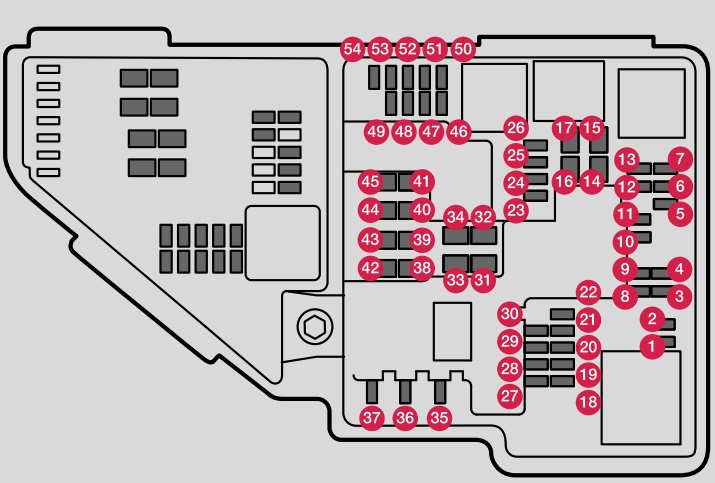

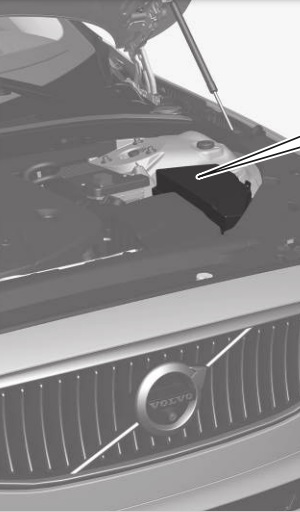

Volvo V60 (2019-…) – schéma poistky
Rok výroby: 2019.
Poistky zapaľovača cigariet (zásuvka napájania) v Volvo V60 sú poistka č. 24 (zásuvka 12 V v konzole medzi prednými sedadlami), č. 25 (zásuvka 12 V v konzole medzi zadnými sedadlami), č. 26 (zásuvka 12 V v priestore pre batožinu) v poistkovej skrinke v motorovom priestore a poistka č. 2 (elektrická zásuvka v konzole medzi zadnými sedadlami) v poistkovej skrinke pod prístrojovou doskou.
Regulátory tlaku; Ventil; Ventil impulzného výkonu (nafta).
7
20
Riadiaca jednotka motora; Regulačný prvok; Modul škrtící klapky; Ventil EGR (naftový motor); Senzor polohy turbodúchadla (naftový motor); Ventil turbodúchadla (benzínový motor).
8
5
Modul riadenia motora
9
–
Nepoužíva sa
10
10
Solenoidy (benzín); Ventil; Termostat chladenia motora (benzín); Chladiaca pumpa EGR (nafta); Modul riadenia predohrevu (nafta)
11
5
Modul riadenia lamely spojlera; Modul riadenia lamely chladiča; Cievky relé impulzného výkonu (nafta)
12
–
Nepoužíva sa
13
20
Modul riadenia motora
14
40
Štartovanie
15
Bypass
Štartovanie
16
30
Vyhrievač palivového filtra (nafta)
17
–
Nepoužíva sa
18
–
Nepoužíva sa
19
–
Nepoužíva sa
20
–
Nepoužíva sa
21
–
Nepoužíva sa
22
–
Nepoužíva sa
23
–
Nepoužíva sa
24
15
12 V zásuvka v konzole medzi prednými sedadlami
25
15
12 V zásuvka v konzole medzi zadnými sedadlami
26
15
12 V zásuvka v batožinovom priestore/na nakladanie
27
–
Nepoužíva sa
Nr
Amp [A]
Popis
28
15
Svetlomet ľavý, niektoré modely s LED
29
15
Svetlomet pravý, niektoré modely s LED
30
–
Nepoužíva sa
31
Bypass
Vyhrievané čelné sklo, ľavá strana
32
40
Vyhrievané čelné sklo, ľavá strana
33
25
Umývač svetlometov
34
25
Umývač čelného skla
35
15
Modul riadenia prevodovky
36
20
Klakson
37
5
Siréna upozornenia
38
40
Modul riadenia brzdového systému (ventily, parkovacia brzda).
39
30
Tergáč
40
25
Umývač zadného skla
41
40
Vyhrievané čelné sklo, pravá strana
42
20
Stacionárne kúrenie
43
–
Nepoužíva sa
44
–
Nepoužíva sa
45
Bypass
Vyhrievané čelné sklo, pravá strana
46
5
Poskytované s zapnutým zapaľovaním: modul riadenia motora, prvky prenosu, elektrický posilovač riadenia, centrálny elektrický modul, modul riadenia brzdového systému.
47
–
Nepoužíva sa
48
7.5
Svetlomet pravý
48
15
Svetlomet pravý, niektoré modely s LED
49
–
Nepoužíva sa
50
–
Nepoužíva sa
51
5
Modul riadenia pripojenia batérie
52
5
Airbag
53
7.5
Svetlomet ľavý
53
15
Svetlomet ľavý, niektoré modely s LED
54
5
Senzor pedálu akcelerátora

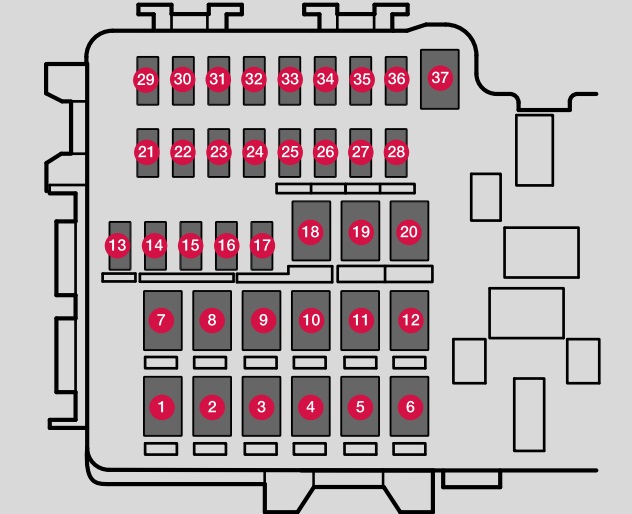

Vano motore (Twin Engine)
Volvo V60 – poistky v motorovom priestore (Twin Engine)
Priradenie poistiek v motorovom priestore (2019, Twin Engine)
Nr
Amp [A]
Popis
Nr
Amp [A]
Popis
1
–
Nie je používané
2
–
Nie je používané
3
–
Nie je používané
4
5
Modul riadenia aktuátora pre aktiváciu, zmenu polohy automatickej prevodovky
5
5
Modul riadenia vysokonapäťového vykurovača chladiacej kvapaliny motora so spaľovacím motorom
6
5
Modul riadenia klimatizácie; Uzatvárací ventil pre výmenník tepla; Uzatvárací ventil chladiva, ktoré prechádza systémom klimatizácie
7
5
Modul riadenia hybridnej batérie; Vysokonapäťový menič pre kombinovaný generátor vysokého napätia, štartovanie s meničom napätia 500 V-12 V.
8
–
Nie je používané
9
10
Menič pre riadenie napájania elektrického motora zadnej nápravy
10
10
Modul riadenia hybridnej batérie; Vysokonapäťový menič pre kombinovaný generátor vysokého napätia, štartovanie s meničom napätia 500 V-12 V.
Čerpadlo chladiacej kvapaliny pre systém elektrického pohonu
14
25
Ventilátor chladenia pre hybridné komponenty
15
–
Nie je používané
16
–
Nie je používané
17
–
Nie je používané
18
–
Nie je používané
19
–
Nie je používané
20
–
Nie je používané
21
–
Nie je používané
22
–
Nie je používané
23
–
Nie je používané
24
15
Zásuvka 12 V v konzole medzi prednými sedadlami
25
15
Zásuvka 12 V v konzole medzi zadnými sedadlami
26
15
Zásuvka 12 V v batožinovom priestore/pri priestore na náklad; USB porty pre iPad.
27
–
Nie je používané
Nr
Amp [A]
Popis
28
–
Nepoužíva sa
29
–
Nepoužíva sa
30
–
Nepoužíva sa
31
Bypass
Vyhrievané čelné sklo na ľavej strane
32
40
Vyhrievané čelné sklo na ľavej strane
33
25
Umývanie svetlometov
34
25
Umývanie čelného skla
35
–
Nepoužíva sa
36
20
Klakson
37
5
Varovná siréna
38
40
Modul riadenia brzdového systému (ventily, parkovacia brzda).
39
30
Tergáče
40
25
Umývanie zadného skla
41
40
Vyhrievané čelné sklo, pravá strana
42
20
Stacionárne kúrenie
43
–
Nepoužíva sa
44
–
Nepoužíva sa
45
Bypass
Vyhrievané čelné sklo, pravá strana
46
5
Poskytované s zapnutým zapaľovaním: modul riadenia motora; prvky prenosu; elektrický posilovač riadenia; centrálny elektrický modul.
47
–
Nepoužíva sa
48
7.5
Pravý svetlomet
48
15
Pravý svetlomet, niektoré modely s LED
49
–
Nepoužíva sa
50
–
Nepoužíva sa
51
5
Modul riadenia pripojenia batérie
52
5
Airbag
53
7.5
Ľavý svetlomet
53
15
Ľavý svetlomet, niektoré modely s LED
54
5
Senzor pedálu akcelerátora

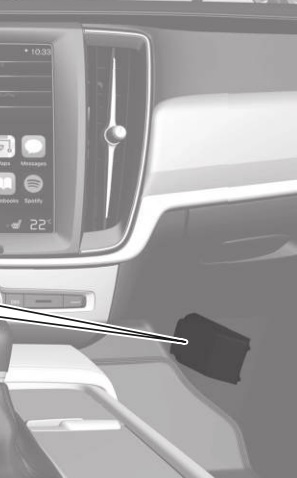

Pod prístrojovou doskou

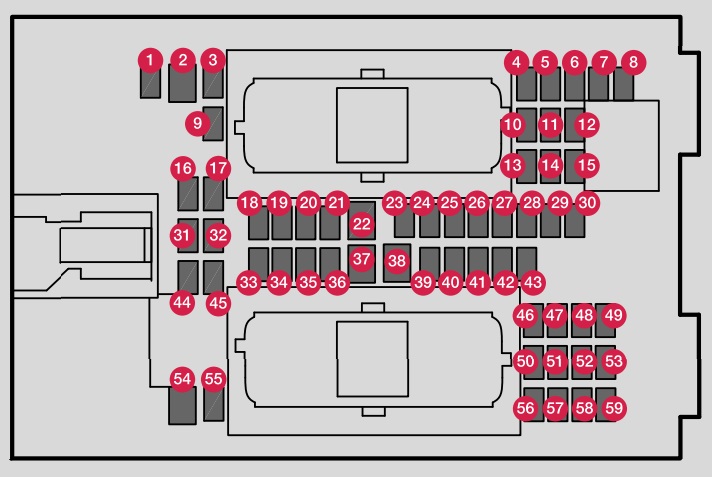

Priradenie poistiek pod prístrojovou doskou (2019)
Nr
Amp [A]
Popis
Nr
Amp [A]
Popis
1
–
Nepoužíva sa
2
30
Elektrická zásuvka v konzole medzi zadnými sedadlami
3
–
Nepoužíva sa
4
5
Senzor pohybu
5
5
Multimediálny prehrávač
6
5
Prístrojová doska
7
5
Tlačidlá centrálnej konzoly
8
5
Senzor slnka
9
20
Modul riadenia Sensus
10
–
Nepoužíva sa
11
5
Modul volantu
12
5
Modul pre kontrolu spínača štartovania a parkovacej brzdy
13
15
Modul vyhrievaného volantu
14
–
Nepoužíva sa
15
–
Nepoužíva sa
16
–
Nepoužíva sa
17
–
Nepoužíva sa
18
10
Modul riadenia klimatizačného systému
19
–
Nepoužíva sa
20
10
Konektor pre dátové pripojenie OBD-II
21
5
Centrálny displej
22
40
Modul ventilátora klimatizačného systému (predný)
23
5
USB ROZDELIŤ
24
7.5
Osvetlenie prístrojov; Vnútorné osvetlenie; Funkcia automatického stmavenia zrkadla; Senzory dažďa a svetla; Ovládač v zadnej konzole medzi sedadlami, zadné sedadlo; Predné sedadlá elektricky nastaviteľné; Ovládacie panely zadných dverí; Modul ventilátora klimatizačného systému ľavý / pravý
Priradenie poistiek v batožinovom priestore (2019)
Nr
Amp [A]
Popis
Nr
Amp [A]
Popis
1
30
Vyhrievané čelné sklo
2
–
Nie je použité
3
40
Kompressor pneumatického odpruženia
4
15
Motor zámku operadla zadného sedadla, pravá strana
5
–
Nie je použité
6
15
Motor zámku operadla zadného sedadla, ľavá strana
7
20
Twin Engine: Predné sedadlo pasažiera Power; Modul pravých zadných dverí.
8
30
Modul riadenia na zníženie oxidov dusíka (nafta)
9
25
Elektrické veko
10
20
Elektricky nastaviteľné predné sedadlo pasažiera
11
40
Modul riadenia ťažného zariadenia
12
40
Modul napínania bezpečnostného pásu (pravá strana)
13
5
Vnútorné vinutia relé
14
15
Elektricky nastaviteľné predné sedadlo pasažiera
15
5
Modul detekcie pohybu nohy na otvorenie elektrického veka
16
–
USB koncentrátor / prístupový port
17
–
Nie je použité
18
25
Modul riadenia ťažného zariadenia
Nr
Amp [A]
Popis
18
40
Modul príslušenstva
19
20
Sedadlo vodiča s elektrickým ovládaním
20
40
Modul napínania bezpečnostného pásu (ľavá strana)
21
5
Kamera na asistenciu pri parkovaní
22
–
Nepoužíva sa
23
–
Nepoužíva sa
24
–
Nepoužíva sa
25
–
Nepoužíva sa
26
5
Modul riadenia airbagov a napínačov bezpečnostných pásov
27
–
Nepoužíva sa
28
15
Zadné vyhrievané sedadlo (ľavá strana)
29
–
Nepoužíva sa
30
5
Informácie o mŕtvom uhle (BUS); Modul vonkajšej kontroly signálu cúvania.
31
–
Nepoužíva sa
32
5
Moduly pre napínače bezpečnostných pásov
33
5
Aktuátor systému emisie výfukových plynov (benzín, niektoré varianty motora)
34
–
Nepoužíva sa
35
15
Modul riadenia pohonu všetkých kolies (AWD)
36
15
Zadné vyhrievané sedadlo (pravá strana)
37
–
Nepoužíva sa
O Volvo V60 (2011-2019)
Volvo V60, vyrábané v rokoch 2011 až 2019, je elegantné a praktické kombi, ktoré kombinuje švédsku precíznosť s modernými technológiami. Tento model je známy svojou bezpečnosťou, komfortom a výkonom. Volvo V60 ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré sa líšia výkonom a efektivitou. Interiér vozidla je navrhnutý s dôrazom na kvalitu a pohodlie, pričom ponúka dostatok priestoru pre pasažierov aj batožinu. V60 je ideálnou voľbou pre tých, ktorí hľadajú spoľahlivé a štýlové vozidlo na každodenné použitie aj dlhšie cesty.
Schéma poistkovej skrinky Volvo V60
Táto stránka zobrazuje schému poistkovej skrinky pre Volvo V60, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla, zvyčajne v blízkosti palubnej dosky. Diagramy na tejto stránke jasne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla.
Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách.
Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
