Volvo C70 (1998-2013) – poistková skrinka

Volvo C70 (1998-1999) – schéma poistkovej skrinky

Rok výroby: 1998, 1999.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo C70 (1998-1999) je poistka 11C/30 v poistkovej skrinke motorového priestoru.

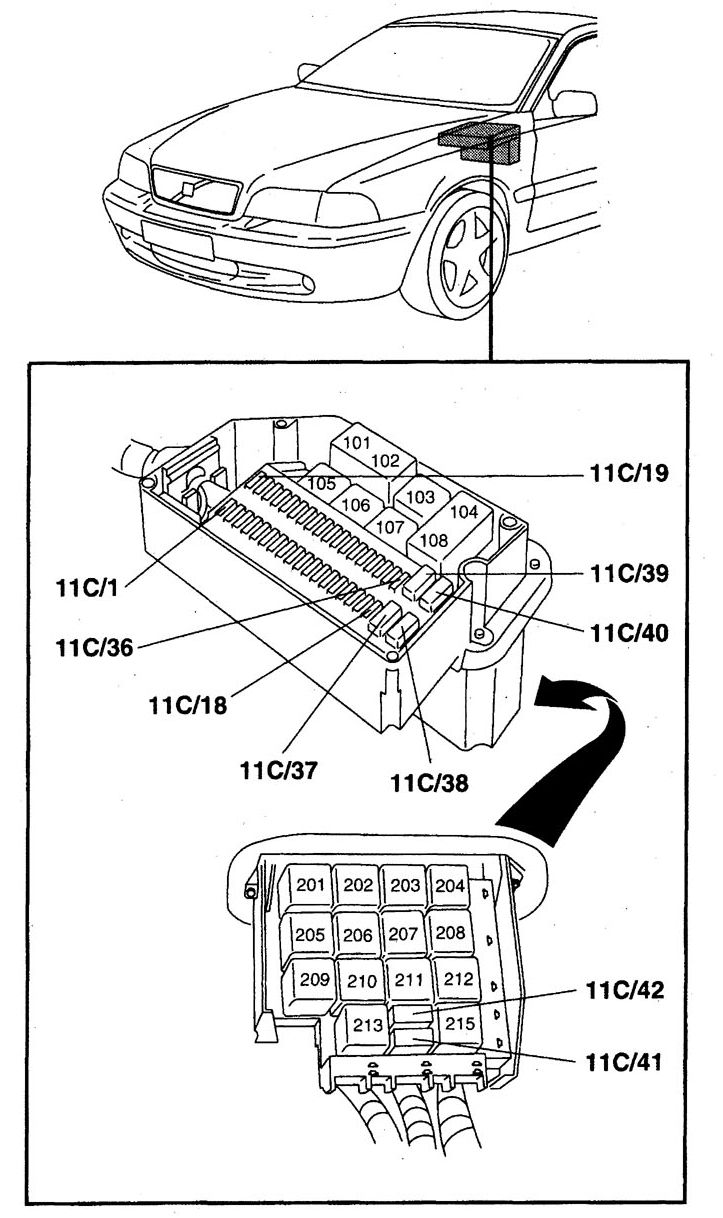

Centrálny elektrický blok

Volvo C70 – schéma poistkovej skrinky – centrálny elektrický blok

Č.	Popis	Amperáž [A]
11C / 1	–	–
11C / 2	Centrálne zamykanie, alarm proti krádeži modulu riadenia, Spínač režimu AW 50-42, modul riadenia RTI	10
11C / 3	Modul riadenia ABS	10
11C / 4	Imobilizér	10
11C / 5	Klimatizácia, Rozhranie dátový konektor (DLC)	15
11C / 6	Modul riadenia centrálneho zamykania, alarm proti krádeži, siréna alarmu, pohybový senzor (S70/V70)	20
11C / 7	Rádio, Zosilňovač	15
11C / 8	Imobilizér, pripojený prístrojový panel, spínač svetiel	15
11C / 9	Vyhrievané zadné sedadlo (S70/V70), Zosilňovač (C70)	20
11C / 10	Kľúč na zapaľovanie	15
11C / 11	Žiarovka stop (brzda)	10
11C / 12	Ohrievač kvapaliny chladenia motora (Diesel), Zosilňovač (C70)	20
11C / 13	Smerovky, Blikajúce svetlo núdzového signálu, Blikajúca žiarovka reflektora, Centrálne zamykanie modulu riadenia, alarm proti krádeži, Centrálne zamykanie na diaľku, alarm proti krádeži, Sklenený senzor rozbitia	15
11C / 14	Vyhrievané zadné sklo, Vyhrievané bočné zrkadlá	30
11C / 15	Osvetlenie na uvítanie, Osvetlenie odkladacej schránky, dodatočné osvetlenie priestoru pre nohy, žiarovky upozornenia na otvorené dvere, osvetlenie batožinového priestoru, upomienka na bezpečnostný pás, modul riadenia RTI, CD prehrávač RTI, displej RTI	10
11C / 16	Antenna napájania, CD prehrávač, Výstupný konektor prívesu (S70/V70), Príslušenstvo, Ťažné zariadenie (C70)	30
11C / 17	Predné svetlomety hmlové svetlá	20

11C / 18	Upozornenie kľúč, Centrálne zamykanie, alarm proti krádeži riadiacej jednotky	10
11C / 19	Svetlomet s tlmeným svetlom ľavý, Príslušenstvo	15
11C / 20	Svetlomet s tlmeným svetlom pravý, Žiarovka upozornenia svetlometov s tlmeným svetlom	15
11C / 21	Svetlomet s diaľkovým svetlom ľavý	15
11C / 22	Svetlomet s diaľkovým svetlom pravý	15
11C / 23	Parkovacie svetlá, zadná žiarovka, Osvetlenie evidenčného čísla	10
11C / 24	Parkovacie svetlá, zadná žiarovka, senzor upozornenia na poruchu žiarovky	10
11C / 25	Zadné hmlové svetlo, žiarovka kontroly zadných hmlových svetiel	10
11C / 26	Spínač svetiel	15
11C / 27	Žiarovka cúvacieho svetla (cúvanie), smerovka	15
11C / 28	Vyhrievané sedadlá, Vyhrievané zadné sedadlo (S70 / V70)	25
11C / 29	Pásmo 15 (15/4): vyhrievané bočné zrkadlá, pripomienka na bezpečnostný pás, tempomat, senzor upozornenia na poruchu žiarovky, siren alarmu, blokovanie prevodovky, teplotný senzor výfukových plynov, ohrev kvapaliny chladenia motora (Diesel), ťažné zariadenie (C70)	10
11C / 30	Zapaľovač cigariet/12V zásuvka vpredu, modul kontroly RTI, CD prehrávač RTI, displej RTI	15
11C / 31	Kontrola klimatizácie	25
11C / 32	Rádio / zosilňovač	10
11C / 33	Pásmo X (15/8): Nastavenie šírky lúča, umývač / stierač zadného okna	15
11C / 34	Klakson, Umývač/stierač predného okna, Umývač/stierač reflektora, Klakson	25
11C / 35	Osvetlenie smeroviek a ovládacieho panelu, osvetlenie popolníka, elektrická strecha, spätné zrkadlo (C70)	10
11C / 36	Zapaľovač cigariet / 12 V zásuvka vzadu, elektrické sedadlá	15

Číslo	Popis
11C / 37	Elektrické okná, elektrická strecha, elektrické bočné zrkadlá (nie CONV), elektrické sklopné bočné zrkadlá (nie CONV), zadná dehumidifikácia a elektrické vyhrievané bočné zrkadlá (nie CONV)
11C / 38	Elektrické okná (C70)
11C / 39	Elektrické sedadlá (LH)
11C / 40	Elektrické sedadlá (AH)
11C / 41	Aktuátor – mäkká strecha (CONV)
11C / 42	Mäkká strecha (CONV)

Relé

poloha	popis
15	elektrický ventilátor chladenia
16	–
17	štartovanie
18	klimatizácia

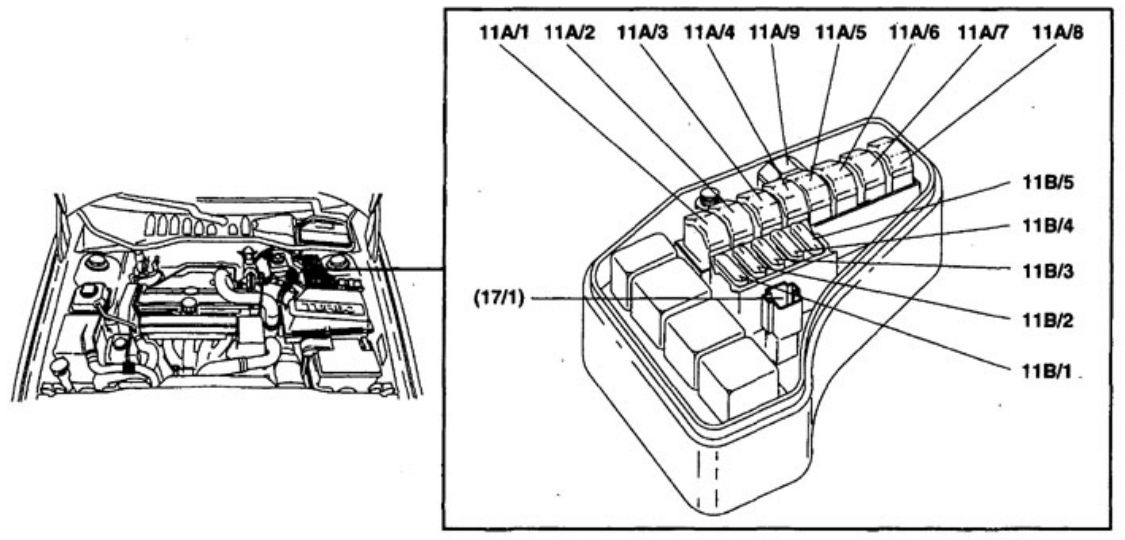

Poistková skrinka / relé motorového priestoru

Číslo	Popis	[A]
11A / 1	Ventilátor chladenia motora (FC)	60
11A / 2	Poistky 11 C / 26 · 29 cez relé preťaženia 151_t Poistky 11 C / 33-37 cez relé preťaženia X	50
11A / 3	Štartovanie, čerpadlo vstrekovania vzduch sekundárny (PAIR), ohrievač naftového oleja konektor chladiacej kvapaliny	50
11A / 4	Modul riadenia ABS	50
11A / 5	Hlavné relé reflektora senzor poruchy žiarovky varovania	50
11A / 6	Poistky 11 C / 5-10	60
11A / 7	Poistky 11 C / 11-17 a poistky 11C / 39-40	50
11A / 8	Poistka 11 B / 1, poistky 11B / 2-5 cez systém vstrekovania paliva hlavné relé	60
11A / 9	Žhaviče 1-5 cez relé žhavičov (naftové motory)	80
11B / 1	Kľúč na zapaľovanie, modul riadenia motora (ECM), modul riadenia AW 50-42, hlavné relé systému vstrekovania paliva (Motronic 4.3 / 4.4)	10
11B / 2	Modul riadenia motora (ECM), vstrekovače, ventil regulácie vzduchu na voľnobehu (IAC), senzor prietoku vzduchu (MAF), čerpadlo vstrekovania paliva (nafta), ventil rozdelenia vstrekovania (nafta)	10
11B / 3	Čerpadlo paliva (FP), modul výboja zapaľovania (IDM) a cievka zapaľovania, relé žhavičov (nafta), Chladiaca kvapalina žhavičov (nafta), Ventil regulácie turbodúchadla (TC) (nafta), Konvertor EGR (nafta), Ohrievanie vzduchu pred vstrekovaním cez PTC odpor (nafta)	20 (15 nafta)
11B / 4	Modul riadenia AW 50-42	10
11B / 5	Relé klimatizácie (A/C), ohriaty senzor kyslíka (H02S) predný, ohriaty senzor kyslíka zadný, ventil odvodu nádrže (CP), systém vstrekovania vzduchu sekundárny elektromagnetický ventil (PAIR), ventil uzávierky absorbéra pár paliva EVAP, vzduch sekundárny tlačidlové relé čerpadlo systému vstrekovania (PAIR), ventil regulácie turbodúchadla (TC), PTC odpor ohrievanie vzduchu	10

Volvo C70 (2001) – schéma poistkovej skrinky

Rok výroby: 2001.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC90 (2003) je poistka 30 v poistkovej skrinke (prídavnej).

Relé / hlavná poistková skrinka

Poistková skrinka sa nachádza v motorovom priestore.

Relé

Poloha	Popis
15	Elektrický chladiaci ventilátor
16	–
17	Motorček na štartovanie
18	Klimatizácia

Poistky v relé / poistkovej skrinke (poistky hlavného systému)

Poloha	Popis	Amperáž [A]
1	Elektrický ventilátor chladenia	60
2	Poistky v poistkovej skrinke dodatočnej	50
3	Motorček štartovania	50
4	ABS, STC	50
5	Svetlomety	50
6	Poistky v poistkovej skrinke dodatočnej	60
7	Poistky v poistkovej skrinke dodatočnej	50
8	Moduly riadenia – motor / automatická prevodovka	60
9	–	–
10	Kľúč na zapaľovanie, Moduly riadenia – motor / automatická prevodovka	10
11	Relé klimatizácie, systém paliva	15
12	Čerpadlo paliva, vstrekovače paliva, modul riadenia motora	15
13	Systém zapaľovania	15
14	Systém emisií	20

Poistky (poistková skrinka dodatočná)

Poloha	Popis	Amperáže [A]
1	Elektromagnetický ventil spínač otvorenia batožinového priestoru	10
2	Svetlomet zadný hmlový, konektory prívesu	10
3	Centrálne zamykanie	10
4	Imobilizér, ABS, blokovanie prevodovky	10
5	Systémy klimatizácie, diagnostika palubného OBDII	15
6	Centrálne zamykanie	20
7	Audio systém	15
8	Imobilizér, palubný počítač, spínač svetiel	15
9	Zosilňovač – audio systém	30
10	Centrálne zamykanie na diaľku	10
11	Brzdové svetlá	10
12	Audio systém	30
13	Výstražné svetlá, predné svetlá, centrálne zamykanie na diaľku	15
14	Vyhrievané zadné sklo a bočné zrkadlá	40
15	Prídavné svetlá, svetlá upozornenia na otvorené dvere, osvetlenie batožinového priestoru, pripomienka bezpečnostného pásu, osvetlenie priestoru na rukavice, osvetlenie zrkadla v priestore pre cestujúcich	10
16	Napájaná anténa, elektrický konektor pre príves, príslušenstvo	30
17	Predné hmlové svetlá	20
18	Pripomienka kľúča, relé svetlometov	10
19	Ľavý stretávací svetlomet, príslušenstvo	15
20	Pravý stretávací svetlomet, kontrolka stretávacích svetlometov	15

21	Svetlomet s diaľkovým svetlom naľavo	15
22	Svetlomet s diaľkovým svetlom napravo	15
23	Svetlá polohy predné / zadné naľavo, zadné svetlo naľavo, osvetlenie evidenčného čísla, konektory prívesu	10
24	Svetlá polohy predné / zadné napravo, zadné svetlo napravo, konektory prívesu	10
25	–	–
26	Spínač svetiel	15
27	Svetlá cúvania, smerovky	15
28	Vyhrievané predné sedadlá (niektoré modely)	25
29	Vyhrievané zadné sklo, blokovanie prevodovky, pripomienka bezpečnostného pásu, tempomat, vyhrievané bočné zrkadlá, senzor poruchy žiarovky, príslušenstvo	10
30	Prítomná ďalšia zásuvka 12 V.	15
31	Systémy klimatizácie s ventilátorom v priestore pre cestujúcich	25
32	Audio systém, ECC, otváracia strecha, osvetlenie prístrojov	10
33	–	–
34	Stierače / umývač skla čelného skla, klaksón	25
35	Príslušenstvo, solárna strecha, osvetlenie zrkadla v kabíne vodiča, dodatočné osvetlenie, funkcia automatického zatmenia zrkadla	10
36	Pripomienka bezpečnostného pásu	15
37	Elektrické okná, elektrická strecha, elektrické zrkadlá	AUT / CB **
38	–	–
39	Elektrické sedadlo (strana vodiča)	AUT / CB **
40	Elektrické sedadlo (strana pasažiera)	AUT / CB **
* Niektoré z uvedených zariadení / systémov môžu byť k dispozícii iba v niektorých modeloch.  ** Toto je automatický automatický spínač umiestnený v poistkovej skrinke a zvyčajne nevyžaduje výmenu.

Volvo C70 (2002) – schéma poistkovej skrinky

Rok výroby: 2002.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo C70 (2002) je poistka 30 v poistkovej skrinke (prídavnej).

Relé / hlavná poistková skrinka

Poistková skrinka sa nachádza v motorovom priestore.

Relé

Poloha	Popis
15	Elektrický chladiaci ventilátor
16	–
17	Motorček na štartovanie
18	Klimatizácia

Poistky v relé / poistková skrinka hlavná (poistky hlavné systému)

Poloha	Popis	Amperáže [A]
1	Elektrický ventilátor chladenia	60
2	Poistky v poistkovej skrinke	50
3	Motorček štartovania	50
4	ABS	50
5	Svetlomety	50
6	Poistky v poistkovej skrinke	60
7	Poistky v poistkovej skrinke	50
8	Moduly riadenia – motor / automatická prevodovka	60
9	Elektrické okná ľavé / pravé **	60
10	Kľúč na zapaľovanie, Moduly riadenia – motor / automatická prevodovka	10
11	Relé klimatizácie, systém paliva	15
12	Palivové čerpadlo, vstrekovače paliva, modul riadenia motora	15
13	Systém zapaľovania	15
14	Systém emisií	20
* Niektoré z uvedených zariadení / systémov môžu byť dostupné iba v niektorých modeloch. ** Týka sa iba C70 Convertible.

Poistky (poistková skrinka navyše)

Poloha	Fungovanie	Amperáže [A]
1	Chiusura batožinového priestoru	10
2	Svetlomet zadný proti hmlovým svetlám / kontrolka	10
3	Centrálne zamykanie	10
4	Imobilizér, ABS, blokovanie prevodovky	10
5	Systémy klimatizácie, diagnostika palubného počítača OBDII	15
6	Centrálne zamykanie	20
7	Audio systém	15
8	Imobilizér, palubný počítač, spínač svetiel	15
9	Amplifikátor – audio systém	30
10	Centrálne zamykanie na diaľkové ovládanie	10
11	Brzdové svetlá	10
12	Amplifikátor – audio systém	30
13	Výstražné svetlá, predné svetlá	15
14	Vyhrievané zadné sklo a bočné zrkadlá	40
15	Prídavné svetlá, kontrolky otvorených dverí, batožinového priestoru, pripomienka zapnutia bezpečnostných pásov, osvetlenie odkladacej schránky, elektrické okná	10
16	Napájaná anténa, elektrická zásuvka pre príves, príslušenstvo, CD menič (možnosť)	30
17	Predné svetlá proti hmlovým svetlám	20
18	Pripomienka kľúča	10
19	Ľavý stretávací svetlomet, príslušenstvo	15
20	Pravý stretávací svetlomet, kontrolka stretávacích svetlometov	15
21	Ľavý diaľkový svetlomet	15

22	Svetlomet s diaľkovým svetlom vpravo	15
23	Svetlá na polohe, zadné, osvetlenie ŠPZ	10
24	Svetlá na polohe, zadné	10
25	–	–
26	Spínač svetlometov	15
27	Svetlá cúvania, smerovky	15
28	Vyhrievané predné sedadlá (niektoré modely)	25
29	Vyhrievané zadné sklo / vonkajšie zrkadlá, blokovanie prevodovky, pripomienka na zapnutie bezpečnostných pásov, tempomat, senzor poruchy žiarovky, elektrická zásuvka pre príves, elektricky ovládaná kabriolet	10
30	Dodatočná zásuvka 12 V (predná)	15
31	Systém klimatizácie	25
32	Audio systém, skladacia strecha, deaktivácia antény / kryt batožinového priestoru, osvetlenie prístrojov, systém klimatizácie	10
33	–	–
34	Stierače / umývač čelného skla / projektor, klaksón	25
35	Osvetlenie prístrojov, príslušenstvo, horný skladací zvonček, okná / elektrické zrkadlá, auto-tmavé zrkadlá (možnosť)	10
36	Elektrické sedadlá, blokovanie bezpečnostných pásov	15
37	Elektrické okná (strana pasažiera)	AUT / CB **
38	Elektrické okná (strana vodiča)	AUT / CB **
39	Elektrické sedadlo (strana vodiča)	AUT / CB **
40	Elektrické sedadlo (strana pasažiera)	AUT / CB **
41	Elektricky ovládaná skladacia strecha	AUT / CB ***
42	Elektricky ovládaná skladacia strecha	AUT / CB ***
* Niektoré z uvedených zariadení / systémov môžu byť dostupné iba v niektorých modeloch.  ** Toto je automatický automatický spínač umiestnený v poistkovej skrinke a zvyčajne nevyžaduje výmenu. *** Tieto automatické spínače sa nachádzajú v riadiacej jednotke.

Volvo C70 (2003 – 2005) – schéma poistkovej skrinky

Rok výroby: 2003, 2004, 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo C70 (2003-2005) je poistka 30 v poistkovej skrinke.

Relé / hlavná poistková skrinka

Poistková skrinka sa nachádza v motorovom priestore.

Relé

Číslo	Popis
15	Elektrický chladiaci ventilátor
16	–
17	Motorček na štartovanie
18	Klimatizácia

Poistky a relé v hlavnej poistkovej skrinke

Číslo	Popis	Ampére [A]
1	Elektrický ventilátor chladenia	60
2)	Poistky v poistkovej skrinke dodatočnej	50
3)	Motorček štartovania	50
4	ABS, STC	50
5	Svetlomety	50
6	Poistky v poistkovej skrinke dodatočnej	60
7	Poistky v poistkovej skrinke dodatočnej	50
8	Moduly riadenia – motor, automatická prevodovka	60
9	Elektrické okná ľavé / pravé	60
10	Spínač zapaľovania, moduly riadenia – motor, automatická prevodovka	10
11	Relé klimatizácie, systém paliva	15
12	Čerpadlo paliva, vstrekovače paliva, modul riadenia motora	15
13	Systém zapaľovania	15
14	Systém emisií	20

Poistky (poistková skrinka dodatočná)

Číslo	Popis	Ampére [A]
1	Elektromagnetický ventil spínača batožinového priestoru otvoreného	10
2)	Zadné hmlové svetlo, prípojky prívesu	10
3)	Systém centrálneho zamykania	10
4	Imobilizér; ABS; Shiftlock.	10
5	Systém klimatizácie; Diagnostika OBDII na palube.	15
6	Systém centrálneho zamykania	20
7	Audio systém	15
8	Imobilizér; Palubný počítač; Spínač svetlometov.	15
9	Zosilňovač – audio systém	30
10	Systém diaľkového otvárania vozidla bez kľúča	10
11	Brzdové svetlá	10
12	Audio systém	30
13	Havarijné svetlá; Svetlá smerovky; Centrálne zamykanie; Smerovky.	15
14	Vyhrievané zadné okno a bočné zrkadlá	40
15	Dodatočné osvetlenie, Svetlá upozornenia s otvorenými dverami, batožinovým priestorom, pripomienka na zapnutie pásov, svetlo v odkladacej schránke, elektrické okná	10
16	Napájaná anténa, elektrická zásuvka prívesu, príslušenstvo, CD menič (možnosť)	30
17	Predné hmlové svetlá	20
18	Pripomienka kľúča, relé svetlometov	10
19	Ľavý stretávací svetlomet, príslušenstvo	15
20	Pravý stretávací svetlomet, diaľkový svetlomet	15
21	Ľavý stretávací svetlomet	15

22	Svetlomet s tlmeným svetlom vpravo	15
23	Svetlá polohy predné / zadné vľavo, zadné svetlo vľavo, svetlá evidenčného čísla, ťažné zariadenia	10
24	Svetlá polohy predné / zadné vpravo, zadné svetlo vpravo, svetlá evidenčného čísla, ťažné zariadenia	10
25	–	–
26	Spínač svetiel	15
27	Svetlá cúvania, smerovky	15
28	Predné sedadlá vyhrievané (niektoré modely)	25
29	Zadné okná vyhrievané, bočné zrkadlá, zámok prevodovky, pripomienka na zapnutie bezpečnostných pásov, tempomat, senzor poruchy žiarovky, elektrická zásuvka ťažného zariadenia, elektricky sklopná strecha	10
30	Pomocná zásuvka na 12 voltov	15
31	Vetracie a klimatizačné systémy v priestore pre cestujúcich	25
32	Audio systém, ECC, kabriolet, deaktivácia krytu batožinového priestoru, osvetlenie prístrojov	10
33	–	–
34	Stierače / umývače svetlometov, klaksón	25
35	Príslušenstvo, sklopná strecha, osvetlenie zrkadiel vodiča, dodatočné osvetlenie, funkcia automatického zatemnenia zrkadla (možnosť)	10
36	Airbag SRS	15
37	Elektrické okná, elektrické zrkadlá	AUT / CB **
38	–	AUT / CB **
39	Elektrické sedadlo (strana vodiča)	AUT / CB **
40	Elektrické sedadlo (strana pasažiera)	AUT / CB **
41	Elektrické sedadlo (strana vodiča)	AUT / CB ***
42	Elektrické sedadlo (strana pasažiera)	AUT / CB ***
* Niektoré z uvedených zariadení / systémov môžu byť k dispozícii iba v niektorých modeloch.** Toto je automatický automatický spínač umiestnený v poistkovej skrinke a zvyčajne nevyžaduje výmenu. *** Tieto spínače sa nachádzajú v riadiacej jednotke.

Volvo C70 mk2 (2006-2008) – schéma poistkovej skrinky

Rok výroby: 2006, 2007, 2008.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo C70 (2006-2008) je poistka 45 v poistkovej skrinke v kabíne.

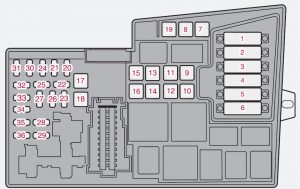

Poistková skrinka v motorovom priestore

Poistka	Popis	Amperáže [A]
1	Ventilátor chladenia (chladič)	50
2	Posilňovač riadenia	80
3	Napájanie pre poistkovú skrinku v kabíne	60
4	Napájanie pre poistkovú skrinku v kabíne	60
5	Nie je v použití	–
6	Nie je v použití	–
7	Čerpadlo ABS	30
8	Ventily ABS	20
9	Funkcie motora	30
10	Ventilátor klimatizačného systému	40
11	Stierače svetlometov, sklápací tvrdý strešný kryt, uzatvárateľné priestory	20
12	Napájanie pre vyhrievané zadné sklo	30
13	Relé štartovacieho motora	30
14	Konektor prívesu	40
15	Sklený sklápací stôl	30
16	Napájanie pre audio systém	40
17	Stierače	30

18	Napájanie pre poistkovú skrinku v kabíne	40
19	Nie je v použití	–
20	Klaksón	15
21	Nie je v použití	20
22	Subwoofer	25
23	Modul riadenia motora ECM (benzín 5 valcov), prevodovka (TCM)	10
24	Nie je v použití	20
25	Nie je v použití	–
26	Kľúč na štartovanie	15
27	Kompresor klimatizácie	10
28	Nie je v použití	–
29	Predné svetlomety hmlové (možnosť)	15
30	Nie je v použití	3
31	Nie je v použití	–
32	Injektory paliva	10
33	Vyhrievaná lambda sonda, vákuová pumpa	20
34	Zapálenie cievky, senzor tlaku riadiacej jednotky klimatizácie	10
35	Ventily senzora motora, relé klimatizácie, olejová pasca prvok PTC, uhlíkový filter, senzor prietoku vzduchu	15
36	Modul riadenia motora (ECM), senzor škrtacej klapky	10

Poistková skrinka v kabíne

Poistková skrinka v kabíne sa nachádza pod priestorom pre cestujúcich.

Poistka	Popis	Amperáže [A]
37	Nepoužíva sa	–
38	Nepoužíva sa	–
39	Nepoužíva sa	–
40	Nepoužíva sa	–
41	Nepoužíva sa	–
42	Nepoužíva sa	–
43	Audio systém, navigačný systém Volvo (možnosť)	15
44	Ďalší systém obmedzenia (SRS), riadiaca jednotka motora	10
45	12 V zásuvka v kabíne	15
46	Osvetlenie – odkladacia schránka, prístrojová doska a priestory pre nohy	5
47	Vnútorné osvetlenie	5
48	Predný stierač	15
49	Ďalší systém obmedzenia (SRS), senzor hmotnosti pasažiera (OWS)	10
50	Nepoužíva sa	–
51	Relé palivového filtra	10
52	Riadiaca jednotka prevodovky (TCM), systém ABS	5
53	Posilňovač riadenia	10
54	Asistent parkovania (možnosť), Bi-Xenon® svetlomety (možnosť)	10
55	Nepoužíva sa	–
56	Diaľkové ovládanie navigačného systému Volvo (možnosť), riadiaca jednotka sirény na varovanie	10
57	Integrovaná diagnostická zásuvka, spínač brzdových svetiel	15
58	Pravý svetlomet, relé pomocných svetiel	7,5
59	Ľavý svetlomet	7,5
60	Vyhrievané sedadlo vodiča (možnosť)	15

61	Vyhrievané sedadlo pre cestujúceho (možnosť)	15
62	Nie je v použití	–
63	Elektrické okno na zadnej strane pre cestujúceho	20
64	Kontrolné svetlá zámku v paneloch dverí, navigačný systém Volvo (možnosť)	5
65	Amplifikačný systém	5
66	Modul riadenia audio systému (ICM), systém klimatizácie	10
67	Nie je v použití	–
68	Tempomat	5
69	Systém klimatizácie, senzor dažďa (možnosť), tlačidlo BLIS (možnosť)	5
70	Nie je v použití	–
71	Nie je v použití	–
72	Nie je v použití	–
73	Osvetlenie predného stropu	5
74	Relé čerpadla paliva	15
75	Nie je v použití	–
76	Nie je v použití	–
77	12 V zásuvka v batožinovom priestore, modul riadenia príslušenstva (AEM)	15
78	Nie je v použití	–
79	Náhradné svetlá	5
80	Nie je v použití	–
81	Elektrické okno – zadná strana vodiča	20
82	Elektrické okno a zámok dverí – dvere na strane cestujúceho	25
83	Elektrické okno a zámok dverí – predné dvere na strane vodiča	25
84	Elektricky ovládané sedadlo pre cestujúceho (možnosť)	25
85	Elektricky ovládané sedadlo pre vodiča (možnosť)	25
86	Relé vnútorného osvetlenia, osvetlenie batožinového priestoru, elektrické sedadlá	5

Volvo C70 mk2 (2009) – schéma poistkovej skrinky

Rok výroby: 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo C70 (2009) je poistka 45 v poistkovej skrinke v kabíne.

Poistková skrinka v motorovom priestore

Poistka	Popis	Amperáže [A]
1	Ventilátor chladiacej kvapaliny	50
2	Posilňovač riadenia (okrem motora 1,6 litra)	80
3	Napájanie do poistkovej skrinky v kabíne	60
4	Napájanie do poistkovej skrinky v kabíne	60
5	Prvok klimatizácie, dodatočný PTC ohrievač *	80
6	Zapaľovacia sviečka (naftový motor)	70
7	ABS čerpadlo	30
8	ABS ventily	20
9	Funkcie motora	30
10	Ventilátor	40
11	Umývač svetlometov, elektrická strecha, uzamykateľná odkladacia schránka a batožinový priestor na lyže	20
12	Napájanie vyhrievaného zadného skla	30
13	Relé štartovacieho motora	30
14	Káblovanie prívesu *	40
15	Elektrická strecha	30
16	Napájanie do infotainment systému	40
17	Stierače	30

18	Napájanie na poistkovú skrinku v kabíne	40
19	rezerva	–
20	Klaksón	15
21	Prídavný ohrievač paliva, ohrievač kabíny	20
22	Subwoofer	25
23	Modul riadenia motora ECM (benzín 5 valcov), prevodovka (TCM)	10
24	Ohrievaný filter paliva, separátor oleja s PTC prvkom (nafta)	20
25	rezerva	–
26	Kľúč na zapaľovanie	15
27	Kompresor klimatizácie	10
28	rezerva	–
29	Predné svetlomety hmlové svetlá	15
30	Modul riadenia motora ECM (nafta 4 valce)	3
31	rezerva	–
32	Vstrekovače (benzín), senzor prietoku vzduchu a riadenie turbokompresora (nafta)	10
33	Lambdová sonda, vákuová pumpa (benzín), modul riadenia motora ECM (nafta)	20
34	Spínač tlaku, systém klimatizácie, zapaľovacie cievky (benzín), zapaľovacie sviečky a systém riadenia emisií EGR (nafta)	10
35	Senzory motora pre ventily, relé cievky, PTC prvok klimatizácie, separátor oleja (benzín), modul riadenia motora ECM (nafta), nádrž (benzín), senzor prietoku vzduchu MAF (benzín)	15
36	Modul riadenia motora ECM (nie 5 valcový motor nafta), senzor polohy pedála akcelerátora, lambdová sonda (nafta)	10

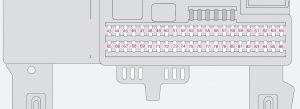

Poistková skrinka v kabíne

Poistková skrinka v kabíne sa nachádza pod priestorom pre cestujúcich.

Poistka	Popis	Amperáž [A]
37	Nepoužíva sa	–
38	Nepoužíva sa	–
39	Nepoužíva sa	–
40	Nepoužíva sa	–
41	Nepoužíva sa	–
42	Nepoužíva sa	–
43	Telefón, audio systém, RTI (možnosť)	15
44	Systém SRS, modul riadenia motora ECM (5 valcov)	10
45	Elektrická zásuvka, kabína	15
46	Kabína, priestor pre cestujúcich a dodatočné osvetlenie	5
47	Vnútorné osvetlenie	5
48	Striekací systém	15
49	Systém SRS	10
50	rezerva	–
51	Dodatočné vykurovanie kabíny, relé palivového filtra, vykurovanie	10
52	Modul riadenia prevodovky (TCM), systém ABS	5
53	Servotvorba	10
54	Asistencia pri parkovaní, Bi-Xenon? *	10
55	Modul riadenia bez kľúča	–
56	Modul diaľkového ovládania, modul riadenia sirény	10
57	Pripojovací konektor dát (DLC), spínač brzdových svetiel	15
58	Svetlomet s tlmeným svetlom (pravý), cievka relé pre pomocné svetlá	7,5
59	Svetlomety s tlmeným svetlom (ľavé)	7,5
60	Vykurovanie sedadla (strana vodiča)	15

61	Vyhrievanie sedadla (strana pre cestujúcich)	15
62	rezerva	–
63	Napájanie, elektrické okno, zadné pravé	20
64	Žiarovka pre zámok dverí, RTI	5
65	Infotainment systém	5
66	Modul riadenia Infotainment (ICM), klimatizácia	10
67	rezerva	–
68	Tempomat	5
69	Systém klimatizácie, senzor dažďa *, tlačidlo BLIS *	5
70	rezerva	–
71	rezerva	–
72	rezerva	–
73	Horná konzola vnútorného osvetlenia (OHC), pripomienka na zapnutie bezpečnostných pásov na zadných sedadlách	5
74	Relé čerpadla paliva	15
75	rezerva	–
76	rezerva	–
77	Elektrická zásuvka v batožinovom priestore, dodatočný elektronický modul (AEM)	15
78	rezerva	–
79	Osvetlenie cúvania	5
80	rezerva	–
81	Napájanie, elektrické okno, zadné ľavé	20
82	Napájanie, elektrické okno a dvere, predné pravé	25
83	Napájanie, elektrické okno a dvere, predné ľavé	25
84	Sedadlo pre cestujúcich s elektrickým ovládaním	25
85	Sedadlo vodiča s elektrickým ovládaním	25
86	Relé vnútorného osvetlenia, osvetlenie batožinového priestoru, elektrické sedadlá	5

Volvo C70 mk2 (2010-2013) – schéma poistkovej skrinky

Rok výroby: 2010, 2011, 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo C70 (2010-2013) je poistka 45 v poistkovej skrinke v priestore pre cestujúcich.

Poistková skrinka v motorovom priestore

Poistka	Popis	Amperáže [A]
1	Ventilátor chladiča (radiátor)	50
2	Servoriadenie	80
3	Napájanie pre poistkovú skrinku v priestore pre cestujúcich	60
4	Napájanie pre poistkovú skrinku v priestore pre cestujúcich	60
5	Prvok, jednotka klimatizácie	80
6	Nie je v použití	–
7	Čerpadlo ABS	30
8	Ventily ABS	20
9	Funkcie motora	30
10	Ventilátor systému klimatizácie	40
11	Umývač skiel, ventilátor klimatizácie, sklápací tvrdý strešný kryt	20
12	Vyhrievanie zadného skla	30
13	Relé motorčeka na štartovanie	30
14	Konektor prívesu (príslušenstvo)	40
15	Sklápací tvrdý strešný kryt	30
16	Napájanie pre audio systém	40
17	Stierače skiel	30

18	Napájanie pre poistkovú skrinku v priestore pre cestujúcich	40
19	Nie je v použití	–
20	Klaksón	15
21	Nie je v použití	–
22	Subwoofer	25
23	Modul riadenia motora (ECM) / modul riadenia prevodovky (TCM)	10
24	Nie je v použití	–
25	Nie je v použití	–
26	Kľúč na štartovanie	15
27	Kompresor klimatizácie	10
28	Nie je v použití	–
29	Predné hmlové svetlá *	15
30	Nie je v použití	–
31	Nie je v použití	–
32	Injektory paliva	10
33	Vyhrievaná lambda sonda, vákuová pumpa	20
34	Zapaľovacie cievky, snímač tlaku jednotky klimatizácie	10
35	Ventily snímača motora, relé klimatizácie, cievka relé, pasca oleja prvku PTC, nádrž, merač hmotnosti vzduchu	15
36	Modul riadenia motora (ECM), snímač škrtacej klapky	10

Poistková skrinka v priestore pre cestujúcich

Poistková skrinka v priestore pre cestujúcich sa nachádza pod motorovým priestorom.

Poistka	Popis	Amperáže [A]
37	Nepoužíva sa	–
38	Nepoužíva sa	–
39	Nepoužíva sa	–
40	Nepoužíva sa	–
41	Nepoužíva sa	–
42	Nepoužíva sa	–
43	Audio systém, Bluetooth, navigačný systém Volvo *	15
44	Ďalší systém obmedzenia (SRS), modul riadenia motora	10
45	12 V zásuvka v priestore pre cestujúcich	15
46	Osvetlenie – odkladacia schránka, prístrojová doska a priestor pre nohy	5
47	Vnútorné osvetlenie	5
48	Umývač čelného skla	15
49	Ďalší systém obmedzenia (SRS), senzor hmotnosti pasažiera (OWS)	10
50	Nepoužíva sa	–
51	Relé palivového filtra	10
52	Modul riadenia prevodovky (TCM), ABS	5
53	Posilňovač riadenia	10
54	Asistent parkovania *, aktívne svetlá na odbočenie *	10
55	Nepoužíva sa	–
56	Modul diaľkového ovládania Volvo Navigačný systém, modul riadenia sirény varovania	10
57	Integrovaná diagnostická zásuvka, spínač svetiel brzdy	15
58	Pravý predný svetlomet, relé pomocných svetiel	7,5
59	Ľavý predný svetlomet	7,5
60	Vyhrievané sedadlo vodiča *	15

61	Vyhrievané sedadlo pre cestujúceho *	15
62	Nie je v použití	–
63	Elektrické okno – zadná strana pre cestujúceho	20
64	SiriusXM? Satelitný rádio*	5
65	Systém zosilnenia	5
66	Modul riadenia audio systému (ICM), systém klimatizácie	10
67	Nie je v použití	–
68	Tempomat	5
69	Systém klimatizácie, senzor dažďa *, tlačidlo BLIS *	5
70	Nie je v použití	–
71	Nie je v použití	–
72	Nie je v použití	–
73	Osvetlenie predného stropu	5
74	Relé palivovej pumpy	15
75	Nie je v použití	–
76	Nie je v použití	–
77	12 V zásuvka v batožinovom priestore Modul riadenia príslušenstva (AEM)	15
78	Nie je v použití	–
79	Rezervné svetlá	5
80	Nie je v použití	–
81	Elektrické okno – zadná strana pre vodiča	20
82	Elektrické okno – bočné dvere pre cestujúceho	25
83	Elektrické okno a zámok dverí – predné dvere na strane vodiča	25
84	Sedadlo pre cestujúceho s elektrickým ovládaním	25
85	Sedadlo pre vodiča s elektrickým ovládaním	25
86	Relé vnútorného osvetlenia, osvetlenie batožinového priestoru, elektrické sedadlá	5

O Volvo C70 (1998-2013)

Volvo C70, vyrábané v rokoch 1998 až 2013, je elegantné kupé a kabriolet, ktoré kombinuje švédsku kvalitu s luxusným dizajnom. Tento model je známy svojou pohodlnou jazdou a vysokou úrovňou bezpečnosti, čo je typické pre značku Volvo. C70 bolo dostupné s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali rôzne úrovne výkonu. Interiér vozidla je vybavený kvalitnými materiálmi a modernými technológiami, čo z neho robí ideálne vozidlo pre tých, ktorí hľadajú komfort a štýl.

Schéma poistkovej skrinky Volvo C70

Táto stránka zobrazuje schému poistkovej skrinky pre model Volvo C70, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto vozidle sa poistková skrinka nachádza typicky v priestore motorového priestoru a v interiéri, zvyčajne pod prístrojovou doskou. Schémy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
