Volvo S60 (2001-2022) – poistková skrinka

Volvo S60 I (2001) – schéma poistky

Rok výroby: 2001.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S60 (2001) je poistka 13 v poistkovej skrinke na prístrojovej doske.

Poistková skrinka v motorovom priestore

Číslo	Popis	Amperáž [A]
1	Príslušenstvo	25
2	Prídavné svetlomety (možnosť)	20
3	–	–
4	Lambda sondy s tromi cestami	20
5	Ohrievač olejovej vaničky; Elektromagnetické ventily.	15
6	Senzor hmotnosti vzduchu; Riadiaca jednotka motora; Vstrekovače.	15
7	Modul škrtacej klapky	10
8	Kompresor klimatizácie; Senzor polohy pedála akcelerátora.	10
9	Klaksón	15
10	–	–
11	Kompresor klimatizácie; Zapaľovacie cievky; Elektrický ventilátor.	20

12	Spínač svetiel brzdového svetla	5
13	Stierače	25
14	ABS/DSTC	30
15	–	–
16	Predné umývače skiel; Umývače svetlometov (niektoré modely).	15
17	–	–
18	–	–
19	ABS/DSTC	30
20	–	–
21	–	–
22	Motorček štartovania	25
23	Modul riadenia motora	5
24	–	–

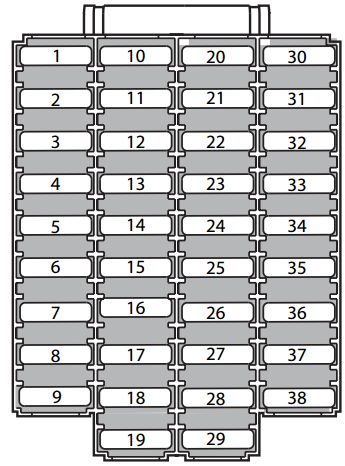

Poistková skrinka na okraji prístrojovej dosky

Č.	Popis	Amperáž [A]
1	Svetlomet predný ľavý	10
2	Svetlomet predný pravý	10
3	Svetlomety, stretávacie svetlá	15
4	Svetlomety, diaľkové svetlá	20
5	Sedadlo vodiča s elektrickým ovládaním.	30
6	Sedadlo pasažiera s elektrickým ovládaním	30
7	Predné ľavé vyhrievané sedadlo (možnosť)	15
8	Predné pravé vyhrievané sedadlo (možnosť)	15
9	ABS	5
10	Svetlomet predný ľavý diaľkový	15
11	Svetlomet predný pravý diaľkový.	15
12	Stierače svetlometov (niektoré modely)	15
13	Elektrická zásuvka 12V	20
14	Elektrické sedadlo na strane pasažiera; Predný bezpečnostný pás.	5
15	Audio, VNS	5
16	Audio	20
17	Rádiový zosilňovač	30
18	Predné hmlové svetlá	5

19	VNS	10
20	–	–
21	Automatická prevodovka; Blokovanie prevodovky.	10
22	Smerovky	20
23	Modul spínača svetla, modul spínača; Funkcie klimatizácie a komfortu; Diagnostický konektor; Modul volantu.	5
24	Zvýšenie relé X-feed: klimatická kontrola, sedadlo vodiča s pohonom, informácie o vodičovi.	10
25	Napájanie spínača zapaľovania 30: Centrálny elektronický modul: 50, S, X, 15 Airbag X, Relé X, Relé 15, Relé štartovacieho motora	10
26	Ventilátor klimatizačného systému	30
27	Centrálne zamykanie; Elektrické okná; Moduly predných dverí; Spätné zrkadlá.	15
28	Elektronický modul – dodatočné osvetlenie	10
29	Telefón	10
30	Parkovacie svetlá, predné ľavé a zadné ľavé	10
31	Parkovacie svetlá; Predné pravé a zadné pravé; Osvetlenie evidenčnej tabule.	10
32	Centrálny elektronický modul; Osvetlenie kozmetického zrkadla; Posilňovač riadenia; Všeobecné osvetlenie.	10
33	Čerpadlo paliva	15
34	Otvoriteľná strecha	15
35	Centrálne zamykanie; Elektrické okná; Ľavé vonkajšie zrkadlo.	25
36	Centrálne zamykanie; Elektrické okná; Pravé vonkajšie zrkadlo.	25
37	Zadné elektrické okná	30
38	–	–

Poistky v batožinovom priestore

Číslo	Popis	Amperáž [A]
1	Modul elektroniky zadný; Osvetlenie motorového priestoru.	10
2	Svetlomet zadný hmlové svetlá	10
3	Brzdové svetlo	15
4	Rezervné svetlá	10
5	Ohrievač zadného okna; Relé 15I (príslušenstvo).	5
6	Otváranie batožinového priestoru	10
7	Sklopeľné opierky hlavy	10
8	Zadné dvere s centrálnym zamykaním; Dvere nádrže.	15
9	Háčik na príves (30 pohybov) (dodatočné vybavenie)	15
10	CD menič; CD ROM; VNA; Antenna.	10
11	Modul elektroniky, príslušenstvo	15
12	–	–
13	–	–
14	–	–
15	Háčik na príves (napájanie 15I)	20
16	Elektrická zásuvka v batožinovom priestore (príslušenstvo).	15
17	Modul riadenia pohonu všetkých kolies	5
18	–	–

Volvo S60 I (2002) – schéma poistkovej skrinky

Rok výroby: 2002.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S60 (2002) je poistka 13 v poistkovej skrinke na prístrojovej doske.

Poistková skrinka v motorovom priestore

Číslo	Popis	Amperáž [A]
1	Príslušenstvo	25
2	Dodatočné svetlá (možnosť)	20
3	Čerpadlo vákuum	15
4	Senzor kyslíka trojcestný	20
5	Vetraný ohrievač bloku, elektromagnetické ventily	10
6	Senzor hmotnosti vzduchu, riadiaca jednotka motora, vstrekovače	15
7	Modul telesa škrtiacej klapky	10
8	Kompresor klimatizácie, senzor polohy pedála akcelerátora, ventilátor E-box	10
9	Klaksón	15
10	–	–
11	Kompresor klimatizácie, zapaľovacie cievky	20

12	Spínač svetiel stop	5
13	Stierače	25
14	ABS / DSTC	30
15	–	–
16	Predný umývač, umývač svetlometov (niektoré modely)	15
17	Predný svetlomet pravý	10
18	Predný svetlomet ľavý	10
19	ABS / DSTC	30
20	Diaľkové svetlá, ľavé	15
21	Diaľkové svetlá, pravé	15
22	Motorček štartovania	35
23	Modul riadenia motora	10
24	–	5

Poistková skrinka na okraji prístrojovej dosky

Č.	Popis	Amperáž [A]
1	Svetlomet predný ľavý	10
2	Svetlomet predný pravý	10
3	Svetlomety, svetlá na polohu.	15
4	Svetlomety, diaľkové svetlá	20
5	Sedadlo vodiča s elektrickým ovládaním.	30
6	Sedadlo pasažiera s elektrickým ovládaním	30
7	Predné ľavé sedadlo vyhrievané (možnosť)	15
8	Predné pravé sedadlo vyhrievané (možnosť)	15
9	ABS	5
10	–	–
11	–	–
12	Stierače svetlometov (niektoré modely)	15
13	Elektrická zásuvka 12V	20
14	Elektrické sedadlo na strane pasažiera, Predný bezpečnostný pás	5
15	Audio, VNS	5
16	Audio	20
17	Rádiový zosilňovač	30
18	Predné svetlomety hmlové svetlá	5

19	VNS	10
20	Spínač prepravy	5
21	Automatická prevodovka, blokovanie prevodovky	10
22	Smerovky	20
23	Modul spínača svetla; Modul spínača; Funkcie klimatizácie a pohodlia; Diagnostický konektor; Modul volantu.	5
24	Zvýšenie relé X-feed: kontrola klímy, sedadlo vodiča s pohonom, informácie o vodičovi.	10
25	Napájanie spínača zapaľovania 30: Centrálna elektronická jednotka: 50, S, X, 15; Airbag X; Relé X; Relé 15; Relé štartovacieho motora.	10
26	Ventilátor systému klimatizácie	30
27	Centrálne zamykanie; Elektrické okná; Moduly predných dverí; Zrkadlá.	15
28	Centrálny elektronický modul – dodatočné osvetlenie	10
29	Telefón	10
30	Parkovacie svetlá, predné ľavé a zadné ľavé	10
31	Parkovacie svetlá, predné pravé a zadné pravé, osvetlenie evidenčného čísla	10
32	Centrálna elektronická jednotka, Osvetlenie kozmetického zrkadla, Posilňovač riadenia, Všeobecné osvetlenie	10
33	Čerpadlo paliva	15
34	Otvoriteľná strecha	15
35	Centrálne zamykanie, elektrické okná, vonkajšie zrkadlo ľavé	25
36	Centrálne zamykanie, elektrické okná, vonkajšie zrkadlo pravé	25
37	Elektrické zadné okná	30
38	–	–

Poistky v batožinovom priestore

Číslo	Popis	Amperáž [A]
1	Elektronický modul zadný, osvetlenie motorového priestoru	10
2	Zadný svetlomet hmlové svetlá	10
3	Brzdové svetlo	15
4	Rezervné svetlá	10
5	Ohrievač zadného okna, relé 15I (príslušenstvo)	5
6	Otvorenie batožinového priestoru	10
7	Sklopné opierky hlavy	10
8	Zadné dvere s centrálnym zamykaním, dvere nádrže	15
9	Prívesný hák (30 pohybov) (dodatočné vybavenie)	15
10	CD menič; Anténa.	10
11	Elektronický modul, príslušenstvo	15
12	–	–
13	–	–
14	–	–
15	Prívesný hák (napájanie 15I)	20
16	Elektrická zásuvka v batožinovom priestore (príslušenstvo)	15
17	Modul riadenia pohonu všetkých kolies	5
18	–	–

Volvo S60 I (2003) – schéma poistkovej skrinky

Rok výroby: 2003.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S60 (2003) je poistka 13 v poistkovej skrinke na prístrojovej doske.

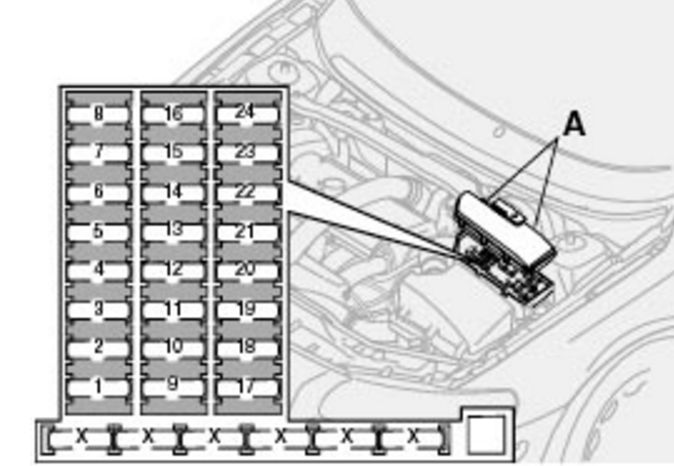

Poistková skrinka v motorovom priestore

Č.	Popis	Amperáž [A]
1	Príslušenstvo	25
2	Dodatočné svetlá (možnosť)	20
3	Čerpadlo vákuum	15
4	Senzor kyslíka	20
5	Vetraný ohrievač bloku; Elektromagnetické ventily.	10
6	Senzor hmotnostného prietoku vzduchu; Riadiaca jednotka motora; Vstrekovače.	15
7	Modul škrtacej klapky	10
8	Kompresor klimatizácie; Senzor polohy pedála akcelerátora; Ventilátor E-box.	10
9	Klaksón	15
10	–	–
11	Kompresor klimatizácie; Zapaľovacie cievky.	20

12	Spínač svetiel brzdy	5
13	Stierače	25
14	ABS/STC/DSTC	30
15	–	–
16	Predné umývače; Stierače a umývače svetlometov (niektoré modely)	15
17	Pravý stretávací svetlomet	10
18	Ľavý stretávací svetlomet	10
19	ABS/STC/DSTC	30
20	Diaľkové svetlo – ľavé	15
21	Diaľkové svetlo – pravé	15
22	Motorček na štartovanie	35
23	Modul riadenia motora	10
24	–	5

Poistková skrinka na okraji palubnej dosky

Č.	Popis	Amperáž [A]
1	Svetlomety s tlmeným svetlom	15
2	Svetlomety s diaľkovým svetlom	20
3	Sedadlo vodiča s elektrickým ovládaním	30
4	Sedadlo pasažiera s elektrickým ovládaním	30
5	–	–
6	–	–
7	Vyhrievané predné sedadlo vľavo (možnosť)	15
8	Vyhrievané predné sedadlo vpravo (možnosť)	15
9	ABS; STC; DSTC.	5
10	–	–
11	–	–
12	Stierače svetlometov (niektoré modely)	15
13	Elektrická zásuvka 12V	15
14	Sedadlo pasažiera s elektrickým ovládaním	5
15	Audio systém, VNS	5
16	Amplifikačný systém	20
17	Predné hmlové svetlá	15
18	Displej VNS	10

19	–	–
20	Automatická prevodovka; Shiftlock; Rozšírenie pohybu D2.	10
21	Smerovka	20
22	Modul spínača svetlometov; Systém klimatizácie; Diagnostický konektor na palube; Moduly páky volantu.	5
23	Rozšírené napájanie relé D1: Systém klimatizácie, Elektrické sedadlo vodiča, Informácie pre vodiča.	10
24	Zapaľovanie; Relé štartéra; SRS; Modul riadenia motora.	10
25	Ventilátor systému klimatizácie	30
26	–	–
27	Elektronický modul – dodatočné osvetlenie	10
28	–	–
29	Ľavé predné svetlomety, zadné parkovacie svetlá	7,5
30	Pravé predné svetlomety, zadné parkovacie svetlá, osvetlenie evidenčného čísla	7,5
31	Centrálny elektrický modul; Osvetlenie kozmetického zrkadla; Osvetlenie odkladacej schránky; Dodatočné vnútorné osvetlenie.	10
32	Čerpadlo paliva	15
33	Aktivátor otváracej strechy	15
34	Centrálne zamykanie; Elektrické okná; Ľavé vonkajšie zrkadlo.	25
35	Centrálne zamykanie; Elektrické okná; Pravé vonkajšie zrkadlo.	25
36	Elektrické zadné okná, elektrické bezpečnostné zámky pre deti	30
37	Poplašná siréna *	5
* Upozorňujeme, že ak poistka nie je celistvá alebo je odstránená, aktivuje sa alarm.

Poistky v batožinovom priestore

Číslo	Popis	Amperáž [A]
1	Elektrický modul zadný; Osvetlenie batožinového priestoru	10
2	Zadný svetlomet hmlové svetlá	10
3	Brzdové svetlo	15
4	Rezervné svetlá	10
5	Odmrazovanie zadného okna, relé 15I – príslušenstvo	5
6	Uvoľnenie batožinového priestoru	10
7	Sklopné zadné opierky hlavy	10
8	Zadné dvere s centrálnym zamykaním; Dvere nádrže.	15
9	Prívesný hák (30 pohybov)	15
10	CD menič, VNS	10
11	Modul riadenia príslušenstva (AEM)	15
12	–	–
13	–	–
14	Brzdové svetlá	7,5
15	Prívesný hák (napájanie 15I)	20
16	Elektrická zásuvka v batožinovom priestore – príslušenstvo.	15
17	Modul riadenia pohonu všetkých kolies	7,5
18	–	–

Volvo S60 I (2004) – schéma poistkovej skrinky

Rok výroby: 2004.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S60 (2004) je poistka 13 v poistkovej skrinke na prístrojovej doske.

Poistková skrinka v motorovom priestore

Číslo	Popis	Amperáž [A]
1	Príslušenstvo	25
2	Prídavné svetlomety (možnosť)	20
3	–	–
4	Senzor kyslíka	20
5	Vetraný ohrievač bloku; Elektromagnetické ventily.	10
6	Senzor hmotnostného prietoku vzduchu; Riadiaca jednotka motora; Vstrekovače.	15
7	Modul klapky	10
8	Kompresor klimatizácie; Senzor polohy pedála akcelerátora; Ventilátor E-box.	10
9	Klaksón	15
10	–	–
11	Kompresor klimatizácie; Zapaľovacie cievky.	20

12	Spínač svetiel stop	5
13	Stierače	25
14	ABS/STC/DSTC	30
15	–	–
16	Umývač čelného skla; Stierače/umývač svetlometov (niektoré modely).	15
17	Pravý stretávací svetlomet	10
18	Ľavý stretávací svetlomet	10
19	ABS/STC/DSTC	30
20	Diaľkové svetlá – ľavé	15
21	Diaľkové svetlá – pravé	15
22	Motorček na štartovanie	35
23	Modul riadenia motora	10
24	–	5

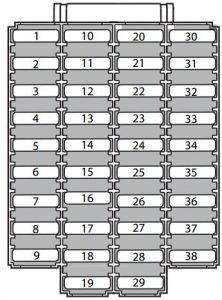

Poistková skrinka na okraji prístrojovej dosky

Č.	Popis	Amperáž [A]
1	Svetlomety s tlmeným svetlom	15
2	Svetlomety s diaľkovým svetlom	20
3	Predné sedadlo vodiča s elektrickým ovládaním	30
4	Predné sedadlo spolujazdca s elektrickým ovládaním	30
5	Posilňovač riadenia závislý od rýchlosti; Čerpadlo podtlaku.	15
6	–	–
7	Vyhrievané predné sedadlo vľavo (možnosť)	15
8	Vyhrievané predné sedadlo vpravo (možnosť)	15
9	ABS/STC/DSTC	5
10	Denné svetlá	10
11	Denné svetlá	10
12	Stierače svetlometov (niektoré modely)	15
13	12V elektrická zásuvka	15
14	Predné sedadlo spolujazdca s elektrickým ovládaním	5
15	Audio systém, VNS	5
16	Amplifikačný systém	20
17	Predné hmlové svetlá	15
18	Displej VNS	10

19	–	–
20	Automatická prevodovka; Shiftlock; Rozšírenie pohybu D2.	10
21	Smerovka	20
22	Modul spínača svetlometov; Systém klimatizácie Diagnostický konektor na palube; Moduly páky volantu.	5
23	Rozšírené napájanie relé D1; Systém klimatizácie; Elektrické sedadlo vodiča; Informácie pre vodiča.	10
24	Kľúč na zapaľovanie, Relé štartéra; SRS; Modul riadenia motora.	10
25	Ventilátor systému klimatizácie	30
26	Aktívny podvozok FOUR-C	15
27	Elektronický modul – doplnkové osvetlenie	10
28	–	–
29	Predné/zadné pozičné svetlá ľavé	7,5
30	Predné/zadné pozičné svetlá pravé; Osvetlenie evidenčného čísla.	7,5
31	Centrálny elektrický modul; Osvetlenie kozmetického zrkadla; Osvetlenie odkladacej schránky; Doplnkové vnútorné osvetlenie.	10
32	Čerpadlo paliva	15
33	Aktuátor otváracej strechy	15
34	Centrálne zamykanie; Elektrické okná; Vonkajšie zrkadlo ľavé.	25
35	Centrálne zamykanie; Elektrické okná; Vonkajšie zrkadlo pravé.	25
36	Elektrické zadné okná	30
37	Poplašná siréna*	5
* Upozorňujeme, že ak poistka nie je celistvá alebo je odstránená, spustí sa alarm.

Poistky v batožinovom priestore

Č.	Popis	Amp [A]
1	Elektrický modul zadný; Osvetlenie batožinového priestoru.	10
2	Svetlomet hmlových svetiel zadný	10
3	Brzdové svetlo	15
4	Rezervné svetlá	10
5	Rozmrazovanie zadného okna; Relé 15I – príslušenstvo.	5
6	Uvoľnenie batožinového priestoru	10
7	Sklopeľné opierky hlavy zadné	10
8	Zadné dvere s centrálnym zamykaním; Kryt nádrže.	15
9	Ťažné zariadenie (30 pohybov)	15
10	CD menič, VNS	10
11	Modul riadenia príslušenstva (AEM)	15
12	–	–
13	–	–
14	Brzdové svetlá	7,5
15	Ťažné zariadenie (napájanie 15I)	20
16	Elektrická zásuvka v batožinovom priestore – príslušenstvo.	15
17	Modul riadenia trakcie na všetkých kolesách.	7,5
18	–	–

Volvo S60 I (2005) – schéma poistkovej skrinky

Rok výroby: 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S60 (2005) je poistka 11 v poistkovej skrinke v kabíne.

Poistková skrinka / poistky v motorovom priestore

Č.	Popis	Amperáž [A]
1	–	–
2	Prídavné svetlomety (príslušenstvo)	20
3	Modul klapky (modely bez turba)	10
4	Senzor kyslíka	20
5	Ohrievač ventilácie podvozku; Elektromagnetické ventily; Senzor úniku paliva.	10
6	Senzor hmotnostného prietoku vzduchu; Riadiaca jednotka motora; Vstrekovače.	15
7	–	–
8	Kompresor klimatizácie; Senzor polohy pedála akcelerátora; Ventilátor E-box.	10
9	–	–
10	–	–
11	Cievky zapaľovania	20

12	–	–
13	Faro stierača	25
14	ABS	30
15	Trysky umývača svetlometov (niektoré modely).	35
16	–	–
17	Hmlové svetlá na strane vodiča	20
18	Predné svetlá na polohe	15
19	ABS	30
20	Hmlové svetlá na strane pasažiera	20
21	Čerpadlo paliva	15
22	Štartovanie	35
23	Modul riadenia motora; Relé motora.	10
24	–	–

Poistková skrinka na okraji palubnej dosky

Č.	Popis	Amperáž [A]
1	Sedadlo vodiča s elektrickým ovládaním (možnosť).	25
2	Sedadlo spolujazdca s elektrickým ovládaním (možnosť).	25
3	Ventilátor klimatizačného systému	30
4	Modul riadenia – predné dvere spolujazdca	25
5	Modul riadenia – dvere vodiča	25
6	Osvetlenie stropu; elektrický horný modul riadenia.	10
7	Otvoriteľná strecha (možnosť)	15
8	Kľúč na zapaľovanie; systém SRS; modul riadenia motora; imobilizér.	7,5
9	Diagnostika palubného systému; spínač svetiel; senzor uhla riadenia; modul riadenia na volante.	5
10	Audio systém	20
11	Zosilňovač audio systému	30
12	Displej navigačného systému (možnosť)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Poistková skrinka v kabíne

Č.	Popis	Amperáž [A]
1	Vyhrievané sedadlo pre cestujúcich (možnosť)	15
2	Vyhrievané sedadlo vodiča (možnosť)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna poplachu	5
9	Prerušenie napájania spínača svetla	5
10	Panel prístrojov; Systém klimatizácie; Elektricky ovládané sedadlo vodiča (možnosť).	10
11	Zásuvka 12 V – predné a zadné sedadlá	15
12	–	–
13	–	–
14	Svetlomety stierača (S60 R)	15
15	ABS; STC/DSTC.	5
16	Posilňovač riadenia; Bi-xenónové svetlomety (možnosť).	10
17	Predný stretávací svetlomet na strane vodiča (možnosť).	7,5

18	Svetlomet s tlmeným svetlom predný na strane cestujúceho (možnosť).	7,5
19	–	–
20	–	–
21	Modul riadenia prevodovky; Zámok spiatočky (M66).	10
22	Svetlomety s diaľkovým svetlom na strane vodiča	10
23	Svetlomety s diaľkovým svetlom na strane cestujúceho	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky ovládané sedadlo pre cestujúceho (možnosť); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo vákuum	20
34	Čerpadlo ostrekovača, stierače svetlometov (S60 R).	15
35	–	–
36	–	–

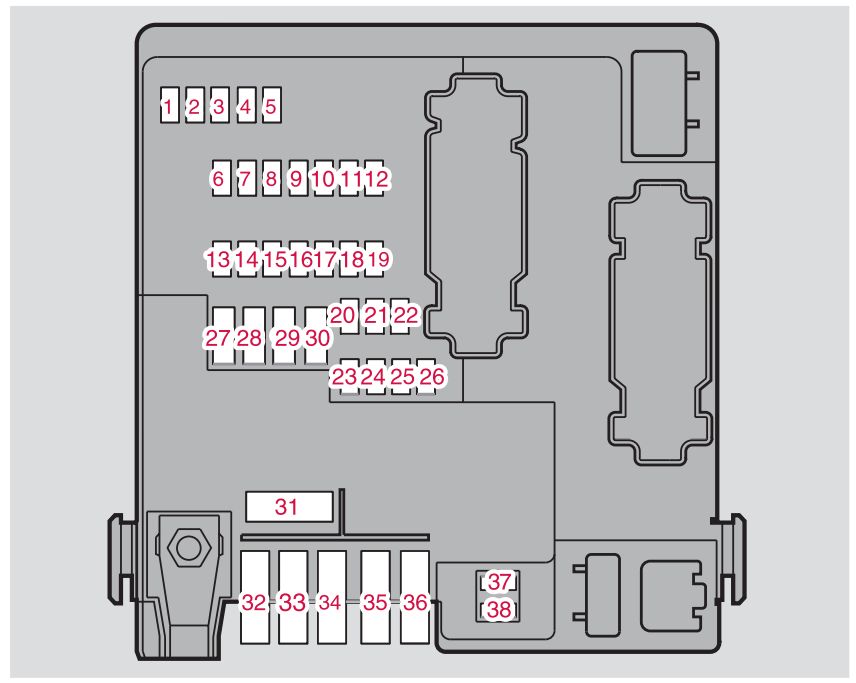

Poistky v batožinovom priestore

Č.	Popis	Amperáž [A]
1	Svetlomety rezervy	10
2	Svetlomety na polohu; Hmlové svetlá; Osvetlenie motorového priestoru; Osvetlenie evidenčného čísla; Svetlá brzdové.	20
3	Modul riadenia príslušenstva	15
4	–	–
5	Elektronický modul zadný	10
6	CD menič (možnosť); Navigačný systém (možnosť).	7,5
7	Káblovanie prívesu (30 vodičov)	15
8	Zásuvka 12 V – priestor pre cestujúcich	15
9	Bočné dvere zadného spolujazdca – ovládanie okien, funkcia deaktivácie okna.	20
10	Zadné dvere na strane vodiča – ovládanie okien, funkcia deaktivácie okna.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio príslušenstvo	5
18	–	–

19	–	–
20	Kabláž prívesu (15 vodičov) – možnosť	20
21	–	–
22	–	–
23	Štvorkolka	7,5
24	Systém odpruženia Four-C (možnosť)	15
25	–	–
26	Asistent parkovania (možnosť)	5
27	Hlavná poistka: kabláž prívesu, FourC, asistencia pri parkovaní, štvorkolka.	30
28	Centrálne zamykanie	15
29	Osvetlenie prívesu na strane vodiča: svetlomety na polohe, smerovky.	25
30	Osvetlenie prívesu na strane cestujúceho: svetlo na polohe, brzdové svetlo, hmlové svetlo, smerovka.	25
31	Hlavná poistka: poistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhrievané zadné sklo	20
38	Vyhrievané zadné sklo	20

Volvo S60 (2006) – schéma poistkovej skrinky

Rok výroby: 2006.

Poistky zapaľovača cigariet (zásuvky napájania) v Volvo S60 sú poistka č. 11 (zásuvky 12 V – predné a zadné sedadlá) v poistkovej skrinke prístrojovej dosky pod volantom a poistka č. 8 (zásuvka 12 V – batožinový priestor) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Relé/poistková skrinka v motorovom priestore.

2) Poistková skrinka v priestore pre cestujúcich pod volantom, za plastovým panelom.

3) Poistková skrinka v priestore pre cestujúcich, na okraji prístrojovej dosky.

4) Poistková skrinka sa nachádza za panelom na strane vodiča v priestore na náklad.

Skrinka relé / poistky v motorovom priestore

Číslo	Popis	Amperáž [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Prídavné svetlomety (možnosť)	20
6	Relé motorčeka na štartovanie	35
7	Stierače	25
8	–	–
9	Palivové čerpadlo	15
10	Zapaľovacie cievky; Riadiaca jednotka motora.	20

11	Senor pedála akcelerátora; Kompresor klimatizácie; Ventilátor e-box.	10
12	Modul riadenia motora; Vstrekovače paliva; Senor hmotnostného prúdenia vzduchu.	15
13	Modul riadenia škrtící klapky	10
14	Senor vyhrievaného kyslíka	20
15	Vyhrievač bloku; Elektromagnetické ventily.	10
16	Svetlomet stretávacej svetla na strane vodiča	20
17	Svetlomety stretávacej svetla na strane pasažiera	20
18	–	–
19	Napájanie modulu riadenia motora; Relé motora.	5
20	Parkovacie svetlá	15
21	–	–

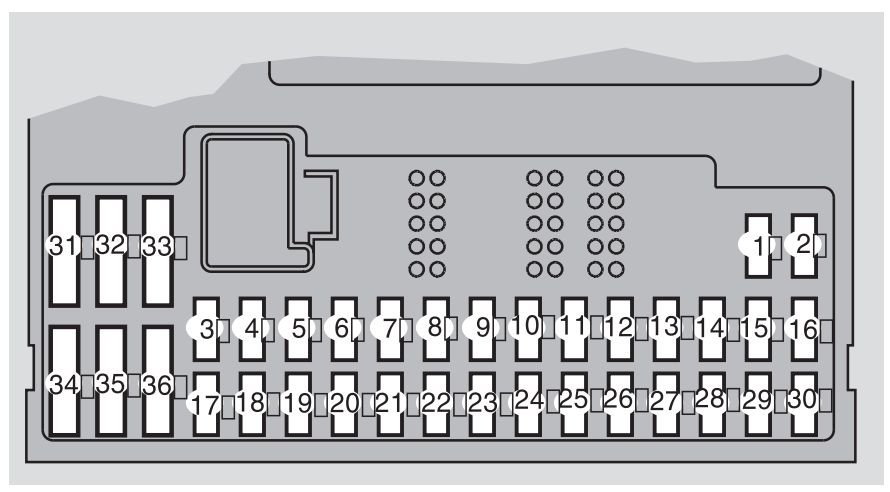

Poistková skrinka v priestore pre cestujúcich, za plastovým panelom

Číslo	Popis	Amperáž [A]
1	Vyhrievané sedadlo pre cestujúcich (možnosť)	15
2	Vyhrievané sedadlo vodiča (možnosť)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna alarmu	5
9	Pretrhnúť napájanie spínača svetla	5
10	Prístrojová doska; Systém klimatizácie; Elektricky ovládané sedadlo vodiča (možnosť).	10
11	12 V zásuvky – predné a zadné sedadlá	15
12	–	–
13	–	–
14	Stierače svetlometov (S60 R)	15
15	ABS; STC/DSTC.	5
16	Posilňovač riadenia; Svetlomety Active BiXenon (možnosť).	10
17	Predný reflektor s obmedzeným svetlom na strane vodiča (možnosť).	7,5

18	Svetlomet s tlmeným svetlom predný strana cestujúceho (možnosť).	7,5
19	–	–
20	–	–
21	Modul riadenia prevodovky; Zámok spiatočky (M66).	10
22	Svetlomety s diaľkovým svetlom strana vodiča	10
23	Svetlomety s diaľkovým svetlom strana cestujúceho	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky ovládané sedadlo cestujúceho (možnosť); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo ostrekovača predného skla; Stierače svetlometov (S60 R).	15
35	–	–
36	–	–

Poistková skrinka na okraji prístrojovej dosky

Č.	Popis	Amperáž [A]
1	Stolička vodiča s elektrickým ovládaním	25
2	Stolička pasažiera s elektrickým ovládaním	25
3	Ventilátor systému klimatizácie	30
4	Modul riadenia – predné dvere pasažiera	25
5	Modul riadenia – dvere vodiča	25
6	Osvetlenie stropu; Modul riadenia horný elektrický.	10
7	Otvoriteľná strecha (možnosť)	15
8	Kľúč na zapaľovanie, systém SRS; Modul riadenia motora; Imobilizér; Modul riadenia prevodovky (modely R).	7,5
9	Diagnostika palubného systému; Spínač svetiel; Senzor uhla riadenia; Modul riadenia na volante.	5
10	Audio systém	20
11	Zosilňovač audio systému	30
12	Displej navigačného systému (možnosť)	10
13 – 38	–	–

Poistky v batožinovom priestore

Číslo	Popis	Amperáž [A]
1	Rezervné osvetlenie	10
2	Osvetlenie parkovania, hmlové svetlá; Osvetlenie motorového priestoru; Osvetlenie evidenčného čísla; Brzdové svetlá.	20
3	Modul riadenia príslušenstva	15
4	–	–
5	Elektronický modul zadný	10
6	CD menič (možnosť); Navigačný systém (možnosť).	7,5
7	Káblovanie prívesu (30 vodičov)	15
8	Napájanie 12 V – batožinový priestor	15
9	Bočné dvere pre cestujúcich vzadu – ovládanie okien, funkcia deaktivácie okna.	20
10	Zadné dvere na strane vodiča – ovládanie okien, funkcia deaktivácie okna.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio príslušenstvo	5
18	–	–

19	–	–
20	Kablovanie prívesu (15 vodičov) – možnosť	20
21	–	–
22	–	–
23	Štvorkolka	7,5
24	Systém odpruženia Four-C (možnosť)	15
25	–	–
26	Asistent parkovania (možnosť)	5
27	Hlavná poistka: kablovanie prívesu, FourC, asistencia pri parkovaní, štvorkolka.	30
28	Centrálne zamykanie	15
29	Osvetlenie prívesu na strane vodiča: parkovacie svetlá, smerovky.	25
30	Osvetlenie prívesu na strane pasažiera: parkovacie svetlo, brzdové svetlo, hmlové svetlo, smerovka.	25
31	Hlavná poistka: poistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhrievané zadné sklo	20
38	Vyhrievané zadné sklo	20

Volvo S60 I (2007) – schéma poistkovej skrinky

Rok výroby: 2007.

Poistky zapaľovača cigariet (zásuvky napájania) v Volvo S60 sú poistka č. 11 (zásuvky 12 V – predné a zadné sedadlá) v poistkovej skrinke prístrojovej dosky pod volantom a poistka č. 8 (zásuvka 12 V – batožinový priestor) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Relé/poistková skrinka v motorovom priestore.

2) Poistková skrinka v priestore pre cestujúcich pod volantom, za plastovým obložením.

3) Poistková skrinka v priestore pre cestujúcich, na okraji prístrojovej dosky.

4) Poistková skrinka sa nachádza za panelom na strane vodiča v priestore na nakladanie.

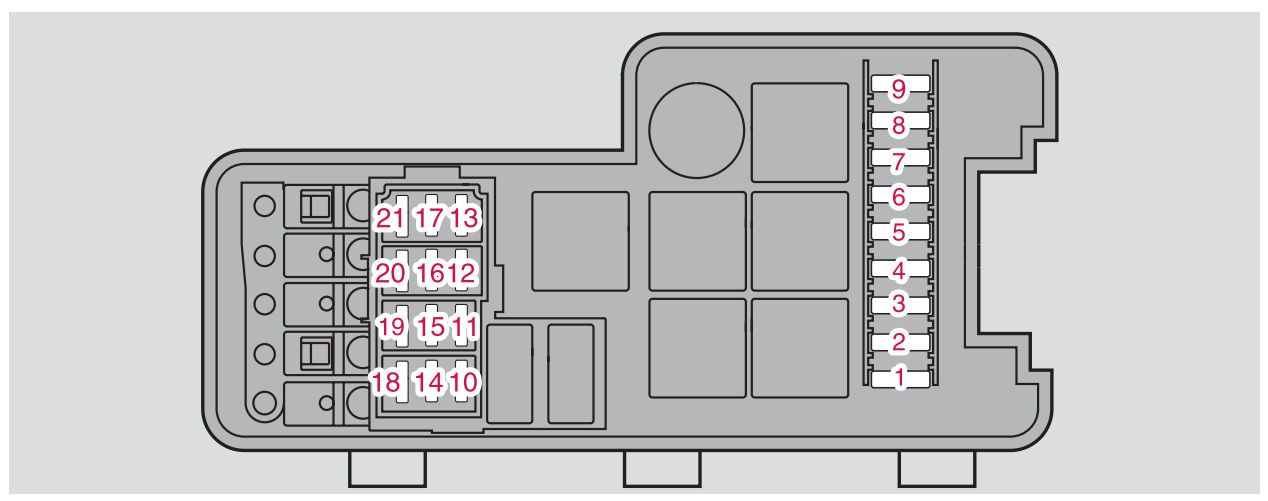

Skrinka relé / poistiek v motorovom priestore

Číslo	Popis	Amperáž [A]
1	ABS	30
2	ABS	30
3	Striekacie zariadenia svetlometov (niektoré modely).	35
4	–	–
5	Prídavné svetlomety (možnosť)	20
6	Relé motorčeka na štartovanie	35
7	stierače	25
8	Čerpadlo paliva	15
9	Modul riadenia prevodovky (modely R).	15
10	Zapaľovacie cievky; Modul riadenia motora.	20

11	Senzor pedála akcelerátora; Kompresor klimatizácie; Ventilátor e-box.	10
12	Modul riadenia motora; Vstrekovače paliva; Senzor hmotnostného prietoku vzduchu.	15
13	Modul riadenia škrtící klapky.	10
14	Senzor ohrievaného kyslíka	20
15	Vetraný ohrievač bloku; Elektromagnetické ventily.	10
16	Svetlomet s tlmeným svetlom na strane vodiča.	20
17	Svetlomety s tlmeným svetlom na strane pasažiera.	20
18	–	–
19	Napájanie modulu riadenia motora; Relé motora.	5
20	Parkovacie svetlá	15
21	–	–

Poistková skrinka v priestore pre cestujúcich, za plastovým obložením

Č.	Popis	Amperáž [A]
1	Vyhrievané sedadlo pre cestujúcich (možnosť)	15
2	Vyhrievané sedadlo vodiča (možnosť)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna varovania	5
9	Prerušenie napájania spínača svetla	5
10	Panel prístrojov; Systém klimatizácie; Elektricky nastaviteľné sedadlo vodiča (možnosť).	10
11	12 V zásuvky – predné a zadné sedadlá	15
12	–	–
13	–	–
14	stierače svetlometov (S60 R)	15
15	ABS, STC / DSTC	5
16	Posilňovač riadenia; Fáry Active BiXenon (možnosť).	10
17	Predný stretávací svetlomet na strane vodiča (možnosť).	7,5

18	Svetlomet s tlmeným svetlom predný strana cestujúceho (možnosť).	7,5
19	–	–
20	–	–
21	Modul riadenia prevodovky; Zámok spiatočky (M66).	10
22	Svetlomety diaľkové strana vodiča	10
23	Svetlomety diaľkové strana cestujúceho	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky nastaviteľné sedadlo cestujúceho (možnosť); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo na ostrekovanie čelného skla; stierače svetlometov (S60 R).	15
35	–	–
36	–	–

Poistková skrinka na okraji prístrojovej dosky

Č.	Popis	Amperáž [A]
1	Sedadlo vodiča s elektrickým ovládaním (možnosť).	25
2	Sedadlo pasažiera s elektrickým ovládaním (možnosť).	25
3	Ventilátor systému klimatizácie	30
4	Modul riadenia – predné dvere pasažiera.	25
5	Modul riadenia – dvere vodiča.	25
6	Osvetlenie stropu; Modul riadenia horný elektrický.	10
7	Otvoriteľná strecha (možnosť)	15
8	Kľúč na zapaľovanie, systém SRS; Modul riadenia motora; Imobilizér; Modul riadenia prevodovky (modely R).	7,5
9	Diagnostika palubného systému; Spínač svetiel; Senzor uhla riadenia; Modul riadenia na volante.	5
10	Audio systém	20
11	Zosilňovač audio systému (možnosť).	30
12	Displej navigačného systému (možnosť).	10
13 – 38	–	–

Poistky v batožinovom priestore

Číslo	Popis	Amperáže [A]
1	Svetlomety rezervy	10
2	Svetlomety parkovania, hmlové svetlá; Osvetlenie motorového priestoru; Osvetlenie evidenčného čísla; Svetlomety brzdové.	20
3	Modul riadenia príslušenstva	15
4	–	–
5	Elektronický modul zadný	10
6	CD menič (možnosť); Navigačný systém (možnosť).	7,5
7	Káblovanie prívesu (30 vodičov)	15
8	Prípojka 12 V – priestor pre cestujúcich	15
9	Bočné dvere zadného cestujúceho – zdvih skla, funkcia deaktivácie skla.	20
10	Zadné dvere na strane vodiča – zdvih skla, funkcia deaktivácie skla.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio príslušenstvo	5
18	–	–

19	Výklopné opierky hlavy	15
20	Kablenie prívesu (15 vodičov) – možnosť	20
21	–	–
22	–	–
23	Štvorkolka	7,5
24	Systém odpruženia Four-C (možnosť)	15
25	–	–
26	Asistent parkovania (možnosť)	5
27	Hlavná poistka: kablenie prívesu, FourC, asistencia pri parkovaní, štvorkolka.	30
28	Centrálne zamykanie	15
29	Osvetlenie prívesu na strane vodiča: parkovacie svetlá, smerovky.	25
30	Osvetlenie prívesu na strane cestujúcich: parkovacie svetlo, brzdové svetlo, hmlové svetlo, smerovka.	25
31	Hlavná poistka: poistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhrievané zadné sklo	20
38	Vyhrievané zadné sklo	20

Volvo S60 I (2008) – schéma poistky

Rok výroby: 2008.

Poistky zásuvky zapaľovača cigariet (zásuvy napájania) v Volvo S60 sú poistka č. 11 (zásuvky 12 V – predné a zadné sedadlá) v poistkovej skrinke prístrojovej dosky pod volantom a poistka č. 8 (zásuvka 12 V – batožinový priestor) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Relé/poistky v motorovom priestore.

2) Poistková skrinka v kabíne pod volantom, za plastovým panelom.

3) Poistková skrinka v kabíne, na okraji prístrojovej dosky.

4) Poistková skrinka sa nachádza za panelom na strane vodiča v priestore na nakladanie.

Priestor relé / poistky v motorovom priestore

Číslo	Popis	Amperáž [A]
1	ABS	30
2	ABS	30
3	Umývač svetlometov (niektoré modely)	35
4	–	–
5	Prídavné svetlomety (možnosť)	20
6	Relé motorčeka na štartovanie	35
7	Stieracie lišty stierača	25
8	Palivové čerpadlo	15
9	–	–
10	Zapaľovacie cievky, riadiaca jednotka motora	20

11	Senzor pedála akcelerátora; Kompresor klimatizácie; Ventilátor e-box.	10
12	Modul riadenia motora; Vstrekovače paliva; Senzor hmotnostného prietoku vzduchu.	15
13	Modul riadenia škrtacej klapky	10
14	Senzor ohrievaného kyslíka	20
15	Vetraný ohrievač bloku; Elektromagnetické ventily.	10
16	Svetlomet s tlmeným svetlom na strane vodiča	20
17	Svetlomety s tlmeným svetlom na strane pasažiera	20
18	–	–
19	Napájanie modulu riadenia motora; Relé motora.	5
20	Parkovacie svetlá	15
21	–	–

Vano poistkov v kabíne, za plastovým panelom

Č.	Popis	Amperáž [A]
1	Vyhrievané sedadlo pre cestujúcich (možnosť)	15
2	Vyhrievané sedadlo pre vodiča (možnosť)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna na varovanie	5
9	Prerušenie napájania spínača svetla	5
10	Panel prístrojov; Systém klimatizácie; Elektricky nastaviteľné sedadlo pre vodiča (možnosť).	10
11	12 V zásuvky; Zapaľovač cigariet predných a zadných sedadiel	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Posilňovač riadenia; Svetlomety Active BiXenon (možnosť)	10
17	Predný stretávací svetlomet na strane vodiča (možnosť)	7,5

18	Svetlomet s tlmeným svetlom predný strana cestujúceho (možnosť)	7,5
19	–	–
20	–	–
21	Modul riadenia prevodovky; Zámok spiatočky (M66).	10
22	Svetlomety s diaľkovým svetlom strana vodiča	10
23	Svetlomety s diaľkovým svetlom strana cestujúceho	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky nastaviteľné sedadlo pre cestujúceho (možnosť); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo ostrekovača čelného skla	15
35	–	–
36	–	–

Vano poistkov na okraji prístrojovej dosky

Č.	Popis	Amperáž [A]
1	Elektricky nastaviteľné sedadlo vodiča (možnosť)	25
2	Elektricky nastaviteľné sedadlo pasažiera (možnosť)	25
3	Ventilátor systému klimatizácie	30
4	Modul riadenia – predné dvere pasažiera	25
5	Modul riadenia – dvere vodiča	25
6	Osvetlenie stropu; Elektrický horný modul riadenia.	10
7	Otváracia strecha (možnosť)	15
8	Kľúč na zapaľovanie; Systém SRS; Modul riadenia motora; Imobilizér.	7,5
9	Diagnostika palubného systému; Spínač svetiel; Senzor uhla riadenia; Modul riadenia na volante.	5
10	Audio systém	20
11	Zosilňovač audio systému (možnosť)	30
12	Displej navigačného systému (možnosť)	10
13 – 38	–	–

Poistky v batožinovom priestore

Č.	Popis	Amperáž [A]
1	Rezervné svetlá	10
2	Svetlá na státie; Hmlové svetlá; Osvetlenie motorového priestoru; Osvetlenie ŠPZ; Brzdové svetlá.	20
3	Modul riadenia príslušenstva	15
4	–	–
5	Elektronický modul zadný	10
6	CD menič (možnosť); Navigačný systém (možnosť).	7,5
7	Káblovanie prívesu (30 vodičov) – možnosť	15
8	Napájanie 12 V – priestor pre cestujúcich	15
9	Bočné dvere zadného spolujazdca – ovládanie okien, funkcia deaktivácie okna.	20
10	Zadné dvere na strane vodiča – ovládanie okien, funkcia deaktivácie okna.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio príslušenstvo	5
18	–	–

19	Sklopné opierky hlavy	15
20	Zapojenie prívesu (15 vodičov) – možnosť	20
21	–	–
22	–	–
23	Štvorkolesový pohon	7,5
24	Systém odpruženia Four-C (možnosť)	15
25	–	–
26	Asistent parkovania (možnosť)	5
27	Hlavná poistka: zapojenie prívesu, Four-C, asistencia pri parkovaní, štvorkolesový pohon.	30
28	Centrálne zamykanie	15
29	Osvetlenie prívesu na strane vodiča: parkovacie svetlá, smerovky	25
30	Osvetlenie prívesu na strane pasažiera: parkovacie svetlo, brzdové svetlo, hmlové svetlo, smerovka.	25
31	Hlavná poistka: poistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhrievané zadné sklo	20
38	Vyhrievané zadné sklo	20

Volvo S60 I (2009) – schéma poistkovej skrinky

Rok výroby: 2009.

Poistky zapaľovača cigariet (zásuvky napájania) v Volvo S60 sú poistka č. 11 (zásuvky 12 V – predné a zadné sedadlá) v poistkovej skrinke prístrojovej dosky pod volantom a poistka č. 8 (zásuvka 12 V – batožinový priestor) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Relé/poistková skrinka v motorovom priestore.

2) Poistková skrinka v kabíne pod volantom, za plastovým panelom.

3) Poistková skrinka v kabíne, na okraji prístrojovej dosky.

4) Poistková skrinka sa nachádza za panelom na strane vodiča v priestore na náklad.

Skrinka relé / poistiek v motorovom priestore

Č.	Popis	Amperáž [A]
1	ABS	30
2	ABS	30
3	Odtok vody z svetlometov (niektoré modely)	35
4	–	–
5	Prídavné svetlomety (možnosť)	20
6	Relé motora štartovania	35
7	Stierače	25
8	Čerpadlo paliva	15
9	–	–
10	Zapaľovacie cievky; Modul riadenia motora.	20

11	Senzor pedála akcelerátora; Kompresor klimatizácie; Ventilátor e-box.	10
12	Modul riadenia motora; Vstrekovače paliva; Senzor hmotnostného prúdenia vzduchu.	15
13	Modul riadenia škrtící klapky	10
14	Senzor ohrievaného kyslíka	20
15	Ohrievač bloku motora; Elektromagnetické ventily.	10
16	Svetlomet s tlmeným svetlom na strane vodiča	20
17	Svetlomety s tlmeným svetlom na strane pasažiera	20
18	–	–
19	Napájanie modulu riadenia motora; Relé motora.	5
20	Parkovacie svetlá	15
21	Čerpadlo vákuum	20

Poistková skrinka v’kabíne, za plastovým panelom

Č.	Popis	Amperáž [A]
1	Vyhrievané sedadlo pre cestujúcich (možnosť)	15
2	Vyhrievané sedadlo pre vodiča (možnosť)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Varovná siréna (možnosť)	5
9	Prerušte napájanie spínača svetla	5
10	Prístrojová doska; Systém klimatizácie; Elektricky nastaviteľné sedadlo vodiča (možnosť).	10
11	12 V zásuvky – predné a zadné sedadlá, Zapaľovač cigariet.	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Posilňovač riadenia; Svetlomety Active BiXenon (možnosť).	10
17	Predný reflektor s tlmeným svetlom na strane vodiča (možnosť).	7,5

18	Svetlomet s tlmeným svetlom na strane cestujúceho (možnosť).	7,5
19	–	–
20	–	–
21	Modul riadenia prevodovky; Zámok spiatočky (M66).	10
22	Svetlomety s diaľkovým svetlom na strane vodiča	10
23	Svetlomety s diaľkovým svetlom na strane cestujúceho	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky nastaviteľné sedadlo pre cestujúceho (možnosť); Audio systém.	5
29	Čerpadlo paliva	7,5
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo ostrekovača predného skla	15
35	–	–
36	–	–

Poistková skrinka na okraji prístrojovej dosky

Č.	Popis	Amperáž [A]
1	Sedadlo vodiča s elektrickým ovládaním (možnosť).	25
2	Sedadlo spolujazdca s elektrickým ovládaním (možnosť).	25
3	Ventilátor systému klimatizácie	30
4	Modul riadenia – dvere spolujazdca vpredu	25
5	Modul riadenia – dvere vodiča	25
6	Osvetlenie stropu; Modul riadenia horný elektrický.	10
7	Otvoriteľná strecha (možnosť)	15
8	Kľúč na zapaľovanie; Systém SRS; Modul riadenia motora; Imobilizér.	7,5
9	Diagnostika na palube; Spínač svetiel; Senzor uhla riadenia; Modul riadenia na volante.	5
10	Audio systém	20
11	Zosilňovač audio systému (možnosť)	30
12	Displej navigačného systému (možnosť)	10
13 – 38	–	–

Poistky v batožinovom priestore

Č.	Popis	Amperáž [A]
1	Rezervné svetlá	10
2	Svetlá na státie, hmlové svetlá; Osvetlenie motorového priestoru; Osvetlenie evidenčného čísla; Brzdové svetlá.	20
3	Modul riadenia príslušenstva	15
4	–	–
5	Elektronický modul zadný	10
6	CD menič (možnosť); Navigačný systém (možnosť).	7,5
7	Káblovanie prívesu (30 vodičov) – možnosť	15
8	Napájanie 12 V – priestor pre cestujúcich	15
9	Zadné dvere na strane pasažiera – ovládanie okien, funkcia deaktivácie skla.	20
10	Zadné dvere na strane vodiča – ovládanie okien, funkcia deaktivácie skla.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio príslušenstvo	5
18	–	–

19	Sklopné opierky hlavy	15
20	Zapojenie prívesu (15 vodičov) – možnosť	20
21	–	–
22	–	–
23	Štvorkolesový pohon	7,5
24	Systém odpruženia Four-C (možnosť)	15
25	–	–
26	Asistent parkovania (možnosť)	5
27	Hlavná poistka: zapojenie prívesu, FourC, asistencia pri parkovaní, štvorkolesový pohon.	30
28	Centrálne zamykanie	15
29	Osvetlenie prívesu na strane vodiča: parkovacie svetlá, smerovky (možnosť).	25
30	Osvetlenie prívesu na strane pasažiera: parkovacie svetlo, brzdové svetlo, hmlové svetlo, smerovka (možnosť).	25
31	Hlavná poistka: poistky 37 a 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhrievané zadné sklo	20
38	Vyhrievané zadné sklo	20

Volvo S60 II (2010-2011) – schéma poistkovej skrinky

Rok výroby: 2010, 2011.

Poistky zapaľovača cigariet (zásuvky napájania) v Volvo S60 sú poistka č. 22 (zásuvky 12 V v tunelovej konzole) v poistkovej skrinke “A” pod odkladacou schránkou a poistka č. 7 (zásuvka 12 V vzadu) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Motorový priestor

2) Pod odkladacou schránkou poistková skrinka A (všeobecné poistky)
3) Pod odkladacou schránkou poistková skrinka B (poistky riadiaceho modulu)

Nachádza sa pod poťahom.

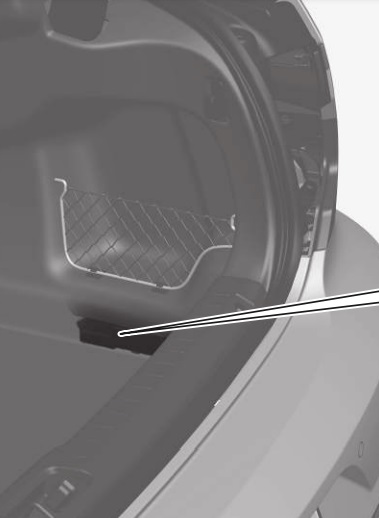

4) Batožinový priestor

Nachádza sa za čalúnením na ľavej strane batožinového priestoru.

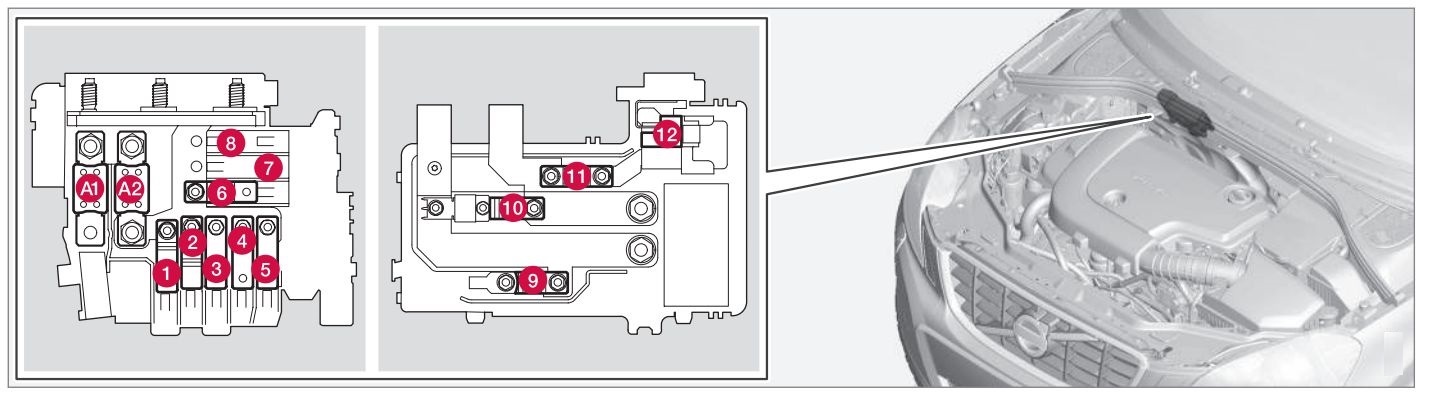

5) Studená zóna v motorovom priestore (iba Start/Stop)

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Č.	Popis	Amperáž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Predné čelné sklo *	40
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktívne vyrovnávanie smerových svetlometov *	10
17	Centrálny elektrický modul	20
18	Napájanie ABS 15	5
19	Rýchlosť závislá sila riadenia *	5
20	Modul riadenia motora (ECM); Prevody; SRS.	10
21	Vyhrievané trysky pre stierač *	10

22	Čerpadlo podtlaku I5T	5
23	Osvetľovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – poistková skrinka motorového priestoru	5
28	Prídavné svetlomety *	20
29	Klakson	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia – automatická prevodovka.	15
32	Kompresor klimatizácie	15
33	Cievky relé	5
34	Relé štartovacieho motora	30
35	Cievky zapaľovania	20
36	Modul riadenia motora (ECM); Hlava škrtiacej klapky.	10
37	–	–
38	Ventily motora	10
39	EVAP; Vyhrievaná lambda sonda; Vstrekovanie paliva.	15
40	–	–
41	Detekcia únikov paliva	5
42	–	–
43	Chladiaca ventilátor	80
44	Elektrohydraulické posilňovanie riadenia	100

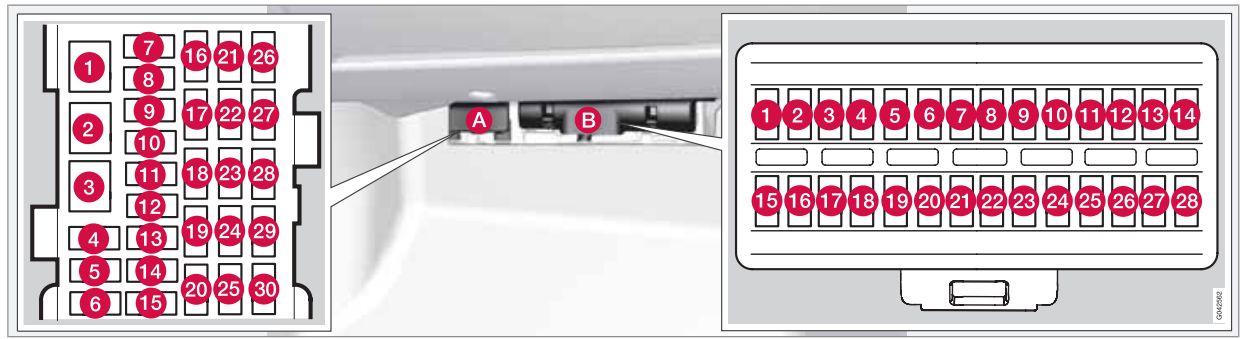

Poistky – priestor pre cestujúcich

Poistková skrzynka A: Všeobecné poistky

Poistková skrinka B: Poistky modulu riadenia

Poloha: poistková skrinka A

Č.	Popis	Amperáže [A]
1	Automatický spínač – systém Infotainment.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Prístup bez kľúča* (madlá dverí)	5
7	–	–
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v zadných pravých dverách pasažiera.	20
11	Ovládacie prvky v zadných ľavých dverách pasažiera.	20
12	Prístup bez kľúča*	7,5
13	Sedadlo vodiča s pohonom*	20
14	Elektrické predné sedadlo pasažiera*.	20

15	Sklopné opierky hlavy	15
16	Modul riadenia Infotainment	5
17	Audio-navigačný systém; Displej navigačného systému*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrická strecha*; Osvetlenie kaluže; Senzor klimatizačného systému.	5
22	12 V zásuvky.	15
23	Vyhrievané zadné sedadlo* (strana pasažiera).	15
24	Vyhrievané zadné sedadlo* (strana vodiča).	15
25	–	–
26	Vyhrievané zadné sedadlo pasažiera (pravé) *.	15
27	Vyhrievané zadné sedadlo pasažiera (ľavé).	15
28	Asistent parkovania *; Navigačný systém Volvo *; Parkovacia kamera *.	5
29	Modul riadenia pohonu všetkých kolies *	15
30	Aktívny rámový systém *	10

Poloha: poistková skrinka B

Č.	Popis	Amperáž [A]
1	–	–
2	–	–
3	Dodatočné predné osvetlenie; Elektrické sedadlá *.	7,5
4	Displej informácií na prístrojovej doske	5
5	Adaptívny tempomat; Upozornenie na kolíziu *.	10
6	Dodatočné osvetlenie; Senzor dažďa *.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie zadných dverí a dvierok nádrže	10
9	Stierač	15
10	Striekací systém predného čelného skla	15
11	Otvorený batožinový priestor	10

12	–	10
13	Čerpadlo paliva	20
14	Diaľkový prijímač kľúča; Alarm; Systém klimatizácie.	5
15	Blokovanie riadenia	15
16	Alarm, palubný diagnostický systém	5
17	–	–
18	Systém airbagov; Senzor hmotnosti cestujúceho.	10
19	Predný adaptívny radar s tempomatom *	5
20	Pedál akcelerátora; Elektrické spätné zrkadlá; Vyhrievané zadné sedadlá *.	7,5
21	Systém Infotainment; CD prehrávač a rádio.	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy *	20
24	Imobilizér	5

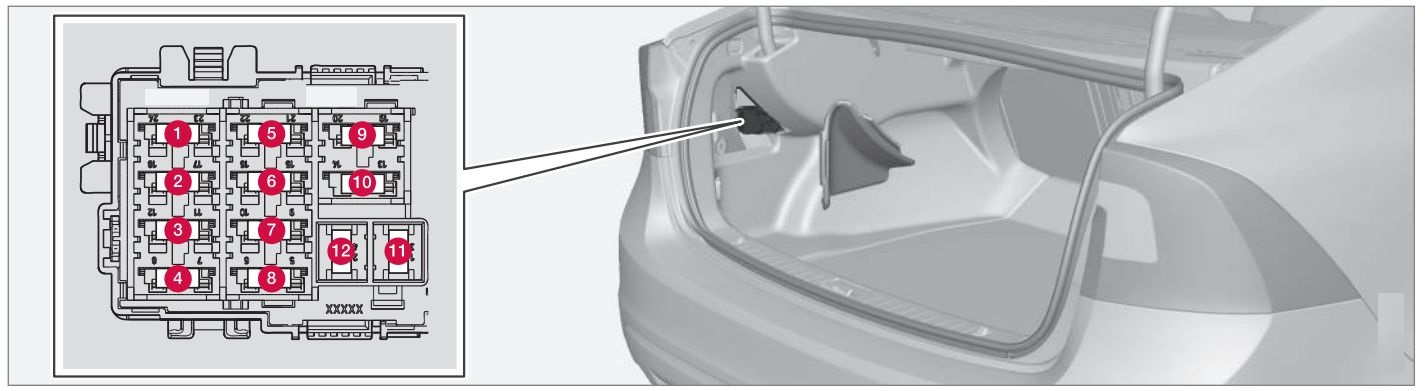

Poistky – oblasť nákladu

Číslo	Popis	Amperáž [A]
1	Brzda parkovania elektrická (ľavá strana)	30
2	Brzda parkovania elektrická (pravá strana)	30
3	Zadné sklo vyhrievané	30
4	Vývody pre príves 2 *	15
5	–	–
6	Vývody 12 V v batožinovom priestore	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Vývody pre príves 1 *	40
12	–	–

Volvo S60 II (2012) – schéma poistky

Rok výroby: 2012.

Poistky zapaľovač cigariet (zásuvky napájania) v Volvo S60 sú poistka č. 22 (zásuvky 12 V v stredovej konzole) v poistkovej skrinke “A” pod odkladacou schránkou a poistka č. 7 (zásuvka 12 V vzadu) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Motorový priestor

2) Pod odkladacou schránkou poistková skrinka A (všeobecné poistky)
3) Pod odkladacou schránkou poistková skrinka B (poistky riadiaceho modulu)

Nachádza sa pod poťahom.

4) Batožinový priestor

Nachádza sa za čalúnením na ľavej strane batožinového priestoru.

5) Studená zóna v motorovom priestore (iba Start/Stop)

Poistky – motorový priestor

A – Horný priestor motora

B – Predný priestor motora

C – Dolný priestor motora

Č.	Popis	Amperáže [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Predné sklo*	40
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktívne vyrovnávanie svetlometov*	10
17	Centrálny elektrický modul	20
18	ABS	5
19	Rýchlostne závislé posilňovanie riadenia*	5
20	Modul riadenia motora (ECM); Prevodovka; SRS.	10
21	Vyhrievané trysky stieračov*	10
22	Podtlakové čerpadlo (motor 5 valcov)	5

23	Osvetľovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – poistková skrinka motorového priestoru	5
28	Prídavné svetlomety*	20
29	Klakson	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia – automatická prevodovka.	15
32	Kompresor klimatizácie	15
33	Cievky relé	5
34	Relé štartovacieho motora	30
35	Cievky zapaľovania	20
36	Modul riadenia motora	10
37	Systém vstrekovania; Senzor hmotnosti vzduchu; Modul riadenia motora.	15
38	Kompresor klimatizácie; Ventily motora; Modul riadenia motora.	10
39	Ventil EVAPl Sonda lambda vyhrievaná.	15
40	Čerpadlo podtlaku; Ventilátor vyhrievania bloku (motor 5 valcov)	10
41	Detekcia únikov paliva	5
42	–	–
43	Chladiaca ventilátor	60 (motor 5 valcov)
		80 (motor 6 valcov)
44	Elektrohydraulický posilovač riadenia	100
* – Možnosť / dodatočné vybavenie, pre ďalšie informácie, pozri Úvod

Poistky – vano odkladacej schránky

Poistková skrinka A: Poistky generálne

Poistková skrinka B: Poistky riadiacej jednotky

Poloha: poistková skrinka A

Č.	Popis	Amperáž [A]
1	Automatický spínač – systém Infotainment	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Prístup bez kľúča* (madlá dverí)	5
7	–	–
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách cestujúceho	20
10	Ovládacie prvky v zadných pravých dverách cestujúceho.	20
11	Ovládacie prvky v zadných ľavých dverách cestujúceho.	20
12	Prístup bez kľúča*	7,5
13	Elektrická sedačka vodiča*	20
14	Elektrická sedačka predného cestujúceho*.	20

15	Sklopné opierky hlavy zadných sedadiel	15
16	Modul riadenia Infotainment	5
17	Audio-navigačný systém Rádiová satelitná Sirius*.	10
18	systém Infotainment	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrické panoramatické strešné okno* Osvetlenie podlahy; senzor klimatizačného systému.	5
22	12 V zásuvky.	15
23	Zadné vyhrievané sedadlo* (strana pasažiera).	15
24	Zadné vyhrievané sedadlo* (strana vodiča).	15
25	–	–
26	Vyhrievané predné sedadlo pasažiera*	15
27	Vyhrievané sedadlo vodiča *	15
28	Asistent parkovania*; modul riadenia ťažného zariadenia*; kamera asistenta parkovania*; Systém informácií o mŕtvom uhle (BLIS)*.	5
29	Modul riadenia pohonu všetkých kolies*	15
30	Aktívny systém odpruženia*	10

Poloha: poistková skrinka B

Číslo	Popis	Amperáž [A]
1	–	–
2	–	–
3	Dodatočné osvetlenie vpredu; ovládanie okna v dverách vodiča; Sedadlá s elektrickým nastavením*; Systém bezdrôtového ovládania HomeLink®*.	7,5
4	Displej informácií na prístrojovej doske	5
5	Adaptívny tempomat; Upozornenie na kolíziu*	10
6	Dodatočné osvetlenie; Senzor dažďa.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže.	10
9	–	–
10	Striekacia tryska čelného skla	15
11	Batožinový priestor otvorený	10

12	–	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému	5
15	–	–
16	Alarm; Diagnostický systém palubného počítača.	5
17	–	–
18	Systém airbagov; Senzor hmotnosti pasažiera.	10
19	Systém varovania pred kolíziou*	5
20	Pedál akcelerátora; Funkcia automatického zatmenia zrkadiel; Vyhrievané zadné sedadlá*.	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy *	20
24	Imobilizér	5

Poistky – priestor pre cestujúcich

Číslo	Popis	Amperáž [A]
1	Elektrická parkovacia brzda (ľavá strana).	30
2	Elektrická parkovacia brzda (pravá strana).	30
3	Vyhrievané zadné sklo	30
4	Prípojky pre príves 2*	15
5	–	–
6	Prípojky 12 V v batožinovom priestore	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Prípojky pre príves 1*	40
12	–	–

Volvo S60 II (2013) – schéma poistkovej skrinky

Rok výroby: 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S60 (2013) je poistka 22 v poistkovej skrinke v odkladacej schránke.

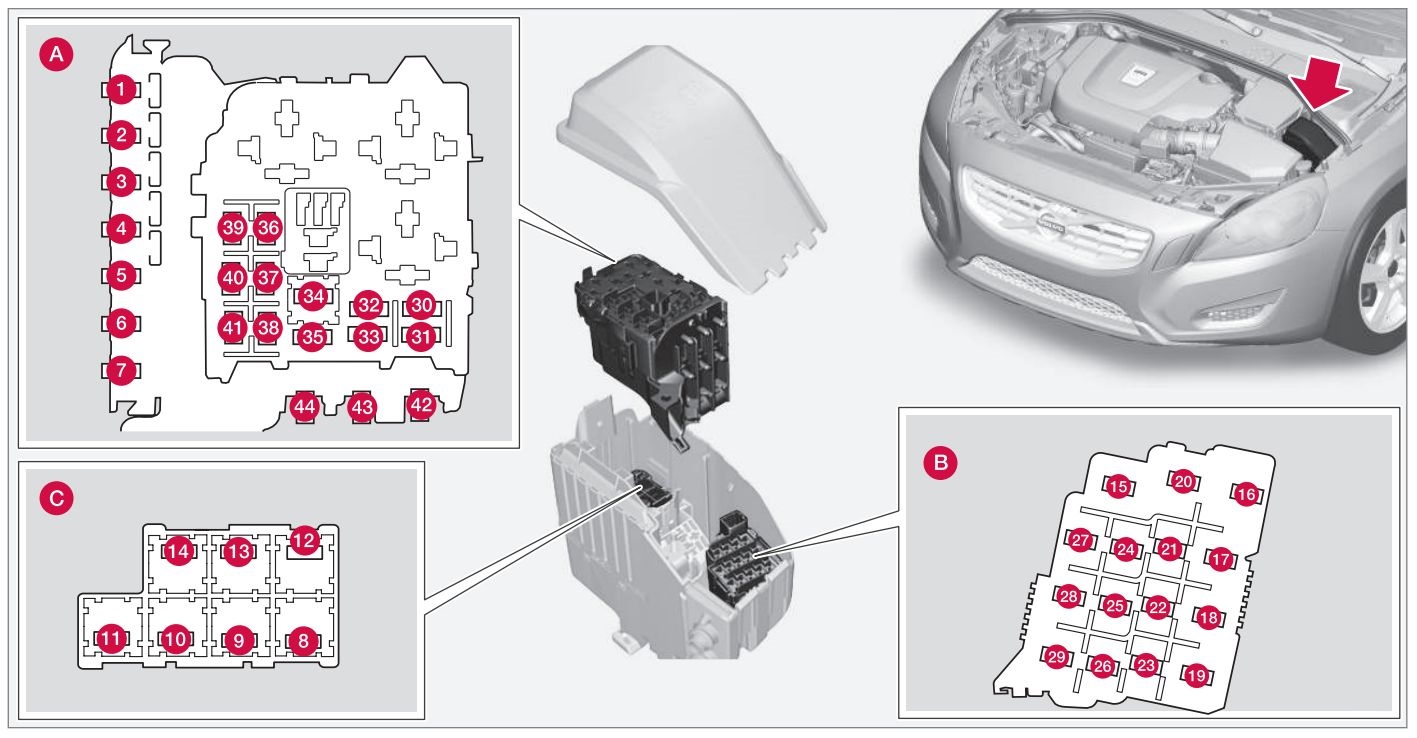

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Číslo	Popis	Amperáž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Predné čelné sklo*	40
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktívne vyrovnávanie svetlometov*	10
17	Centrálny elektrický modul	20
18	ABS	5
19	Servoriadenie závislé od rýchlosti*	5
20	Modul riadenia motora (ECM); Prevody; SRS.	10
21	Vyhrievané trysky*	10
22	Podtlakové čerpadlo (motor 5 valcov)	5

23	Osvetľovacia doska	5
24	–	–
25	–	–
26	–	–
27	Relé – poistková skrinka motorového priestoru	5
28	Prídavné svetlá*	20
29	Klaksón	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia – automatická prevodovka	15
32	Kompresor klimatizácie	15
33	Bobiny relé	5
34	Relé štartovacieho motora	30
35	Zapaľovacie bobiny	20
36	Modul riadenia motora	10
37	Systém vstrekovania; Senzor hmotnosti vzduchu; Modul riadenia motora.	15
38	Kompresor klimatizácie; Ventily motora; Modul riadenia motora (6 valcov); Solenoidy (iba 6 valcov bez turba); Senzor hmotnosti vzduchu (iba 5 valcov).	10
39	Ventil EVAP; Ohrievaný lambda senzor.	15
40	Čerpadlo na vákuum; Vykurovanie ventilátora olejovej vane (motor 5 valcov).	10
41	Detekcia únikov paliva	5
42	–	–
43	Chladiaci ventilátor	60 (5 valcov)
		80 (6 valcov)
44	Elektrohydraulický posilovač riadenia	100
* – Možnosť/doplnkové vybavenie

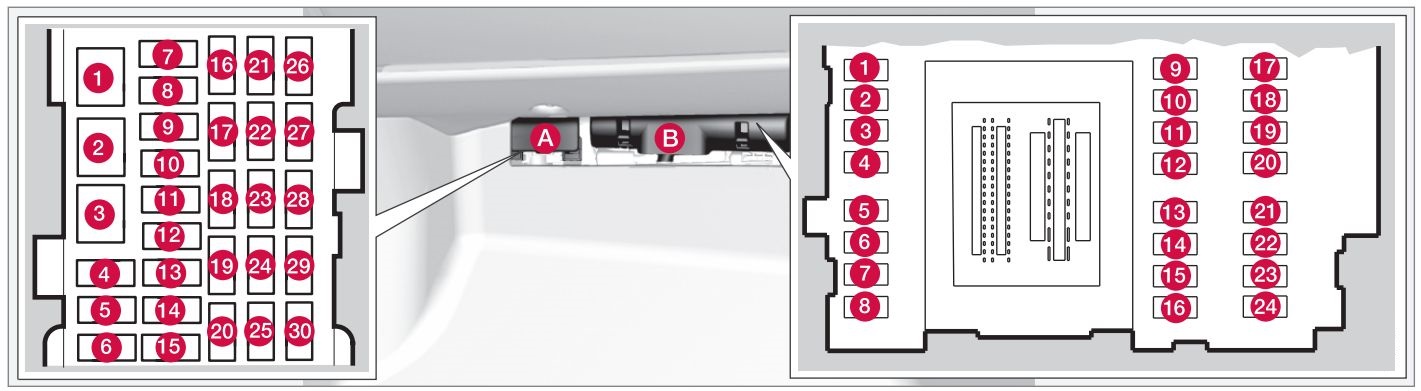

Poistky – vano odkladacej schránky

Poistková skrzynka A : Poistky generálne

Poistková skrinka B : Poistky modulu riadiacej jednotky

Poloha: poistková skrinka A

Č.	Popis	Amperáž [A]
1	Automatický spínač systému Infotainment a poistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Prístup bez kľúča* (madlá dverí)	5
7	–	–
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v zadných pravých dverách pasažiera.	20
11	Ovládacie prvky v zadných ľavých dverách pasažiera.	20
12	Prístup bez kľúča*	7,5
13	Sedadlo vodiča s elektrickým nastavením*	20
14	Sedadlo predného pasažiera s elektrickým nastavením*.	20

15	Striekacie trysky predného skla	25
16	Modul riadenia systému Infotainment	5
17	Audio-navigačný systém: zosilňovač, satelitné rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrický panoráma*; Osvetlenie kaluže; Senzor systému klimatizácie.	5
22	12 V zásuvka; zapaľovač cigariet.	15
23	Vyhrievané zadné sedadlo* (strana pasažiera).	15
24	Vyhrievané zadné sedadlo* (strana vodiča).	15
25	–	–
26	Vyhrievané predné sedadlo pasažiera*	15
27	Vyhrievané sedadlo vodiča*	15
28	Asistent parkovania*; Modul riadenia ťažného zariadenia*; Kamera asistenta parkovania*; Systém informácií o mŕtvom uhle (BLIS)*.	5
29	Modul riadenia pohonu všetkých kolies*	15
30	Aktívny systém odpruženia*	10

Poloha: poistková skrinka B

Číslo	Popis	Amperáž [A]
1	–	–
2	–	–
3	Dodatočné osvetlenie vpredu; Ovládanie okna v dverách vodiča; Sedadlo(a) s elektrickým nastavením*; Systém bezdrôtového ovládania HomeLink®*.	7,5
4	Displej informácií na prístrojovej doske	5
5	Adaptívny tempomat, upozornenie na kolíziu*.	10
6	Dodatočné osvetlenie; Senzor dažďa.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže.	10
9	–	–
10	Striekacia tryska predného čelného skla	15
11	Batožinový priestor – otvorenie	10

12	Elektricky sklopné opierky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému; Senzor pohybu alarmu*.	5
15	–	–
16	Alarm; Diagnostický systém palubného počítača.	5
17	–	–
18	Systém airbagov; Senzor hmotnosti pasažiera.	10
19	Systém varovania pred kolíziou*	5
20	Pedál akcelerátora; Funkcia automatického zatemnenia zrkadiel; Vyhrievané zadné sedadlá*.	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – priestor pre cestujúcich/batožinový priestor

Č.	Popis	Amperáž [A]
1	Elektrická parkovacia brzda (ľavá strana).	30
2	Elektrická parkovacia brzda (pravá strana).	30
3	Vyhrievané zadné sklo	30
4	Zásuvka na príves 2*	15
5	–	–
6	Zásuvka 12 V v batožinovom priestore	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka na príves 1*	40
12	–	–

Volvo S60 II (2014) – schéma poistkovej skrinky

Rok výroby: 2014.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S60 (2014) je poistka 22 v poistkovej skrinke v odkladacej schránke.

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Č.	Popis	Amperáž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Predné čelné sklo* – strana vodiča	40
9	stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	Predné čelné sklo* – strana pasažiera	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Umývač svetlometov	20
16	Aktívne vyrovnávanie smerových svetlometov*	10
17	Centrálny elektrický modul	20
18	ABS	5
19	Servoriadenie závislé od rýchlosti*	5
20	Modul riadenia motora (ECM); Prevodovka; SRS.	10
21	Vyhrievané trysky*	10
22	Podtlakové čerpadlo (motor 5 valcov)	5
23	Osvetľovací panel	5

24	–	–
25	–	–
26	–	–
27	Relé – poistková skrinka motorový priestor	5
28	Svetlomety doplnkové*	20
29	Klakson	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia – automatická prevodovka	15
32	Kompresor klimatizácie (neplatí pre motory 4 valce).	15
33	Cievky relé	5
34	Relé štartovacieho motora	30
35	Cievky zapaľovania	20
36	Modul riadenia motora	10
37	Systém vstrekovania; Senzor hmotnosti vzduchu; Modul riadenia motora.	15
38	Kompresor klimatizácie; Ventily motora; Modul riadenia motora (6 valcov); Solenoidy (len 6 valcov bez turba); Senzor hmotnosti vzduchu (len 5 valcov).	10
39	Ventil EVAP; Senzor lambda vyhrievaný.	15
40	Čerpadlo vákuum; Ventilátor vyhrievania bloku (motor 5 valcov).	10
41	Detekcia únikov paliva	5
42	–	–
43	Ventilátor chladenia	60 (5 valcov)
		80 (6 valcov)
44	Servotvorba elektromechanická	100
* – Možnosť / dodatočné vybavenie
A – Táto poloha nie je používaná vo vozidlách s voliteľnou funkciou Start/Stop

Poistky – vano odkladacej schránky

Poistková skrzynka A : Všeobecné poistky

Poistková skrinka B : Poistky modulu riadenia

Poloha: poistková skrinka A

Č.	Popis	Amp [A]
1	Automatický spínač systému Infotainment a poistky 16-20.	40
2	Striekacie trysky predného čelného skla	25
3	–	–
4	–	–
5	–	–
6	Prístup bez kľúča* (madlá dverí)	5
7	–	–
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v pravých zadných dverách pasažiera.	20
11	Ovládacie prvky v ľavých zadných dverách pasažiera.	20
12	Prístup bez kľúča*	7,5
13	Sedadlo vodiča s pohonom*	20
14	Predné sedadlo pasažiera elektricky ovládané*.	20

15	Striekacie trysky predného skla	25
16	Modul riadenia systému Infotainment	5
17	Systém audio-navigácie: zosilňovač, satelitný rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrické panoramatické*; Osvetlenie v ráme dverí; Senzor systému klimatizácie.	5
22	12 V zásuvka v konzole medzi sedadlami	15
23	Zadné vyhrievané sedadlo* (strana pasažiera).	15
24	Zadné vyhrievané sedadlo* (strana vodiča).	15
25	–	–
26	Vyhrievané predné sedadlo pasažiera*	15
27	Vyhrievané sedadlo vodiča*	15
28	Asistent parkovania*; Modul riadenia ťahača*; Kamera asistencie pri parkovaní*; Systém informácií o mŕtvom uhle (BLIS)*.	5
29	Modul riadenia pohonu všetkých kolies*	15
30	Aktívny systém podvozku*	10

Poloha: poistková skrinka B

Č.	Popis	Amperáže [A]
1	–	–
2	–	–
3	Dodatočné osvetlenie vpredu; Ovládanie okna v dverách vodiča; Sedadlo(a) s elektrickým nastavením*; systém bezdrôtového ovládania HomeLink®*.	7,5
4	Prístrojová doska	5
5	Adaptívny tempomat, varovanie pred kolíziou*.	10
6	Dodatočné osvetlenie; Senzor dažďa.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže.	10
9	Vyhrievaný volant*	15
10	Vyhrievané čelné sklo*	15
11	Otvorenie batožinového priestoru	10

12	Elektricky sklopné opierky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému	5
15	–	–
16	Alarm, palubný diagnostický systém	5
17	–	–
18	Systém airbagov; Senzor hmotnosti pasažiera.	10
19	Systém varovania pred kolíziou*	5
20	Pedál akcelerátora; Funkcia automatického zatmenia zrkadiel; Vyhrievané zadné sedadlá*.	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – priestor pre cestujúcich/batožinový priestor

Č.	Popis	Amperáž [A]
1	Elektrická parkovacia brzda (ľavá strana).	30
2	Elektrická parkovacia brzda (pravá strana).	30
3	Vyhrievané zadné sklo	30
4	Zásuvka na príves 2*	15
5	–	–
6	Zásuvka 12 V v batožinovom priestore	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka na príves 1*	40
12	–	–

Volvo S60 II (2015) – schéma poistky

Rok výroby: 2015.

Poistky zapaľovač cigariet (zásuvky napájania) v Volvo S60 sú poistka č. 22 (zásuvky 12 V v stredovej konzole) v poistkovej skrinke “A” pod odkladacou schránkou a poistka č. 7 (zásuvka 12 V vzadu) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Motorový priestor

2) Pod odkladacou schránkou poistková skrinka A (všeobecné poistky)
3) Pod odkladacou schránkou poistková skrinka B (poistky riadiaceho modulu)

Nachádza sa pod poťahom.

4) Batožinový priestor

Nachádza sa za čalúnením na ľavej strane batožinového priestoru.

5) Studená zóna v motorovom priestore (len Start/Stop)

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Č.	Popis	Amperáže [A]
1	Spínač automatický: modul elektrický centrálne pod odkladacou schránkou A	50
2	Spínač automatický: modul elektrický centrálne pod odkladacou schránkou.	50
3	Spínač automatický: modul elektrický centrálne v batožinovom priestore A.	60
4	Spínač automatický: modul elektrický centrálne pod odkladacou schránkou A.	60
5	Spínač automatický: modul elektrický centrálne pod odkladacou schránkou A.	60
6	–	–
7	–	–
8	Predné sklo* – strana vodiča	40
9	Stierače	30
10	–	–
11	Ventilátor systému klimatizácie A	40
12	Predné sklo* – strana pasažiera	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Umývač svetlometov	20
16	Aktívne vyrovnávanie svetlometov*	10
17	Modul elektrický centrálne (pod odkladacou schránkou)	20
18	ABS	5
19	Regulovateľná sila riadenia*	5
20	Modul riadenia motora (ECM); prevodovka; SRS	10
21	Vyhrievané trysky na umývač skiel*	10
22	–	–
23	Osvetľovací panel	5
24	–	–
25	–	–

26	–	–
27	Bobiny relé	5
28	Prídavné svetlomety*	20
29	Klaksón	15
30	Bobiny relé; Riadiaca jednotka motora (ECM).	10
31	Riadiaca jednotka – automatická prevodovka	15
32	Kompresor klimatizácie (neplatí pre motory s 4 valcami)	15
33	Bobiny relé klimatizácie; Bobiny relé v studenej zóne motorového priestoru pre Start/Stop.	5
34	Relé štartovacieho motora A	30
35	Riadiaca jednotka motora (motory s 4 valcami) Bobiny zapaľovania (motory s 5-/6 valcami); Kondenzátor (motory s 6 valcami).	20
36	Riadiaca jednotka motora (motory s 4 valcami)	20
	Riadiaca jednotka motora (motory s 5 valcami)	10
37	Motory s 4 valcami: Merač hmotnosti vzduchu; Termostat; Ventil EVAP.	10
	Motory s 5-/6 valcami: Systém vstrekovania;. Merač hmotnosti vzduchu (iba motory s 6 valcami); Riadiaca jednotka motora.	15
38	Kompresor klimatizácie (motory s 5-/6 valcami); Ventily motora; Riadiaca jednotka motora (motory s 6 valcami); Solenoidy (iba 6 valcov bez turba); Merač hmotnosti vzduchu (iba 6 valcov).	10
	Ventily motora; Čerpadlo oleja; Lambda sonda vyhrievaná centrálne (motory s 4 valcami).	15
39	Lambda sondy vyhrievané predné, zadné (motory s 4 valcami); Ventil EVAP (motory s 5-/6 valcami); Vyhrievané kyslíkové senzory (motory s 5-/6 valcami).	15
40	Čerpadlo oleja (automatická prevodovka); Vyhrievač bloku (motory s 5 valcami)	10
	Bobiny zapaľovania	15
41	Detekcia únikov paliva (motory s 5-/6 valcami); Riadiaca jednotka mriežky chladiča (motory s 5 valcami).	5
	Detekcia únikov paliva; Elektromagnet klimatizácie (motory s 4 valcami).	7,5
42	Čerpadlo chladiacej kvapaliny (motory s 4 valcami)	50
43	Ventilátor chladenia	60 (4-/5 valcov)
		80 (6 valcov)
44	Posilňovač riadenia	100
* – Možnosť / dodatočné vybavenie
A – Táto poloha nie je používaná vo vozidlách s voliteľnou funkciou Start/Stop.

Poistky – priestor pre cestujúcich

Schéma poistiek A:

Všeobecné poistky

Schéma poistiek B:

Poistky riadiacej jednotky

Poloha: schéma poistiek A

Č.	Popis	Amperáže [A]
1	Automatický spínač systému Infotainment a poistky 16-20.	40
2	Umývač čelného skla	25
3	–	–
4	–	–
5	–	–
6	Prístup bez kľúča* (madlá dverí)	5
7	–	–
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách cestujúceho	20
10	Ovládacie prvky v zadných dverách pravého cestujúceho	20
11	Ovládacie prvky v zadných dverách ľavého cestujúceho	20
12	Prístup bez kľúča*	7,5
13	Stolička vodiča s pohonom*	20
14	Stolička predného cestujúceho elektricky ovládaná*	20

15	–	–
16	Modul riadenia systému Infotainment	5
17	Systém audio-navigácia: zosilňovač, satelitné rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrická strecha* Osvetlenie kaluže; Senzor systému klimatizácie.	5
22	12 V zásuvky v konzole medzi sedadlami	15
23	Vyhrievané zadné sedadlo* (strana pasažiera).	15
24	Vyhrievané zadné sedadlo* (strana vodiča).	15
25	–	–
26	Vyhrievané predné sedadlo pasažiera*	15
27	Vyhrievané sedadlo vodiča*	15
28	Asistent parkovania*, Modul riadenia ťažného zariadenia*, Kamera asistenta parkovania* Systém informácií o mŕtvom uhle (BLIS)*	5
29	Modul riadenia pohonu všetkých kolies*	15
30	Aktívny systém podvozku*	10

Poloha: schéma poistiek B

Č.	Popis	Amperáž [A]
1	–	–
2	–	–
3	Dodatočné osvetlenie vpredu; Ovládanie okna v dverách vodiča; Sídlo(a) s elektrickým nastavením*; Systém bezdrôtového ovládania HomeLink®*.	7,5
4	Prístrojová doska	5
5	Adaptívny tempomat, varovanie pred kolíziou*.	10
6	Dodatočné osvetlenie; Senzor dažďa.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže.	10
9	Vyhrievaný volant elektricky*	15
10	Vyhrievané čelné sklo elektricky*	15
11	Batožinový priestor – otvorenie	10

12	Elektricky sklopné opierky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému	5
15	–	–
16	Alarm, palubný diagnostický systém	5
17	–	–
18	Systém airbagov; Senzor hmotnosti cestujúceho.	10
19	Systém varovania pred kolíziou*	5
20	Senzor pedála akcelerátora; Funkcia automatického zatmenia zrkadiel, Vyhrievané zadné sedadlá*	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – priestor pre cestujúcich / batožinový priestor

Č.	Popis	Amperáž [A]
1	Brzda parkovania elektrická (ľavá strana).	30
2	Brzda parkovania elektrická (pravá strana).	30
3	Zadné sklo vyhrievané	30
4	Napájanie pre príves 2*	15
5	–	–
6	Napájanie 12 V v batožinovom priestore	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Napájanie pre príves 1*	40
12	–	–

Poistky – zóna studená motorového priestoru (len Štart / Stop)

Č.	Popis	Amperáž [A]
A1	Spínač automatický: modul elektrický centrálne v motorovom priestore.	175
A2	Spínač automatický: panel poistiek pod priestorom pre cestujúcich, modul elektrický centrálne v batožinovom priestore.	175
1	–	–
2	Spínač automatický: panel poistiek B pod priestorom pre cestujúcich.	50
3	Spínač automatický: panel poistiek A pod priestorom pre cestujúcich.	60
4	Spínač automatický: panel poistiek A pod priestorom pre cestujúcich.	60
5	Spínač automatický: modul elektrický centrálne v batožinovom priestore.	60
6	Ventilátor systému klimatizácie	40
7	–	–
8	–	–
9	Relé motorčeka na štartovanie	30
10	Dióda vnútorná	50
11	Batéria pomocná	70
12	Modul elektrický centrálne: referenčné napätie pomocnej batérie; bod nabíjania pomocnej batérie.	15

Volvo S60 II (2016) – schéma poistky

Rok výroby: 2016.

Poistky zapaľovač cigariet (zásuvky napájania) v Volvo S60 sú poistka č. 22 (zásuvky 12 V v stredovej konzole) v poistkovej skrinke “A” pod zásuvkou a poistka č. 7 (zásuvka 12 V zadná) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Motorový priestor

2) Pod zásuvkou poistkovej skrinky A (všeobecné poistky)
3) Pod zásuvkou poistkovej skrinky B (poistky riadiaceho modulu)

Nachádza sa pod poťahom.

4) Batožinový priestor

Nachádza sa za čalúnením na ľavej strane batožinového priestoru.

5) Studená zóna v motorovom priestore (iba Start/Stop)

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Č.	Popis	Amperáž [A]
1	Spínač automatický: modul elektrický centrálne pod zásuvkou A.	50
2	Spínač automatický: modul elektrický centrálne pod zásuvkou.	50
3	Spínač automatický: modul elektrický centrálne v batožinovom priestore A.	60
4	Spínač automatický: modul elektrický centrálne pod zásuvkou A.	60
5	Spínač automatický: modul elektrický centrálne pod zásuvkou A.	60
6	–	–
7	–	–
8	Predné čelné sklo* – strana vodiča	40
9	Stierače	30
10	–	–
11	Ventilátor systému klimatizácie A	40
12	Predné čelné sklo* – strana pasažiera	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Umývač svetlometov	20
16	Aktívne vyrovnávanie smerových svetlometov*	10
17	Modul elektrický centrálne (pod zásuvkou).	20
18	ABS	5
19	Regulovateľná sila riadenia*	5
20	Modul riadenia motora (ECM); Prenos; SRS.	10
21	Vyhrievané trysky umývača skiel*	10
22	–	–
23	Osvetľovací panel	5
24	–	–
25	–	–

26	–	–
27	Bobiny relé	5
28	Prídavné svetlomety*	20
29	Klakson	15
30	Bobiny relé; Riadiaca jednotka motora (ECM).	10
31	Riadiaca jednotka – automatická prevodovka	15
32	Kompresor klimatizácie (neplatí pre motory 4 valce).	15
33	Bobiny relé klimatizácie; Bobiny relé v studenej zóne motorového priestoru pre Start/Stop.	5
34	Relé motora štartovania A	30
35	Riadiaca jednotka motora (motory 4 valce); Bobiny zapaľovania (motory 5 valce).	20
36	Riadiaca jednotka motora (motory 4 valce)	20
	Riadiaca jednotka motora (motory 5 valce)	10
37	Motory 4 valce: Senzor hmotnosti vzduchu; Termostat; Ventil EVAP.	10
	Motory 5 valce: Systém vstrekovania; Riadiaca jednotka motora.	15
38	Kompresor klimatizácie (motory 5-/6 valce); Ventily motora; Riadiaca jednotka motora (motory 6 valce); Solenoidy (iba 6 valce bez turba); Senzor hmotnosti vzduchu (iba 6 valce); Senzor hladiny oleja (iba 5 valce).	10
	Ventily motora; Čerpadlo oleja; Lambda sonda vyhrievaná centrálne (motory 4 valce).	15
39	Predné, zadné vyhrievané lambda sondy (motory 4 valce); Ventil EVAP (motory 5-/6 valce); Vyhrievané senzory kyslíka (motory 5-/6 valce).	15
40	Čerpadlo oleja; Vyhrievač bloku; Čerpadlo chladiacej kvapaliny (motory 5 valce).	10
	Bobiny zapaľovania (motory 4 valce)	15
41	Detekcia únikov paliva (motory 5-/6 valce); Riadiaca jednotka žalúzie chladiča (motory 5 valce).	5
	Detekcia únikov paliva; Elektromagnet klimatizácie (motory 4 valce).	7,5
42	Čerpadlo chladiacej kvapaliny (motory 4 valce)	50
43	Ventilátor chladenia	60, 80 (4 valce)
		60 (5 valce)
44	Posilňovač riadenia	100
* – Možnosť / dodatočné vybavenie
A – Táto poloha sa nepoužíva vo vozidlách s voliteľnou funkciou Start / Stop.

Poistky – odkladacia schránka

Motorový priestor poistky A: Generálne poistky

Motorový priestor poistky B: Poistky riadiacej jednotky

Poloha: motorový priestor poistky A

Nr	Popis	Amperáže [A]
1	Automatický spínač systému Infotainment a poistky 16-20.	40
2	Umývač čelného skla	25
3	–	–
4	–	–
5	–	–
6	Prístup bez kľúča* (madlá dverí)	5
7	–	–
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v zadných dverách pravého pasažiera	20
11	Ovládacie prvky v zadných dverách ľavého pasažiera	20
12	Prístup bez kľúča*	7,5
13	Motorizované sedadlo vodiča*	20
14	Elektricky nastaviteľné sedadlo predného pasažiera*	20

15	–	–
16	Displej systému Infotainment	5
17	Audio-navigačný systém: zosilňovač, satelitné rádio SiriusXM ™*.	10
18	Modul riadenia Sensus	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrická panoráma; Osvetlenie kaluže; Senzor klimatizačného systému.	5
22	12 V zásuvky v konzole medzi sedadlami	15
23	Vyhrievané zadné sedadlo* (strana pasažiera).	15
24	Vyhrievané zadné sedadlo* (strana vodiča).	15
25	–	–
26	Vyhrievané predné sedadlo pasažiera*	15
27	Vyhrievané sedadlo vodiča*	15
28	Asistent parkovania*; Systém informovania o mŕtvom uhle (BLIS)*; Parkovacia kamera*.	5
29	Modul riadenia pohonu všetkých kolies*	15
30	Systém aktívneho odpruženia*	10

Poloha: poistková skrinka B

Č.	Popis	Amperáž [A]
1	–	–
2	–	–
3	Predné doplnkové osvetlenie; Ovládanie okna v dverách vodiča; Elektricky nastaviteľné sedadlá*.	7,5
4	Prístrojová doska	5
5	Adaptívny tempomat, upozornenie na kolíziu*	10
6	Doplnkové osvetlenie; Senzor dažďa*; Systém bezdrôtového ovládania HomeLink®*.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže	10
9	Vyhrievaný volant*	15
10	Vyhrievané čelné sklo*	15
11	Otvorenie batožinového priestoru	10

12	Elektricky sklopné opierky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému	5
15	–	–
16	Alarm, palubný diagnostický systém	5
17	Satellitná rádio*; Zosilňovač audio systému.	10
18	Systém airbagov; Senzor hmotnosti pasažiera.	10
19	Systém varovania pred kolíziou*	5
20	Senzor pedála akcelerátora; Funkcia automatického zatemnenia zrkadiel; Vyhrievané zadné sedadlá*	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – priestor pre cestujúcich/batožinový priestor

Č.	Popis	Amp [A]
1	Elektrická parkovacia brzda (ľavá strana).	30
2	Elektrická parkovacia brzda (pravá strana).	30
3	Vyhrievané zadné sklo	30
4	Prípojky na príves 2*	15
5	–	–
6	12 V zásuvky v batožinovom priestore	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Prípojky na príves 1*	40
12	–	–

Poistky – zóna studená motorového priestoru (len Start/Stop) – Možnosť pre motory 4 valce

Č.	Popis	Amp [A]
A1	Spínač automatický: modul elektrický centrálne v motorovom priestore.	175
A2	Spínač automatický: poistková skrinka pod zásuvkou odkladacej schránky, modul elektrický centrálne v batožinovom priestore.	175
1	–	–
2	Spínač automatický: poistková skrinka B pod zásuvkou odkladacej schránky.	50
3	Spínač automatický: poistková skrinka A pod zásuvkou odkladacej schránky.	60
4	Spínač automatický: poistková skrinka A pod zásuvkou odkladacej schránky.	60
5	Spínač automatický: modul elektrický centrálne v batožinovom priestore.	60
6	Ventilátor systému klimatizácie	40
7	–	–
8	–	–
9	Relé motorčeka štartovania	30
10	Dióda vnútorná	50
11	Batéria pomocná	70
12	Modul elektrický centrálne: referenčné napätie pomocnej batérie; miesto nabíjania pomocnej batérie.	15

Volvo S60 (2017) – schéma poistkovej skrinky

Rok výroby: 2017.

Poistky zásuvky zapaľovača cigariet (zásuvy napájania) vo Volvo S60 sú poistka č. 22 (zásuvky 12 V v konzole tunela) v poistkovej skrinke “A” pod odkladacou schránkou a poistka č. 7 (zásuvka 12 V zadná) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Motorový priestor

2) Pod odkladacou schránkou poistková skrinka A (všeobecné poistky)
3) Pod odkladacou schránkou poistková skrinka B (poistky riadiaceho modulu)

Nachádza sa pod poťahom.

4) Batožinový priestor

Nachádza sa za čalúnením na ľavej strane batožinového priestoru.

5) Studená zóna v motorovom priestore (iba Start/Stop)

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Č.	Popis	Amperáže [A]
1	Spínač automatický: elektrický modul centrálne pod odkladacou schránkou A	50
2	Spínač automatický: elektrický modul centrálne pod odkladacou schránkou	50
3	Spínač automatický: elektrický modul centrálne v batožinovom priestore A	60
4	Spínač automatický: elektrický modul centrálne pod odkladacou schránkou A	60
5	Spínač automatický: elektrický modul centrálne pod odkladacou schránkou A	60
6	–	–
7	–	–
8	Predné čelné sklo*, strana vodiča	40
9	Stierače	30
10	–	–
11	Ventilátor klimatizácie A	40
12	Predné čelné sklo*, strana cestujúceho	40
13	ABS čerpadlo	40
14	ABS ventily	20
15	Postrekovače svetlometov	20
16	Aktívne vyrovnávanie svetlometov v zákrute *	10
17	Elektrický modul centrálne (pod odkladacou schránkou)	20
18	ABS	5
19	Regulovateľná sila riadenia *	5
20	Modul riadenia motora (ECM); Prevodovka; SRS.	10
21	Vyhrievané trysky pre stierač*	10
22	–	–
23	Osvetľovací panel	5
24	–	–
25	–	–

26	–	–
27	Bobiny relé	5
28	Prídavné svetlá *	20
29	Klaksón	15
30	Bobiny relé; Riadiaca jednotka motora (ECM).	10
31	Riadiaca jednotka – automatická prevodovka	15
32	Kompresor klimatizácie (neplatí pre motory s 4 valcami)	15
33	Bobiny relé klimatizácie; Bobiny relé v studenej zóne motorového priestoru pre Start/Stop.	5
34	Relé štartéra A	30
35	Riadiaca jednotka motora (motory s 4 valcami); Zapaľovacie bobiny (motory s 5 valcami).	20
36	Riadiaca jednotka motora (motory s 4 valcami)	20
	Riadiaca jednotka motora (motory s 5 valcami)	10
37	Motory s 4 valcami: merací prístroj hmotnosti vzduchu, termostat, ventil EVAP	10
	Motory s 5 valcami: systém vstrekovania, riadiaca jednotka motora.	15
38	Kompresor klimatizácie (motory s 5 valcami); Ventily motora; Senzor hladiny oleja (len motory s 5 valcami).	10
	Ventily motora; Čerpadlo oleja; Lambda sonda s centrálnym vykurovaním (motory s 4 valcami).	15
39	Predné a zadné vykurované lambda sondy (motory s 4 valcami); Ventil EVAP (motory s 5 valcami); Vykurované senzory kyslíka (motory s 5 valcami).	15
40	Čerpadlo oleja; Ohrievač bloku; Čerpadlo chladiva (motory s 5 valcami).	10
	Zapaľovacie bobiny (motory s 4 valcami)	15
41	Detekcia únikov paliva (motory s 5 valcami); Riadiaca jednotka mriežky chladiča (motory s 5 valcami).	5
	Detekcia únikov paliva; Elektromagnet klimatizácie (motory s 4 valcami).	7,5
42	Čerpadlo chladiva (motory s 4 valcami)	50
43	Ventilátor chladenia	60 alebo 80 (motory s 4 valcami)
		60 (motory s 5 valcami)
44	Posilňovač riadenia	100
* – Možnosť / doplnkové vybavenie, ďalšie informácie, pozri Úvod
A – Táto položka sa nepoužíva vo vozidlách s voliteľnou funkciou Start / Stop

Poistky – priestor pre cestujúcich

Poistková skrinka A: Všeobecné poistky

Poistková skrinka B: Poistky riadiacej jednotky

Poloha: poistková skrinka A

Č.	Popis	Amperáž [A]
1	Automatický spínač systému Infotainment a poistky 16-20	40
2	Striekacie trysky predného čelného skla	25
3	–	–
4	–	–
5	–	–
6	Prístup bez kľúča * (kľučky dverí)	5
7	–	–
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v pravých zadných dverách pasažiera	20
11	Ovládacie prvky v ľavých zadných dverách pasažiera	20
12	Prístup bez kľúča *	7,5
13	Sedadlo vodiča s pohonom *	20
14	Sedadlo predného pasažiera elektricky ovládané *	20

15	–	–
16	Displej systému Infotainment	5
17	Systém audio-navigácia: zosilňovač, satelitný rádio SiriusXM ™*.	10
18	Modul riadenia Sensus	15
19	Kit hands-free Bluetooth	5
20	–	–
21	Aktivátor otváracej strechy*; Osvetlenie pri otvorení dverí; Systém klimatizácie senso.	5
22	12 V zásuvky v konzole medzi sedadlami	15
23	Zadné sedadlo vyhrievané* (strana pasažiera)	15
24	Zadné sedadlo vyhrievané* (strana vodiča)	15
25	–	–
26	Predné sedadlo pasažiera vyhrievané*	15
27	Vodičovo sedadlo vyhrievané*	15
28	Asistent parkovania* Systém informácií o mŕtvom uhle (BLIS)*; Parkovacia kamera*	5
29	Modul riadenia pohonu všetkých kolies *	15
30	Systém aktívneho podvozku *	10

Poloha: poistková skrinka B

Č.	Popis	Amperáže [A]
1	–	–
2	–	–
3	Dodatočné predné osvetlenie; Ovládanie okna v dverách vodiča; Elektricky nastaviteľné sedadlá*.	7,5
4	Prístrojová doska	5
5	Adaptívny tempomat; Upozornenie na kolíziu*.	10
6	Dodatočné osvetlenie; Senzor dažďa*; Systém bezdrôtového ovládania HomeLink®*.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže	10
9	Vyhrievaný volant elektricky*	15
10	Vyhrievané čelné sklo elektricky*	15
11	Otvorenie batožinového priestoru	10

12	Elektricky sklopné opierky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému	5
15	–	–
16	Alarm, diagnostický systém palubného počítača	5
17	Satellitná rádio*; Zosilňovač audio systému.	10
18	Systém airbagov; Senzor hmotnosti cestujúceho.	10
19	Upozornenie na kolíziu*	5
20	Senzor pedála akcelerátora; Funkcia automatického zatmenia zrkadiel; Vyhrievané zadné sedadlá*	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – priestor pre cestujúcich / batožinový priestor

Nr	Popis	Amperáž [A]
1	Elektrická parkovacia brzda (ľavá strana)	30
2	Elektrická parkovacia brzda (pravá strana)	30
3	Vyhrievané zadné sklo	30
4	Napájanie pre príves 2*	15
5	–	–
6	Napájanie 12 V v batožinovom priestore	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Napájanie pre príves 1*	40
12	–	–

Poistky – zóna studená motorového priestoru (iba Štart / Stop) – Možnosť pre motory s 4 valcami

Nr	Popis	Amperáže [A]
A1	Spínač automatický: modul elektrický centrálne v motorovom priestore	175
A2	Spínač automatický: poistková skrinka pod priestorom pre cestujúcich, modul elektrický centrálne v batožinovom priestore	175
1	–	–
2	Spínač automatický: poistková skrinka B pod priestorom pre cestujúcich	50
3	Spínač automatický: poistková skrinka A pod priestorom pre cestujúcich	60
4	Spínač automatický: poistková skrinka A pod priestorom pre cestujúcich	60
5	Spínač automatický: modul elektrický centrálne v batožinovom priestore	60
6	Ventilátor systému klimatizácie	40
7	–	–
8	–	–
9	Relé motorčeka na štartovanie	30
10	Interný dióda	50
11	Batéria pomocná	70
12	Modul elektrický centrálne: referenčné napätie pomocnej batérie, bod nabíjania pomocnej batérie	15

Volvo S60 – schéma poistkovej skrinky

Rok výroby: 2018.

Poistky zásuvky zapaľovača cigariet (zásuvy napájania) v Volvo S60 sú poistka č. 22 (zásuvky 12 V v stredovej konzole) v poistkovej skrinke “A” pod zásuvkou a poistka č. 7 (zásuvka 12 V vzadu) v poistkovej skrinke batožinového priestoru.

Poloha poistkovej skrinky

1) Motorový priestor

2) Pod zásuvkou poistková skrinka A (všeobecné poistky)
3) Pod zásuvkou poistková skrinka B (poistky riadiaceho modulu)

Nachádza sa pod poťahom.

4) Batožinový priestor

Nachádza sa za čalúnením na ľavej strane batožinového priestoru.

5) Studená zóna v motorovom priestore (len Start/Stop)

Motorový priestor

Priradenie poistiek v motorovom priestore (2018)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Spínač obvodu: modul elektrického systému pod odkladacou schránkou (nepoužíva sa vo vozidlách s voliteľnou funkciou Start/Stop)	50
2	Spínač: modul elektrického systému pod odkladacou schránkou	50
3	Spínač obvodu: modul elektrického systému v batožinovom priestore (nepoužíva sa vo vozidlách s voliteľnou funkciou Start/Stop)	60
4	Spínač obvodu: modul elektrického systému pod odkladacou schránkou (nepoužíva sa vo vozidlách s voliteľnou funkciou Start/Stop)	60
5	Spínač obvodu: modul elektrického systému pod odkladacou schránkou (nepoužíva sa vo vozidlách s voliteľnou funkciou Start/Stop)	60
6	–
7	–
8	Predné čelné sklo (možnosť), strana vodiča	40
9	Stierače	30
10	–
11	Ventilátor klimatizačného systému (nepoužíva sa vo vozidlách s voliteľnou funkciou Start/Stop)	40
12	Predné čelné sklo (možnosť), strana pasažiera	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Umývačky svetlometov	20
16	Aktívne svetlomety – vyrovnávanie svetlometov (možnosť)	10
17	Modul elektrického systému (pod odkladacou schránkou)	20
18	ABS	5
19	Regulovateľná sila riadenia (možnosť)	5
20	Modul riadenia motora (ECM); Prevodovka; SRS.	10
21	Vyhrievané trysky (možnosť)	10
22	–
23	Osvetľovací panel	5
24	–

Nr	Popis	Ampére [A]
25	–
26	–
27	Vinutia relé	5
28	Pomocné svetlomety (možnosť)	20
29	Klakson	15
30	Vinutia relé; Modul riadenia motora (ECM).	10
31	Modul riadenia – automatická prevodovka	15
32	Kompresor klimatizácie (nie motory 4 valce)	15
33	Vinutia relé klimatizácie; Vinutia relé v studenej zóne motorového priestoru pre Start/Stop	5
34	Relé štartovacieho motora (nepoužíva sa vo vozidlách s funkciou Start/Stop ako možnosť)	30
35	Modul riadenia motora (motory 4 valce); Vinutia zapaľovania (motory 5 valce).	20
36	Modul riadenia motora (motory 4 valce)	20
36	Modul riadenia motora (motory 5 valce)	10
37	Motory 4 valce: merací prístroj hmotnosti vzduchu, termostat, ventil EVAP	10
37	Motory 5 valce: systém vstrekovania, modul riadenia motora	15
38	Kompresor klimatizácie (motory 5 valce); Ventily motora; Senzor hladiny oleja (iba 5 valce).	10
38	Ventily motora; Čerpadlo oleja; Lambda sonda centrálne vyhrievaná (motory 4 valce).	15
39	Lambda sondy vyhrievané predné/zadné (motory 4 valce); Ventil EVAP (motory 5 valce); Lambda sondy vyhrievané (motory 5 valce).	15
40	Čerpadlo oleja; Vyhrievač bloku; Čerpadlo chladiacej kvapaliny (motory 5 valce).	10
40	Vinutia zapaľovania (motory 4 valce)	15
41	Detekcia únikov paliva (motory 5 valce); Modul riadenia žalúzie chladiča (motory 5 valce).	5
41	Detekcia únikov paliva; Elektromagnetický ventil klimatizácie (motory 4 valce).	7,5
42	Čerpadlo chladiacej kvapaliny (motory 4 valce)	50
43	Ventilátor chladenia	60 alebo 80 (motory 4 valce), 60 (motory 5 valce)
44	Posilňovač riadenia	100

Poistky 16 – 33 a 35 – 41 môžu byť v prípade potreby vymenené kedykoľvek.
Poistky 1 – 15, 34 a 42 – 44 sú relé/spínače automatické a musia byť odstránené alebo vymenené iba technikom servisu Volvo vyškoleným a kvalifikovaným.

Pod odkladacou schránkou (poistková skrinka A)

Priradenie poistiek pod odkladacou schránkou (poistková skrinka A – 2018)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Spínač obvodu informačného a zábavného systému a poistky 16-20	40
2	Lavalampade čelného skla	25
3	–
4	–
5	–
6	Prístup bez kľúča (možnosť) (madlá dverí)	5
7	–
8	Ovládanie v dverách vodiča	20
9	Ovládanie v dverách predného spolujazdca	20
10	Ovládanie v pravých zadných dverách spolujazdca	20
11	Ovládanie v ľavých zadných dverách spolujazdca	20
12	Prístup bez kľúča (možnosť)	7,5
13	Elektricky nastaviteľné sedadlo vodiča (možnosť)	20
14	Elektricky nastaviteľné sedadlo predného spolujazdca (možnosť)	20

Nr	Popis	Ampére [A]
15	–
16	Displej audio-navigačného systému	5
17	Informačný a zábavný systém: zosilňovač, satelitné rádio SiriusXM (možnosť).	10
18	Modul riadenia Sensus	15
19	Bluetooth hands-free kit	5
20
21	Elektrická strecha (možnosť); Vonkajšie osvetlenie; Senzor klimatizačného systému.	5
22	12 V zásuvky v stredovej konzole	15
23	Vyhrievané zadné sedadlo (strana pasažiera) (Možnosť)	15
24	Vyhrievané zadné sedadlo (strana vodiča) (Možnosť)	15
25	–
26	Vyhrievané predné sedadlo pasažiera (Možnosť)	15
27	Vyhrievané sedadlo vodiča (možnosť)	15
28	Asistent parkovania (možnosť); Systém informácie o mŕtvom uhle (BUS) (možnosť); Kamera na asistenciu pri parkovaní (možnosť).	5
29	Modul riadenia pohonu všetkých kolies (možnosť)	15
30	Aktívny systém podvozku (možnosť)	10

Pod odkladacou schránkou (poistková skrinka B)

Priradenie poistiek pod odkladacou schránkou (poistková skrinka B – 2018)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	–
2	–
3	Osvetlenie interiéru vpredu; Elektronická kontrola okien v dverách vodiča; Elektricky nastaviteľné sedadlá (možnosť).	7,5
4	Prístrojová doska	5
5	Adaptívny tempomat; Upozornenie na kolíziu (možnosť).	10
6	Externé osvetlenie; Senzor dažďa (možnosť); HomeLINK (možnosť); Systém bezdrôtového ovládania (možnosť).	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvere nádrže	10
9	Vyhrievaný volant (možnosť)	15
10	Vyhrievané čelné sklo (možnosť)	15
11	Otvorený batožinový priestor	10

Číslo	Popis	Ampére [A]
12	Elektricky sklopné vonkajšie opierky hlavy (možnosť)	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému	5
15
16	Alarm, palubný diagnostický systém	5
17	Satelitný rádio (možnosť); Zosilňovač audio systému.	10
18	Systém airbagov; Senzor hmotnosti cestujúceho.	10
19	Systém varovania pred kolíziou	5
20	Senzor pedálu akcelerátora; Funkcia automatického stmavovania zrkadiel; Vyhrievané zadné sedadlá (možnosť).	7,5
21	–
22	Brzdové svetlá	5
23	Elektrická strecha (možnosť)	20
24	Imobilizér	5

Oblasť nakládky (batožinový priestor)

Priradenie poistiek v priestore nakládky

Nr	Popis	Ampére [A]
1	Elektrická parkovacia brzda (ľavá strana)	30
2	Elektrická parkovacia brzda (pravá strana)	30
3	Vyhrievané zadné sklo	30
4	Zásuvka prívesu 2 (možnosť)	15
5	–
6
7	Zásuvka 12 V vzadu	15
8	–	–
9	–	–
10	–	–
11	Zásuvka prívesu 1 (možnosť)	40
12	–	–

Studená zóna v motorovom priestore

Priradenie poistiek v studenej zóne motorového priestoru (2018)

Nr	Popis	Ampére [A]
A1	Spínač: modul elektrického systému v motorovom priestore	175
A2	Spínač: poistková skrinka pod zásuvkou, modul elektrického systému v batožinovom priestore	175
1
2	Spínač: poistková skrinka B pod zásuvkou	50
3	Spínač: poistková skrinka A pod zásuvkou	60
4	Spínač: poistková skrinka A pod zásuvkou	60
5	Spínač: modul elektrického systému v batožinovom priestore	60
6	Ventilátor systému klimatizácie	40
7
8
9	Relé motorčeka na štartovanie	30
10	Interný dióda	50
11	Pomocná batéria	70
12	Modul elektrického systému: referenčné napätie pomocnej batérie, bod nabíjania pomocnej batérie	15

Poistky A1, A2 a 1–11 sú relé/spínače automatické a musia byť odstránené alebo nahradené iba technikom servisného strediska Volvo vyškoleným a kvalifikovaným.
Poistka 12 môže byť nahradená kedykoľvek, ak je to potrebné.

Volvo S60 (2019-…) – schéma poistkovej skrinky

Rok výroby: 2019.

Poistky zapaľovača cigariet (zásuvka napájania) v Volvo S60 sú poistky č. 24 (zásuvka 12 V v konzole medzi prednými sedadlami), č. 25 (zásuvka 12 V v konzole medzi zadnými sedadlami), č. 26 (zásuvka 12 V v batožinovom priestore) v poistkovej skrinke motorového priestoru a poistka č. 2 (elektrická zásuvka v konzole medzi zadnými sedadlami) v poistkovej skrinke pod odkladacou schránkou.

Poloha poistkovej skrinky

Motorový priestor

Poistková skrinka pod odkladacou schránkou

Poistková skrinka v batožinovom priestore

Schémy poistkových skríň

2019

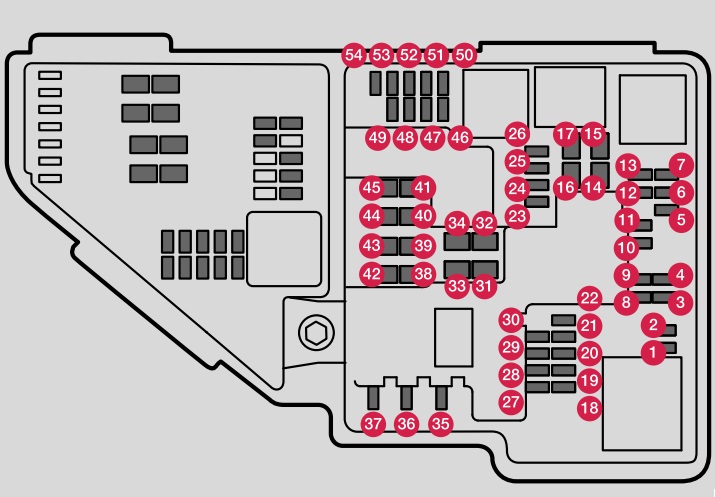

Motorový priestor

Priradenie poistiek v motorovom priestore (2019)

Nr	Amp [A]	Popis
Nr	Amp [A]	Popis
1	–	Nepoužíva sa
2	–	Nepoužíva sa
3	–	Nepoužíva sa
4	15	Bobiny zapaľovania (benzín); zapaľovacie sviečky (benzín)
5	15	Elektromagnetický ventil čerpadla oleja; magnetická spojka klimatizácie; vyhrievaná lambda sonda, stredná (benzín); vyhrievaná lambda sonda zadná (nafta).
6	7.5	Regulátory podtlaku; ventil; impulzný ventil výkonu (nafta).
7	20	Modul riadenia motora; regulačný prvok; jednotka telesa škrtítka; ventil EGR (nafta); snímač polohy turbodúchadla (nafta); ventil turbodúchadla (benzín).
8	5	Modul riadenia motora
9	–	Nepoužíva sa
10	10	Solenoidy (benzín); ventil; termostat chladenia motora (benzín); čerpadlo chladenia EGR (nafta); modul riadenia predohrevu (nafta).
11	5	Modul riadenia žalúzie spojlera; modul riadenia žalúzie chladiča; vinutia relé impulzného výkonu (nafta)
12	–	Nepoužíva sa
13	20	Modul riadenia motora
14	40	Štartér
15	Bypass	Štartér
16	30	Vyhrievač palivového filtra (nafta)
17	–	Nepoužíva sa
18	–	Nepoužíva sa
19	–	Nepoužíva sa
20	–	Nepoužíva sa
21	–	Nepoužíva sa
22	–	Nepoužíva sa
23	–	Nepoužíva sa
24	15	Zásuvka 12 V v konzole medzi prednými sedadlami
25	15	Zásuvka 12 V v konzole medzi zadnými sedadlami
26	15	Zásuvka 12 V v batožinovom priestore / nákladovom priestore
27	–	Nepoužíva sa

Číslo	Amp [A]	Popis
28	15	Svetlomet ľavý, niektoré modely s LED
29	15	Svetlomet pravý, niektoré modely s LED
30	–	Nepoužíva sa
31	–	Nepoužíva sa
32	–	Nepoužíva sa
33	25	Umývanie svetlometov
34	25	Umývanie čelného skla
35	15	Modul riadenia prevodovky
36	20	Klakson
37	5	Výstražná siréna
38	40	Modul riadenia brzdového systému (ventily, parkovacia brzda)
39	30	Tergáč
40	–	Nepoužíva sa
41	–	Nepoužíva sa
42	20	Stacionárne kúrenie
43	–	Nepoužíva sa
44	–	Nepoužíva sa
45	–	Nepoužíva sa
46	5	Napájanie s zapnutým zapaľovaním: modul riadenia motora, prvky prevodovky, elektrický posilňovač riadenia, centrálny elektrický modul, modul riadenia brzdového systému.
47	–	Nepoužíva sa
48	7.5	Svetlomet pravý
48	15	Svetlomet pravý, niektoré modely s LED
49	–	Nepoužíva sa
50	–	Nepoužíva sa
51	5	Modul riadenia pripojenia batérie
52	5	Airbag
53	7.5	Svetlomet ľavý
53	15	Svetlomet ľavý, niektoré modely s LED
54	5	Senzor pedálu akcelerátora

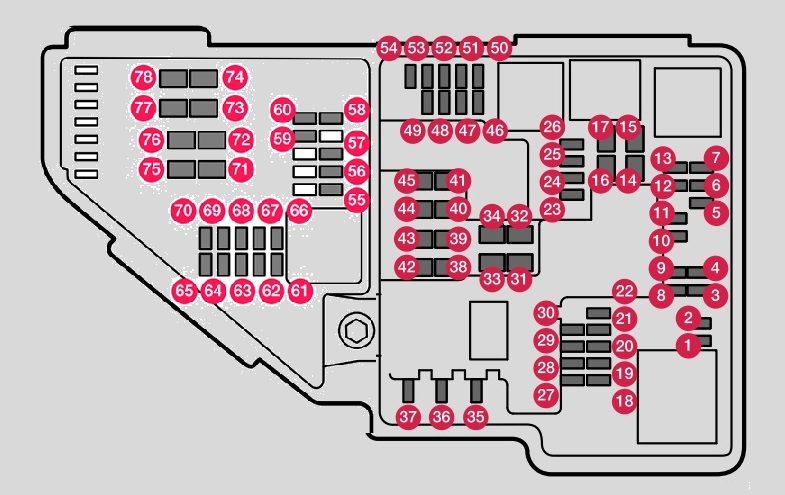

Compartment motora (Twin Engine)

Priradenie poistiek v motorovom priestore (2019, Twin Engine)

Nr	Amp [A]	Popis
Nr	Amp [A]	Popis
1	–	Nepoužíva sa
2	–	Nepoužíva sa
3	–	Nepoužíva sa
4	5	Modul riadenia aktuátora pre aktiváciu, zmenu prevodového stupňa, automatickú prevodovku
5	5	Modul riadenia ohrievača chladiacej kvapaliny s vysokým napätím
6	5	Modul riadenia pre klimatizáciu; Uzatvárací ventil výmenníka tepla; Uzatvárací ventil chladiacej kvapaliny cez vykurovací systém
7	5	Hybridný riadiaci modul batérie; Invertor s vysokým napätím pre kombinovaný generátor, štartér s vysokým napätím s invertorom napätia 500 V-12 V.
8	–	Nepoužíva sa
9	10	Prevodník pre riadenie napájania elektrického motora zadnej nápravy
10	10	Hybridný riadiaci modul batérie; Invertor s vysokým napätím pre kombinovaný generátor, štartér s vysokým napätím s invertorom napätia 500 V-12 V.
11	5	Modul nabíjania
12	10	Uzatvárací ventil chladiacej kvapaliny hybridnej batérie; Čerpadlo chladiacej kvapaliny 1 pre hybridnú batériu.
13	10	Čerpadlo chladiacej kvapaliny pre systém elektrického pohonu
14	25	Ventilátor chladenia hybridnej komponenty
15	–	Nepoužíva sa
16	–	Nepoužíva sa
17	–	Nepoužíva sa
18	–	Nepoužíva sa
19	–	Nepoužíva sa
20	–	Nepoužíva sa
21	–	Nepoužíva sa
22	–	Nepoužíva sa
23	–	Nepoužíva sa
24	15	Zásuvka 12 V v konzole medzi prednými sedadlami
25	15	Zásuvka 12 V v konzole medzi zadnými sedadlami
26	15	Zásuvka 12 V v batožinovom priestore / nákladovom priestore; USB porty pre iPad.
27	–	Nepoužíva sa
28	–	Nepoužíva sa
29	–	Nepoužíva sa
30	–	Nepoužíva sa
31	–	Nepoužíva sa
32	–	Nepoužíva sa
33	25	Umývač svetlometov
34	25	Umývač čelného skla
35	–	Nepoužíva sa
36	20	Klakson
37	5	Siréna na varovanie
38	40	Modul riadenia brzdového systému (ventily, parkovacia brzda)
39	30	Tergáč

Nr	Amp [A]	Popis
40	–	Nepoužíva sa
41	–	Nepoužíva sa
42	20	Stacionárne vykurovanie
43	40	Modul riadenia brzdového systému (ABS čerpadlo)
44	–	Nepoužíva sa
45	–	Nepoužíva sa
46	5	Napájanie so zapnutým zapaľovaním: modul riadenia motora; prvky prevodovky, elektrický posilňovač riadenia, elektrický modul centrálne.
47	5	Externý zvuk vozidla (na niektorých trhoch)
48	7.5	Pravý svetlomet
48	15	Pravý svetlomet, niektoré modely s LED
49	–	Nepoužíva sa
50	–	Nepoužíva sa
51	–	Nepoužíva sa
52	5	Airbag
53	7.5	Ľavý svetlomet
53	15	Ľavý svetlomet, niektoré modely s LED
54	5	Senzor pedálu akcelerátora
55	15	Modul riadenia prevodovky; Modul riadenia páky prevodovky.
56	5	Modul riadenia motora
57	–	Nepoužíva sa
58	–	Nepoužíva sa
59	–	Nepoužíva sa
60	–	Nepoužíva sa
61	20	Modul riadenia motora; Regulačný prvok; Jednotka telesa škrtiacej klapky; Ventil turbodúchadla.
62	10	Solenoidy; Ventil; Termostat chladenia motora
63	7.5	Regulátory podtlaku; Ventil.
64	5	Modul riadenia žalúzie spojlera; Modul riadenia žalúzie chladiča
65	–	Nepoužíva sa
66	15	Predná vyhrievaná lambda sonda; Zadná vyhrievaná lambda sonda.
67	15	Elektromagnetický ventil olejového čerpadla; Magnetická spojka klimatizácie; Vyhrievaný senzor kyslíka (centrálny).
68	–	Nepoužíva sa
69	20	Modul riadenia motora
70	15	Zapaľovacie cievky; Zapaľovacie sviečky.
71	–	Nepoužíva sa
72	–	Nepoužíva sa
73	30	Modul riadenia olejového čerpadla prevodovky
74	40	Modul riadenia vákuového čerpadla
75	25	Aktuátor prevodovky
76	–	Nepoužíva sa
77	–	Nepoužíva sa
78	–	Nepoužíva sa

Pod odkladacou schránkou

Priradenie poistiek pod odkladacou schránkou (2019)

Nr	Amp [A]	Popis
Nr	Amp [A]	Popis
1	–	Nie je použité
2	30	Elektrická zásuvka v konzole medzi zadnými sedadlami
3	–	Nie je použité
4	5	Senzor pohybu
5	5	Multimediálny prehrávač
6	5	Prístrojová doska
7	5	Tlačidlá centrálnej konzoly
8	5	Senzor slnka
9	–	Nie je použité
10	–	Nie je použité
11	5	Modul volantu
12	5	Modul na ovládanie spínača štartovania a parkovacej brzdy
13	15	Vyhrievaný modul volantu
14	–	Nie je použité
15	–	Nie je použité
16	–	Nie je použité
17	–	Nie je použité
18	10	Modul riadenia klimatizačného systému
19	–	Nie je použité
20	10	Konektor dátovej zbernice OBD-II
21	5	Centrálny displej
22	40	Modul ventilátora klimatizačného systému (predný)
23	5	USB ROZDELIŤ
24	7.5	Osvetlenie prístrojov; Vnútorné osvetlenie; Funkcia automatického zatemnenia zrkadla; Senzory dažďa a svetla; Ovládač v zadnej konzole medzi sedadlami, zadné sedadlo; Predné sedadlá elektricky nastaviteľné; Ovládacie panely zadných dverí; Modul ventilátora klimatizačného systému ľavý / pravý.
25	5	Modul riadenia funkcií asistencie vodiča
26	20	Panoramatická strecha s roletou
27	5	Head-up displej
28	5	Osvetlenie priestoru pre cestujúcich
29	–	Nie je použité

Nr	Amp [A]	Popis
30	5	Displej stropnej konzoly (upozornenie na zapnutie bezpečnostných pásov, indikátor bočného airbagu cestujúceho)
31	–	Nepoužíva sa
32	–	Nepoužíva sa
33	20	Modul dverí v pravých zadných dverách
34	10	Poistky v batožinovom priestore / priestore na náklad
35	5	Modul riadenia pre vozidlo pripojené na Internet; Modul riadenia pre Volvo On Call.
36		Modul dverí v ľavých zadných dverách
37	40	Modul riadenia Infotainment (zesilovač)
38	–	Nepoužíva sa
39	5	Modul antény multiband
40	5	Funkcia masáže predného sedadla
41	–	Nepoužíva sa
42	–	Nepoužíva sa
43	15	Modul riadenia čerpadla paliva
44	–	Nepoužíva sa
45	–	Nepoužíva sa
46	15	Vyhrievanie sedadla vodiča
47	15	Vyhrievanie sedadla predného cestujúceho
48	7.5	Čerpadlo chladiacej kvapaliny
49	–	Nepoužíva sa
50	20	Modul dverí v ľavých predných dverách
51	20	Modul aktívneho riadenia podvozku
52	–	Nepoužíva sa
53	10	Modul riadenia Sensus
54	–	Nepoužíva sa
55	–	Nepoužíva sa
56	20	Modul dverí v pravých predných dverách
57	–	Nepoužíva sa
58	5	Televízia (iba na niektorých trhoch)
59	15	Hlavná poistka pre poistky 52, 53, 57 a 58

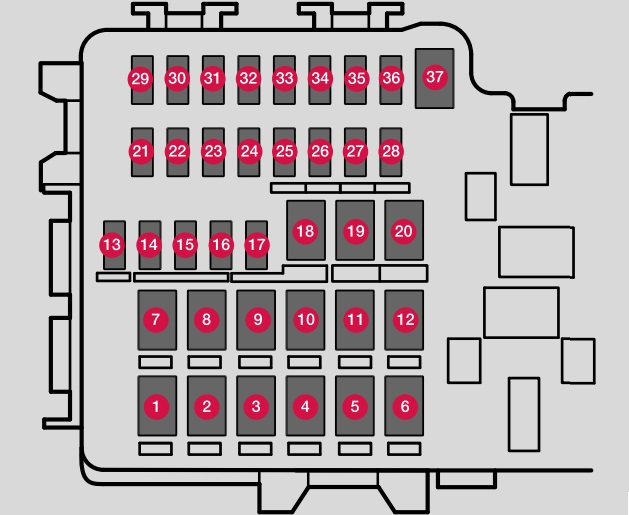

Schéma poistiek v batožinovom priestore

Priradenie poistiek v batožinovom priestore (2019)

Nr	Amp [A]	Popis
Nr	Amp [A]	Popis
1	–	Nepoužíva sa
2	–	Nepoužíva sa
3	40	Kompressor pneumatického odpruženia
4	15	Motor zamykania operadla zadného sedadla, pravá strana
5	–	Nepoužíva sa
6	15	Motor zamykania operadla zadného sedadla, ľavá strana
7	20	Elektrické sedadlo predného pasažiera; Modul pravých zadných dverí.
8	–	Nepoužíva sa
9	25	Deaktivácia napájania
10	20	Elektrické sedadlo predného pasažiera; Modul pravých predných dverí.
11	40	Modul riadenia ťažného zariadenia
12	40	Modul predpínača bezpečnostného pásu (pravá strana)
13	5	Vnútorné vinutia relé
14	–	Nepoužíva sa
15	5	Modul detekcie pohybu nohy na otvorenie zámku batožinového priestoru
16	–	USB koncentrátor / prístupový port
17	–	Nepoužíva sa
18	25	Modul riadenia ťažného zariadenia

Nr	Amp [A]	Popis
18	40	Modul príslušenstva
19	20	Sedadlo vodiča s elektrickým ovládaním
20	40	Modul predpínača bezpečnostného pásu (ľavá strana)
21	5	Kamera na asistenciu pri parkovaní
22	–	Nepoužíva sa
23	–	Nepoužíva sa
24	–	Nepoužíva sa
25	–	Nepoužíva sa
26	5	Modul riadenia airbagov a predpínačov bezpečnostných pásov
27	–	Nepoužíva sa
28	15	Zadné vyhrievané sedadlo (ľavá strana)
29	–	Nepoužíva sa
30	5	Informácie o mŕtvom uhle (BUS); Modul vonkajšieho riadenia signálu cúvania.
31	–	Nepoužíva sa
32	5	Moduly pre predpínače bezpečnostných pásov
33	5	Aktuátor systému emisie výfukových plynov (benzín, niektoré varianty motora)
34	–	Nepoužíva sa
35	15	Modul riadenia pohonu všetkých kolies (AWD)
36	15	Zadné vyhrievané sedadlo (pravá strana)
37	–	Nepoužíva sa

Volvo S60 – schéma poistkovej skrinky

Rok výroby: 2020, 2021, 2022.

Poistky zapaľovača cigariet (zásuvky napájania) v Volvo S60 sú poistky 2 (predná) v poistkovej skrinke v kabíne, ako aj 24(predná), 25(druhá rada), 26(batožinový priestor) v poistkovej skrinke v motorovom priestore.

2020

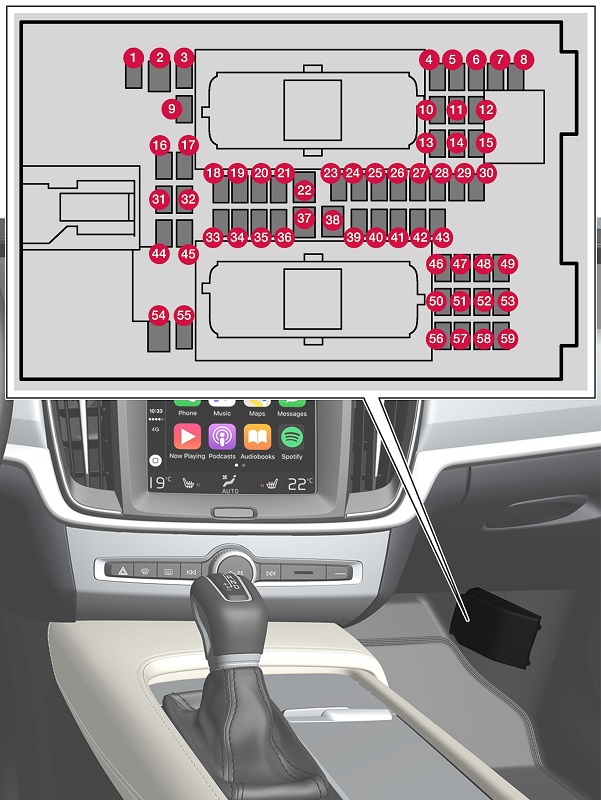

Poistky pod priestorom pre cestujúcich

.

Číslo	Popis	Ampére [A]	Typ
Číslo	Popis	Ampére [A]	Typ
1	–	–	Micro
2	Prítomnosť elektriny v konzole medzi sedadlami, vedľa priestoru pre nohy cestujúcich vzadu	30	MCase
3	–	–	Micro
4	Detektor pohybu	5	Micro
5	Multimediálny prehrávač	5	Micro
6	Displej vodiča	5	Micro
7	Tlačidlová klávesnica v stredovej konzole	5	Micro
8	Detektor slnečného osvetlenia	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Elektronický modul volantu	5	Micro
12	Modul spínača štartovania a parkovacej brzdy	5	Micro
13	Modul vyhrievaného volantu	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Modul riadenia systému klimatizácie	10	Micro
19	Blokovanie volantu	7,5	Micro
20	Diagnostický port OBDII	10	Micro
21	Centrálny displej	5	Micro
22	Modul ventilátora systému klimatizácie, predný	40	MCase
23	USB koncentrátor	5	Micro
24	Osvetlenie ovládacích prvkov; Osvetlenie kabíny; Stmavenie vnútorného spätného zrkadla; Detektor dažďa a svetla; Tlačidlová klávesnica v konzole medzi sedadlami vedľa priestoru pre nohy cestujúcich vzadu; Elektricky nastaviteľné predné sedadlá; Ovládacie panely vo dverách vzadu; Modul ventilátora systému klimatizácie vľavo/vpravo.	7,5	Micro
25	Modul riadenia funkcií asistencie vodiča	5	Micro
26	Stropná vitrína	20	Micro
27	Head-up displej na čelnom skle	5	Micro
28	Spínač osvetlenia kabíny	5	Micro
29	Doska pre bezdrôtové nabíjanie	5	Micro

Číslo	Popis	Ampére [A]	Typ
30	Displej konzoly stropu	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Modul dverí na pravej zadnej strane	20	Micro
34	Poistková skrinka, priestor pre batožinu	10	Micro
35	Modul riadenia konektivity internetu auta; Modul riadenia Volvo On Call.	5	Micro
36	Modul dverí na ľavej zadnej strane	20	Micro
37	Audio zariadenie (zosilňovač)	40	MCase
38	–	–	MCase
39	Multibandová anténa	5	Micro
40	Modul riadenia funkcií komfortu sedadla, predného	5	Micro
41	Blokátor proti alkoholu	5	Micro
42	–	–	Micro
43	Modul riadenia čerpadla paliva	15	Micro
44	Elektromagnetický ventil čerpadla oleja prevodovky; Menič 48 V; Modul štartovania motora.	5	Micro
45	–	–	Micro
46	Vyhrievanie sedadla vodiča	15	Micro
47	Vyhrievanie predného sedadla cestujúceho	15	Micro
48	Čerpadlo chladiacej kvapaliny	7,5	Micro
49	–	–	Micro
50	Modul dverí na ľavej prednej strane	20	Micro
51	Modul riadenia odpruženia (aktívne)	20	Micro
52	–	–	Micro
53	Modul riadenia systému Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Modul dverí na pravej prednej strane	20	Micro
57	–	–	Micro
58	TV (niektoré trhy)	5	Micro
59	Hlavná poistka pre poistky 52, 53, 57 a 58	15	Micro

Poistky v batožinovom priestore

.

Číslo	Popis	Ampére [A]	Typ
Číslo	Popis	Ampére [A]	Typ
1	Vyhrievanie zadného skla	30	MCase
2	–	–	MCase
3	Kompresor pneumatického odpruženia	40	MCase
4	Blokovanie motora operadla pravého zadného sedadla	15	MCase
5	–	–	MCase
6	Blokovanie motora operadla ľavého zadného sedadla	15	MCase
7	Modul dverí na pravej zadnej strane	20	MCase
8	Modul riadenia systému znižovania oxidov dusíka (NOx) v dieselovom motore	30	MCase
9	–	–	MCase
10	Predné sedadlo pasažiera s elektrickým nastavením; Modul dverí na pravej prednej strane.	20	MCase
11	Modul riadenia ťažného zariadenia	40	MCase
12	Modul predpínača bezpečnostného pásu, pravá strana	40	MCase
13	Vnútorné cievky relé	5	Micro
14	Modul riadenia systému znižovania oxidov dusíka (NOx) v dieselovom motore	15	Micro
15	Modul dverí na ľavej zadnej strane	20	Micro
16	Blokovanie proti alkoholu, USB koncentrátor/zásuvka na príslušenstvo	5	Micro
17	–	–	Micro
18	Modul riadenia ťažného zariadenia	25	MCase

Číslo	Popis	Ampére [A]	Typ
Modul príslušenstva	40
19	Elektricky nastaviteľné sedadlo vodiča; Modul dverí na ľavej prednej strane.	20	MCase
20	Modul predpínača bezpečnostného pásu, ľavá strana	40	MCase
21	Kamera na parkovanie	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Vyhrievanie sedadla, zadné ľavé	15	Micro
29	–	–	Micro
30	Informácie o mŕtvom uhle (BLIS): Modul riadenia, vonkajší signál cúvania	5	Micro
31	–	–	Micro
32	Modul predpínača bezpečnostného pásu, pravá strana	5	Micro
33	Aktivátor recirkulácie výfukových plynov (benzín, niektoré verzie motora)	5	Micro
34	–	–	Micro
35	Modul riadenia All Wheel Drive (AWD)	15	Micro
36	Vyhrievanie sedadla, zadné pravé	15	Micro
37	–	–	MCase

Poistky v motorovom priestore

.

Číslo	Popis	Ampére [A]	Typ
Číslo	Popis	Ampére [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Modul tlaku pre preplňovanie, turbokompresor; Skupina lambda sond.	15	Micro
4	Svetlomety zapaľovania/ cievky zapaľovania (benzínový motor); Skupina senzorov výfukového systému, častice/oxid dusíka (naftový motor).	15	Micro
5	Elektromagnetický ventil olejovej pumpy motora; Skupina lambda sond; Elektromagnetický ventil kompresora klimatizácie.	15	Micro
6	Sensor úrovne a teploty oleja; Modul zapaľovacích sviečok (naftový motor); Skupina komponentov motora 1 (komponenty súvisiace s prevádzkovaním motora, vrátane turbokompresora/kompresora. Zloženie závisí od variantu motora).	7,5	Micro
7	Modul riadenia motora; Modul riadenia klapky; Skupina komponentov motora 2 (komponenty súvisiace s prevádzkovaním motora, vrátane turbokompresora/kompresora. Zloženie závisí od variantu motora).	20	Micro
8	Modul riadenia motora (ECM)	5	Micro
9	–	–	Micro
10	Modul zapaľovacích sviečok (naftový motor); Skupina komponentov motora 3 (komponenty súvisiace s prevádzkovaním motora, vrátane turbokompresora/kompresora a chladenia/kontrola teploty prevodového systému. Zloženie závisí od variantu motora).	10	Micro
11	Modul riadenia, žalúzie spojlera; Modul riadenia, žalúzie chladiča; Cievky relé funkcie Power Pulse (PowerPulse) (naftový motor); Prepínací ventil, chladiaca kvapalina.	5	Micro
12	Čerpadlo chladiacej kvapaliny	15	Micro
13	Modul riadenia motora (ECM)	20	Micro
14	Štartér	40	MCase
15	Štartér	Ústie	MCase
16	Ohrievač filtra paliva (naftový motor)	30	MCase
17	–	–	MCase
18	Modul výpočtu	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Kamera ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	Elektrická zásuvka 12 V v konzole medzi sedadlami, predná	15	Micro
25	Elektrická zásuvka 12 V v konzole medzi sedadlami, vedľa priestoru pre nohy cestujúcich druhej rady	15	Micro
26	Elektrická zásuvka 12 V v batožinovom priestore	15	Micro
27	–	–	Micro

Číslo	Popis	Ampére [A]	Typ
28	Svetlomet ľavý, LED	15	Micro
29	Svetlomet pravý, LED	15	Micro
30	–	–	Micro
31	Vyhrievanie čelného skla ľavá strana	Bocca	MCase
32	Vyhrievanie čelného skla ľavá strana	40	MCase
33	Striekacie trysky svetlometov	25	MCase
34	Čerpadlo kvapaliny ostrekovača	25	MCase
35	Modul riadenia prevodovky; Elektrická páka prevodovky.	15	Micro
36	Hlasový signál	20	Micro
37	Výstražná siréna	5	Micro
38	Modul riadenia brzdového systému (ventily, parkovacia brzda)	40	MCase
	Modul riadenia bŕzd v aute s batériou 48 V	30	MCase
39	Stierače čelného skla	30	MCase
40	–	–	MCase
41	Vyhrievanie čelného skla pravá strana	40	MCase
42	Vyhrievač parkovania	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Vyhrievanie čelného skla pravá strana	Bocca	MCase
46	Napájané pri zapnutom zapaľovaní: Modul riadenia motora; Komponenty prevodovky; Elektrické posilňovač riadenia; Modul centrálneho elektrického riadenia; Modul riadenia brzdového systému	5	Micro
47	–	–	Micro
48	Svetlomet pravý, LED	15	Micro
49	Blokátor proti alkoholu	5	Micro
50	–	–	Micro
51	Modul riadenia zapálenia batérie	5	Micro
52	Airbag; senzor hmotnosti pasažiera	5	Micro
53	Svetlomet ľavý, LED	15	Micro
54	Senzor pedála akcelerátora	5	Micro

2021

Poistky pod priestorom pre cestujúcich

.

Číslo	Popis	Ampére [A]	Typ
Číslo	Popis	Ampére [A]	Typ
1	Modul riadenia, batéria 48 V	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Detektor pohybu	5	Micro
5	–	–	Micro
6	Displej vodiča	5	Micro
7	Klávesnica, stredová konzola	5	Micro
8	Detektor slnečného svetla	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Elektronický modul volantu	5	Micro
12	Modul riadenia, spínač štartovania a parkovacej brzdy	5	Micro
13	Vyhrievaný volant	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Modul riadenia, klimatizácia	10	Micro
19	Zámok volantu	7,5	Micro
20	Diagnostický port	10	Micro
21	Centrálny displej	5	Micro
22	Modul ventilátora systému klimatizácie, predný	40	MCase
23	USB koncentrátor	5	Micro
24	Ovládanie osvetlenia; Spínač osvetlenia kabíny; Stmievanie, vnútorné zrkadlo; Senzory dažďa a svetla; Predné sedadlá s elektrickým nastavením; Ovládacie panely, zadné dvere; Modul ventilátora, klimatizácia; Klávesnica, konzola medzi sedadlami, priestor pre nohy zadných cestujúcich.	7,5	Micro
25	Modul riadenia, funkcie asistencie vodiča	5	Micro
26	Stropná konzola	20	Micro
27	Head-up displej na čelnom skle	5	Micro
28	Spínač osvetlenia kabíny	5	Micro
29	Doska pre bezdrôtové nabíjanie	5	Micro

Číslo	Popis	Ampére [A]	Typ
30	Displej konzoly stropu	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Modul dverí, pravé zadné	20	Micro
34	Poistková skrinka, priestor pre batožinu	10	Micro
35	Modul riadenia, konektivita internetu vozidla; Modul riadenia, Volvo On Call.	5	Micro
36	Modul dverí, ľavé zadné	20	Micro
37	Audio zariadenie (zesilovač)	40	MCase
38	–	–	MCase
39	Anténa multiband	5	Micro
40	Modul riadenia, funkcie komfortu sedadla, predné	5	Micro
41	Blokovanie proti alkoholu	5	Micro
42	–	–	Micro
43	Modul riadenia, čerpadlo paliva	15	Micro
44	Vinutie relé, čerpadlo oleja prevodovky; Menič 48 V; Modul štartovania motora.	5	Micro
45	–	–	Micro
46	Vyhrievanie sedadla vodiča	15	Micro
47	Vyhrievanie predného sedadla pasažiera	15	Micro
48	Čerpadlo chladiacej kvapaliny	7,5	Micro
49	–	–	Micro
50	Modul dverí, predné ľavé	20	Micro
51	Modul, aktívne odpruženie	20	Micro
52	Opätovné otvorenie batožinového priestoru/dverí batožinového priestoru pohybom nohy	5	Micro
53	Modul Infotainment	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Predný svetlomet pasažiera s elektrickým nastavením	20	Micro
57	–	–	Micro
58	TV (niektoré trhy)	5	Micro
59	Hlavná poistka pre poistky 52, 53, 57 a 58 (skupina systému Infotainment)	15	Micro

Poistky v batožinovom priestore

.

Číslo	Popis	Ampére [A]	Typ
Číslo	Popis	Ampére [A]	Typ
1	Vyhrievanie zadného okna	30	MCase
2	Centrálny elektrický riadiaci modul	40	MCase
3	–	–	MCase
4	Motor zámku opierky chrbta, pravá zadná strana	15	MCase
5	–	–	MCase
6	Motor zámku opierky chrbta, ľavá zadná strana	15	MCase
7	Modul dverí, pravá zadná strana	20	MCase
8	Modul riadenia systému znižovania oxidov dusíka (NOx) v dieselovom motore	30	MCase
9	–	–	MCase
10	Predné sedadlo pre cestujúceho s elektrickým nastavením; Modul dverí, pravá predná strana.	20	MCase
11	Modul riadenia ťažného zariadenia	40	MCase
12	Modul predpínača bezpečnostného pásu, pravá strana	40	MCase
13	Vnútorné cievky relé	5	Micro
14	Modul riadenia systému znižovania oxidov dusíka (NOx) v dieselovom motore	15	Micro
15	Modul dverí, ľavá zadná strana	20	Micro
16	Protialkoholový zámok	5	Micro
17	–	–	Micro
18	Modul riadenia ťažného zariadenia	25	MCase

Číslo	Popis	Ampére [A]	Typ
Modul príslušenstva	40
19	Elektricky nastaviteľné sedadlo vodiča; Modul dverí, ľavé predné.	20	MCase
20	Modul predpínača bezpečnostného pásu, ľavá strana	40	MCase
21	Parkovacia kamera	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Vyhrievanie sedadla, zadné ľavé	15	Micro
29	–	–	Micro
30	Informácie o mŕtvom uhle (BLIS)	5	Micro
31	–	–	Micro
32	Modul predpínača bezpečnostného pásu, pravá strana	5	Micro
33	Aktuátor, systém výfuku (benzínový motor)	5	Micro
34	–	–	Micro
35	Modul riadenia All Wheel Drive (AWD)	15	Micro
36	Vyhrievanie sedadla, zadné pravé	15	Micro
37	–	–	MCase

Poistky v motorovom priestore

.

Číslo	Popis	Ampére [A]	Typ
Číslo	Popis	Ampére [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Modul tlaku pre turbodúchadlo, turbokompresor Skupina lambda sond	15	Micro
4	Svetlomety zapalovania/zapalovacie cewki (benzínový motor); Skupina senzorov výfukového systému, častice/toxíny dusíka (naftový motor).	15	Micro
5	Elektromagnetický ventil olejového čerpadla motora; Skupina lambda sond; Elektromagnetický ventil kompresora klimatizácie.	15	Micro
6	Senzor úrovne a teploty oleja; Modul zapaľovacích sviečok (naftový motor); Skupina komponentov motora 1 (komponenty súvisiace s prevádzkou motora, vrátane turbodúchadla/kompresora. Zloženie závisí od variantu motora).	7,5	Micro
7	Modul riadenia motora (ECM); Modul riadenia klapky; Skupina komponentov motora 2 (komponenty súvisiace s prevádzkou motora, vrátane turbodúchadla/kompresora. Zloženie závisí od variantu motora).	20	Micro
8	Modul riadenia motora (ECM)	5	Micro
9	–	–	Micro
10	Modul zapaľovacích sviečok (naftový motor) Skupina komponentov motora 3 (komponenty súvisiace s prevádzkou motora, vrátane turbodúchadla/kompresora a chladenia/kontrola teploty prevodového systému. Zloženie závisí od variantu motora).	10	Micro
11	Modul riadenia, žalúzie spojlera; Modul riadenia, žalúzie chladiča; Cievky relé funkcie Power Pulse (PowerPulse) (naftový motor); Prepínací ventil, chladiaca kvapalina.	5	Micro
12	Čerpadlo chladiacej kvapaliny	15	Micro
13	Modul riadenia motora (ECM)	20	Micro
14	Štartér	40	MCase
15	Štartér	Ústie	MCase
16	Ohrievač filtra paliva (naftový motor)	30	MCase
17	–	–	MCase
18	Modul výpočtu	5	Micro
19	–	–	Micro

Číslo	Popis	Ampére [A]	Typ
20	–	–	Micro
21	Modul riadenia motora, vačkový hriadeľ (benzínový motor)	15	Micro
22	–	–	Micro
23	Presso USB, konzola medzi sedadlami, zadná	7,5	Micro
24	Presso 12 V, konzola medzi sedadlami, predná	15	Micro
25	–	–	Micro
26	Presso elektrické 12 V v batožinovom priestore	15	Micro
27	–	–	Micro
28	Svetlomet, ľavý	15	Micro
29	Svetlomet, pravý	15	Micro
30	–	–	Micro
31	Vyhrievanie čelného skla, ľavá strana	Ústa	MCase
32	Vyhrievanie čelného skla, ľavá strana	40	MCase
33	Striekacie trysky svetlometov	25	MCase
34	Čerpadlo kvapaliny na umývanie skiel, predné	25	MCase
35	Modul riadenia prevodovky Elektrická páka prevodovky	15	Micro
36	Hlasový signál (klaksón)	20	Micro
37	Siréna na varovanie	5	Micro
38	Modul riadenia, brzdový systém (ventily, parkovacia brzda)	40	MCase
	Modul riadenia, asistenciu pri brzdení	30	MCase
39	Stierky z

O Volvo S60 (2001-2022)

Volvo S60 je elegantný a dynamický sedan, ktorý sa vyrába od roku 2001. Tento model je známy svojou spoľahlivosťou, bezpečnosťou a komfortom jazdy. Počas rokov výroby prešiel niekoľkými generáciami a modernizáciami, pričom každá z nich priniesla nové technologické inovácie a vylepšenia. Volvo S60 ponúka rôzne možnosti motorizácie, vrátane benzínových, dieselových a hybridných motorov, čo umožňuje vodičom vybrať si podľa svojich preferencií a potrieb. Interiér vozidla je navrhnutý s dôrazom na kvalitu a pohodlie, pričom poskytuje dostatok priestoru pre cestujúcich aj batožinu.

Schéma poistkovej skrinky Volvo S60

Táto stránka zobrazuje schému poistkovej skrinky pre Volvo S60, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka zvyčajne nachádza v motorovom priestore a v interiéri vozidla, často pod palubnou doskou alebo v kufri. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii.
