Volvo V40 (2013-2019) – poistková skrinka
Volvo V40 (2013) – schéma poistkovej skrinky
Rok výroby: 2013
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo V40 (2013) je poistka 25 v schéme poistiek motorového priestoru.
Schéma poistkovej skrinky motorového priestoru
| Poistka | [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Čerpadlo ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Ventily ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Umývač svetlometov * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 40 | Ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Hlavná poistka pre poistky 32-36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Elektromagnetický ventil štartéra
(nie Start / Stop) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | Elektrické okno predné, pravá strana * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | Elektrické okno predné, ľavá strana * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Stacionárne vykurovanie * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5 | Centrálny elektronický modul,
referenčné napätie, rezervná batéria (Start / Stop) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 5 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 5 | Kontrola svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 5 | Interné cievky relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | 12 V zásuvka, predná konzola medzi sedadlami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Modul riadenia prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Elektromagnetická spojka A / C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | 12 V zásuvka, zadná konzola medzi sedadlami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Senzor klimatizácie *;
motory ventilu škrtidla vzduchu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 5 | Modul riadenia motora (5 valcov) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 20 | Elektrické sedadlo vpravo * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Cievka relé
v relé ventilátora chladenia (4 valce, 5 valcov Diesel); Lambdová sonda (4 valce Benzín); Merací prístroj hmotnosti vzduchu (Diesel), obtokový ventil, chladenie EGR (Diesel); Regulačný ventil, prietok paliva (5 valcov Diesel); Regulačný ventil, tlak paliva (5 valcov Diesel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Cievka relé
v relé ventilátora chladenia (5 valcov Benzín); Lambdové sondy (5 valcov Benzín) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Merací prístroj hmotnosti vzduchu
(4 valce Benzín); EVAP ventil (4 valce Benzín); Ventily vstrekovačov (5 valcov Benzín); Riadiaci motor, turbo (4 valce Diesel); Regulačný ventil prietoku paliva (4 valce Diesel); Elektromagnetický ventil, chladenie piestu (5 valcov Diesel); Ventil regulátora turba (5 valcov Diesel); Senzor hladiny oleja (5 valcov Diesel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Ventily (benzín);
Solenoidy (benzín); Lambdová sonda (nafta); Vyhrievač bloku motora (5 valcov); Merací prístroj hmotnosti vzduchu (5 valcov Benzín) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Zapaľovacie cievky (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Vyhrievač filtra na naftu;
Regulátor žhavičov (5 valcov Diesel); automatická prevodovka (5 valcov Diesel Start / Stop) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Modul riadenia motora (4 valce) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Modul riadenia motora (5 valcov);
Ventil škrtidla (5 valcov Benzín) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 5 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Modul riadenia motora;
Modul riadenia prevodovky; Airbag |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 10 | Kontrola výšky svetlometov * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 5 | Elektrické servopohony | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Centrálny elektronický modul | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10 | Čerpadlo chladiacej kvapaliny (Start / Stop) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 5 | Systém varovania pred kolíziou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 5 | Senzor pedála akcelerátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | – | Bod nabíjania, záložná batéria | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pod odkladacou schránkou
| Poistka | [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 15 | Stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 5 | Poloha rezervy, vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 10 | Vnútorné osvetlenie;
Elektrické sedadlá |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 10 | Otváracia strecha * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 5 | Senzor dažďa*;
Zrkadlo vnútorné s tónovaním *; Senzor vlhkosti * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 5 | Systém varovania pred kolíziou * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 10 | Deaktivácia, zadný hatchback A. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 5 | Poloha rezervy 3, jednosmerné napätie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | 15 | Blokovanie riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | 5 | Kombinovaný prístroj | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 10 | Centrálne zamykanie,
uzáver nádrže na palivo (B) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 10 | Panel klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 7,5 | Modul riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 5 | Siréna alarmu *;
Konector OBDII |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 15 | Hlavný zväzok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 10 | Osvetlenie cúvania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 20 | Predné stierače (C);
Zadný stierač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 5 | Imobilizér | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 15 | Poloha rezervy 1, jednosmerné napájanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 20 | Poloha rezervy 2, jednosmerné napájanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 5 | Alarm senzora pohybu *;
Diaľkový prijímač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 20 | Predné stierače (D);
Zadný stierač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 10 | Centrálne zamykanie, uzáver nádrže paliva (E) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 10 | Deaktivácia, zadný kryt (F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 7,5 | PTC prvok, ohrievač vzduchu *;
Tlačidlo, vyhrievanie zadných sedadiel * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | 10 | Airbag;
Airbag pre chodcov |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | 7,5 | Poloha rezervy 4,
jednosmerné napájanie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A Pozri aj poistku 84 B Pozri aj poistku 83 C Pozri aj poistku 82 D Pozri aj poistku 77 E Pozri aj poistku 70 F Pozri aj poistku 65 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pod predným sedadlom vpravo
| Poistka | [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Keyless * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Rukoväť (bez kľúča *) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25 | Ovládací panel, predné dvere vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 25 | Ovládací panel, predné dvere vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 25 | Ovládací panel, zadné dvere vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 25 | Ovládací panel, zadné dvere vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Elektrické sedadlo vľavo * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5 | Ovládacia jednotka audio (zesilovač) * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | Telematika *; Bluetooth * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Audio; Ovládacia jednotka Infotainment | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Digitálne rádio*; TELEVÍZIA* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Zásuvka 12 V, batožinový priestor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Zásuvka prívesu 2 * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40 | Hlavná poistka
pre poistky 12-16: Infotainment |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 40 | Zásuvka prívesu 1 * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 30 | Ohrievanie zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | BLIS * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 5 | Asistencia pri parkovaní * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | Kamera na parkovanie * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | Vyhrievanie sedadla
(strana vodiča) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Vyhrievanie sedadla
(strana cestujúceho) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 15 | Vyhrievanie sedadla, zadné pravé * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 15 | Vyhrievanie sedadla, zadné ľavé * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Modul riadenia AWD * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

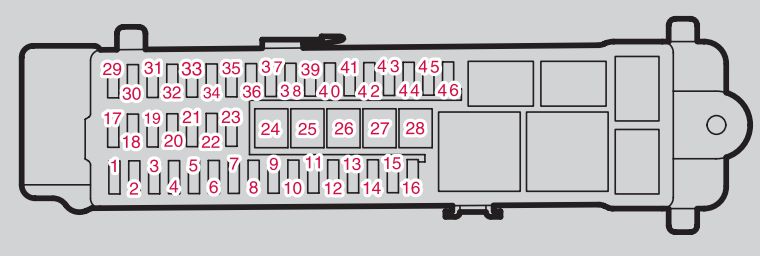

Volvo V40 (2013-2019) – schéma poistkovej skrinky
Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Poistky zapaľovača cigariet (zásuvky napájania) v Volvo V40 sú poistky č. 25 (zásuvka 12 V, predná konzola tunela), č. 28 (12 V, zásuvka v zadnej konzole tunela) v poistkovej skrinke v motorovom priestore a poistka č. 17 (12 V, batožinový priestor) v poistkovej skrinke pod sedadlom.
2013
Motorový priestor
Priradenie poistiek v motorovom priestore (2013)
| Nr | Popis | Ampére [A] |
|---|---|---|
| Nr | Popis | Ampére [A] |
| 7 | Čerpadlo ABS | 40 |
| 8 | Ventily ABS | 30 |
| 9 | Umývač svetlometov (možnosť) | 20 |
| 10 | Ventilátor | 40 |
| 11 | – | – |
| 12 | Primárna poistka pre poistky 32-36 | 30 |
| 13 | Elektromagnet aktora štartovacieho motora (nie Start/Stop) | 30 |
| 14 | Elektrické okno vpredu, pravá strana (možnosť) | 40 |
| 15 | ||
| 16 | Elektrické okno vpredu, ľavá strana (možnosť) | 40 |
| 17 | Stacionárne kúrenie (možnosť) | 20 |
| 18 | Tergicristalli | 20 |
| 19 | Centrálny elektronický modul; Referenčné napätie; Rezervná batéria (Start/Stop). | 5 |
| 20 | Klakson | 15 |
| 21 | Stop svetlo | 5 |
| 22 | ||
| 23 | Ovládanie svetlometov | 5 |
| 24 | Cievky vnútorných relé | 5 |
| 25 | 12 V zásuvka, predná časť konzoly tunela | 15 |
| 26 | Modul riadenia prevodovky | 15 |
| 27 | Elektromagnetická spojka klimatizácie | 15 |
| 28 | 12 V zásuvka, zadná konzola tunela | 15 |
| Nr | Popis | Ampére [A] |
|---|---|---|
| 29 | Senzor klimatizácie (možnosť); Motory klapky vzduchu nasávania. | 10 |
| 30 | Modul riadenia motora (5 valcov) | 5 |
| 31 | Elektrické sedadlo, pravé (možnosť) | 20 |
| 32 | Vinutie relé v relé ventilátora chladenia (4 valce, 5 valcov diesel); Lambda sondy (benzín 4 valce); Prúd vzduchu (diesel); Bypass ventil, c; Chladenie EGR (diesel); Ventil regulácie prietoku paliva (5 valcov diesel); Ventil regulácie, tlak paliva (5 valcov diesel). | 10 |
| 32 | Vinutie relé v relé ventilátora chladenia (5 valcov benzín); Lambda sondy (5 valcov benzín). | 20 |
| 33 | Prúd vzduchu (4 valce benzín); z Ventil EVAP (4 valce benzín); Vstrekovače (5 valcov benzín); Motor riadenia, turbokompresor (4 valce diesel); Ventil regulácie prietoku paliva (4 valce diesel); Elektromagnetický ventil chladenia piestu (5 valcov diesel); Ventil regulátora turba (5 valcov diesel); Senzor hladiny oleja (5 valcov diesel), | 10 |
| 34 | Ventily (benzín); solenoidy (benzín); Lambda sonda (diesel); Ohrievač ventilátora bloku (5 valcov); Prúd vzduchu (5 valcov benzín) | 10 |
| 35 | Zapaľovacie cievky (benzín) | 10 |
| 35 | Ohrievač filtra paliva; Kontrolér žhavičov (5 valcov diesel); Čerpadlo oleja automatickej prevodovky (5 valcov diesel Start/Stop). | 15 |
| 36 | Modul riadenia motora (4 valce) | 10 |
| 36 | Modul riadenia motora (5 valcov); Klapka (5 valcov benzín). | 15 |
| 37 | ABS | 5 |
| 38 | Modul riadenia motora; Modul riadenia prevodovky; Airbag. | 10 |
| 39 | Kontrola výšky svetlometov (možnosť) | 10 |
| 40 | Elektrické posilňovanie riadenia | 5 |
| 41 | Centrálny elektronický modul | 15 |
| 42 | ||
| 43 | Čerpadlo chladiacej kvapaliny (Start/Stop) | 10 |
| 44 | Systém varovania pred kolíziou | 5 |
| 45 | Senzor pedála akcelerátora | 5 |
| 46 | Miesto nabíjania, batéria v pohotovostnom režime | – |
| 47 | ||
| 48 |
Poistky 7-18 sú typu “JCASE” a musia byť vymenené v servise.
Poistky 19-45 a 47-48 sú typu “Mini Fuse”
Pod odkladacou schránkou
Priradenie poistiek pod odkladacou schránkou (2013)
| Nr | Popis | Ampére [A] |
|---|---|---|
| Nr | Popis | Ampére [A] |
| 56 | Čerpadlo paliva | 20 |
| 57 | – | – |
| 58 | Tergič stierača zadného okna | 15 |
| 59 | Poloha rezervy, vnútorné osvetlenie | 5 |
| 60 | Vnútorné osvetlenie; Elektrické sedadlá | 10 |
| 61 | Záves, sklenená strecha (možnosť) | 10 |
| 62 | Senzor dažďa (možnosť); Stlmenie, zrkadlo so spätným pohľadom (možnosť); Senzor vlhkosti (možnosť). | 5 |
| 63 | Systém varovania pred kolíziou (možnosť) | 5 |
| 64 | – | – |
| 65 | Odomknutie zadného veka (pozri aj poistku 84) | 10 |
| 66 | ||
| 67 | Poloha rezervy 3, pevné napätie | 5 |
| 68 | Blokovanie riadenia | 15 |
| 69 | Kombinovaný prístrojový panel | 5 |
| 70 | Centrálne zamykanie, dvierka nádrže (pozri aj poistku 83) | 10 |
| 71 | Panel klimatizácie | 10 |
| Nr | Popis | Ampére [A] |
|---|---|---|
| 72 | Modul riadenia | 7,5 |
| 73 | Siréna alarmu (možnosť); Konektor OBDII | 5 |
| 74 | Hlavný súbor | 15 |
| 75 | ||
| 76 | Svetlo cúvania | 10 |
| 77 | Tergáč čelného skla (pozri aj poistku 82); Tergáč zadného okna (pozri aj poistku 82). | 20 |
| 78 | Imobilizér | 5 |
| 79 | Poloha rezervy 1, pevné napätie | 15 |
| 80 | Poloha rezervy 2, pevné napätie | 20 |
| 81 | Alarm senzora pohybu (možnosť); Diaľkový prijímač. | 5 |
| 82 | Tergáč čelného skla (pozri aj poistku 77); Tergáč zadného okna (pozri aj poistku 77). | 20 |
| 83 | Centrálne zamykanie, dvierka nádrže (pozri aj poistku 70) | 10 |
| 84 | Odomknutie zadného veka (pozri aj poistku 65) | 10 |
| 85 | PTC prvok, ohrievač vzduchu (možnosť); Tlačidlo vyhrievania zadných sedadiel (možnosť). | 7,5 |
| 86 | Airbag; Airbag pre chodcov. | 10 |
| 87 | Poloha rezervy 4, pevné napätie | 7,5 |
| 88 | ||
| 89 |
Pod sedadlom
Priradenie poistiek pod sedadlom (2013)
| Nr | Popis | Ampére [A] |
|---|---|---|
| Nr | Popis | Ampére [A] |
| 1 | ||
| 2 | Bez kľúča (možnosť) | 10 |
| 3 | Rukoväť (bez kľúča (možnosť)) | 5 |
| 4 | Ovládací panel, predné dvere vľavo | 25 |
| 5 | Ovládací panel, predné dvere vpravo | 25 |
| 6 | Ovládací panel, zadné dvere vľavo | 25 |
| 7 | Ovládací panel, zadné dvere vpravo | 25 |
| 8 | – | – |
| 9 | Elektrické sedadlo vľavo (možnosť) | 20 |
| 10 | – | – |
| 11 | Jednotka ovládania audia (zesilovač) (možnosť) | 5 |
| 12 | – | – |
| 13 | Telematika (možnosť); Bluetooth (možnosť). | 5 |
| 14 | Audio; Jednotka ovládania informačného a zábavného systému. | 15 |
| 15 | Digitálne rádio (možnosť); Televízor (možnosť). | 10 |
| 16 | Zásuvka 12 V, nákladný priestor | 15 |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| Číslo | Popis | Ampére [A] |
|---|---|---|
| 23 | Zásuvka prívesu 2 (možnosť) | 20 |
| 24 | Poistka primárna pre poistky 12-16; Inforozione | 40 |
| 25 | – | – |
| 26 | Zásuvka prívesu 1 (možnosť) | 40 |
| 27 | Ohrievač zadného skla | 30 |
| 28 | – | – |
| 29 | BLIS (možnosť) | 5 |
| 30 | Asistencia pri parkovaní (možnosť) | 5 |
| 31 | Kamera na parkovanie (možnosť) | 5 |
| 32 | – | – |
| 33 | – | – |
| 34 | Vyhrievanie sedadla (strana vodiča) | 15 |
| 35 | Vyhrievanie sedadla (strana spolujazdca) | 15 |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | Vyhrievanie zadného sedadla vpravo (možnosť) | 15 |
| 40 | Vyhrievanie zadného sedadla vľavo (možnosť) | 15 |
| 41 | Modul riadenia AWD (možnosť) | 15 |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
Poistky 24-28 sú typu “JCASE” a musia byť vymenené v servise.
Poistky 1-23 a 29-46 sú typu “Mini Fuse”.
2015
Motorový priestor
Priradenie poistiek v motorovom priestore (2015)
| Nr | Popis | Ampére [A] |
|---|---|---|
| Nr | Popis | Ampére [A] |
| 7 | Čerpadlo ABS | 40 |
| 8 | Ventily ABS | 30 |
| 9 | Umývač svetlometov (možnosť) | 20 |
| 10 | Ventilátor | 40 |
| 11 | – | – |
| 12 | Primárna poistka pre poistky 32-36 | 30 |
| 13 | – | – |
| 14 | Vyhrievané predné okno, pravá strana (možnosť) | 40 |
| 15 | – | – |
| 16 | Vyhrievané predné okno, ľavá strana (možnosť) | 40 |
| 17 | Stacionárne kúrenie (možnosť) | 20 |
| 18 | Stierače | 20 |
| 19 | Centrálny elektronický modul; Referenčné napätie; Rezervná batéria (Štart/Stop). | 5 |
| 20 | Klakson | 15 |
| 21 | Brzdové svetlo | 5 |
| 22 | – | – |
| 23 | Ovládanie svetlometov | 5 |
| 24 | Vinutia vnútorných relé | 5 |
| 25 | 12 V zásuvka, predná časť konzoly tunela | 15 |
| 26 | Modul riadenia prevodovky | 15 |
| 27 | ||
| 28 | 12 V zásuvka, zadná konzola tunela | 15 |
| 29 | – | – |
| 30 | Modul riadenia motora (4 valce 2,0 l, 5 valcov) | 5 |
| Č. | Popis | Ampére [A] |
|---|---|---|
| 31 | Elektrické sedadlo, pravé (možnosť) | 20 |
| 32 | Cievka relé v relé ventilátora chladenia (4 valce 1,6 l, 5 valcov diesel); Lambda sondy (benzín 4 valce 1,6 l); Prúdový snímač vzduchu (diesel 1,6 l, 5 valcov diesel), z Bypass ventil, chladenie EGR (diesel 1,6 l); Chladenie elektromagnetického ventilu bypass EGR (5 valcov diesel); Ventil regulácie prietoku paliva (5 valcov diesel); Ventil regulácie, tlak paliva (5 valcov diesel). | 10 |
| 32 | Lambda sondy (4 valce 2,0 l); Cievka relé v relé ventilátora chladenia (4 valce 2,0 l). | 15 |
| 32 | Cievka relé v relé ventilátora chladenia (5 valcov benzín); Lambda sondy (benzín 5 valcov). | 20 |
| 32 | Cievka relé v relé ventilátora chladenia (5 valcov benzín); Lambda sondy (5 valcov benzín). | 20 |
| 33 | Čerpadlo oleja automatickej prevodovky (5 valcov); Snímač hmotnostného prietoku vzduchu (benzín 1,6 l, 5 valcov benzín); Ventil EVAP (benzín 1,6 l); Ventily (4 valce 2,0 l, 5 valcov benzín); Elektromagnetické ventily (5 valcov benzín); Ohrievač ventilátora bloku (5 valcov benzín); Motor riadenia turbodúchadla (diesel 1,6 l); Ventil regulácie, prietok paliva (diesel 1,6 l); Kryt cievky chladiča riadiacej jednotky (diesel 1,6 l); Chladenie elektromagnetického piestu (5 valcov diesel); Ventil riadenia turbodúchadla (5 valcov diesel); Snímač hladiny oleja (5 valcov diesel); Kompresor klimatizácie (4 valce 2,0 l, 5 valcov diesel); Čerpadlo oleja (4 valce 2,0 l); Ventil chladenia klimatizačného systému (4 valce 2,0 l diesel); Cievky relé v relé pre funkciu Štart/Stop. | 10 |
| 34 | Ventily (benzín 1,6 l); Elektromagnetické ventily (benzín 1,6 l); Vstrekovače (5 valcov benzín); Lambda sonda (5 valcov diesel); Ohrievač ventilátora bloku (5 valcov diesel) | 10 |
| 34 | Ventil (diesel 2,0 l); Ventil EVAP (benzín 2,0 l); Ohrievač ventilátora bloku (benzín 2,0 l); Riadiaca jednotka motora (benzín 2,0 l); Snímač hmotnostného prietoku vzduchu (benzín 2,0 l); Termostat (benzín 2,0 l); Chladiace čerpadlo pre EGR (diesel 2,0 l); Riadiaca jednotka žhavičov (diesel 2,0 l). | 15 |
| 35 | Cievky zapaľovania (benzín 1,6 l, 5 valcov benzín) | 10 |
| 35 | Cievky zapaľovania (benzín 2,0 l); Ohrievač palivového filtra (diesel 1,6 l, 5 valcov diesel); Riadiaca jednotka žhavičov (5 valcov diesel). | 15 |
| 35 | Ohrievač palivového filtra (diesel 2,0 l) | 25 |
| 36 | Riadiaca jednotka motora (1,6 l) | 10 |
| 36 | Riadiaca jednotka motora (4 valce 2,0 l, 5 valcov); Ventil škrticí klapky (5 valcov benzín). | 15 |
| 37 | ABS | 5 |
| 38 | Riadiaca jednotka motora; Riadiaca jednotka prevodovky; Airbag. | 10 |
| 39 | Nastavenie svetlometov (možnosť) | 10 |
| 40 | Elektrické posilňovač riadenia | 5 |
| 41 | Centrálny elektronický modul | 15 |
| 42 | – | – |
| 43 | – | – |
| 44 | Systém varovania pred kolíziou | 5 |
| 45 | Snímač pedála akcelerátora | 5 |
| 46 | Miesto nabíjania, batéria v pohotovostnom režime | – |
| 47 | – | – |
| 48 | Čerpadlo chladiacej kvapaliny (keď nie je k dispozícii stacionárne vykurovanie) | 10 |
Poistky 7-18 sú typu “JCASE” a musia byť vymenené v servise.
Poistky 19-45 a 47-48 sú typu “Mini Fuse”.
Pod odkladacou schránkou
Priradenie poistiek pod odkladacou schránkou (2015)
| Nr | Popis | Ampére [A] |
|---|---|---|
| Nr | Popis | Ampére [A] |
| 56 | Čerpadlo paliva | 20 |
| 57 | – | – |
| 58 | Tergáč zadného okna | 15 |
| 59 | Displej v konzole strechy (upozornenie na pripútanie bezpečnostných pásov/smerovka airbagu na prednom sedadle pasažiera) | 5 |
| 60 | Vnútorné osvetlenie; Ovládacie prvky v konzole strechy pre predné čítacie lampy a osvetlenie kabíny pasažierov; Elektrické sedadlá (možnosť). | 7,5 |
| 61 | Elektrická roleta, sklenená strecha (možnosť) | 10 |
| 62 | Senzor dažďa (možnosť); Stmievanie, vnútorné zrkadlo (možnosť); Senzor vlhkosti (možnosť). | 5 |
| 63 | Systém varovania pred kolíziou (možnosť) | 5 |
| 64 | – | – |
| 65 | Odomknutie zadného veka (pozri aj poistku 84) | 10 |
| 66 | ||
| 67 | Poloha rezervy 3, pevné napätie | 5 |
| 68 | Blokovanie riadenia | 15 |
| 69 | Kombinovaný prístrojový panel | 5 |
| 70 | Centrálne zamykanie, dvierka nádrže (pozri aj poistku 83) | 10 |
| 71 | Panel klimatizácie | 10 |
| Nr | Popis | Ampére [A] |
|---|---|---|
| 72 | Modul riadenia | 7,5 |
| 73 | Siréna alarmu (možnosť); Konektor OBDII | 5 |
| 74 | Hlavný súbor | 15 |
| 75 | ||
| 76 | Osvetlenie cúvania | 10 |
| 77 | Tergáče predného skla (pozri aj poistku 82); Tergáč zadného skla (pozri aj poistku 82). | 20 |
| 78 | Imobilizér | 5 |
| 79 | Poloha rezervy 1, pevné napätie | 15 |
| 80 | Poloha rezervy 2, pevné napätie | 20 |
| 81 | Alarm pohybového senzora (možnosť); Diaľkový prijímač | 5 |
| 82 | Tergáče predného skla (pozri aj poistku 77); Tergáč zadného skla (pozri aj poistku 77). | 20 |
| 83 | Centrálne zamykanie, dvierka nádrže (pozri aj poistku 70) | 10 |
| 84 | Odomknutie zadného veka (pozri aj poistku 65) | 10 |
| 85 | Dodatočný elektrický ohrievač (možnosť); Tlačidlo na vyhrievanie zadného sedadla (možnosť). | 7,5 |
| 86 | Airbag; Airbag pre chodcov | 7,5 |
| 87 | Poloha rezervy 4, pevné napätie | 7,5 |
| 88 | ||
| 89 |
Pod sedadlom
Priradenie poistiek pod sedadlom (2015)
| Nr | Popis | Ampére [A] |
|---|---|---|
| Nr | Popis | Ampére [A] |
| 1 | ||
| 2 | Bez kľúča (možnosť) | 10 |
| 3 | Rukoväť (bez kľúča (možnosť)) | 5 |
| 4 | Ovládací panel, predné ľavé dvere | 25 |
| 5 | Ovládací panel, predné pravé dvere | 25 |
| 6 | Ovládací panel, zadné ľavé dvere | 25 |
| 7 | Ovládací panel, zadné pravé dvere | 25 |
| 8 | Hlavná poistka pre poistky 12-16: Infotainment | 25 |
| 9 | Elektrické sedadlo, ľavé (možnosť) | 20 |
| 10 | ||
| 11 | Cievka vnútorného relé | 5 |
| 12 | Audio kontrolér (zesilovač) (možnosť); Signál pre diagnostiku. | 5 |
| 13 | ||
| 14 | Telematika (možnosť); Bluetooth (možnosť) | 5 |
| 15 | Audio kontrolný modul alebo Sensus A kontrolný modul; Audio-navigačný systém kontrolný modul alebo obrazovka A. | 15 |
| 16 | Digitálne rádio (možnosť); Televízor (možnosť). | 7,5 |
| 17 | 12 V zásuvka, nákladný priestor | 15 |
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 |
| Nr | Popis | Ampére [A] |
|---|---|---|
| 23 | Zásuvka prívesu 2 (možnosť) | 20 |
| 24 | Jednotka riadenia audia (zosilňovač) (možnosť) | 30 |
| 25 | – | – |
| 26 | Zásuvka prívesu 1 (možnosť) | 40 |
| 27 | Odmlžovač zadného okna | 30 |
| 28 | – | – |
| 29 | BLIS (možnosť) | 5 |
| 30 | Asistencia pri parkovaní (možnosť) | 5 |
| 31 | Kamera na parkovanie (možnosť) | 5 |
| 32 | ||
| 33 | ||
| 34 | Vyhrievanie sedadiel na strane vodiča vpredu | 15 |
| 35 | Vyhrievanie sedadiel na strane pasažiera vpredu | 15 |
| 36 | ||
| 37 | ||
| 38 | ||
| 39 | Vyhrievanie pravého zadného sedadla (možnosť) | 15 |
| 40 | Vyhrievanie ľavého zadného sedadla (možnosť) | 15 |
| 41 | ||
| 42 | ||
| 43 | ||
| 44 | ||
| 45 | Modul riadenia audia (zosilňovač) (možnosť); Signál pre diagnostiku; Modul riadenia audia alebo Modul riadenia Sensus (niektoré varianty modelov); Modul riadenia informačného a zábavného systému alebo obrazovka (niektoré varianty modelov); Digitálne rádio (možnosť); Televízor (možnosť). | 15 |
| 46 | Telematika (možnosť); Bluetooth (možnosť). | 5 |
Poistky 24-28 sú typu “JCASE” a musia byť vymenené v servise.
Poistky 1-23 a 29-46 sú typu “Mini Fuse”.
O Volvo V40 (2013-2019)
Volvo V40, vyrábané v rokoch 2013 až 2019, je kompaktný hatchback, ktorý kombinuje elegantný dizajn s pokročilými bezpečnostnými prvkami, typickými pre švédsku automobilku. Tento model ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Interiér Volvo V40 je navrhnutý s dôrazom na komfort a kvalitu, pričom ponúka moderné technológie a prvotriedne materiály. Bezpečnostné prvky ako City Safety a ďalšie asistenčné systémy robia z tohto modelu spoľahlivého partnera na cestách.
Schéma poistkovej skrinky Volvo V40
Táto stránka zobrazuje schému poistkovej skrinky pre model Volvo V40, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky v priestore pre cestujúcich, presnejšie pod palubnou doskou, a tiež v motorovom priestore. Schémy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.
