Volvo S70 (1998-1999) – poistková skrinka
Volvo S70 (1998-1999) – schéma poistkovej skrinky
Rok výroby: 1998, 1999.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S70 (1998-1999) je poistka 11C/30 v poistkovej skrinke motorového priestoru.

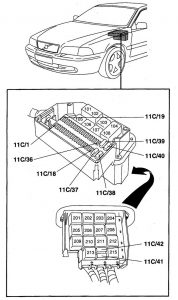

Centrálny elektrický blok
Volvo S70 – schéma poistkovej skrinky – centrálny elektrický blok
| Číslo | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/2 | Centrálne zamykanie;
Alarm proti krádeži riadiaca jednotka; Spínač režimu AW 50-42; Riadiaca jednotka RTI. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/3 | Riadiaca jednotka ABS | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/4 | Imobilizér | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/5 | Klimatizácia;
Pripojovací konektor dát (DLC). |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/6 | Riadiaca jednotka centrálneho zamykania;
Alarm proti krádeži; Siréna varovania; Senzor pohybu (S70/V70). |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/7 | Rádio;
Amplifikátor. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/8 | Imobilizér;
Prístrojová doska pripojená; Spínač svetiel. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/9 | Vyhrievané zadné sedadlo (S70/V70);
Amplifikátor (C70). |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/10 | Kľúč na zapaľovanie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/11 | Žiarovka stop (brzda) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/12 | Kvapalný ohrievač chladenia motora (Diesel);
Amplifikátor (C70). |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/13 | Smerovky;
Havarijné svetlá; Blikajúca žiarovka svetlometu; Centrálne zamykanie; Alarm proti krádeži riadiaca jednotka; Centrálne zamykanie na diaľkové ovládanie; Alarm proti krádeži; Senzor rozbitia skla. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/14 | Vyhrievané zadné sklo;
Vyhrievané bočné zrkadlá. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/15 | Osvecovanie pri otvorených dverách;
Osvecovanie priestoru odkladacej schránky; Dodatočné osvetlenie priestoru pre nohy; Svetlá upozornenia na otvorené dvere; Osvecovanie batožinového priestoru; Pripomienka na zapnutie bezpečnostných pásov; Riadiaca jednotka RTI; CD prehrávač RTI; Displej RTI. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/16 | Anténa napájania;
CD prehrávač; Výstupná zásuvka prívesu (S70/V70); Ťažné zariadenie (C70). |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/17 | Predné svetlomety hmlové svetlá | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/18 | Upozornenie kľúč;
Centrálne zamykanie; Modul riadenia alarmu proti krádeži. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/19 | Svetlomet s tlmeným svetlom ľavý | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/20 | Svetlomet s tlmeným svetlom pravý,
Upozorňovacia svetlo svetlometov s tlmeným svetlom |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/21 | Svetlomet s diaľkovým svetlom ľavý | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/22 | Svetlomet s diaľkovým svetlom pravý | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/23 | Svetlá na polohe – zadná lampa;
Osvetlenie evidenčného čísla. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/24 | Svetlá na polohe – zadná lampa,
Senzor upozornenia na poruchu žiarovky. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/25 | Zadný svetlomet s hmlovými svetlami;
Kontrolná lampa svetlometov hmlových svetiel zadných. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/26 | Spínač svetiel | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/27 | Svetlomet cúvacie;
Smerovka. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/28 | Vyhrievané sedadlá; | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/29 | Poistka 15 (15/4):
vyhrievané vonkajšie zrkadlá; pripomienka na pripnutie pásov; tempomat; senzor upozornenia na poruchu žiarovky; siréna na upozornenie; blokovanie prevodovky; senzor teploty výfukových plynov; ohrev kvapaliny chladenia motora (Diesel); ťažné zariadenie (C70). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/30 | Zapaľovač cigariet;
Predná zásuvka 12 V; Modul riadenia RTI; CD prehrávač RTI; Displej RTI. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/31 | Kontrola klímy | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/32 | Rádio/zosilňovač | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/33 | Poistka X (15/8):
Nastavenie šírky lúča; striekacia tryska/stierač zadný. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/34 | Klakson;
Striekacia tryska/stierač predný; Striekacia tryska/stierač svetlometu; Klakson. |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/35 | Osvetlenie smeroviek a ovládacieho panela;
Osvetlenie popolníka; Elektrická strecha; Zrkadlo spätného pohľadu (C70). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11C/36 | Zapaľovač cigariet/zásuvka 12 V zadná;
Elektrické sedadlá. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis |
| 11C/37 | Elektrické okná,
elektrická strecha, elektrické bočné zrkadlá (nie CONV), elektrické sklopné bočné zrkadlá (nie CONV), zadné odmrazovanie a elektrické bočné zrkadlá vyhrievané (nie CONV) |
| 11C/38 | Elektrické okná (C70) |
| 11C/39 | Elektrické sedadlá (LH) |
| 11C/40 | Elektrické sedadlá (AH) |
| 11C/41 | Prevádzka s mäkkou strechou (CONV) |
| 11C/42 | Mäkké · horná prevádzka (CONV) |
Relé
| Číslo | Popis |
| 15 | Elektrický chladiaci ventilátor |
| 16 | – |
| 17 | Štartovanie |
| 18 | Klimatizácia |

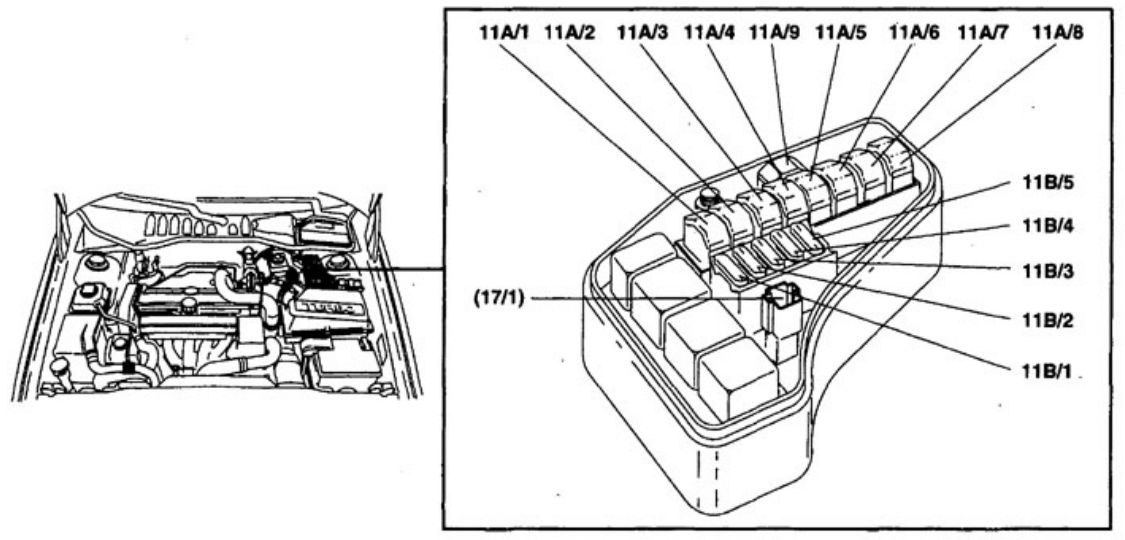

Poistková skrinka / relé motorového priestoru
| Číslo | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11A/1 | Ventilátor chladenia motora (FC) | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11A/2 | Poistky 11 C / 26 · 29 cez relé preťaženia 151_t,
Poistky 11 C / 33-37 cez relé preťaženia X |
50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11A/3 | Štartovanie,
čerpadlo sekundárneho vstrekovania vzduchu (PAIR), ohrievač oleja motora s konektorom kvapaliny chladenia |
50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11A/4 | Modul riadenia ABS | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11A/5 | Hlavné relé svetlometu
senzor poruchy žiarovky varovania |
50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11A/6 | Poistky 1 1 C / 5-10 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11A/7 | Poistky 11 C / 11-17 a poistky 11C / 39-40 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11A/8 | Poistka 11 B / 1,
poistky 11B / 2-5 cez obvod vstrekovania paliva hlavné relé |
60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11A/9 | Zapaľovacie sviečky 1-5 cez relé zapaľovacích sviečok (naftové motory) | 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11B/1 | Kľúč na zapaľovanie, modul riadenia motora (ECM),
modul riadenia AW 50-42, hlavné relé systému vstrekovania paliva (Motronic 4.3 / 4.4) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11B/2 | Modul riadenia motora (ECM),
vstrekovače, ventil na kontrolu vzduchu na voľnobehu (IAC), senzor hmotnostného prietoku vzduchu (MAF), čerpadlo vstrekovania paliva (nafta), ventil rozdeľovania vstrekovania (nafta) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11B/3 | Čerpadlo paliva (FP),
modul zapaľovania (IDM) a cievka zapaľovania, relé zapaľovacích sviečok (nafta), kvapalina chladenia zapaľovacích sviečok (nafta), Ventil na kontrolu turbodúchadla (TC) (nafta), Konvertor EGR (nafta), |
20
(15 nafta) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11B/4 | Modul riadenia AW 50-42 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11B/5 | Relé klimatizácie (A / C),
ohriata lambda sonda (H02S) predná, ohriata lambda sonda zadná, ventil na odvod nádrže (CP), elektromagnetický ventil s sekundárnym vstrekovaním vzduchu pulzom (PAIR), ventil uzávierky absorbéra pár paliva EVAP, sekundárny vzduch pulzom relé čerpadla systému vstrekovania (PAIR), ventil na kontrolu turbodúchadla (TC), PTC odpor na ohrievanie vzduchu |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Volvo S70 (1998-1999)
Volvo S70, vyrábané v rokoch 1998 až 1999, je sedan strednej triedy, ktorý ponúka kombináciu pohodlia, bezpečnosti a spoľahlivosti, čo sú charakteristické znaky značky Volvo. Tento model bol vybavený rôznymi motorizáciami, vrátane benzínových a naftových motorov s objemom od 2.0 do 2.5 litra. Volvo S70 sa vyznačuje elegantným dizajnom a kvalitným spracovaním interiéru, pričom poskytuje dostatok priestoru pre pasažierov aj batožinu. Bezpečnostné prvky, ako sú airbagy a ABS, boli štandardom, čo prispelo k vysokej úrovni ochrany cestujúcich.
Schéma poistkovej skrinky Volvo S70
Táto stránka zobrazuje schému poistkovej skrinky pre Volvo S70, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V tomto modeli sa poistková skrinka nachádza typicky v interiéri vozidla, pod prístrojovou doskou na strane vodiča, a tiež v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania všetkých elektrických zariadení vo vozidle.
