Volvo S40 a V40 (1995-2004) – poistková skrinka
Volvo S40 a V40 (1995-2004) – schéma poistkovej skrinky
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S40 a V40 je poistka 2 a 9 v poistkovej skrinke v kabíne.
Kabína
Keď akýkoľvek z elektrických prvkov prestane fungovať, zvyčajne ide o spálenú poistku. V V40 a S40 sa poistková skrinka nachádza v motorovom priestore a v kabíne. Intenzita prúdu sa môže nájsť vo vnútri krytov každej poistkovej skrinky
| Nr | Popis | Amperáže [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Motor ventilátora;
atď. |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Zapaľovač cigariet;
Príslušenstvo. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Príslušenstvo;
Elektrické okná; Elektrické zrkadlá. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | ECM pre DSA/ABS/CEM. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Vyhrievanie sedadla | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Osvetlenie tlačidiel:
zimné/sportové/DSA svetlomety, CEM, smerovky |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Tempomat;
blokovanie prevodovky; SRS; Alarm. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Havarijné svetlá;
Centrálne zamykanie; Smerovky. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Audio systém;
Zapaľovač cigariet; Príslušenstvo; Elektricky nastaviteľné sedadlo pre cestujúcich. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Predné stierače a umývač skla | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | SRS, ECM pre DSA/motor/prevodovku, prístroj, imobilizér | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Otvoriteľná strecha;
Vyhrievanie; Klimatizácia; Alarm; Pripomienka na bezpečnostný pás; |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | OBD II konektor;
Brzdové svetlá. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Predný stierač;
Stierače svetlometov; Predné a zadné umývače skla. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

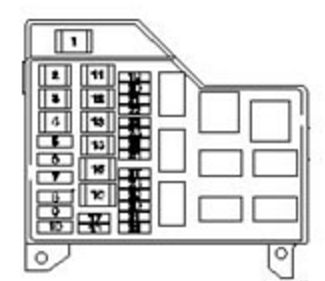

Motorový priestor
| Nr | Popis | Amperáže [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Popis | Amperáže [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Napájanie poistiek 2, 3, 4, 5, 6 a 7 | 120 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Napájanie poistiek v poistkovej skrinke kabíny | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Vyhrievanie zadného okna a zrkadiel | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Elektrické sedadlá | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Alarm;
Diaľkové ovládanie bez kľúča; Rádio; Zadné svetlá na čítanie; Osvetlenie; Naštartovanie/batožinový priestor/osvetlenie odkladacej schránky; Osvetlenie kozmetického zrkadla; Antenna napájania; Pripomienka na kľúč.; |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Centrálne zamykanie | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Kompresor klimatizácie;
Ventilátor kondenzátora. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Predné/zadné hmlové svetlá | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Ľavé stretávacie svetlá | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Pravé stretávacie svetlá | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | ABS | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Motor, imobilizér | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Štartovanie | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Ventilátor chladiacej kvapaliny | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Elektrické okná (vrátane funkcie automatického znižovania) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Klakson;
Alarm. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Svetlá polohy;
Stmievač. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Diaľkové svetlá | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Čerpadlo paliva | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Prvky motora | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Čerpadlo podtlaku | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Svetlá polohy;
Zadné svetlá; Osvetlenie evidenčného čísla. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Volvo S40 a V40 (1995-2004)
Volvo S40 a V40, vyrábané v rokoch 1995 až 2004, sú kompaktné automobily, ktoré ponúkajú kombináciu švédskeho dizajnu a bezpečnosti. Tieto modely sú známe svojou spoľahlivosťou a komfortom, pričom poskytujú rôzne možnosti motorizácie. Medzi dostupné motory patrili benzínové aj naftové varianty, s objemom od 1.6 do 2.0 litra. Vďaka svojmu elegantnému dizajnu a praktickým rozmerom sa tieto vozidlá stali obľúbenými medzi vodičmi, ktorí hľadajú spoľahlivé a štýlové auto na každodenné použitie.
Schéma poistkovej skrinky Volvo S40 a V40
Táto stránka zobrazuje schému poistkovej skrinky pre modely Volvo S40 a V40, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pre cestujúcich, pod palubnou doskou alebo v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti elektrických komponentov vo vašom vozidle.
