Volvo V50 (2004-2012) – poistková skrinka

Volvo V50 – schéma poistkovej skrinky

Rok výroby: 2004, 2005, 2006, 2007, 2008.

Poistky zapaľovača cigariet (zásuvky napájania) v Volvo V50 sú poistky 45 (elektrická zásuvka) a 77 (elektrická zásuvka v motorovom priestore) v poistkovej skrinke v priestore pre cestujúcich.

Motorový priestor

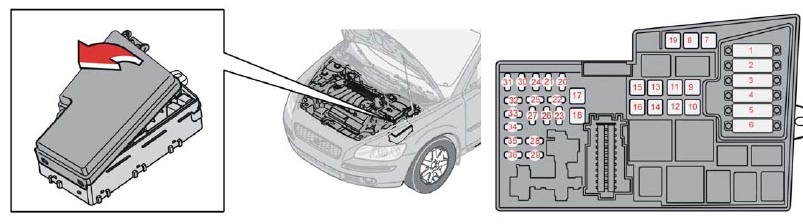

Poistková skrinka sa nachádza na pravej strane motorového priestoru.

Priestor pre cestujúcich

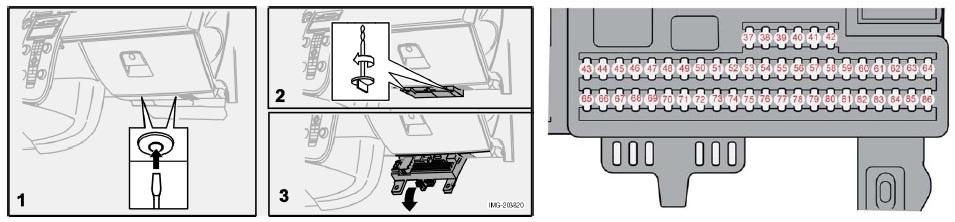

Poistková skrinka v priestore pre cestujúcich sa nachádza pod odkladacou schránkou.

2006-2008

Comparto motora

Priradenie poistiek v comparto motora (2008)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1.	Ventilátor chladiča	50 A
2.	Servoriadenie (nie motor 1,6 l)	80 A
3.	Napájanie do poistkovej skrinky v priestore pre cestujúcich	60 A
4.	Napájanie do poistkovej skrinky v priestore pre cestujúcich	60 A
5.	Prvok klimatizácie; Ďalší ohrievač PTC (možnosť).	80 A
6.	Žhaviče (diesel 4 valce).	60 A
6.	Žhaviče (diesel 5 valcov).	70 A
7.	Čerpadlo ABS.	30 A
8.	Ventily ABS	20 A
9.	Funkcie motora	30 A
10.	Ventilátor.	40 A
11.	Očista skiel svetlometov	20 A
12.	Napájanie vyhrievaného zadného skla.	30 A
13.	Relé motora štartovania.	30 A
14.	Káblovanie prívesu	40 A
15.	Rezerva	–
16.	Napájanie pre informačný a zábavný systém.	30 A
17.	Stierače skiel.	30 A

Číslo	Popis	Amperáž [A]
18.	Napájanie do poistkovej skrinky v priestore pre cestujúcich	40 A
19.	Rezerva	–
20.	Klaksón	15 A
21.	Ďalší ohrievač paliva; Ohrievač priestoru pre cestujúcich.	20 A
22 .	Rezerva	–
23.	Modul riadenia motora ECM (benzín 5 valcov); Prenos (TCM)	10 A
24.	Filter paliva ohrievaný; Disoleátor prvku PTC (nafta 5 valcov).	20 A
25.	Rezerva	–
26.	Kľúč na štartovanie	15 A
27.	Kompresor klimatizácie	10 A
28.	Rezerva	–
29.	Predný stretávací svetlomet	15 A
30.	Modul riadenia motora ECM (1.6 I benzín, 2.0 I nafta)	3 A
31.	Regulátor napätia, alternátor 4 valce.	10 A
32.	Injektory (benzín 5 valcov); Lambdová sonda (benzín 4 valce); Radiátor stlačeného vzduchu (nafta 4 valce); Senzor prietoku vzduchu a riadenie turbodúchadla (nafta 5 valcov).	10 A
33.	Čerpadlo lambdovej sondy a vákuum (benzín 5 valcov); Modul riadenia motora (nafta 5 valcov); Ohrievač filtra paliva (nafta 4 valce).	20 A
34.	Zapaľovacie cievky (benzín); Injektory (benzín 1,6 l); Čerpadlo paliva (nafta 4 valce); Prevodník tlaku, klimatizácia (5 valcov); Žhaviče a riadenie emisií EGR (nafta 5 valcov).	10 A
35.	Senzory motora pre ventily; Cievky relé; Prvok PTC klimatizácie; Zachytávač oleja (benzín 5 valcov); Modul riadenia motora ECM (nafta 5 valcov); Tank (benzín); Injektory (benzín 1,8/2,0 l); Senzor prietoku vzduchu MAF (benzín 5 valcov, nafta 4 valce); Riadenie turbodúchadla (nafta 4 valce); Prevodník tlaku posilňovača riadenia (benzín 1,6 l); Riadenie emisií EGR (nafta 4 valce).	15 A
36.	Modul riadenia motora ECM (nie nafta 5 valcov); Senzor polohy pedála akcelerátora; Lambdová sonda (nafta 5 valcov).	10 A

Priestor pre cestujúcich

Priradenie poistiek v priestore pre cestujúcich (2008)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
37.	Rezerva	–
38.	Rezerva	–
39.	Rezerva	–
40.	Rezerva	–
41.	Rezerva	–
42.	Rezerva	–
43.	Telefón; Audio systém; RTI (možnosť).	15A
44.	Systém SRS; Riadiaca jednotka motora ECM (5 valcov).	10 A
45.	Elektrická zásuvka	15A
46.	Priestor pre cestujúcich; Odkladacia schránka a osvetlenie kaluže.	5A
47.	Osvetlenie interiéru	5A
48.	Stierač a umývač zadného dverí	15A
49.	Systém SRS	10 A
50.	Rezerva	–
51.	Ďalší ohrievač priestoru pre cestujúcich; AWD; Relé palivového filtra; Vykurovanie.	10 A
52.	Riadiaca jednotka prevodovky (TCM); Systém ABS.	5A
53.	Posilňovač riadenia	10 A
54.	Asistencia pri parkovaní; Bi-Xenon (možnosť).	10 A
55.	Riadiaca jednotka bez kľúča	20A
56.	Diaľková riadiaca jednotka; Riadiaca jednotka sirény.	10 A
57.	Konektor dátového rozhrania (DLC); Spínač brzdového svetla.	15A
58.	Svetlomet s tlmeným svetlom (pravý); Bobina relé pre pomocné svetlá.	7,5A
59.	Svetlomety s tlmeným svetlom, ľavý	7,5A
60.	Vykurovanie sedadla (strana vodiča)	15A

Číslo	Popis	Ampér [A]
61.	Vyhrievanie sedadla (strana pasažiera)	15A
62.	Otvoriteľná strecha	20A
63.	Napájanie pre zadné pravé dvere	20A
64.	RTI (možnosť)	5A
65.	Systém informačných a zábavných služieb	5A
66.	Modul riadenia systému informačných a zábavných služieb (ICM); Klimatizácia.	10 A
67.	Rezerva	–
68.	Tempomat	5A
69.	Klimatizácia; Senzor dažďa; Tlačidlo BLIS.	5A
70.	Rezerva	–
71.	Rezerva	–
72.	Rezerva	–
73.	Otvoriteľná strecha; Horná konzola vnútorného osvetlenia (OHC); Pripomienka na zapnutie zadných bezpečnostných pásov; Automaticky stmievateľné zrkadlo.	5A
74.	Relé palivového čerpadla	15A
75.	Rezerva	–
76.	Rezerva	–
77.	Elektrická zásuvka v batožinovom priestore; Ďalší elektronický modul (AEM).	15A
78.	Rezerva	–
79.	Svetlo cúvania	5A
80.	Rezerva	–
81.	Napájanie pre zadné ľavé dvere	20A
82.	Napájanie pre predné pravé dvere	25A
83.	Napájanie pre predné ľavé dvere	25A
84.	Elektricky ovládané sedadlo pasažiera	25A
85.	Elektricky ovládané sedadlo vodiča	25A
86.	Vnútorné osvetlenie; Osvetlenie batožinového priestoru; Elektrické sedadlá; Ukazovateľ hladiny paliva (1.8F).	5A

Volvo V50 – schéma poistkovej skrinky

Rok výroby: 2009, 2010.

Poistky zapaľovača cigariet (zásuvky napájania) v Volvo V50 sú poistky 45 (elektrická zásuvka) a 77 (elektrická zásuvka v batožinovom priestore) v poistkovej skrinke v priestore pre cestujúcich.

Poloha poistkovej skrinky

Motorový priestor

Poistková skrinka sa nachádza na pravej strane motorového priestoru.

Priestor pre cestujúcich

Poistková skrinka v priestore pre cestujúcich sa nachádza pod odkladacou schránkou.

Motorový priestor

Priradenie poistiek v motorovom priestore (2009, 2010)

Číslo	Popis	Ampére [A]
Číslo	Popis	Ampére [A]
1.	Ventilátor (chladič)	50A
2.	Posilovač riadenia	80A
3.	Napájanie do poistkovej skrinky v priestore pre cestujúcich	60A
4.	Napájanie do poistkovej skrinky v priestore pre cestujúcich	60A
5.	Prvok, jednotka klimatizácie	80A
6.	Nepoužíva sa
7.	Čerpadlo ABS	30A
8.	Ventily ABS	20A
9.	Funkcie motora	30A
10.	Ventilátor systému klimatizácie	40A
11.	Umývačky svetlometov	20A
12.	Napájanie vyhrievaného zadného skla	30A
13.	Relé motora štartovania	30A
14.	Konektor prívesu (príslušenstvo)	40A
15.	Nepoužíva sa
16.	Kanál pre audio systém	30A
17 .	Stierače	30A

Číslo	Popis	Ampére [A]
18 .	Napájanie do poistkovej skrinky v priestore pre cestujúcich	40A
19 .	Nepoužíva sa
20.	Klakson	15A
21.	Nepoužíva sa
22.	Nepoužíva sa
23.	Modul riadenia motora (ECM); Modul riadenia prevodovky (TCM).	10 A
24.	Nepoužíva sa
25.	Nepoužíva sa
26.	Kľúč na štartovanie	15A
27.	Kompresor klimatizácie	10 A
28.	Nepoužíva sa
29.	Predné hmlové svetlá (možnosť)	15A
30.	Nepoužíva sa
31.	Nepoužíva sa
32.	Injektory paliva	10 A
33.	Ohrievaný senzor kyslíka; Vákuová pumpa.	20A
34.	Zapaľovacie cievky; Senzor tlaku klimatizácie.	10 A
35.	Ventily senzorov motora; Relé klimatizácie; Cievka relé; Oddeľovač oleja prvku PTC; Kanister; Merač hmotnosti vzduchu.	15A
36.	Modul riadenia motora (ECM); Senzor škrtacej klapky.	10 A

• Poistky 1–18 sú relé/spínače automatické a musia byť odstránené alebo nahradené iba autorizovaným technikom Volvo.
• Poistky 19–36 môžu byť nahradené kedykoľvek, ak je to potrebné.

Priestor pre cestujúcich

Priradenie poistiek v priestore pre cestujúcich (2009, 2010)

Číslo	Popis	Ampére [A]
Číslo	Popis	Ampére [A]
–	Poistka 37-42, nepoužívaná	–
43.	Audio systém; Bluetooth; Navigačný systém Volvo (možnosť).	15A
44.	Prídavný zadržiavací systém (SRS); Modul riadenia motora.	10 A
45.	12 V zásuvka na zadnom sedadle	15A
46.	Osvetlenie – odkladacia schránka, prístrojová doska a priestor pre nohy	5A
47.	Vnútorné osvetlenie	5A
48.	Stierač a umývač zadného okna	15A
49.	Prídavný zadržiavací systém (SRS); Senzor hmotnosti pasažiera (OWS),	10 A
50.	Nepoužívané
51.	AWD; Relé palivového filtra.	10 A
52.	Modul riadenia prevodovky (TCM); ABS.	5A
53.	Posilňovač riadenia	10 A
54.	Asistencia pri parkovaní (možnosť); Aktívne svetlomety v zákrute (možnosť).	10 A
55.	Nepoužívané
56.	Modul diaľkového kľúča Navigačný systém Volvo; Modul riadenia sirény alarmu.	10 A
57.	Diagnostická zásuvka na palube; Spínač brzdových svetiel.	15A
58.	Pravý stretávací svetlomet; Relé pomocných svetlometov.	7,5A
59.	Ľavý stretávací svetlomet	7,5A
60.	Vyhrievané sedadlo vodiča (možnosť)	15A
61.	Vyhrievané sedadlo pasažiera (možnosť)	15A
62.	Otvoriteľná strecha (možnosť)	20A
63.	Elektrické okno a zámok dverí – zadné dvere na strane pasažiera	20A

Číslo	Popis	Ampére [A]
64.	Audio systém; Navigačný systém Volvo (možnosť).	5A
65.	Amplifikačný systém	5A
66.	Modul riadenia audio systému (ICM); Klimatizácia.	10 A
67.	Nepoužíva sa
68.	Tempomat	5A
69.	Klimatizácia; Senzor dažďa (možnosť); Tlačidlo BUS (možnosť).	5A
70.	Nepoužíva sa
71.	Nepoužíva sa
72.	Nepoužíva sa
73.	Otvárateľná strecha; Predné vnútorné osvetlenie; Zrkadlo s automatickým zatemnením (možnosť); Pripomienka na zapnutie bezpečnostných pásov.	5A
74.	Relé palivovej pumpy	15A
75.	Nepoužíva sa
76.	Nepoužíva sa
77.	Modul riadenia pomocných zariadení (AEM)	15A
78.	Nepoužíva sa
79.	Záložné svetlá	5A
80.	Nepoužíva sa
81.	Elektrické okno a zámok dverí – zadné dvere na strane vodiča	20A
82.	Elektrické okno – predné bočné dvere pre cestujúcich	25A
83.	Elektrické okno a zámok dverí – predné dvere na strane vodiča	25A
84.	Sedadlo pre cestujúceho s elektrickým ovládaním	25A
85.	Sedadlo vodiča s elektrickým ovládaním	25A
86.	Relé vnútorného osvetlenia; Osvetlenie batožinového priestoru; Elektrické sedadlá.	5A

Volvo V50 – schéma poistky

Rok výroby: 2011, 2012.

Poistky zapaľovača cigariet (zásuvky napájania) v Volvo V50 sú poistky 45 (elektrická zásuvka) a 77 (elektrická zásuvka v priestore pre náklad) v poistkovej skrinke v kabíne.

Poloha poistkovej skrinky

Motorový priestor

Poistková skrinka sa nachádza na pravej strane motorového priestoru.

Kabína

Poistková skrinka v kabíne sa nachádza pod odkladacou schránkou.

2011

Motorový priestor

Priradenie poistiek v motorovom priestore (2011)

Číslo	Popis	Ampére [A]
Číslo	Popis	Ampére [A]
1.	Ventilátor (chladič)	50A
2.	Posilňovač riadenia	80A
3.	Napájanie do poistkovej skrinky v kabíne	60A
4.	Napájanie do poistkovej skrinky v kabíne	60A
5.	Prvok, jednotka klimatizácie	80A
6.	Nepoužíva sa
7.	Čerpadlo ABS	30A
8.	Ventily ABS	20A
9.	Funkcie motora	30A
10.	Ventilátor klimatizačného systému	40A
11.	Umývače svetlometov	20A
12.	Napájanie vyhrievaného zadného skla	30A
13.	Relé motorčeka na štartovanie	30A
14.	Pripojenie prívesu (príslušenstvo)	40A
15.	Nepoužíva sa
16.	Kanál pre audio systém	30A
17.	Stierače	30A

Číslo	Popis	Ampére [A]
18.	Napájanie na poistkovú skrinku v kabíne	40A
19.	Nepoužíva sa
20.	Klaksón	15A
21.	Nepoužíva sa
22.	Nepoužíva sa
23.	Modul riadenia motora (ECM); Modul riadenia prevodovky (TCM).	10 A
24.	Nepoužíva sa
25.	Nepoužíva sa
26.	Zapaľovanie	15A
27.	Kompresor klimatizácie	10 A
28.	Nepoužíva sa
29.	Predné svetlomety hmlové svetlá (možnosť)	15A
30.	Nepoužíva sa
31.	Nepoužíva sa
32.	Vstrekovače paliva	10 A
33.	Senzor ohrievaného kyslíka, čerpadlo podtlaku	20A
34.	Zapálenie; Senzor tlaku klimatizácie.	10 A
35.	Ventily senzorov motora; Relé klimatizácie; Cievka relé; Oddeľovač oleja prvku PTC; Nádrž; Merač hmotnosti vzduchu.	15A
36.	Modul riadenia motora (ECM); Senzor klapky.	10 A

• Poistky 1–18 sú relé/spínače automatické a musia byť odstránené alebo vymenené iba autorizovaným technikom servisu Volvo.
• Poistky 19–36 môžu byť vymenené kedykoľvek, ak je to potrebné.

Kabína

Priradenie poistiek v kabíne (2011)

Číslo	Popis	Ampére [A]
Číslo	Popis	Ampére [A]
–	Poistka 37-42, nepoužíva sa	–
43.	Audio systém; Bluetooth; Navigačný systém Volvo (možnosť).	15A
44.	Systém zadržiavania doplnkový (SRS); Modul riadenia motora.	10 A
45.	12 V zásuvka na zadnom sedadle	15A
46.	Osvetlenie – odkladacia schránka, prístrojová doska a priestor pre nohy	5A
47.	Vnútorné osvetlenie	5A
48.	Stierač a umývač zadného skla	15A
49.	Systém zadržiavania doplnkový (SRS); Senzor hmotnosti pasažiera (OWS).	10 A
50.	Nepoužíva sa
51.	AWD; Relé palivového filtra.	10 A
52.	Modul riadenia prevodovky (TCM); ABS.	5A
53.	Posilňovač riadenia	10 A
54.	Asistencia pri parkovaní (možnosť); Aktívne svetlá (možnosť).	10 A
55.	Nepoužíva sa
56.	Modul kľúča bez kľúča Volvo Navigačný systém; Modul riadenia sirény upozornenia.	10 A
57.	Diagnostická zásuvka na palube; Spínač brzdových svetiel.	15A
58.	Pravý stretávací svetlomet; Relé pomocných svetlometov.	7,5A
59.	Ľavý stretávací svetlomet	7,5A
60.	Vyhrievané sedadlo vodiča (možnosť)	15A
61.	Vyhrievané sedadlo pasažiera (možnosť)	15A
62.	Otvoriteľná strecha (možnosť)	20A
63.	Elektrické okno a uzavretie dverí – pravé zadné dvere	20A

Číslo	Popis	Ampére [A]
64.	Rádio satelitné Sirius (možnosť)	5A
65.	Audio systém	5A
66.	Modul riadenia audio systému (ICM); Systém klimatizácie.	10 A
67.	Nepoužíva sa
68.	Tempomat	5A
69.	Klimatizácia, senzor dažďa (možnosť); Tlačidlo BUS (možnosť).	5A
70.	Nepoužíva sa
71.	Nepoužíva sa
72.	Nepoužíva sa
73.	Otváracia strecha; Osvetlenie predného stropu; Zrkadlo spätného pohľadu auto-zatemňujúce (možnosť); Pripomienka na zapnutie bezpečnostných pásov.	5A
74.	Relé čerpadla paliva	15A
75.	Nepoužíva sa
76.	Nepoužíva sa
77.	Modul riadenia príslušenstva (AEM)	15A
78.	Nepoužíva sa
79.	Osvetlenie cúvania	5A
80.	Nepoužíva sa
81.	Elektrické okno a zamykanie dverí – zadné dvere na strane vodiča	20A
82.	Elektrické okno – predné dvere na strane pasažiera	25A
83.	Elektrické okno a zamykanie dverí – predné dvere na strane vodiča	25A
84.	Elektrické sedadlo pasažiera	25A
85.	Elektrické sedadlo vodiča	25A
86.	Relé vnútorného osvetlenia; Osvetlenie batožinového priestoru; Elektrické sedadlá.	5A

2012

Vano motore

Priradenie poistiek v motorovom priestore (2012)

Číslo	Popis	Ampére [A]
Číslo	Popis	Ampére [A]
1.	Ventilátor chladenia	50 A
2.	Posilňovač riadenia	80 A
3.	Napájanie do poistkovej skrinky v kabíne	60 A
4.	Napájanie do poistkovej skrinky v kabíne	60 A
5.	PTC prvok; Ohrievač vzduchu (možnosť).	80 A
6.	Žhaviče (DRIVe)	60 A
6.	Žhaviče (nafta 5 valcov)	70 A
7.	ABS čerpadlo	40 A
8.	ABS ventily	20 A
9.	Funkcie motora	30 A
10.	Ventilátor	40 A
11.	Umývač svetlometov	20 A
12.	Vyhrievané zadné sklo	30 A
13.	Elektromagnet valca; Motorček na štartovanie.	30 A
14.	Káblovanie prívesu (možnosť)	40 A
15.	Rezerva	–
16.	Infotainment systém	30 A
17.	Stierače	30 A

Číslo	Popis	Ampére [A]
18.	Napájanie na panel poistiek v kabíne	40 A
19.	Rezerva	–
20.	Klakson	15 A
21.	Prídavný ohrievač na palivo; Ohrievač kabíny (možnosť).	20 A
22.	Rezerva	–
23.	Modul riadenia motora (benzín 5 valcov); Modul riadenia prevodovky (5 valcov).	10 A
23.	Modul riadenia prevodovky (4 valce)	15 A
24.	Ohrievaný filter paliva (nafta 5 valcov); PTC prvok; Oddeľovač oleja (nafta 5 valcov).	20 A
25.	Centrálny elektronický modul (CEM) (Štart/Stop)	10 A
26.	Zapaľovanie	15 A
27.	Kompresor klimatizácie	10 A
28.	Rezerva	–
29.	Predné hmlové svetlá; Denné svietenie (DRL) (možnosť).	15 A
30.	Čerpadlo chladiacej kvapaliny (Štart/Stop)	10 A
31.	Regulátor napätia; Alternátor (benzín 4 valce).	10 A
32.	Injektory (benzín 5 valcov); Ventil riadenia turbodúchadla (nafta 5 valcov); Senzor hladiny oleja (nafta 5 valcov); Ventil riadenia; Prúd paliva (DRIVe); Senzor hmotnostného prúdenia vzduchu (DRIVe); Motor riadenia turbodúchadla (DRIVe).	10 A
33.	Čerpadlo podtlaku (benzín 5 valcov); Cievka relé, relé; Čerpadlo podtlaku (benzín 5 valcov); Modul riadenia motora (nafta 5 valcov); Ohrievaný filter paliva (DRIVe).	20 A
34.	Cievky zapaľovania (benzín); Tlakový spínač, klimatizácia (5 valcov); Modul riadenia, žhaviče (nafta 5 valcov); Riadenie emisií EGR (nafta 5 valcov); Čerpadlo paliva (DRIVe), Lambda sonda (DRIVe); Modul riadenia motora (Štart/Stop); Cievky relé; Relé Štart/Stop.	10 A
35.	Cievka relé; Systém klimatizácie, PTC prvok; Zberač oleja (benzín 5 valcov); Hmotnostný prúd vzduchu (benzín 5 valcov); Ventil riadenia turba (benzín 5 valcov); Elektromagnety, variabilné fázy rozvodu (benzín 5 valcov); Injektory (benzín 2,0 l); Ventil EVAP (benzín 2,0 l); Ventil, zmes paliva a vzduchu (benzín 2,0 l); Ventil riadenia, tlak paliva (nafta 5 valcov); Riadenie motora modul (nafta 5 valcov); Motor EGR (DRIVe).	15 A
36.	Modul riadenia motora (benzín, DRIVe); Senzor polohy pedála akcelerátora (nafta 5 valcov); Lambda sonda (nafta 5 valcov).	10 A

• Poistky 1–18 sú relé/spínače automatické a musia byť odstránené alebo vymenené iba autorizovaným technikom servisu Volvo.
• Poistky 19–36 môžu byť vymenené kedykoľvek, ak je to potrebné.

Kabína

Priradenie poistiek v kabíne (2012)

Číslo	Popis	Ampére [A]
Číslo	Popis	Ampére [A]
43.	Telematika (možnosť); Audio systém; RTI (možnosť); Bluetooth (možnosť).	15 A
44.	Systém SRS; Modul riadenia motora (5 valcov, DRIVe).	10 A
45.	Elektrická zásuvka, kabína	15 A
46.	Kabína, odkladacia schránka a osvetlenie kaluže	5 A
47.	Vnútorné osvetlenie; Mechanizmus diaľkového otvárania dverí (možnosť).	5 A
48.	Stierač a umývač zadného okna	15 A
49.	Systém SRS	10 A
50.	Rezerva	–
51.	PTC prvok, ohrievač vzduchu (možnosť); Cievka relé; Ohrievaný filter paliva (nafta 5 valcov); AWD.	10 A
52.	Modul riadenia prevodovky; Systém ABS.	5 A
53.	Posilňovač riadenia	10 A
54.	Parkovacia asistencia (možnosť); Xenónové svetlá (možnosť).	10 A
55.	Modul riadenia Keyless (možnosť)	20 A
56.	Prijímač diaľkového ovládania; Siréna (možnosť).	10 A
57.	Konektor dátového pripojenia (DLC); Spínač brzdových svetiel.	15 A
58.	Pravý stretávací svetlomet; Cievka relé, relé, pomocné svetlá (možnosť).	7,5 A
59.	Ľavý stretávací svetlomet	7,5 A
60.	Vyhrievanie sedadla (strana vodiča)	15 A
61.	Vyhrievanie sedadla (strana pasažiera)	15 A
62.	Otvorená strecha (možnosť)	20 A
63.	Napájanie pre pravé zadné dvere	20 A

Číslo	Popis	Ampére [A]
64.	Rezerva	–
65.	Audio; Infotainment.	5 A
66.	Audio; Infotainment; Systém klimatizácie.	10 A
67.	Rezerva	–
68.	Tempomat	5 A
69.	Klimatizácia; Senzor dažďa; Tlačidlá BUS (možnosť); Asistencia pri parkovaní (možnosť), DRIVe.	5 A
70.	Rezerva	–
71.	Rezerva	–
72.	Rezerva	–
73.	Otvorená strecha (možnosť); Konzola stropu pre vnútorné osvetlenie; Pripomienkový zariadenie na pripnutie zadných bezpečnostných pásov; Zrkadlo spätného pohľadu vnútorné auto-zatemňujúce (možnosť).	5 A
74.	Čerpadlo paliva	15 A
75.	Rezerva	–
76.	Rezerva	–
77.	Priestor pre nabíjaciu zásuvku, modul riadenia, príslušenstvo (možnosť)	15 A
78.	Rezerva	–
79.	Osvetlenie cúvania; Zrkadlo spätného pohľadu vnútorné auto-zatemňujúce (signál).	5 A
80.	Rezerva	–
81.	Napájanie pre zadné ľavé dvere	20 A
82.	Napájanie pre predné pravé dvere	25 A
83.	Napájanie pre predné ľavé dvere	25 A
84.	Elektrické sedadlo, pasažier	25 A
85.	Elektrické sedadlo, vodič	25 A
86.	Vnútorné osvetlenie; Osvetlenie priestoru pre náklad; Elektrické sedadlá; Ukazovateľ hladiny paliva (2.0F).	5 A

Poistky pre funkciu Štart/Stop

Nachádza sa na pravej strane motorového priestoru.

Číslo	Popis	Ampére [A]
11M/1	Motorový priestor, distribútor elektrický	125
11M/2	Senzor, monitorovanie batérie	15
25	Modul centrálnej elektroniky (CEM) (batéria rezervy napätie referenčné), motor diesel	10

O Volvo V50 (2004-2012)

Volvo V50, vyrábané v rokoch 2004 až 2012, je kompaktné kombi, ktoré sa vyznačuje elegantným dizajnom a praktickosťou. Tento model je obľúbený pre svoju spoľahlivosť a bezpečnosť, čo sú charakteristické znaky značky Volvo. V50 ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Interiér vozidla je priestranný a pohodlný, s dôrazom na kvalitné materiály a moderné technológie, čo z neho robí ideálnu voľbu pre rodiny a jednotlivcov, ktorí hľadajú spoľahlivé a štýlové vozidlo.

Schéma poistkovej skrinky Volvo V50

Táto stránka zobrazuje schému poistkovej skrinky pre Volvo V50, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V typickom modeli Volvo V50 sa poistková skrinka nachádza v interiéri vozidla, zvyčajne pod palubnou doskou na strane vodiča, a ďalšia je umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité, aby ste vždy používali náhradné poistky s rovnakou ampérovou hodnotou, aby ste predišli poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
