Volvo XC70 (2003-2016) – poistková skrinka

Volvo XC70 (2003) – schéma poistky

Rok výroby: 2003.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2003) je poistka 13 v poistkovej skrinke na okraji palubnej dosky.

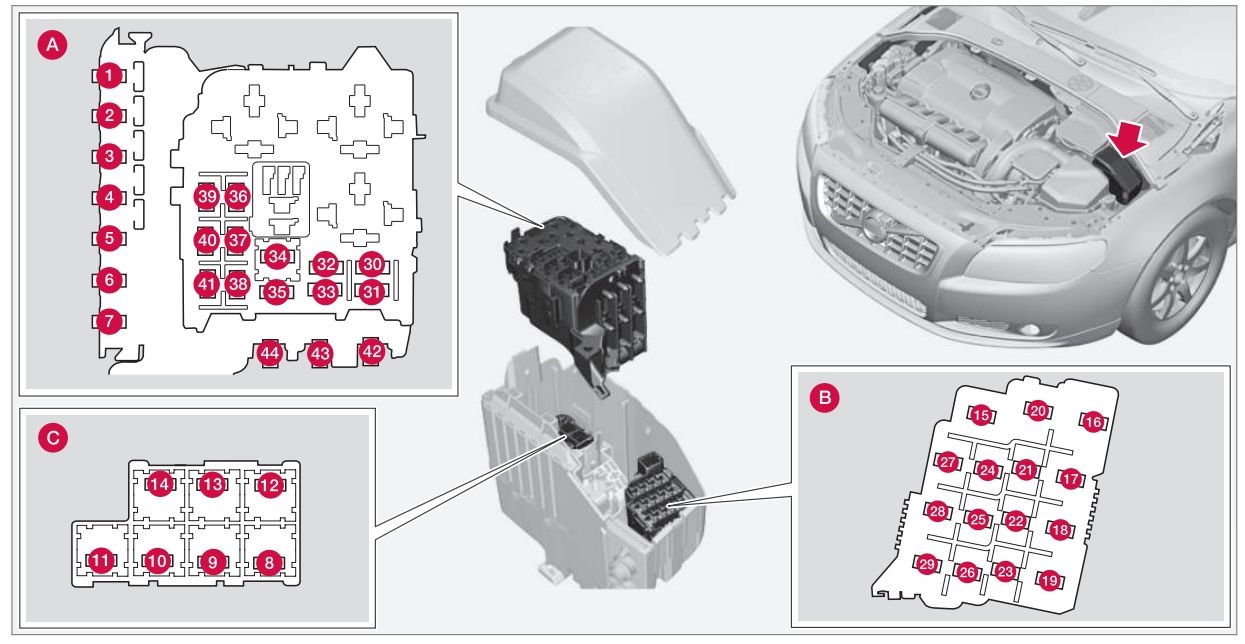

Poistky – motorový priestor

Číslo	Popis	Amperáž [A]
1	Príslušenstvo	25
2)	Prídavné svetlá (možnosť)	20
3)	Čerpadlo podtlaku	15
4	Senzory kyslíka	20
5	Ohrievač bloku; Elektromagnetické ventily.	10
6	Senzor prietoku vzduchu; Riadiaci modul motora; Vstrekovače.	15
7	Modul škrtící klapky	10
8	Kompresor klimatizácie; Senzor polohy pedálu akcelerátora; Ventilátor poistkovej skrinky.	10
9	Klakson	15
10	Stierač zadného dverí	10
11	Kompresor klimatizácie; Zapaľovacie cievky.	20

12	Spínač svetla stop	5
13	Stierače	25
14	ABS / STC / DSTC	30
15	–	–
16	Umývač čelného skla; Stierače a umývač svetlometov (niektoré modely)	15
17	Svetlomety s tlmeným svetlom, pravý	10
18	Svetlomety s tlmeným svetlom, ľavý	10
19	ABS / STC / DSTC	30
20	Svetlomety s diaľkovým svetlom, ľavé	15
21	Svetlomety s diaľkovým svetlom, pravé	15
22	Motorček na štartovanie	25
23	Modul riadenia motora	5
24	–	–

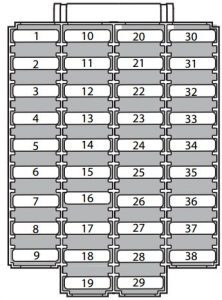

Poistková skrinka na okraji palubnej dosky

Číslo	Popis	Amperáže [A]
1	Svetlomety s tlmeným svetlom	15
2)	Svetlomety s diaľkovým svetlom	20
3)	Elektrická stolička vodiča	30
4	Elektrická stolička pasažiera	30
5	–	–
6	–	–
7	Vyhrievaná stolička – predná ľavá (možnosť)	15
8	Vyhrievaná stolička – predná pravá (možnosť)	15
9	ABS / STC / DSTC	5
10	–	–
11	–	–
12	Stierače svetlometov (niektoré modely)	15
13	Elektrická zásuvka 12 V (zapaľovač cigariet)	15
14	Elektrická stolička pasažiera	5
15	Audio systém, VNS	5
16	Amplifikačný systém	20
17	Predné hmlové svetlá	15
18	Displej VNS	10

19	–	–
20	Automatická prevodovka; Shiftlock; Rozšírené D2.	10
21	Smerovky	20
22	Modul spínača svetlometov; Systém klimatizácie; Diagnostický konektor na palube; Moduly páky volantu.	5
23	Relé predĺženého napájania D1; Systém klimatizácie; Elektricky nastaviteľné sedadlo vodiča; Informácie pre vodiča.	10
24	Spínač zapaľovania; Relé štartovacieho motora; SRS; Modul riadenia motora.	10
25	Ventilátor systému klimatizácie	30
26	–	–
27	Elektronický modul – doplnkové osvetlenie	10
28	–	–
29	Predné a zadné pozičné svetlá na ľavej strane	7,5
30	Predné a zadné pozičné svetlá na pravej strane; Osvetlenie evidenčného čísla.	7,5
31	Centrálny elektrický modul; Osvetlenie zrkadiel na slnečnej clone; Osvetlenie odkladacej schránky; Vnútorné osvetlenie.	10
32	Čerpadlo paliva	15
33	Aktuátor otváracej strechy	15
34	Centrálne zamykanie, elektrické okná – ľavé zrkadlo	25
35	Centrálne zamykanie, elektrické okná – pravé zrkadlo	25
36	Elektrické zadné okná	30
37	Siréna alarmu	5

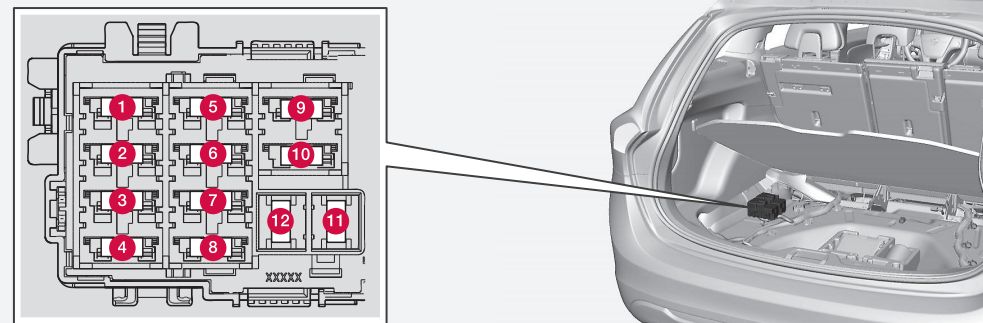

Poistky v batožinovom priestore

Poistky v batožinovom priestore sa nachádzajú za panelom na strane vodiča batožinového priestoru

Číslo	Popis	Amperáž [A]
1	Modul elektrický zadný; Osvetlenie motorového priestoru.	10
2)	Svetlomet zadný hmlový	10
3)	Brzdové svetlá	15
4	Rezervné svetlá	10
5	De-ice zadného okna; Relé 15I – príslušenstvo.	5
6	Blokovanie zadného veka	10
7	Prídavná zásuvka 12 V v priestore pre cestujúcich (možnosť)	15
8	Centrálne zamykanie zadných dverí; Otváranie nádrže.	20
9	Varovný signál (30 kanálov)	15
10	CD menič, VNS	10
11	Modul riadenia príslušenstva (AEM)	15
12	Stierač zadného veka	15
13	Priestor pre cestujúcich difuzéra (subwoofer) – možnosť	15
14	Brzdové svetlá	7,5
15	Háčik na príves (15I)	20
16	–	–
17	Modul riadenia pohonu všetkých kolies	7,5
18	–	–

Volvo XC70 (2004) – schéma poistky

Rok výroby: 2004.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2004) je poistka 13 v poistkovej skrinke na prístrojovej doske.

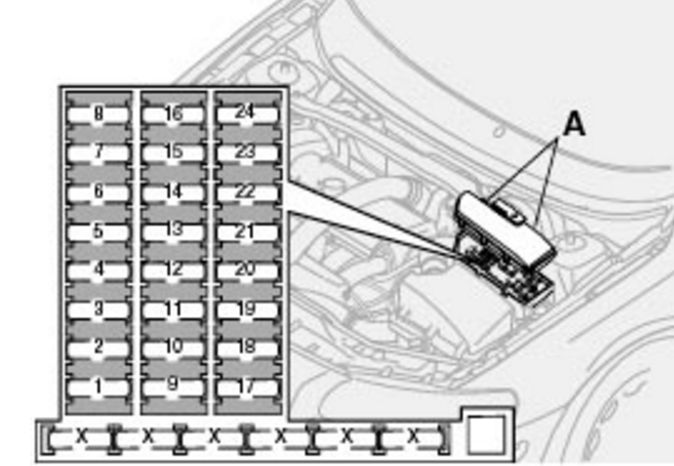

Poistky – motorový priestor

Volvo XC70 – poistky – motorový priestor

poloha	popis	Amperáž [A]
1	Príslušenstvo	25
2	Dodatočné svetlomety (možnosť)	20
3	–	–
4	Senzory kyslíka	20
5	Ohrievač bloku, elektromagnetické ventily	10
6	Senzor hmotnosti vzduchu, riadiaca jednotka motora, vstrekovače	15
7	Modul škrtící klapky	10
8	Kompresor klimatizácie, senzor polohy pedála akcelerátora, ventilátor E-box	10
9	Klakson	15
10	Stierka zadného dverí	10
11	Zapaľovacie cievky	20

12	Spínač svetiel brzdy	5
13	Stierače	25
14	ABS / STC / DSTC	30
15	–	–
16	Umývač čelného skla, stierače / umývač svetlometov (niektoré modely)	15
17	Pravý tlmený svetlomet	10
18	Ľavý tlmený svetlomet	10
19	ABS / STC / DSTC	30
20	Ľavý diaľkový svetlomet	15
21	Pravý diaľkový svetlomet	15
22	Motorček štartovania	25
23	Modul riadenia motora, relé motora	5
24	–	–

Schéma poistky na okraji prístrojovej dosky

Číslo	Popis	Amperáž [A]
1	Svetlomety s tlmeným svetlom	15
2	Svetlomety s diaľkovým svetlom	20
3	Ovládanie elektricky nastaviteľného sedadla vodiča	30
4	Ovládanie elektricky nastaviteľného sedadla pasažiera	30
5	Posilňovač riadenia závislý od rýchlosti; Vákuová pumpa.	15
6	–	–
7	Vyhrievané sedadlo – predné ľavé (možnosť)	15
8	Vyhrievané sedadlo – predné pravé (možnosť)	15
9	ABS / STC / DSTC	5
10	Dennej svetlá	10
11	Dennej svetlá	10
12	Stierače svetlometov (niektoré modely)	15
13	12 V elektrická zásuvka.	15
14	Ovládanie elektricky nastaviteľného sedadla pasažiera	5
15	Audio systém, VNS	5
16	Posilňovač zvuku	20
17	Audio zosilňovač	30
18	Predné hmlové svetlá	15

19	Displej VNS	10
20	–	–
21	Automatická prevodovka; Zámok prevodovky; Rozšírenie pohybu D2.	10
22	Smerovky	20
23	Modul spínača svetlometov; Systém klimatizácie; Diagnostický konektor na palube; Moduly páky volantu.	5
24	Relé rozšíreného napájania D1: systém klimatizácie, elektrické sedadlo vodiča, informácie o vodičovi.	10
25	Kľúč na štartovanie; Relé štartovacieho motora; SRS; Modul riadenia motora.	10
26	Ventilátor systému klimatizácie	30
27	–	–
28	Elektronický modul – dodatočné osvetlenie	10
29	–	–
30	Svetlomety prednej a zadnej polohy na ľavej strane	7,5
31	Svetlomety prednej a zadnej polohy na pravej strane; Osvetlenie evidenčného čísla.	7,5
32	Centrálny elektrický modul; Osvetlenie kozmetického zrkadla; Osvetlenie odkladacej schránky; Dodatočné vnútorné osvetlenie.	10
33	Čerpadlo paliva	15
34	Aktuátor otváracej strechy	15
35	Centrálne zamykanie; Elektrické okná – vonkajšie zrkadlo na ľavej strane.	25
36	Centrálne zamykanie; Elektrické okná – vonkajšie zrkadlo na pravej strane.	25
37	Elektrické okná na zadnej strane	30
38	Varovná siréna	5

Poistky v batožinovom priestore

Poistky v priestore pre náklad sa nachádzajú za panelom na strane vodiča v priestore pre náklad

Číslo	Popis	Amperáž [A]
1	Modul elektrický zadný; Osvetlenie priestoru pre náklad.	10
2	Svetlomet hmlový zadný	10
3	Brzdové svetlá	15
4	Rezervné svetlá	10
5	Rozmrazovanie zadného skla; Relé 15I – príslušenstvo.	5
6	Zamknutie zadného veka	10
7	12 V dodatočná zásuvka v batožinovom priestore (možnosť)	15
8	Zadné dvere s centrálnym zamykaním, dvierka nádrže	20
9	Ťažné zariadenie (30 pohybov)	15
10	CD menič; VNS.	10
11	Modul riadenia príslušenstva (AEM)	15
12	Stierač zadného veka	15
13	Priestor pre reproduktor (subwoofer) – možnosť	15
14	Brzdové svetlá	7,5
15	Ťažné zariadenie (napájanie 15I)	20
16	–	–
17	Modul riadenia pohonu všetkých kolies	7,5
18	–	–

Volvo XC70 (2005) – schéma poistky

Rok výroby: 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2005) je poistka 11 v poistkovej skrinke v kabíne.

Poistky – motorový priestor

Číslo	Popis	Ampery [A]
1	–	–
2	Hmlové svetlá (možnosť)	20
3	Modul telesa škrtiaceho ventilu (modely bez turba)	10
4	Senzory kyslíka	20
5	Ohrievač krytu motora; Elektromagnetické ventily; Senzor úniku paliva.	10
6	Senzor hmotnosti vzduchu; Riadiaca jednotka motora; Vstrekovače.	15
7	–	–
8	Kompresor klimatizácie; Senzor polohy pedálu akcelerátora; Ventilátor E-box.	10
9	–	–
10	–	–
11	Zapaľovacie cievky	20

12	–	–
13	Stierače	25
14	ABS	30
15	Trysky umývača svetlometov (niektoré modely)	35
16	–	–
17	Svetlomety s tlmenými svetlami na strane vodiča	20
18	Predné parkovacie svetlá	15
19	ABS	30
20	Svetlomety s tlmenými svetlami na strane pasažiera	20
21	Palivové čerpadlo	15
22	Motorček na štartovanie	35
23	Modul riadenia motora; Relé motora.	10
24	–	–

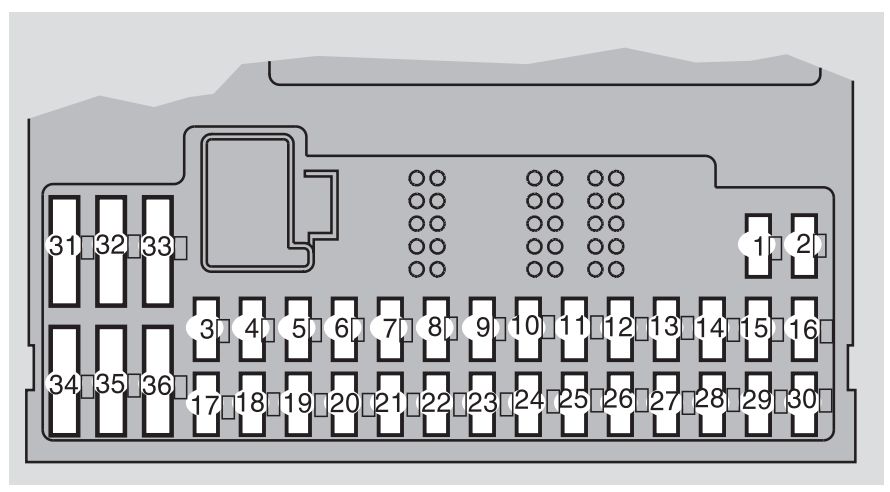

Poistková skrinka v kabíne, za plastovým panelom

Číslo	Popis	Amperáž [A]
1	Vyhrievané sedadlo pre cestujúceho (možnosť)	15
2	Vyhrievané sedadlo pre vodiča (možnosť)	15
3	Klakson	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna upozornenia	5
9	Napájanie spínača svetiel brzdy	5
10	Panel prístrojov; Systém klimatizácie; Elektrické sedadlo pre vodiča (možnosť); Senzor hmotnosti cestujúceho (iba americké modely).	10
11	Porty 12 V – predné a zadné sedadlá	15
12	–	–
13	–	–
14	Stierače svetlometov (V70 R)	15
15	ABS, STC / DSTC	5
16	Posilňovač riadenia; Aktívne bi-xenónové svetlomety (možnosť).	10
17	Predný reflektor s nízkym svetlom na strane vodiča (možnosť)	7,5

18	Svetlomet s tlmeným svetlom predný strana cestujúceho (možnosť)	7,5
19	–	–
20	–	–
21	Modul riadenia prevodovky; Zámok spiatočky (M66).	10
22	Svetlomety diaľkové strana vodiča	10
23	Svetlomety diaľkové strana cestujúceho	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrické sedadlo cestujúceho (možnosť); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo umývača skiel – stierač svetlometov (V70 R)	15
35	–	–
36	–	–

Poistková skrinka na okraji palubnej dosky

Číslo	Popis	Amperáž [A]
1	Elektrické sedadlo vodiča (možnosť)	25
2	Elektrické sedadlo pasažiera (možnosť)	25
3	Ventilátor systému klimatizácie	30
4	Modul riadenia – predné dvere pasažiera	25
5	Modul riadenia – dvere vodiča	25
6	Osvetlenie stropu; Elektrický horný modul riadenia.	10
7	Otvoriteľná strecha (možnosť)	15
8	Kľúč na zapaľovanie; Systém SRS; Modul riadenia motora; Imobilizér.	7,5
9	Diagnostika palubného systému; Spínač svetiel; Senzor uhla riadenia; Modul riadenia na volante.	5
10	Audio systém	20
11	Zosilňovač audio systému	30
12	Displej navigačného systému (možnosť)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Poistky v batožinovom priestore

Poistky v priestore pre náklad sa nachádzajú za panelom na strane vodiča v priestore pre náklad

Číslo	Popis	Amperáže [A]
1	Svetlomety rezervy	10
2	Svetlomety zastavenia; Hmlové svetlá; Osvetlenie batožinového priestoru; Osvetlenie evidenčného čísla; Svetlá brzdy.	20
3	Modul riadenia príslušenstva	15
4	–	–
5	Elektronický modul zadný	10
6	CD menič (možnosť); Navigačný systém (možnosť).	7,5
7	Káblovanie prívesu (30 vodičov)	15
8	Zásuvka 12 V – batožinový priestor	15
9	Bočné dvere zadného pasažiera – ovládanie okna, funkcia deaktivácie okna	20
10	Zadné dvere na strane vodiča – ovládanie okna, funkcia deaktivácie okna	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (možnosť)	15
15	–	–
16	–	–
17	Audio príslušenstvo	5
18	–	–

19	Stierač zadného okna	15
20	Kabláž prívesu (15 vodičov)	20
21	–	–
22	–	–
23	Štvorkolka	7,5
24	Systém odpruženia Four-C (možnosť)	15
25	–	–
26	Asistent parkovania (možnosť)	5
27	Hlavná poistka: kabláž prívesu, Four-C, asistencia pri parkovaní, štvorkolka	30
28	Centrálne zamykanie	15
29	Osvetlenie prívesu na strane vodiča: parkovacie svetlá, smerovky.	25
30	Osvetlenie prívesu na strane cestujúcich: parkovacie svetlo, brzdové svetlo, hmlové svetlo, smerovka.	40
31	Hlavná poistka: poistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhrievané zadné sklo	20
38	Vyhrievané zadné sklo	20

Volvo XC70 (2006) – schéma poistky

Rok výroby: 2006.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2006) je poistka 11 v poistkovej skrinke v kabíne.

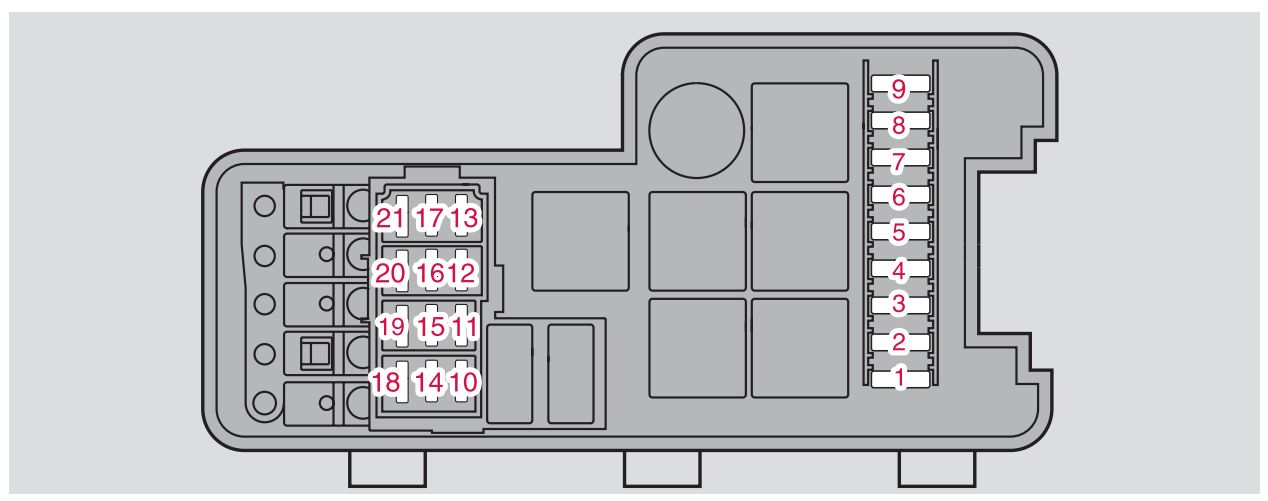

Poistky – motorový priestor

Číslo	Popis	Amperáž [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Prídavné svetlomety (možnosť)	20
6	Relé motorčeka štartovania	35
7	Intermitencia	25
8	–	–
9	Čerpadlo paliva	15
10	Zapaľovacie cievky; Riadiaca jednotka motora.	20

11	Senzor pedála akcelerátora; Kompresor klimatizácie; Ventilátor e-box.	10
12	Modul riadenia motora; Vstrekovače paliva; Senzor hmotnosti vzduchu.	15
13	Modul riadenia škrtící klapky	10
14	Senzor ohrievaného kyslíka	20
15	Ohrievač motorového priestoru; Elektromagnetické ventily.	10
16	Svetlomet s tlmeným svetlom na strane vodiča	20
17	Svetlomety s tlmeným svetlom na strane pasažiera	20
18	–	–
19	Napájanie modulu riadenia motora; Relé motora.	5
20	Parkovacie svetlá	15
21	–	–

Schéma poistiek v kabíne, za plastovým panelom

Číslo	Popis	Amperáže [A]
1	Vyhrievané sedadlo pre cestujúcich (možnosť)	15
2	Vyhrievané sedadlo pre vodiča (možnosť)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Poplašná siréna	5
9	Napájanie spínača svetiel brzdy	5
10	Panel prístrojov; Systém klimatizácie; Elektrické sedadlo pre vodiča (možnosť); Senzor hmotnosti cestujúceho.	10
11	Zásuvka 12 V – predné a zadné sedadlá	15
12	–	–
13	–	–
14	Stierače svetlometov (V70 R)	15
15	ABS, STC / DSTC	5
16	Posilňovač riadenia; Aktívne bi-xenónové svetlomety (možnosť).	10
17	Predný hmlový svetlomet na strane vodiča (možnosť)	7,5

18	Svetlomet s tlmeným svetlom predný strana pre cestujúcich (možnosť)	7,5
19	–	–
20	–	–
21	Modul riadenia prevodovky; Zámok spiatočky (M66).	10
22	Svetlomety s diaľkovým svetlom strana vodiča	10
23	Svetlomety s diaľkovým svetlom strana pre cestujúcich	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrické sedadlo pre cestujúcich (možnosť); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo na umývanie skiel – stierače svetlometov (V70 R).	15
35	–	–
36	–	–

Schéma poistiek na okraji palubnej dosky

Číslo	Popis	Amperáže [A]
1	Elektrické sedadlo vodiča (možnosť)	25
2	Elektrické sedadlo pasažiera (možnosť)	25
3	Ventilátor systému klimatizácie	30
4	Modul riadenia – predné dvere pasažiera	25
5	Modul riadenia – dvere vodiča	25
6	Vnútorné osvetlenie; Elektrický horný modul riadenia.	10
7	Otvoriteľná strecha (možnosť)	15
8	Zapaľovanie; Systém SRS; Modul riadenia motora; Imobilizér; Modul riadenia prevodovky (modely R).	7,5
9	Diagnostika palubného systému; Spínač svetiel; Senzor uhla riadenia; Modul riadenia na volante.	5
10	Audio systém	20
11	Zosilňovač audio systému	30
12	Displej navigačného systému (možnosť)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Poistky v batožinovom priestore

Poistky v priestore pre náklad sa nachádzajú za panelom na strane vodiča v priestore pre náklad

Číslo	Popis	Amperáž [A]
1	Rezervné svetlá	10
2	Parkovacie svetlá; Hmlové svetlá; Osvetlenie batožinového priestoru; Osvetlenie evidenčného čísla; Brzdové svetlá.	20
3	Modul riadenia príslušenstva	15
4	–	–
5	Elektronický modul zadný	10
6	CD menič (možnosť); Navigačný systém (možnosť).	7,5
7	Káblovanie prívesu (30 vodičov)	15
8	Zásuvka 12 V – batožinový priestor	15
9	Bočné dvere zadného cestujúceho – ovládanie okien, funkcia deaktivácie okna.	20
10	Zadné dvere na strane vodiča – ovládanie okien, funkcia deaktivácie okna.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (možnosť)	15
15	–	–
16	–	–
17	Audio príslušenstvo	5
18	–	–

19	Štetec zadného dverí	15
20	Kabláž prívesu (15 vodičov)	20
21	–	–
22	–	–
23	Štvorkolka	7,5
24	Systém rámu Four-C (možnosť)	15
25	–	–
26	Asistent parkovania (možnosť)	5
27	Hlavná poistka: kabláž prívesu, Four-C, asistencia pri parkovaní, štvorkolka.	30
28	Centrálne zamykanie	15
29	Osvetlenie prívesu na strane vodiča: parkovacie svetlá, smerovky.	25
30	Osvetlenie prívesu na strane pasažiera: parkovacie svetlo, brzdové svetlo, hmlové svetlo, smerovka.	40
31	Hlavná poistka: poistky 37 a 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhrievané zadné sklo	20
38	Vyhrievané zadné sklo	20

Volvo XC70 (2007) – schéma panelu poistiek

Rok výroby: 2007.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2007) je poistka 11 v paneli poistiek v’kabíne.

Poistky – motorový priestor

Číslo	Popis	Amperáž [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Prídavné svetlomety (možnosť)	20
6	Relé štartovania	35
7	Stierače	25
8	Čerpadlo paliva	15
9	Modul riadenia prevodovky (modely R)	15
10	Zapaľovacie cievky; Modul riadenia motora.	20

11	Senzor pedála akcelerátora; Kompresor klimatizácie; Ventilátor e-box.	10
12	Modul riadenia motora; Vstrekovače paliva; Senzor hmotnosti vzduchu.	15
13	Modul riadenia škrtacej klapky	10
14	Senzor ohrievaného kyslíka	20
15	Ohrievač olejovej vany; Elektromagnetické ventily.	10
16	Svetlomet s tlmeným svetlom na strane vodiča	20
17	Svetlomety s tlmeným svetlom na strane pasažiera	20
18	–	–
19	Napájanie modulu riadenia motora; Relé motora.	5
20	Parkovacie svetlá	15
21	–	–

Panel poistiek v kabíne, za plastovým obložením

Číslo	Popis	Amperáž [A]
1	Vyhrievané sedadlo pre cestujúcich (možnosť)	15
2	Vyhrievané sedadlo vodiča (možnosť)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarmová siréna	5
9	Napájanie spínača svetiel brzd	5
10	Prístrojová doska; Systém klimatizácie; Elektricky nastaviteľné sedadlo vodiča (možnosť); Senzor hmotnosti cestujúceho.	10
11	Zásuvka 12 V – predné a zadné sedadlá	15
12	–	–
13	–	–
14	Stierače svetlometov (V70 R)	15
15	ABS, STC / DSTC	5
16	Posilňovač riadenia; Aktívne bi-xenónové svetlomety (možnosť).	10
17	Predný reflektor s tlmeným svetlom na strane vodiča (možnosť)	7,5

18	Svetlomet s tlmeným svetlom predný strana cestujúceho (možnosť)	7,5
19	–	–
20	–	–
21	Modul riadenia prevodovky; Zámok spiatočky (M66).	10
22	Svetlomety s diaľkovým svetlom strana vodiča	10
23	Svetlomety s diaľkovým svetlom strana cestujúceho	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky nastaviteľné sedadlo pre cestujúceho (možnosť); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo vákuum	20
34	Čerpadlo na umývanie skiel – stierače svetlometov (V70 R)	15
35	–	–
36	–	–

Panel poistiek na okraji palubnej dosky

Číslo	Popis	Amperáž [A]
1	Elektricky nastaviteľné sedadlo vodiča (možnosť)	25
2	Elektricky nastaviteľné sedadlo pasažiera (možnosť)	25
3	Ventilátor systému klimatizácie	30
4	Modul riadenia – predné dvere pasažiera	25
5	Modul riadenia – dvere vodiča	25
6	Vnútorné osvetlenie; Elektrický horný modul riadenia.	10
7	Okenná strecha (možnosť)	15
8	Zapaľovanie; Systém SRS; Modul riadenia motora; Imobilizér; Modul riadenia prevodovky (modely R).	7,5
9	Diagnostika palubného systému; Spínač svetiel; Senzor uhla riadenia; Modul riadenia na volante.	5
10	Audio systém	20
11	Zosilňovač audio systému	30
12	Displej navigačného systému (možnosť)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Poistky v batožinovom priestore

Poistky v priestore pre náklad sa nachádzajú za panelom na strane vodiča v priestore pre náklad

Číslo	Popis	Amperáže [A]
1	Rezervné svetlá	10
2	Parkovacie svetlá; Hmlové svetlá; Osvetlenie batožinového priestoru; Osvetlenie evidenčného čísla; Svetlá brzdové.	20
3	Modul riadenia príslušenstva	15
4	–	–
5	Elektronický modul zadný	10
6	CD menič (možnosť); Navigačný systém (možnosť).	7,5
7	Káblovanie prívesu (30 vodičov)	15
8	Zásuvka 12 V – batožinový priestor	15
9	Bočné dvere zadného cestujúceho – ovládanie okien, funkcia deaktivácie okna.	20
10	Zadné dvere na strane vodiča – ovládanie okien, funkcia deaktivácie okna.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (možnosť)	15
15	–	–
16	–	–
17	Audio príslušenstvo	5
18	–	–

19	Stierač zadného dverí	15
20	Kablovanie prívesu (15 vodičov)	20
21	–	–
22	–	–
23	Štvorkolka	7,5
24	Systém odpruženia Four-C (možnosť)	15
25	–	–
26	Asistent parkovania (možnosť)	5
27	Hlavná poistka: kablovanie prívesu, Four-C, asistencia pri parkovaní, štvorkolka.	30
28	Centrálne zamykanie	15
29	Osvetlenie prívesu na strane vodiča: parkovacie svetlá, smerovky.	25
30	Osvetlenie prívesu na strane pasažiera: parkovacie svetlá, brzdové svetlá, hmlové svetlo, smerovka.	40
31	Hlavná poistka: poistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhrievané zadné sklo	20
38	Vyhrievané zadné sklo	20

Volvo XC70 (2008) – schéma poistky

Rok výroby: 2008.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2008) je poistka 25 v poistkovej skrinke v motorovom priestore.

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Číslo	Popis	Amperáže [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	50
6	–	–
7	–	–
8	–	–
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktívne svetlomety BI-Xenon; Nastavenie svetlometov (možnosť).	10
17	Centrálny elektrický modul	20
18	Radar; Modul riadenia ACC (možnosť).	5
19	Servotvorba závislá od rýchlosti	5
20	Modul riadenia motora (ECM); Prevodovka; SRS.	10
21	Vyhrievané trysky pre stierač	10

22	Čerpadlo podtlaku I5T	20
23	Osvetľovací panel	5
24	Postrekovače svetlometov	15
25	Zásuvka 12 V – predné a zadné sedadlá	15
26	Otvoriteľná strecha (možnosť); Stropná konzola / ECC (možnosť).	10
27	Prístrojová doska motorového priestoru	5
28	Prídavné svetlomety (možnosť)	20
29	Klakson	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia automatickej prevodovky	15
32	Kompresor klimatizácie	15
33	Cievky	5
34	Relé štartovacieho motora	30
35	Cievky zapaľovania	20
36	Modul riadenia motora (ECM); Klapka.	10
37	Systém vstrekovania; Senzor hmotnosti vzduchu	15
38	Ventily motora	10
39	EVAP / senzor ohrievaného kyslíka / vstrekovanie	15
40	Vykurovanie ventilácie podvozku	20
41	Detekcia únikov paliva	5
42	–	–
43	Chladiaci ventilátor	50
44	Chladiaci ventilátor	60

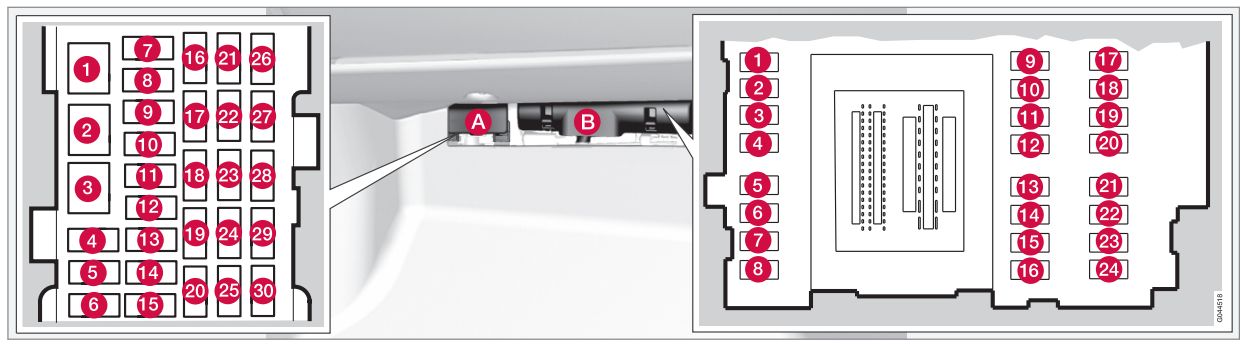

Poistky – priestor pre cestujúcich

Číslo	Popis	Amperáže [A]
1	Senzor dažďa	5
2	Systém SRS	10
3	Brzdy ABS; Elektrická parkovacia brzda.	5
4	Pedál akcelerátora; Vyhrievané sedadlá (možnosť).	7,5
5	–	–
6	Displej ICM; CD prehrávač a rádio.	15
7	Modul volantu	7,5
8	–	–
9	Diaľkové svetlá	15
10	Otvoriteľná strecha (možnosť)	20
11	Rezervné svetlomety	7,5
12	–	–
13	Predné hmlové svetlo (možnosť)	15

14	Striekacie trysky čelného skla	15
15	Adaptívny tempomat ACC (možnosť)	10
16	–	–
17	Vnútorné osvetlenie; Dvere vodiča s ovládacím panelom; Sedadlo pasažiera s elektrickým pohonom (možnosť).	7,5
18	Informačný displej	5
19	Sedadlo vodiča s elektrickým pohonom (možnosť)	5
20	Stierač zadného veka	15
21	Diaľkový prijímač kľúčov; Alarmové senzory.	5
22	Čerpadlo paliva	20
23	Elektrická zámka stĺpika riadenia	20
24	–	15
25	Zamknutie – nádrž na palivo, zadné veko	10
26	Alarmová siréna; atď.	5
27	Tlačidlo ŠTART / STOP MOTORU	5
28	Spínač brzdových svetiel	5

Poistky – vano di carico

Modul A

Číslo	Funkcia – modul A (čierny)	Amperáž [A]
1	Spínače v dverách vodiča	25
2	Spínače v dverách pasažiera	25
3	Spínače v zadných dverách na strane vodiča	25
4	Spínače v zadných dverách na strane pasažiera	25
5	–	–
6	Zásuvka 12 V v nákladnom priestore; Chladič (možnosť).	15
7	Odmlžovanie zadného okna	30
8	–	–
9	Zásuvka prívesu 2 (možnosť)	15
10	Sedadlo vodiča s elektrickým ovládaním (možnosť)	25
11	Zásuvka prívesu 1 (možnosť)	40
12	Elektrické zadné dvere (možnosť)	30

Modul B (biely)

Číslo	Funkcia – modul B (biely)	Amperáž [A]
1	–	–
2	Modul riadenia Quattro C (možnosť)	15
3	Vyhrievané sedadlo vodiča (možnosť)	15
4	Vyhrievané sedadlo spolujazdca (možnosť)	15
5	Vyhrievanie zadných sedadiel, strana spolujazdca (možnosť)	15
6	Modul riadenia AWD	10
7	Vyhrievanie zadných sedadiel – strana vodiča (možnosť)	15
8	–	–
9	Sedadlo spolujazdca s elektrickým ovládaním (možnosť)	25
10	Prístup bez kľúča (možnosť)	20
11	Elektrická parkovacia brzda – strana vodiča (možnosť)	30
12	Elektrická parkovacia brzda – strana spolujazdca (možnosť)	30

Modul C (modrý)

Číslo	Funkcia – modul C (modrý)	Amperáž [A]
1	Displej navigačného systému (možnosť)	10
2	–	–
3	Subwoofer (možnosť)	25
4	Rádio satelitné SIRIUS (možnosť)	5
5	Audio zosilňovač (možnosť)	25
6	Audio systém	15
7	–	–
8 – 12	Rezerva	–

Volvo XC70 (2009) – schéma poistky

Rok výroby: 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2009) je poistka 25 v poistkovej skrinke v motorovom priestore.

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Číslo	Popis	Amperáž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	50
6	–	–
7	–	–
8	–	–
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktívne vyrovnávanie svetlometov (možnosť)	10
17	Centrálny elektrický modul	20
18	Radar; Modul riadenia ACC (možnosť).	5
19	Rýchlostne závislé riadenie (možnosť)	5
20	Modul riadenia motora (ECM); Prevody; SRS.	10
21	Vyhrievané trysky stieračov	10

22	Čerpadlo vákuum I5T	20
23	Osvetľovací panel	5
24	Striekacie trysky svetlometov	15
25	Zásuvka 12 V – predné a zadné sedadlo	15
26	Panoramatické (možnosť); Horná konzola; ECC (možnosť).	10
27	Poistková skrinka motorového priestoru	5
28	Prídavné svetlá (možnosť)	20
29	Klakson	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia automatickej prevodovky	15
32	Kompresor klimatizácie	15
33	Cievky	5
34	Relé motorčeka štartovania	30
35	Cievky zapaľovania	20
36	Modul riadenia motora (ECM); Telo škrtiacej klapky.	10
37	Systém vstrekovania	15
38	Ventily motora	10
39	EVAP / vyhrievaný senzor kyslíka / vstrekovanie	15
40	Vyhrievanie ventilácie podvozku	10
41	Detekcia únikov paliva	5
42	–	–
43	–	–
44	Ventilátor chladenia	80

Poistky – priestor pre cestujúcich

Číslo	Popis	Amperáže [A]
1	Senzor dažďa (možnosť)	5
2	Systém SRS	10
3	Brzdy ABS; Elektrická parkovacia brzda.	5
4	Pedál akcelerátora; Vyhrievané sedadlá (možnosť).	7,5
5	–	–
6	Displej ICM; CD prehrávač a rádio.	15
7	Modul volantu	7,5
8	–	–
9	Diaľkové svetlá	15
10	Panoramatické (možnosť)	20
11	Rezervné svetlomety	7,5
12	–	–
13	Predné hmlové svetlo (možnosť)	15

14	Striekacie trysky čelného skla	15
15	Adaptívny tempomat ACC (možnosť)	10
16	–	–
17	Osvetlenie hornej časti pre pohodlie; Ovládací panel dverí vodiča; Elektricky ovládané sedadlo spolujazdca (možnosť).	7,5
18	Informačný displej	5
19	Sedadlo vodiča s elektrickým pohonom (možnosť)	5
20	Stierač zadného dverí	15
21	Diaľkový prijímač kľúča, senzory alarmu	5
22	Čerpadlo paliva	20
23	Elektrické uzamknutie stĺpika riadenia	20
24	–	–
25	Uzamknutie – nádrž, zadné dvere	10
26	Varovná siréna; ECC.	5
27	Tlačidlo ŠTART / STOP MOTOR	5
28	Spínač brzdových svetiel	5

Poistky – batožinový priestor

Modul A

Číslo	Funkcia – modul A (čierny)	Amperáže[A]
1	Spínače v dverách vodiča	25
2	Spínače v dverách pasažiera	25
3	Spínače v zadných dverách na strane vodiča	25
4	Spínače v zadných dverách na strane pasažiera	25
5	–	–
6	Zásuvka 12 V v batožinovom priestore; Chladič (možnosť).	15
7	Odmlžovanie zadného okna	30
8	–	–
9	Zásuvka prívesu 2 (možnosť)	15
10	Sedadlo vodiča s elektrickým ovládaním (možnosť)	25
11	Zásuvka prívesu 1 (možnosť)	40
12	Elektrické zadné dvere (možnosť)	30

Modul B (biely)

Číslo	Funkcia – modul B (biely)	Amperáže [A]
1	–	–
2	Modul riadenia Four C (možnosť)	15
3	Vyhrievané sedadlo vodiča (možnosť)	15
4	Vyhrievané sedadlo pasažiera (možnosť)	15
5	Vyhrievanie zadných sedadiel – strana pasažiera (možnosť)	15
6	Modul riadenia AWD	10
7	Vyhrievanie zadných sedadiel – strana vodiča (možnosť)	15
8	–	–
9	Elektricky ovládané sedadlo pasažiera (možnosť)	25
10	Prístup bez kľúča (možnosť)	20
11	Elektrická parkovacia brzda – strana vodiča (možnosť)	30
12	Elektrická parkovacia brzda – strana pasažiera (možnosť)	30

Modul C (modrý)

Číslo	Funkcia – modul C (modrý)	Amperáž [A]
1	Displej navigačného systému (možnosť)	10
2	–	–
3	Subwoofer (možnosť)	25
4	Rádio satelitné SIRIUS (možnosť)	5
5	Audio zosilňovač (možnosť)	25
6	Audio systém	15
7	–	–
8 – 12	Rezerva	–

Volvo XC70 (2010) – schéma poistky

Rok výroby: 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2010) je poistka 25 v poistkovej skrinke v motorovom priestore.

Poistky – motorový priestor

A – Motorový priestor horný

B – Motorový priestor predný

C – Motorový priestor dolný

Číslo	Popis	Amperáž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	50
6	–	–
7	–	–
8	–	–
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktívne vyrovnávanie svetlometov (možnosť)	10
17	Centrálny elektrický modul	20
18	Radar; Modul riadenia ACC (možnosť).	5
19	Riadenie sily riadenia závislé od rýchlosti (možnosť)	5
20	Modul riadenia motora (ECM); Prevodovka; SRS.	10
21	Vyhrievané trysky stieračov	10

22	Čerpadlo podtlaku I5T	20
23	Osvetľovací panel	5
24	Striekacie trysky svetlometov	15
25	Zásuvka 12 V, predné a zadné sedadlá; Zábava pre zadné sedadlá (RSE).	15
26	Otvoriteľná strecha *; Horná konzola; ECC *.	10
27	Prístrojová doska motorového priestoru	5
28	Prídavné svetlá *	20
29	Klakson	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia automatickej prevodovky	15
32	Kompresor klimatizácie	15
33	Cievky	5
34	Relé štartovacieho motora	30
35	Cievky zapaľovania	20
36	Modul riadenia motora (ECM); Klapka.	10
37	Systém vstrekovania	15
38	Ventily motora	10
39	EVAP / ohrievaný senzor kyslíka / vstrekovanie	15
40	Vykurovanie ventilácie podvozku	10
41	Detekcia únikov paliva	5
42	–	–
43	–	–
44	Chladiaci ventilátor	80

Poistky – odkladacia schránka

Číslo	Popis	Amperáže [A]
1	Senzor dažďa*	5
2	Systém SRS	10
3	Brzdy ABS; Elektrická parkovacia brzda.	5
4	Pedál akcelerátora; Vyhrievané sedadlá *.	7,5
5	–	–
6	Displej ICM; CD prehrávač a rádio.	15
7	Modul volantu	7,5
8	–	–
9	Hlavné svetlá	15
10	Otvoriteľná strecha *	20
11	Výstražné svetlá	7,5
12	–	–
13	Predné hmlové svetlo *	15

14	Striekacie trysky čelného skla	15
15	Adaptívny tempomat ACC *	10
16	–	–
17	Osvetlenie stropu; Ovládací panel dverí vodiča; Sedadlo pasažiera s elektrickým ovládaním*.	7,5
18	Informačný displej	5
19	Sedadlo vodiča s ovládaním *	5
20	Stierač zadného dverí	15
21	Diaľkový prijímač kľúča; Senzory alarmu.	5
22	Čerpadlo paliva	20
23	Elektrická blokácia stĺpika riadenia	20
24	–	–
25	Zamknutie – nádrž na palivo, zadné dvere	10
26	Siréna alarmu; atď.	5
27	Tlačidlo ŠTART / STOP MOTOR	5
28	Spínač brzdových svetiel	5

Poistky – batožinový priestor

Modul A

Číslo	Funkcia – modul A (čierny)	Amperáž [A]
1	Spínače v dverách vodiča	25
2	Spínače v dverách cestujúceho	25
3	Spínače v zadných dverách na strane vodiča	25
4	Spínače v zadných dverách na strane cestujúceho	25
5	–	–
6	Zásuvka 12 V v batožinovom priestore; Chladič *.	15
7	Rozmrazovanie zadného okna	30
8	–	–
9	Zásuvka prívesu 2 *	15
10	Sedadlo vodiča s pohonom *	25
11	Zásuvka prívesu 1 *	40
12	Elektricky ovládané zadné dvere *	30

Modul B (biely)

Číslo	Funkcia – modul B (biely)	Amperáž [A]
1	–	–
2	Modul riadenia Active Chassis System *	15
3	Vyhrievané sedadlo vodiča *	15
4	Vyhrievané sedadlo pasažiera *	15
5	Vyhrievanie zadných sedadiel – strana pasažiera *	15
6	Modul riadenia AWD	10
7	Vyhrievanie zadných sedadiel – strana vodiča *	15
8	–	–
9	Elektricky ovládané sedadlo pasažiera *	25
10	Otváranie bez kľúča *	20
11	Elektrická parkovacia brzda – strana vodiča *	30
12	Elektrická parkovacia brzda – strana pasažiera	30

Modul C (modrý)

Číslo	Funkcia – modul C (modrý)	Amperáž [A]
1	Displej navigačného systému	10
2	–	–
3	Subwoofer*	25
4	Rádio satelitné SIRIUS *	5
5	Audio zosilňovač*	25
6	Audio systém	15
7	–	–
8 – 12	Rezerva	–

Volvo XC70 (2011) – schéma poistkovej skrinky

Rok výroby: 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2011) je poistka 22 v poistkovej skrinke v odkladacej schránke.

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Číslo	Popis	Amperáž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Predné čelné sklo*	40
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktívne vyrovnávanie smerových svetlometov*	10
17	Centrálny elektrický modul	20
18	Napájanie ABS 15	5
19	Rýchlostne závislé riadenie*	5
20	Modul riadenia motora (ECM); Prevodovka; SRS.	10
21	Vyhrievané trysky stieračov*	10

22	Čerpadlo podtlaku I5T	5
23	Osvetľovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – poistková skrinka motorového priestoru	5
28	Prídavné svetlá*	20
29	Klakson	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia automatickej prevodovky.	15
32	Kompresor klimatizácie	15
33	Cievky	5
34	Relé štartovacieho motora	30
35	Cievky zapaľovania	20
36	Modul riadenia motora (ECM); Klapka.	10
37	Systém vstrekovania; Senzor hmotnosti vzduchu (ECM).	15
38	Ventily motora	10
39	EVAP; Senzor ohrievaného kyslíka; Vstrekovanie.	15
40	–	–
41	Detekcia únikov paliva	5
42	–	–
43	Chladiaci ventilátor	80
44	Elektrohydraulický posilovač riadenia	100

Poistky – priestor pre cestujúcich

Poistková skrzka A: Všeobecné poistky

Poistková skrinka B: Poistky riadiacej jednotky

Poloha: poistková skrinka A

Číslo	Popis	Amperáž [A]
1	Automatický spínač systému Infotainment a poistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (batožinový priestor)	15
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách cestujúceho	20
10	Ovládacie prvky v pravých zadných dverách cestujúceho	20
11	Ovládacie prvky v ľavých zadných dverách cestujúceho	20
12	Prístup bez kľúča*	20
13	Elektrické sedadlo vodiča*	20
14	Elektrické sedadlo predného cestujúceho*	20

15	Zadné sklápateľné opierky hlavy*	15
16	–	–
17	Audio systém; Displej navigačného systému*.	10
18	Audio zariadenie	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrická strešná okno* Osvetlenie kaluže, Senzor klimatizačného systému.	5
22	12 V zásuvka; Zapaľovač.	15
23	Zadné vyhrievané sedadlo* (strana pasažiera)	15
24	Zadné vyhrievané sedadlo* (strana vodiča)	15
25	–	–
26	Zadné vyhrievané sedadlo pasažiera (pravé)*	15
27	Zadné vyhrievané sedadlo pasažiera (ľavé)*	15
28	Asistent parkovania*; Modul riadenia ťažného zariadenia*; Kamera asistenta parkovania*	5
29	Modul riadenia pohonu všetkých kolies*	5
30	Systém aktívneho odpruženia*	10

Poloha: poistková skrinka B

Číslo	Popis	Amperáž [A]
1	Stierač zadného okna	15
2	–	–
3	Predné doplnkové osvetlenie; Elektrické sedadlá*.	7,5
4	Displej informácií na prístrojovej doske	5
5	Adaptívny tempomat; Upozornenie na kolíziu*.	10
6	Doplnkové osvetlenie; Senzor dažďa*.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže	10
9	Tesnenia	15
10	Postrekovače predného čelného skla	15
11	Zámok zadného veka	10

12	Uzamknutie zadného veka	10
13	Čerpadlo paliva	20
14	Diaľkový prijímač kľúča; Alarm; Systém klimatizácie.	5
15	Blokovanie riadenia	15
16	Alarm, palubný diagnostický systém	5
17	–	–
18	Systém airbagov; Senzor hmotnosti pasažiera.	10
19	Adaptívny predný radar s tempomatom	5
20	Pedál akcelerátora; Funkcia automatického stmavenia zrkadiel; Vyhrievané zadné sedadlá*	7,5
21	Audio systém; CD prehrávač a rádio; Systémy Premium Sound.	15
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – vano di carico

Číslo	Popis	Amperáž [A]
1	Elektrická parkovacia brzda (ľavá strana)	30
2	Elektrická parkovacia brzda (pravá strana)	30
3	Vyhrievané zadné sklo	30
4	Prípojka na príves 2*	15
5	Elektrické dvere kufra*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prípojka na príves 1*	40
12	–	–

Volvo XC70 (2012) – schéma poistkovej skrinky

Rok výroby: 2012.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2012) je poistka 22 v poistkovej skrinke v odkladacej schránke.

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Číslo	Popis	Amperáž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Predné čelné sklo*	40
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–
13	ABS čerpadlo	40
14	ABS ventily	20
15	–	–
16	Aktívne vyrovnávanie svetlometov*	10
17	Centrálny elektrický modul	20
18	ABS	5
19	Rýchlostne závislé riadenie*	5
20	Riadiaca jednotka motora (ECM); Prevody; SRS.	10
21	Vyhrievané trysky stieračov*	10

22	–	–
23	Osvetľovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – poistková skrinka motorový priestor	5
28	Prídavné svetlá*	20
29	Klakson	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia automatickej prevodovky.	15
32	Kompresor klimatizácie	15
33	Cievky kompresora – klimatizácia	5
34	Relé štartovacieho motora	30
35	Cievky zapaľovania; Kondenzátor.	20
36	Modul riadenia motora	10
37	Systém vstrekovania; Senzor hmotnosti vzduchu; Modul riadenia motora.	15
38	Kompresor klimatizácie; Ventily motora; Modul riadenia motora.	10
39	Ventil EVAP; Ohriaty lambda senzor.	15
40	–	–
41	Detekcia únikov paliva	5
42	–	–
43	Chladiaci ventilátor	80
44	Elektrohydraulický posilovač riadenia.	100

Poistky – priestor pre cestujúcich

Poistková skrzinka A: Poistky generálne

Poistková skrinka B: Poistky modulu riadenia

Poloha: poistková skrinka A

Číslo	Popis	Amperáže [A]
1	Automatický spínač systému Infotainment a poistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (batožinový priestor)	15
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v pravých zadných dverách pasažiera.	20
11	Ovládacie prvky v ľavých zadných dverách pasažiera.	20
12	Prístup bez kľúča*	20
13	Elektrická sedačka vodiča*	20
14	Elektrická sedačka predného pasažiera*	20

15	Sklopné opierky hlavy*	15
16	Modul riadenia systému Infotainment	5
17	Audio-navigačný systém: zosilňovač, satelitné rádio SiriusXM™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pre cestujúcich vzadu (RSE)*	7,5
21	Elektrické panoramatické strešné okno*; Osvetlenie pre pohodlie; Senzor klimatizačného systému.	5
22	Zásuvka 12 V; Zapaľovač.	15
23	Vyhrievané zadné sedadlo* (strana pasažiera)	15
24	Vyhrievané zadné sedadlo* (strana vodiča)	15
25	–	–
26	Vyhrievané predné sedadlo pasažiera*	15
27	Vyhrievané sedadlo vodiča*	15
28	Asistent parkovania*; modul riadenia ťažného zariadenia*; kamera asistenta parkovania*.	5
29	Modul riadenia pohonu všetkých kolies*	5
30	Aktívny systém odpruženia*	10

Poloha: poistková skrinka B

Číslo	Popis	Amperáž [A]
1	Stierač zadného okna	15
2	–	–
3	Dodatočné predné osvetlenie; Ovládanie okna v dverách vodiča; Sedadlo(a) s elektrickým nastavením*; Systém bezdrôtového ovládania HomeLink®*.	7,5
4	Displej informácií na prístrojovej doske	5
5	Adaptívny tempomat; Upozornenie na kolíziu*.	10
6	Dodatočné osvetlenie; Senzor dažďa*.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže	10
9	Striekacia tryska zadného okna	15
10	Striekacie trysky predného čelného skla	15
11	Odomknutie zadného veka	10

12	–	10
13	Čerpadlo paliva	20
14	Ovládací panel systému klimatizácie; Senzor pohybu pre alarm*.	5
15	–	–
16	Alarm, diagnostický systém palubného počítača	5
17	–	–
18	Systém airbagov; Senzor hmotnosti pasažiera.	10
19	Systém varovania pred kolíziou*	5
20	Pedál akcelerátora; Funkcia automatického zatemnenia zrkadiel; Vyhrievané zadné sedadlá*.	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – batožinový priestor

Číslo	Popis	Amperáže [A]
1	Elektrická parkovacia brzda (ľavá strana).	30
2	Elektrická parkovacia brzda (pravá strana).	30
3	Vyhrievané zadné sklo	30
4	Prípojka na príves 2*	15
5	Elektrické veko*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prípojka na príves 1*	40
12	–	–

Volvo XC70 (2013) – schéma poistkovej skrinky

Rok výroby: 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2013) je poistka 22 v poistkovej skrinke v odkladacej schránke.

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Číslo	Popis	Amperáž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Predné čelné sklo*	40
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktívne vyrovnávanie svetlometov*	10
17	Centrálny elektrický modul	20
18	ABS	5
19	Rýchlostne závislé riadenie*	5
20	Riadiaca jednotka motora (ECM); Prevody; SRS.	10
21	Vyhrievané trysky ostrekovača*	10

22	–	–
23	Osvetľovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – poistková skrinka motorový priestor	5
28	Prídavné svetlá*	20
29	Klakson	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia automatickej prevodovky	15
32	Kompresor klimatizácie	15
33	Kompresor Coils-A/C	5
34	Relé štartovacieho motora	30
35	Zapálenie; Kondenzátor.	20
36	Modul riadenia motora	10
37	Systém vstrekovania; Senzor hmotnosti vzduchu; Modul riadenia motora.	15
38	Kompresor klimatizácie; Ventily motora; Modul riadenia motora (6 valcov); Solenoidy (iba 6 valcov bez turba).	10
39	Ventil EVAP; Ohriaty lambda senzor.	15
40	–	–
41	Detekcia únikov paliva	5
42	–	–
43	Chladiaci ventilátor	80
44	Elektrohydraulický posilovač riadenia	100

Poistky – vano odkladacej schránky

Poistková skrz A : Generálne poistky

Poistková skrinka B : Poistky modulu riadenia

Poloha: poistková skrinka A

Číslo	Popis	Amperáž [A]
1	Automatický spínač systému Infotainment a poistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (vano bagagli)	15
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v zadných dverách pravého pasažiera	20
11	Ovládacie prvky v zadných dverách ľavého pasažiera	20
12	Prístup bez kľúča*	20
13	Elektrické sedadlo vodiča*	20
14	Elektrické sedadlo predného pasažiera*	20

15	Sklo pre cestujúcich s nastaviteľnou výškou*	15
16	Modul riadenia systému Infotainment	5
17	Audio-navigačný systém: zosilňovač, satelitné rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pre cestujúcich vzadu (RSE)*	7,5
21	Elektrické panoráma*; Osvetlenie kaluže; Senzor systému klimatizácie.	5
22	Zásuvka 12 V; Zapaľovač cigariet.	15
23	Vyhrievané zadné sedadlo* (strana pasažiera)	15
24	Vyhrievané zadné sedadlo* (strana vodiča)	15
25	–	–
26	Vyhrievané predné sedadlo pasažiera*	15
27	Vyhrievané sedadlo vodiča*	15
28	Asistent parkovania*; Modul riadenia ťažného zariadenia*; Kamera na pomoc pri parkovaní*.	5
29	Modul riadenia pohonu všetkých kolies*	15
30	Aktívny rámový systém*	10

Poloha: poistková skrinka B

Číslo	Popis	Amperáž [A]
1	Tergicristallo zadného veka	15
2	–	–
3	Dodatočné osvetlenie vpredu; Ovládanie okna vo dverách vodiča; Sedadlo(a) s elektrickým nastavením*, Systém bezdrôtového ovládania HomeLink®*.	7,5
4	Informačný displej na prístrojovej doske	5
5	Adaptívny tempomat; Upozornenie na kolíziu*.	10
6	Dodatočné osvetlenie; Senzor dažďa*.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže	10
9	Striekacia tryska zadného okna	15
10	Striekacie trysky čelného skla	15
11	Zámok zadného veka	10

12	Elektricky sklopné opierky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému; Senzor pohybu alarmu*.	5
15	–	–
16	Alarm; Palubný diagnostický systém.	5
17	–	–
18	Systém airbagov; Senzor hmotnosti pasažiera.	10
19	Systém varovania pred kolíziou*	5
20	Pedál akcelerátora; Funkcia automatického zatemnenia zrkadiel; Vyhrievané zadné sedadlá*	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktivátor otváracej strechy*	20
24	Imobilizér	5

Poistky – batožinový priestor

Číslo	Popis	Amperáž [A]
1	Brzda parkovania elektrická (ľavá strana)	30
2	Brzda parkovania elektrická (pravá strana)	30
3	Zadné sklo vyhrievané	30
4	Zásuvka prívesu 2*	15
5	Elektrické dvere*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka prívesu 1*	40
12	–	–

Volvo XC70 (2014) – schéma motorového priestoru poistiek

Rok výroby: 2014.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2014) je poistka 22 v poistkovej skrinke v zásuvke.

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Číslo	Popis	Amperáž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Predné čelné sklo*	40
9	Stierače	30
10	–	–
11	Ventilátor klimatizačného systému	40
12	–
13	ABS čerpadlo	40
14	ABS ventily	20
15	–	–
16	Aktívne vyrovnávanie smerových svetlometov*	10
17	Centrálny elektrický modul (pod zásuvkou)	20
18	ABS	5
19	Asistencia pri riadení závislá od rýchlosti*	5
20	Riadiaca jednotka motora (ECM); Prevodovka; SRS.	10
21	Vyhrievané trysky ostrekovačov*	10

22	–	–
23	Osvetľovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – motorový priestor	5
28	Prídavné svetlá*	20
29	Klaksón	15
30	Modul riadenia motora (ECM)	10
31	Modul riadenia automatickej prevodovky	15
32	Kompresor klimatizácie	15
33	Kompresor Coils-A/C	5
34	Relé štartovacieho motora	30
35	Zapaľovacie cievky; Kondenzátor.	20
36	Modul riadenia motora	10
37	Vstrekovanie; Senzor hmotnosti vzduchu; Modul riadenia motora.	15
38	Kompresor klimatizácie; Ventily motora; Modul riadenia motora (6 valcov); Solenoidy (iba 6 valcov bez turba).	10
39	Ventil EVAP; Ohrievaný lambda senzor.	15
40	–	–
41	Detekcia únikov paliva	5
42	–	–
43	Chladiaci ventilátor	80
44	Elektrohydraulické posilňovanie riadenia	100

Poistky – odkladacia schránka

Motorový priestor poistky A : Poistky generálne

Motorový priestor poistky B : Poistky riadiacej jednotky

Poloha: motorový priestor poistky A

Číslo	Popis	Amperáž [A]
1	Spínač automatického systému Infotainment a poistky 16-20.	40
2	–	–
3	–	–
4	Vyhrievaný volant elektricky*	10
5	–	–
6	–	–
7	Zásuvka 12 V (batožinový priestor)	15
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v pravých zadných dverách pasažiera.	20
11	Ovládacie prvky v ľavých zadných dverách pasažiera.	20
12	Prístup bez kľúča*	20
13	Motorizované sedadlo vodiča*	20
14	Elektricky nastaviteľné predné sedadlo pasažiera*.	20

15	–	–
16	Modul riadenia systému Infotainment	5
17	Audio-navigačný systém: zosilňovač, satelitné rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pre cestujúcich vzadu (RSE)*	7,5
21	Elektrické strešné okno*; Osvetlenie na uvítanie; Senzor klimatizačného systému.	5
22	12 V. zásuvka; Zapaľovač.	15
23	Vyhrievané zadné sedadlo* (strana pasažiera).	15
24	Vyhrievané zadné sedadlo* (strana vodiča).	15
25	–	–
26	Vyhrievané predné sedadlo pasažiera*	15
27	Vyhrievané sedadlo vodiča*	15
28	Asistent parkovania*; Modul riadenia ťažného zariadenia*; Kamera na pomoc pri parkovaní*.	5
29	Modul riadenia pohonu všetkých kolies*	15
30	Aktívny systém odpruženia*	10

Poloha: poistková skrinka B

Číslo	Popis	Amperáže [A]
1	Stierka stierača portálu zadných dverí	15
2	–	–
3	Dodatočné predné osvetlenie; Ovládanie okna v dverách vodiča; Sedadlo(a) s elektrickým nastavením*; Systém bezdrôtového ovládania HomeLink®*.	7,5
4	Prístrojová doska	5
5	Adaptívny tempomat, upozornenie na kolíziu*	10
6	Dodatočné osvetlenie; Senzor dažďa*	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže.	10
9	Striekacia tryska zadného okna	15
10	Striekacie trysky čelného skla	15
11	Zámok portálu zadných dverí	10

12	Elektricky sklopné zadné svetlomety*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému	5
15	–	–
16	Alarm, palubný diagnostický systém	5
17	Satellitná rádio*; Zosilňovač audio systému.	10
18	Systém airbagov; Senzor hmotnosti cestujúceho.	10
19	Systém upozornenia na kolíziu*	5
20	Senzor pedálu akcelerátora; Funkcia automatického zatmenia zrkadiel; Vyhrievané zadné sedadlá*	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – batožinový priestor

Číslo	Popis	Amperáž [A]
1	Brzda parkovania elektrická (ľavá strana).	30
2	Brzda parkovania elektrická (pravá strana).	30
3	Zadné sklo vyhrievané	30
4	Zásuvka prívesu 2*	15
5	Elektricky ovládané dvere*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka prívesu 1*	40
12	–	–

Volvo XC70 (2015) – schéma motorového priestoru

Rok výroby: 2015.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2015) je poistka 22 v poistkovej skrinke v zásuvke.

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Spodný motorový priestor

Číslo	Popis	Amperáž [A]
1	Spínač: modul elektrického systému pod zásuvkou A	50
2	Spínač: modul elektrického systému pod zásuvkou	50
3	Spínač: modul elektrického systému v batožinovom priestore A	60
4	Spínač: modul elektrického systému pod zásuvkou A	60
5	Spínač: modul elektrického systému pod zásuvkou A	60
6	–	–
7	–	–
8	Predné čelné sklo* – strana vodiča	40
9	Stierače	30
10	–	–
11	Ventilátor klimatizácie A	40
12	Predné čelné sklo* – strana pasažiera	40
13	ABS čerpadlo	40
14	ABS ventily	20
15	Umývač svetlometov	20
16	Aktívne vyrovnávanie svetlometov v zákrute*	10
17	Modul elektrického systému (pod zásuvkou).	20
18	ABS	5
19	Regulovateľná sila riadenia*	5
20	Modul riadenia motora (ECM); Prevody; SRS.	10
21	Vyhrievané trysky umývača skiel*	10
22	–	–
23	Osvetľovací panel	5
24	–	–
25	–	–

26	–	–
27	Bobiny relé	5
28	Prídavné svetlomety*	20
29	Klaksón	15
30	Bobiny relé; Riadiaca jednotka motora (ECM).	10
31	Riadiaca jednotka – automatická prevodovka	15
32	Kompresor klimatizácie (neplatí pre motory s 4 valcami)	15
33	Bobiny relé klimatizácie; Bobiny relé v studenej zóne motorového priestoru pre Start/Stop.	5
34	Relé štartéra A	30
35	Riadiaca jednotka motora (motory s 4 valcami); Zapaľovacie bobiny (motory s 5-/6 valcami); Kondenzátor (motory s 6 valcami).	20
36	Riadiaca jednotka motora (motory s 4 valcami)	20
	Riadiaca jednotka motora (motory s 5 valcami a 6 valcami)	10
37	Motory s 4 valcami: Merač hmotnosti vzduchu; Termostat; Ventil EVAP.	10
	Motory s 5-/6 valcami: Systém vstrekovania; Merač hmotnosti vzduchu (iba motory s 6 valcami); Riadiaca jednotka motora.	15
38	Kompresor klimatizácie (motory s 5-/6 valcami); Ventily motora; Riadiaca jednotka motora (motory s 6 valcami); Solenoidy (iba 6 valcov bez turba); Merač hmotnosti vzduchu (iba 6 valcov); Senzor hladiny oleja (iba 5 valcov).	10
	Ventily motora; Čerpadlo oleja; Lambda sonda s centrálnym vyhrievaním (motory s 4 valcami).	15
39	Vyhrievané senzory kyslíka predné a zadné (motory s 4 valcami); Ventil EVAP (motory s 5-/6 valcami); Vyhrievané senzory kyslíka (motory s 5-/6 valcami).	15
40	Čerpadlo oleja (automatická prevodovka); Vyhrievač bloku (motory s 5 valcami).	10
	Zapaľovacie bobiny (motory s 4 valcami)	15
41	Detekcia únikov paliva (motory s 5-/6 valcami); Riadiaca jednotka mriežky chladiča (motory s 5 valcami).	5
	Detekcia únikov paliva; Elektromagnet klimatizácie (motory s 4 valcami).	7,5
42	Čerpadlo chladiacej kvapaliny (motory s 4 valcami)	50
43	Ventilátor chladenia	60 alebo 80 (4 valce)
		60 (5 valcov)
44	Posilňovač riadenia	100
* – Možnosť / dodatočná výbava
A – Táto poloha sa nepoužíva vo vozidlách s voliteľnou funkciou Start/Stop

Poistky – odkladacia schránka

Motorový priestor poistky A : Poistky generálne

Motorový priestor poistky B : Poistky riadiacej jednotky

Poloha: motorový priestor poistky A

Číslo	Popis	Amperáže [A]
1	Spínač automatického systému Infotainment a poistky 16-20.	40
2	–	–
3	–	–
4	Vyhrievaný volant*	10
5	–	–
6	–	–
7	Zásuvka 12 V (batožinový priestor)	15
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v zadných pravých dverách pasažiera.	20
11	Ovládacie prvky v zadných ľavých dverách pasažiera.	20
12	Prístup bez kľúča*	20
13	Motorizované sedadlo vodiča*	20
14	Elektrické predné sedadlo pasažiera*.	20

15	–	–
16	Modul riadenia systému Infotainment	5
17	Audio-navigačný systém: zosilňovač, satelitné rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pre cestujúcich na zadných sedadlách (RSE)*	7,5
21	Elektrické panoramatické*; Osvetlenie na privítanie; Senzor klimatizačného systému.	5
22	Zásuvka 12 V v konzole medzi sedadlami	15
23	Vyhrievané zadné sedadlo* (strana pasažiera).	15
24	Vyhrievané zadné sedadlo* (strana vodiča).	15
25	–	–
26	Vyhrievané predné sedadlo pasažiera*	15
27	Vyhrievané sedadlo vodiča*	15
28	Asistent parkovania*; Modul riadenia ťažného zariadenia*; Kamera na asistenciu pri parkovaní*.	5
29	Modul riadenia pohonu všetkých kolies*	15
30	Systém aktívneho odpruženia*	10

Poloha: poistková skrinka B

Číslo	Popis	Amperáže [A]
1	Stierač zadného veka	15
2	–	–
3	Dodatočné predné osvetlenie; Ovládanie okna v dverách vodiča; Sedadlo(a) s elektrickým nastavením*; Systém bezdrôtového ovládania HomeLInk®*.	7,5
4	Prístrojová doska	5
5	Adaptívny tempomat; Upozornenie na kolíziu*.	10
6	Dodatočné osvetlenie; Senzor dažďa*.	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže.	10
9	Umývač zadného okna	15
10	Umývač predného čelného skla	15
11	Zámok zadného veka	10

12	Elektricky sklopné opierky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému	5
15	–	–
16	Alarm, palubný diagnostický systém	5
17	Satellitná rádio*; Zosilňovač audio systému.	10
18	Systém airbagov; Senzor hmotnosti pasažiera.	10
19	Systém upozornenia na kolíziu*	5
20	Senzor pedála akcelerátora; Funkcia automatického zatemnenia zrkadiel; Vyhrievané zadné sedadlá*.	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – oblasť nakládky

Číslo	Popis	Amperáž [A]
1	Elektrická parkovacia brzda (ľavá strana).	30
2	Elektrická parkovacia brzda (pravá strana).	30
3	Vyhrievané zadné sklo	30
4	Zásuvka pre príves 2*	15
5	Elektrické veko*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka pre príves 1*	40
12	–	–

Poistky – studená zóna motorového priestoru (iba Start / Stop) – Možnosť pre motory s 4 valcami

Číslo	Popis	Amperáže [A]
A1	Spínač automatický: modul elektrický centrálne v motorovom priestore.	175
A2	Spínač automatický: poistková skrinka pod zásuvkou odkladacej schránky; modul elektrický centrálne v batožinovom priestore.	175
1	–	–
2	Spínač automatický: poistková skrinka B pod zásuvkou odkladacej schránky.	50
3	Spínač automatický: poistková skrinka A pod zásuvkou odkladacej schránky.	60
4	Spínač automatický: poistková skrinka A pod zásuvkou odkladacej schránky.	60
5	Spínač automatický: modul elektrický centrálne v batožinovom priestore.	60
6	Ventilátor systému klimatizácie	40
7	–	–
8	–	–
9	Relé motorčeka na štartovanie	30
10	Dióda interná	50
11	Baterka pomocná	70
12	Modul elektrický centrálne: napätie referenčné pomocnej baterky; miesto nabíjania pomocnej baterky.	15

Volvo XC70 (2016) – schéma poistkovej skrinky

Rok výroby: 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo XC70 (2016) je poistka 22 v poistkovej skrinke v odkladacej schránke.

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Číslo	Popis	Amperáž [A]
1	Spínač automatický: modul elektrický centrálny pod priestorom pre cestujúcich A.	50
2	Spínač automatický: modul elektrický centrálny pod priestorom pre cestujúcich.	50
3	Spínač automatický: modul elektrický centrálny v batožinovom priestore A.	60
4	Spínač automatický: modul elektrický centrálny pod priestorom pre cestujúcich A.	60
5	Spínač automatický: modul elektrický centrálny pod priestorom pre cestujúcich A.	60
6	–	–
7	–	–
8	Predné čelné sklo* – strana vodiča	40
9	Stierače	30
10	–	–
11	Ventilátor systému klimatizácie A	40
12	Predné čelné sklo* – strana pasažiera	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Postrekovače svetlometov	20
16	Aktívne vyrovnávanie svetlometov uhlových*	10
17	Modul elektrický centrálny (pod priestorom pre cestujúcich)	20
18	ABS	5
19	Regulovateľná sila riadenia*	5
20	Modul riadenia motora (ECM); Prevodovka; SRS.	10
21	Vyhrievané postrekovače*	10
22	–	–
23	Osvetľovací panel	5
24	–	–
25	–	–

26	–	–
27	Bobiny relé	5
28	Prídavné svetlomety*	20
29	Klakson	15
30	Bobiny relé; Riadiaca jednotka motora (ECM).	10
31	Riadiaca jednotka – automatická prevodovka	15
32	Kompresor klimatizácie (neplatí pre motory s 4 valcami).	15
33	Bobiny relé klimatizácie; Bobiny relé v studenej zóne motorového priestoru pre Start/Stop.	5
34	Relé štartovacieho motora A	30
35	Riadiaca jednotka motora (motory s 4 valcami); Bobiny zapaľovania (motory s 5-/6 valcami); Kondenzátor (motory s 6 valcami).	20
36	Riadiaca jednotka motora (motory s 4 valcami).	20
	Riadiaca jednotka motora (motory s 5 valcami a 6 valcami).	10
37	Motory s 4 valcami: Merač hmotnosti vzduchu; Termostat; Ventil EVAP.	10
	Motory s 5-/6 valcami: Systém vstrekovania; Merač hmotnosti vzduchu (iba motory s 6 valcami); Riadiaca jednotka motora.	15
38	Kompresor klimatizácie (motory s 5-/6 valcami); Ventily motora; Riadiaca jednotka motora (motory s 6 valcami); Solenoidy (iba 6 valcov bez turba); Merač hmotnosti vzduchu (iba 6 valcov); Senzor hladiny oleja (iba 5 valcov).	10
	Ventily motora; Čerpadlo oleja; Lambda sonda s centrálnym ohrevom (motory s 4 valcami).	15
39	Senzory kyslíka s predným a zadným ohrevom (motory s 4 valcami); Ventil EVAP (motory s 5-/6 valcami); Senzory kyslíka s ohrevom (motory s 5-/6 valcami).	15
40	Čerpadlo oleja (automatická prevodovka); Ohrievač bloku (motory s 5 valcami).	10
	Bobiny zapaľovania (motory s 4 valcami)	15
41	Detekcia únikov paliva (motory s 5-/6 valcami); Riadiaca jednotka žalúzie chladiča (motory s 5 valcami).	5
	Detekcia únikov paliva; Elektromagnet klimatizácie (motory s 4 valcami).	7,5
42	Čerpadlo chladiacej kvapaliny (motory s 4 valcami).	50
43	Ventilátor chladenia	60 alebo 80 (motory s 4 valcami)
		60 (motory s 5 valcami)
44	Posilňovač riadenia	100
* – Možnosť / dodatočné vybavenie
A – Táto poloha sa nepoužíva vo vozidlách s voliteľnou funkciou Start/Stop

Poistky – priestor pre cestujúcich

Poistková skrinka A : Poistky generálne

Poistková skrinka B : Poistky modulu riadenia

Poloha: poistková skrinka A

Číslo	Popis	Amperáž [A]
1	Automatický spínač systému Infotainment a poistky 16-20.	40
2	–	–
3	–	–
4	Vyhrievaný volant*	10
5	–	–
6	–	–
7	12 V zásuvka (priestor pre batožinu)	15
8	Ovládanie v dverách vodiča	20
9	Ovládacie prvky v dverách pasažiera	20
10	Ovládacie prvky v zadných dverách pravého pasažiera	20
11	Ovládacie prvky v zadných dverách ľavého pasažiera	20
12	Prístup bez kľúča*	20
13	Motorovo ovládané sedadlo vodiča*	20
14	Elektrické sedadlo predného pasažiera*	20

15	–	–
16	Modul riadenia systému Infotainment	5
17	Systém audio-navigácia: zosilňovač, satelitné rádio SiriusXM™*.	10
18	Systém Infotainment	15
19	Kit hands-free Bluetooth	5
20	–	–
21	Panoramatické elektrické*; Osvetlenie na privítanie; Senzor systému klimatizácie.	5
22	Zásuvka 12 V v konzole medzi sedadlami	15
23	Zadné sedadlo vyhrievané* (strana pasažiera).	15
24	Zadné sedadlo vyhrievané* (strana vodiča).	15
25	–	–
26	Predné sedadlo pasažiera vyhrievané*	15
27	Vyhrievané sedadlo vodiča*	15
28	Asistent parkovania*	5
29	Modul riadenia pohonu všetkých kolies*	15
30	Systém aktívneho odpruženia*	10

Poloha: poistková skrinka B

Číslo	Popis	Amperáž [A]
1	Štetec zadného veka	15
2	–	–
3	Predné doplnkové osvetlenie; Ovládanie skla vo dverách vodiča; Elektricky nastaviteľné sedadlá*.	7,5
4	Prístrojová doska	5
5	Adaptívny tempomat; Upozornenie na kolíziu*.	10
6	Doplnkové osvetlenie; Senzor dažďa*; Bezdrôtový ovládací systém HomeLink®*	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie: dvierka nádrže.	10
9	Striekacia tryska zadného skla	15
10	Striekacie trysky predného skla	15
11	Deaktivácia zadného veka	10

12	Elektricky sklopné opierky hlavy*	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačného systému	5
15	–	–
16	Alarm; Palubný diagnostický systém.	5
17	Satelitný rádio*; Zosilňovač audio systému.	10
18	Systém airbagov; Senzor hmotnosti pasažiera.	10
19	Systém varovania pred kolíziou*	5
20	Senzor pedálu akcelerátora; Funkcia automatického zatmenia zrkadiel; Vyhrievané zadné sedadlá*.	7,5
21	–	–
22	Brzdové svetlá	5
23	Aktuátor otváracej strechy*	20
24	Imobilizér	5

Poistky – oblasť nakládky

Číslo	Popis	Amperáž [A]
1	Elektrická parkovacia brzda (ľavá strana).	30
2	Elektrická parkovacia brzda (pravá strana).	30
3	Vyhrievané zadné sklo	30
4	Zásuvka na príves 2*	15
5	Elektricky ovládané zadné dvere*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka na príves 1*	40
12	–	–

Poistky – studená zóna motorového priestoru (iba Start/Stop) – Možnosť pre motory s 4 valcami

Číslo	Popis	Amperáže [A]
A1	Spínač automatický: modul elektrický centrálne v motorovom priestore.	175
A2	Spínač automatický: poistková skrinka pod priestorom pre cestujúcich, modul elektrický centrálne v batožinovom priestore.	175
1	–	–
2	Spínač automatický: poistková skrinka B pod priestorom pre cestujúcich	50
3	Spínač automatický: poistková skrinka A pod priestorom pre cestujúcich	60
4	Spínač automatický: poistková skrinka A pod priestorom pre cestujúcich	60
5	Spínač automatický: modul elektrický centrálne v batožinovom priestore	60
6	Ventilátor systému klimatizácie	40
7	–	–
8	–	–
9	Relé motorčeka na štartovanie	30
10	Dióda vnútorná	50
11	Batéria pomocná	70
12	Modul elektrický centrálne: napätie referenčné pomocnej batérie, bod nabíjania pomocnej batérie.	15

O Volvo XC70 (2003-2016)

Volvo XC70, vyrábané medzi rokmi 2003 a 2016, je robustné a spoľahlivé vozidlo, ktoré kombinuje vlastnosti SUV a kombi. Tento model je známy svojou schopnosťou zvládnuť rôzne terény vďaka pohonu všetkých štyroch kolies a zvýšenej svetlej výške. V ponuke boli rôzne motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytovali dostatočný výkon pre dynamickú jazdu. Interiér vozidla je priestranný a ponúka vysoký komfort pre pasažierov, pričom je vybavený modernými technológiami a bezpečnostnými prvkami, ktoré sú typické pre značku Volvo.

Schéma poistkovej skrinky Volvo XC70

Táto stránka zobrazuje schému poistkovej skrinky pre model Volvo XC70, ktorá je nevyhnutná pre údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa typicky nachádza v motorovom priestore a v interiéri vozidla, najčastejšie pod prístrojovou doskou alebo v blízkosti dverí vodiča. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických obvodov vo vozidle.
