Volvo V90 Recharge Plug-in Hybrid (2021-2022) – poistková skrinka

Obsah

Toggle

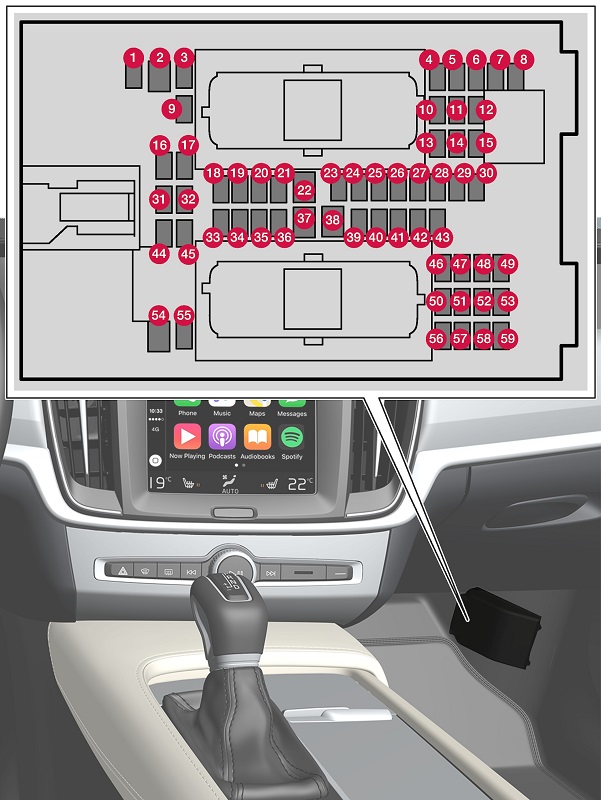

Poistky pod priestorom pre cestujúcich

	Fungovanie	Ampéráž	Typ
	Fungovanie	Ampéráž	Typ
	Modul riadenia, batéria 48 V	10	Micro
	–	–	MCase
	–	–	Micro
	Detektor pohybu	5	Micro
	–	–	Micro
	Displej vodiča	5	Micro
	Klávesnica, stredová konzola	5	Micro
	Detektor slnečného svetla	5	Micro
	–	–	Micro
	Modul riadenia, systém Infotainment	15	Micro
	Elektronický modul volantu	5	Micro
	Modul riadenia, ovládanie štartovania a parkovacej brzdy	5	Micro
	Vyhrievaný volant	15	Micro
	–	–	Micro
	–	–	Micro
	–	–	Micro
	Modul riadenia, zadné osvetlenie	15	Micro
	Modul riadenia, klimatizácia	10	Micro
	Blokovanie volantu	7,5	Micro
	Pri diagnostickej zásuvke OBD-II	10	Micro
	Centrálny displej	5	Micro
	Modul ventilátora klimatizačného systému, predný	40	MCase
	USB koncentrátor	5	Micro
	Ovládacie prvky osvetlenia Spínač osvetlenia kabíny Stmievanie, vnútorné zrkadlo Senzory dažďa a svetla Elektricky nastaviteľné predné sedadlá Ovládacie panely, zadné dvere Modul ventilátora, klimatizácia Klávesnica, konzola medzi sedadlami, priestor pre nohy na zadných sedadlách	7,5	Micro
	–	–	Micro
	Konzola stropu	20	Micro
	Head-up displej na čelnom skle	5	Micro
	Spínač osvetlenia kabíny	5	Micro
	Doska pre bezdrôtové nabíjanie	5	Micro

	Fungovanie	Ampéráž	Typ
	Displej stropnej konzoly	5	Micro
	–	–	Micro
	–	–	Micro
	–	–	Micro
	Elektrický motor, zadný	20	Micro
	Modul riadenia, internetová konektivita autaModul riadenia, Volvo On Call	5	Micro
	–	–	Micro
	Audio zariadenie (zosilňovač)	40	MCase
	–	–	MCase
	Modul antény (TCAM)	5	Micro
	Modul riadenia, funkcie pohodlia sedadla, predné	5	Micro
	Blokátor proti alkoholu	5	Micro
	Stierač zadného okna	15	Micro
	Modul riadenia, čerpadlo paliva	15	Micro
	Cievka relé, čerpadlo oleja prevodovky	5	Micro
	Modul riadenia, funkcie asistencie vodiča	5	Micro
	Vyhrievanie sedadla vodiča	15	Micro
	Vyhrievanie predného sedadla pasažiera	15	Micro
	Čerpadlo chladiacej kvapaliny	7,5	Micro
	–	–	Micro
	Elektricky nastaviteľné sedadlo vodiča	20	Micro
	Modul, aktívne odpruženie	20	Micro
	Otvorenie batožinového priestoru/zadného veka pohybom nohy	5	Micro
	–	–	Micro
	–	–	MCase
	–	–	Micro
	Predné sedadlo pasažiera s elektrickým nastavením	20	Micro
	–	–	Micro
	–	–	Micro
	Hlavná poistka pre poistky 52, 53, 57 a 58	15	Micro

Leggere  Volvo XC40 (2018-2022) – poistková skrinka

Poistky v batožinovom priestore

	Funkcia	Ampéráž	Typ
	Funkcia	Ampéráž	Typ
	Vyhrievanie zadného okna	30	MCase
	Modul centrálneho elektrického ovládania	40	MCase
	Kompresor, pneumatické odpruženie	40	MCase
	–	–	MCase
	–	–	MCase
	–	–	MCase
	Modul dverí, zadné pravé	20	MCase
	Modul riadenia systému redukcie oxidov dusíka (NOx) (iba dieselový motor)	30	MCase
	–	–
	Elektrické dvere	25	MCase
	Modul dverí, predné pravé	20	MCase
	Modul riadenia ťažného zariadenia	40	MCase
	Napínač bezpečnostného pásu, pravá strana	40	MCase
	Interné cievky relé	5	Micro
	Modul riadenia systému redukcie oxidov dusíka (NOx) v dieselovom motore	15	Micro
	Modul dverí, zadné ľavé	20	Micro
	Blokátor proti alkoholu	5	Micro
	–	–	Micro
	Modul riadenia ťažného zariadenia	25	MCase

	Fungovanie	Amperáž	Typ
Modul príslušenstva	40
	Modul dverí, predné ľavé	20	MCase
	Tiahlo bezpečnostného pásu, ľavá strana	40	MCase
	Kamera na parkovanie	5	Micro
	Osvetlenie zadné (spiatočka)	10	Micro
	–	–	Micro
	Poloha pripravená pre špeciálne vozidlo	5	Micro
	Napájanie s zapnutým zapaľovaním	10	Micro
	–	–	Micro
	–	–	Micro
	Vyhrievanie sedadla, zadné ľavé	15	Micro
	–	–	Micro
	Informácie o mŕtvom uhle (BLIS)	5	Micro
	–	–	Micro
	Tiahlo bezpečnostného pásu, ľavá strana	5	Micro
	Aktuátor, výfukový systém (benzínový motor)	5	Micro
	–	–	Micro
	Modul riadenia All Wheel Drive (AWD)	15	Micro
	Vyhrievanie sedadla, zadné pravé	15	Micro
	–	–	MCase

Poistky v motorovom priestore

	Fungovanie	Ampéráž	Typ
	Fungovanie	Ampéráž	Typ
	–	–	Micro
	–	–	Micro
	–	–	Micro
	Modul riadenia, aktívator prevodovky	5	Micro
	Modul riadenia, vykurovanie chladiacej kvapaliny	5	Micro
	Klimatizácia	5	Micro
	Modul riadenia, batéria systému hybridInverter s vysokým napätím, generátor s vysokým napätím/štartovanie	5	Micro
	–	–	Micro
	–	–	Micro
	Modul riadenia, batéria systému hybridInverter s vysokým napätím, generátor s vysokým napätím/štartovanie	10	Micro
	Modul nabíjania	5	Micro
	Ventil uzatvárania, chladenie batérie systému hybridČerpadlo chladiacej kvapaliny, batéria systému hybrid	15	Micro
	Čerpadlo chladiacej kvapaliny, systém elektrického pohonu	15	Micro

Leggere  Volvo S60 (2001-2022) – poistková skrinka

	Fungovanie	Amperáž	Typ
	Ventilátor chladenia, komponenty hybridného systému	25	MCase
	–	–	MCase
	–	–	MCase
	–	–	MCase
	Výpočtový modul	5	Micro
	–	–	Micro
	–	–	Micro
	–	–	Micro
	Vyhrievanie čelného skla, pravá strana	Bocchettone	MCase
	Napájané pri zapnutom zapaľovaní: Riadiaca jednotka motora, komponenty prevodovky, elektrický posilňovač riadenia, centrálny elektronický modul	5	Micro
	Úroveň hluku vonku z auta (špecifické trhy)	5	Micro
	Svetlomet, pravý	15	Micro
	Blokovanie proti alkoholu	5	Micro
	–	–	Micro

O Volvo V90 Recharge Plug-in Hybrid (2021-2022)

Volvo V90 Recharge Plug-in Hybrid (2021-2022) je elegantné a sofistikované vozidlo, ktoré kombinuje luxus s modernou technológiou hybridného pohonu. Tento model je vybavený plug-in hybridným systémom, ktorý umožňuje kombináciu benzínového motora s elektromotorom, čím poskytuje vynikajúcu efektivitu paliva a znížené emisie. V90 Recharge ponúka priestranný interiér s vysokokvalitnými materiálmi a pokročilými bezpečnostnými funkciami, ktoré sú typické pre značku Volvo. Vozidlo je ideálne pre tých, ktorí hľadajú komfort a udržateľnosť bez kompromisov v oblasti výkonu.

Schéma poistkovej skrinky Volvo V90 Recharge Plug-in Hybrid

Táto stránka zobrazuje schému poistkovej skrinky pre Volvo V90 Recharge Plug-in Hybrid, ktorá je dôležitá pre údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo uľahčuje identifikáciu a výmenu poistiek. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prístup k presným diagramom a informáciám.
