Volvo FM – poistková skrinka

Volvo FM – schéma poistkovej skrinky

Poistky hlavné

Hlavné poistky sa nachádzajú v poistkovej skrinke hlavnej vo vnútri skrinky batérie na ráme.

Č.	Ampery [A]	Popis
1	125	Vykurovanie
2	200	Hydraulický zdvihák; Výbava.
3	125	Taxi
4	40	Napájanie sekundárneho osvetlenia



V relé a v poistkovej skrinke

Poistky v jednotke distribúcie elektriny sú poistky typu a lama, používajú sa dva rôzne typy.

Poistky a lama

Č.	Popis	Ampery [A]
F1	TPM	10
F2	Osvetlenie, priestor pre batožinu	10
F3	Žiarovka nabíjania, osvetlenie sedla	10
F4	Elektricky nastaviteľná stolička; Čerpadlo náklonu kabíny; Osvetlenie nákladu a sedla.	5
F5	Prístrojová doska (cl. 30)	5
F6	Sušič vzduchu	5
F7	Riadiaca jednotka vozidla; Elektronická imobilizácia.	5
F8	Prístrojová doska, TPM	5
F9	Blokovanie prietoku, blokovanie oblasti (v prevodovke)	5
F10	Senzor NOx; Poplatok za cestu.	5
F11	Radiaca páka riadiacej jednotky	5
F12	Prevodovka/zdržovač riadiacej jednotky	10
F13	Stierače	15
F14	Zapaľovač, priestor pre žiarovku, stredná časť	10
F15	Oddeľovač vody; Ohrievač palivového filtra; Ventil na vypúšťanie vody.	10
F 16	Blokovanie diferenciálu; PTO.	5
F17	Externé osvetlenie riadiacej jednotky	5
F18	Klakson; Elektromagnetický ventil pre klakson na stlačený vzduch.	10
F19	Klimatická jednotka; Gateway FMS.	5
F20	Centrálne zamykanie; Ohrievanie z odstávky.	10
F21	Ventilátor; Klimatizácia.	15
F22	Osvetlenie na privítanie	10
F23	Pneumatické odpruženie	5
F24	Sušič vzduchu; Ohrievanie z odstávky ADR; Vyhrievané spätné zrkadlá.	10
F25	Napájanie, príves ABS/EBS	20
F26	Poistková skrinka karosérie	30
F27	Elektrické okno zdvihnuté naľavo; Vyhrievané spätné zrkadlá.	20
F28	ABS/EBS	20
F29	Kávovar	30
F30	Elektrické okná vpravo	20
F31	Hlavná poistka pre poistky 95–97	20
F32	Klimatická jednotka	20
F33	Elektrické naklonenie kabíny	30
F34	Zosilňovač	30
F35	Elektricky nastaviteľné sedadlo	20
F36	Obvod svetiel cúvania, príves	15
F37	Telefón, Dynafleet	5
F38	Vstupné lampy	5
F39	Elektricky nastaviteľné spätné zrkadlá	5
F40	Riadiaca jednotka motora	15

F41	Elektromagnetické ventily v motorovom priestore; Elektrická palivová pumpa.	10
F42	Predohrev motora relé; Elektricky ovládaný chladiaci ventilátor.	5
F43	Riadiaca jednotka výrobcu karosérie BBM	5
F44	Menic napätia pre zásuvku rádia/12 V	15
F45	Menic napätia pre zásuvku 12 V	15
F46	Oznamovacia rotujúca lampa	15
F47	ACC	5
F48	ABS/EBS; Spínač EBS.	5
F49	Pneumatické odpruženie/A-ride	3
F50	Telefón	5
F51	Hydraulicky ovládaná náprava	5
F52	Vykurovanie vzduchu na vstupe; Poloha rádia relé pre preťaženie.	10
F53	Svietiaca značka na streche	10
F54	Dynafleet, brána FMS	10
F55	Airbag; Napínač bezpečnostného pásu.	5
F56	Voľné	5
F57	Páka prevodovky/Zdržovač riadiacej jednotky	3
F58	D+ relé skrat, iba ADR	5
F59	Kamera na cúvanie, Dynafleet	5
F60	Hydraulicky ovládaná náprava	5
F61	Alarm proti krádeži, pripojenie Volvo (SAM); Sklo spätného zrkadla, Japonsko.	5
F62	Voľné	15
F63	Alkoholový systém	10
F64	Poplatkový systém	10
F65	Centrálne mazanie	10
F66	Otváracia strecha	10
F67	Stropné lampy, osvetlenie na čítanie	10
F68	Chladnička	10
F69	Výstup 12 V	10
F70	ABS/EBS, príves (cl. 15)	5
F71	Dodatočné vybavenie	10
F72	Systém regulácie úrovne, svetlomety	5
F73	Hydraulicky ovládaná náprava	5
F74	Striekací systém svetlometov (vysoký tlak)	15
F75	Elektricky vyhrievané sedadlá	15
F76	Relé skrat ADR D+; Panel prístrojov ventilátora.	5
F77	Pri palubnej doske, zásuvka napájania 24 V	10
F78	Zásuvka napájania 24 V, vedľa sendviča	10
F79	12 V pre televízor	10
F95	Centrálne zamykanie	10
F96	Alarm proti krádeži	5
F97	Vykurovanie z odstavenia	15

Poistky LCM

Číslo	Popis	Ampery [A]
1	Luci indikátorov smeru prívesu; Luci brzdenia a luci stretávacích, pravá strana; Luci cúvania; Luci zastavenia zadné.	25
2	Luci diaľkových svetiel svetlometov na ľavej strane; Luci hmlových svetiel; Luce upozornenia; Signál upozornenia.	25
3	Luci brzdenia prívesu a indikátory smeru zadné, ľavá strana; Luci diaľkových svetiel pravá strana.	25
4	Luci zastavenia prívesu a indikátory smeru zadné, pravá strana; Luce brzdenia ľavá strana.	25
5	Luci cúvania prívesu; Luci zastavenia predné vpravo; Luci stretávacích a indikátory smeru prívesu, ľavá strana.	25
6	Luci zastavenia prívesu a luci zastavenia predné, ľavá strana; Indikátory smeru predné.	25



Poistky v kontajneri batérie

Číslo	Popis	Ampery [A]
1	Tachograf	5
2	Poistky hlavné F95–F97	20
3	Systém AdBlue	20

Pre vybavenie

56 X. Poistky pre vybavenie

Nr	Popis	Ampery [A]
1	Cl.30, B+	15
2	Cl.30, B+	15
3	Cl.15, poloha jazdy	15
4	Cl.15, poloha jazdy	15
5	Cl.61, alternátor	10
6	Voľné	10

56 P. Poistky pre vybavenie (možnosti)

Č.	Popis	Ampery [A]
1	Cl.30, B+	15
2	Cl.30, B+	15
3	Cl.30, B+	15
4	Cl.30, B+	15
5	Voľný	10
6	Voľný	10

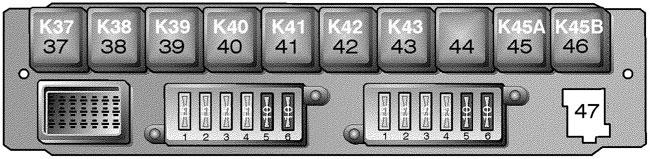

Relé na vybavenie pred sedadlom pasažiera

Nr	Popis
37	Osvetlenie zastavenia
38	Výber tlaku, sklápací príves
39	Prázdny, na vybavenie
40	Prázdny, na vybavenie
41	Prázdny, na vybavenie
42	Svetlomety
43	Externé štartovanie motora
44	Osvetlenie cúvania
45	Aktivácia brzdy (blokovanie cúvania)
46	Prázdny, na vybavenie
47	Prázdny, na vybavenie

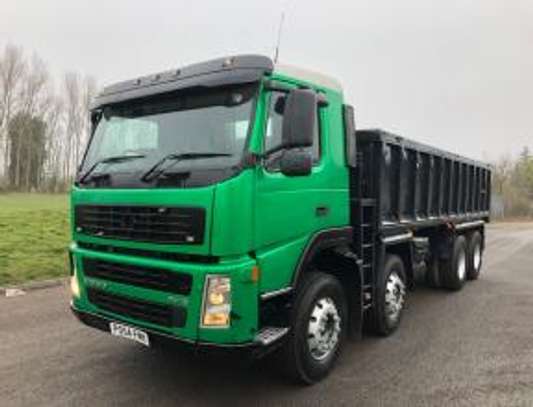

O Volvo FM

Volvo FM je flexibilný a výkonný nákladný automobil, ktorý je obľúbený pre svoju spoľahlivosť a efektivitu v rôznych dopravných úlohách. Tento model je navrhnutý tak, aby poskytoval vynikajúci komfort pre vodiča a zároveň vysokú úroveň bezpečnosti. Volvo FM ponúka rôzne možnosti motorov, vrátane úsporných dieselových variantov, ktoré sú známe svojou nízkou spotrebou paliva a vysokým výkonom. Vďaka svojej modulárnej konštrukcii je tento model ideálny pre širokú škálu aplikácií, od regionálnej dopravy až po diaľkovú prepravu. Interiér je navrhnutý s dôrazom na ergonómiu, čo zaručuje pohodlné a efektívne pracovné prostredie pre vodiča.

Schéma poistkovej skrinky Volvo FM

Táto stránka zobrazuje schému poistkovej skrinky pre model Volvo FM, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka v tomto modeli sa typicky nachádza v kabíne vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania všetkých elektrických komponentov vo vozidle.
