V tomto článku nájdete diagramy poistkovej skrinky Volvo S80 1999-2016 , získate informácie o polohe panelov poistiek vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).
Rok výroby: 1999.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (1999) je poistka 13 v paneli poistiek na palubnej doske.

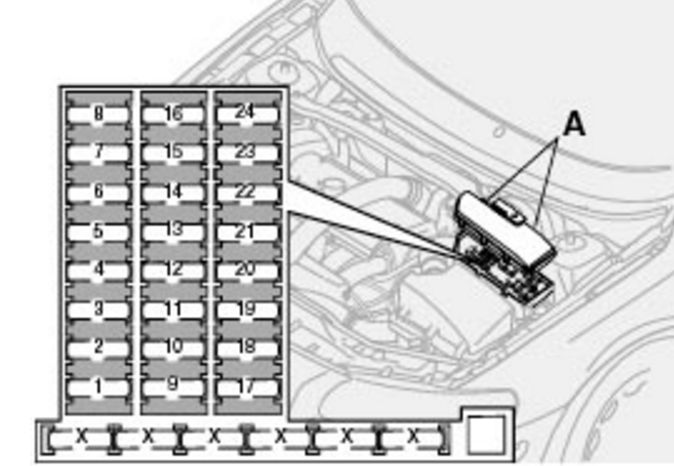

Relé a poistky v motorovom priestore Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Čerpadlo vzduchu (niektoré modely)
60
2
Vano motore/vano passeggeri
60
3
Vano motore/vano passeggeri
60
4
Vano motore/vano passeggeri
60
5
–
–
6
–
–
7
Elektrický chladiaci ventilátor
60
8
–
60
Číslo Popis Amperáž [A]
1
Svetlomety vysoké
20
2
Svetlomety nízke
15
3
Pripojenie svetiel brzdy
5
4
Stieracie lišty stierača
25
5
Striekacie trysky na čelné sklo;
Striekacie trysky na svetlomety (niektoré modely).
15
6
–
–
7
–
–
8
Klakson
15
9
–
–
10
–
–
11
ABS
30
12
ABS
30
13
Motorino di avviamento
25
14
Systémy riadenia motora
5
15
–
–
16
Kompressor klimatizácie;
Senzor škrtacej klapky;
Automatická prevodovka.
20
17
Čerpadlo vzduchu;
Elektrický chladiaci ventilátor;
Kompressor klimatizácie;
Zapaľovacia cievka.
20
18
Senzor hmotnosti vzduchu;
Modul riadenia motora;
Palivové vstrekovače.
15
19
Kontrola emisií
20
20
Ohrievač bloku motora;
Ventil riadenia turba.
15
21
Modul riadenia škrtacej klapky
10
Volvo S80 – poistky – na okraji palubnej dosky
Číslo Popis Amperáž [A]
1
Svetlomet naľavo
10
2
Svetlomet napravo
10
3
Predné hmlové svetlá
15
4
Sedadlo vodiča s elektrickým ovládaním
30
5
Sedadlo pasažiera s elektrickým ovládaním
30
6
–
–
7
SRS;
Centrálny elektrický modul;
Relé X;
Zámky bezpečnostných pásov.
5
8
Vyhrievané predné sedadlá (možnosť)
25
9
ABS
5
10
Hmlový svetlomet naľavo
15
11
Hmlový svetlomet napravo
15
12
Stierače svetlometov
15
13
Dodatočné zásuvky (predné/zadné)
20
14
Sedadlo pasažiera s elektrickým ovládaním
5
15
Audio systém
5
16
Audio systém
20
17
Rádiový zosilňovač
30
18
Telefón (možnosť) VNS (možnosť)
10
19
–
–
20
–
–
21
Smerovka
20
22
Moduly páky volantu
5
23
Modul spínača svetlometov;
Modul elektrických pripojení;
Systém klimatizácie;
Diagnostický konektor na palube.
5
24
Relé X-feed rozšírené:
systém klimatizácie,
elektrické sedadlo vodiča,
geartronic s blokovaním prevodovky
10
25
Zapaľovanie
10
26
Modul riadenia – ventilátor klimatizácie
30
27
Centrálne zamykanie;
Elektrické okná;
Bočné zrkadlá;
Havarijné svetlá.
15
28
Elektrická strecha;
Prídavné osvetlenie;
Osvetlenie kozmetického zrkadla.
10
29
–
–
30
Svetlomety polohy predné/zadné ľavé
10
31
Svetlomety polohy predné/zadné pravé;
Osvetlenie evidenčného čísla.
10
32
Centrálny elektrický modul;
Prídavné vnútorné osvetlenie;
Postupové posilňovač riadenia.
10
33
Čerpadlo paliva
15
34
Elektrická slnečná strecha
15
35
Centrálne zamykanie, elektrické okná
25
36
Centrálne zamykanie, elektrické okná
25
37
Elektrické okná – zadné dvere;
Detaily pre deti.
30
38
–
–
Poistky v batožinovom priestore Volvo S80 – poistky – batožinový priestor Poistky v priestore pre náklad sa nachádzajú za panelom na strane vodiča v priestore pre náklad.
Číslo Popis Amperáž [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Vyhrievané zadné sklo
40
6
Hlavná poistka zadná
40
7
Hlavná poistka zadná
40
Číslo Popis Amperáž [A]
1
Modul elektrický zadný, svetlá batožinového priestoru
10
2
Svetlomet zadný hmlový
10
3
Svetlá brzdové
15
4
Svetlá rezervné
10
5
–
–
6
Uvoľnenie batožinového priestoru
10
7
Opierky hlavy zadné sklápateľné
10
8
Centrálne zamykanie – dvere zadné;
Pokrytie nádrže paliva.
15
9
Konektor pre príves
20
10
Menic kaziet CD
10
Rok výroby: 2000.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2000) je poistka 13 v poistkovej skrinke na prístrojovej doske.
Relé / poistky v motorovom priestore Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Čerpadlo vzduchu (niektoré modely)
60
2
Vano motore / kabína
60
3
Vano motore / kabína
60
4
Vano motore / kabína
60
5
–
–
6
–
–
7
Elektrický chladiaci ventilátor
60
8
–
60
Číslo Popis Amperáž [A]
1
Hlavné svetlomety
20
2
Osvetlenie nízkej intenzity
15
3
Pripojenie brzdových svetiel
5
4
Stierače
25
5
Predné umývače; Umývače svetlometov (niektoré modely).
15
6
–
–
7
–
–
8
Klakson
15
9
–
–
10
–
–
11
ABS
30
12
ABS
30
13
Motorino na štartovanie
25
14
Systémy riadenia motora
5
15
–
–
16
Kompresor klimatizácie; Senzor škrtacej klapky; Automatická prevodovka.
20
17
Čerpadlo vzduchu; Elektrický chladiaci ventilátor; Kompresor klimatizácie; Zapaľovacia cievka.
20
18
Senzor hmotnostného prietoku vzduchu; Riadiaci modul motora; Palivové vstrekovače.
15
19
Kontrola emisií
20
20
Ohrievač bloku motora; Ventil riadenia turba.
15
21
Riadiaci modul škrtacej klapky
10
Volvo S80 – poistky – na okraji prístrojovej dosky
Číslo Popis Amperáže [A]
1
Svetlomet s diaľkovými svetlami ľavý
10
2
Svetlomet s diaľkovými svetlami pravý
10
3
Svetlomety predné hmlové svetlá
15
4
Sedadlo vodiča s elektrickým ovládaním
30
5
Sedadlo pasažiera s elektrickým ovládaním
30
6
–
–
7
SRS; Centrálny elektrický modul; Relé X; Zámky bezpečnostných pásov.
5
8
Predné sedadlá vyhrievané (možnosť)
25
9
ABS
5
10
Svetlomet s diaľkovými svetlami ľavý
15
11
Svetlomet s diaľkovými svetlami pravý
15
12
Stierače svetlometov
15
13
Dodatočná zásuvka (predné / zadné)
20
14
Sedadlo pasažiera s elektrickým ovládaním
5
15
Audio systém
5
16
Audio systém
20
17
Rádiový zosilňovač
30
18
Telefón (možnosť) VNS (možnosť)
10
19
–
–
20
–
–
21
Smerovka
20
22
Moduly páky volantu
5
23
Modul spínača svetlometov; Modul elektrických pripojení; Systém klimatizácie; Diagnostický konektor na palube.
5
24
Relé expanzie X-feed: systém klimatizácie, elektrické sedadlo vodiča, geartronic s blokovaním prevodovky.
10
25
Kľúč na štartovanie
10
26
Modul riadenia – ventilátor klimatizácie
30
27
Centrálne zamykanie; Elektrické okná; Bočné zrkadlá; Núdzové svetlá.
15
28
Elektrická strecha; Dodatočné osvetlenie; Osvetlenie kozmetického zrkadla.
10
29
–
–
30
Svetlomety polohy predné / zadné ľavé
10
31
Svetlomety polohy predné / zadné pravé; Osvetlenie evidenčného čísla.
10
32
Centrálny elektrický modul; Dodatočné vnútorné osvetlenie; Postupový posilňovač riadenia.
10
33
Čerpadlo paliva
15
34
Elektrická strecha
15
35
Centrálne zamykanie, elektrické okná
25
36
Centrálne zamykanie, elektrické okná
25
37
Elektrické okná – zadné dvere; Bezpečnosť detí.
30
38
–
–
Poistky v batožinovom priestore Volvo S80 – poistky – batožinový priestor Poistky v priestore pre náklad sa nachádzajú za panelom na strane vodiča v priestore pre náklad
Číslo Popis Amperáž [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Vyhrievané zadné sklo
40
6
Hlavná poistka zadná
40
7
Hlavná poistka zadná
40
Číslo Popis Amperáže [A]
1
Modul elektrický zadný; Svetlá batožinového priestoru.
10
2
Svetlo zadné hmlové
10
3
Svetlá brzdové
15
4
Svetlá rezervné
10
5
Vyhrievanie skla zadného
5
6
Uvoľnenie batožinového priestoru
10
7
Opierky hlavy sklápateľné zadné
10
8
Centrálne zamykanie: dvere zadné, dvierka paliva.
15
9
Pripojenie pre príves
20
10
CD menič
10
Rok výroby: 2001.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2001) je poistka 13 v poistkovej skrinke na prístrojovej doske.
Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Príslušenstvo
25
2
Dodatočné svetlá (možnosť)
20
3
–
–
4
Oxygenové senzory
20
5
Vetraný ohrievač základne; Elektromagnetické ventily.
10
6
Masívny senzor prúdenia vzduchu; Riadiaci modul motora; Vstrekovače.
15
7
Modul škrtící klapky
10
8
Kompresor klimatizácie; Senzor polohy pedála akcelerátora.
10
9
Klaksón
15
10
–
–
11
Kompresor klimatizácie; Zapaľovacie cievky.
20
12
Spínač svetiel stop
5
13
Štetce stierača
25
14
–
–
15
–
–
16
Striekacie zariadenia na čelné sklo a svetlomety
15
17
–
–
18
–
–
19
ABS
30
20
–
–
21
–
–
22
Motorček na štartovanie
25
23
Modul riadenia motora
5
24
–
–
Volvo S80 – poistky – na okraji prístrojovej dosky
Číslo Popis Amperáže [A]
1
Svetlomet s tlmeným svetlom ľavý
10
2
Svetlomet s tlmeným svetlom pravý
10
3
Svetlomety predné
15
4
Svetlomety diaľkové
20
5
Sedadlo vodiča s elektrickým ovládaním
30
6
Sedadlo pasažiera s elektrickým ovládaním
30
7
Predné sedadlá vyhrievané – ľavé
15
8
Predné sedadlá vyhrievané – pravé
15
9
ABS
5
10
Svetlomet diaľkový ľavý
15
11
Svetlomet diaľkový pravý
15
12
Stierače svetlometov
15
13
Elektrická zásuvka 12 V
20
14
Sedadlo pasažiera s elektrickým ovládaním
5
15
Audio systém
5
16
Audio systém
20
17
Rádiový zosilňovač
30
18
Predné svetlomety hmlové
15
19
Displej VNS (možnosť)
15
20
Spínač prepravy
15
Modul prenosu
21
–
–
22
Smerovky
20
23
Modul spínača svetlometov; Modul elektrických pripojení; Systém klimatizácie; Diagnostický konektor palubného systému; Moduly páky volantu.
5
24
Relé X-feed rozšírené: systém klimatizácie; sedadlo vodiča elektricky ovládané; geartronic s blokovaním prevodovky.
10
25
Spínač zapaľovania, relé štartovacieho motora
10
26
Modul riadenia – ventilátor klimatizácie
30
27
Centrálne zamykanie; Elektricky ovládané okná; Odmrazovač; Osvetlenie; Bočné zrkadlá; Svetlá upozornenia dverí; Elektricky ovládané bočné zrkadlá.
15
28
Elektrické strešné okno; Dodatočné osvetlenie; Osvetlenie kozmetického zrkadla.
10
29
Telefón (možnosť)
10
30
Svetlá polohy predné a zadné ľavé
10
31
Svetlá polohy predné a zadné pravé; Osvetlenie evidenčného čísla.
10
32
Centrálny elektrický modul; Osvetlenie kozmetického zrkadla; Dodatočné vnútorné osvetlenie; Posilňovač riadenia.
10
33
Čerpadlo paliva
15
34
Elektrické strešné okno
15
35
Centrálne zamykanie; Elektricky ovládané okná – predné ľavé.
25
36
Deaktivátor; Osvetlenie; Bočné zrkadlá; Centrálne zamykanie; Elektricky ovládané okná – predné pravé.
25
37
Elektricky ovládané okná – zadné dvere; Bezpečnosť detí.
30
38
Výstražná siréna
5
Poistky v batožinovom priestore Volvo S80 – poistky – batožinový priestor Poistky v priestore pre náklad sa nachádzajú za panelom na strane vodiča v priestore pre náklad
Číslo Popis Amperáže [A]
1
Elektrický modul zadný; Osvetlenie batožinového priestoru.
10
2
Zadné hmlové svetlo
10
3
Brzdové svetlá
15
4
Rezervné svetlá
10
5
Vyhrievanie zadného okna
5
6
Uvoľnenie batožinového priestoru
10
7
Sklopeľné opierky hlavy zadné
10
8
Zadné dvere s centrálnym zamykaním; Dvere nádrže.
15
9
Príves (30)
15
10
CD menič; VNS; Anténa.
10
11
–
–
12
–
–
13
–
–
14
–
–
15
Príves (15)
15
16
–
–
17
–
–
18
–
–
Rok výroby: 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 je poistka 13 v poistkovej skrinke na okraji palubnej dosky.
Volvo S80 – poistky – motorový priestor
Poloha
Popis
Amperáže [A]
1
Príslušenstvo
25
2
Dodatočné svetlá (možnosť)
20
3
Čerpadlo vákuum
15
4
Oxygénové senzory
20
5
Vyhrievač bloku, elektromagnetické ventily
10
6
Senzor hmotnosti vzduchu, riadiaca jednotka motora, vstrekovače
15
7
Modul škrtící klapky
10
8
Kompresor klimatizácie, senzor polohy pedála akcelerátora, ventilátor E-box
10
9
Klaksón
15
10
–
–
11
Kompresor klimatizácie, zapaľovacie cievky
20
12
Spínač svetiel stop
5
13
Intermitencia
25
14
–
–
15
–
–
16
A / Ovládanie stieračov a svetlometov
15
17
Pravé stretávacie svetlo
10
18
Ľavé stretávacie svetlo
10
19
ABS
30
20
Diaľkové svetlá, ľavé
15
21
Diaľkové svetlá, pravé
15
22
Motorček štartovania
25
23
Modul riadenia motora
5
24
–
–
Volvo S80 – poistky – na okraji palubnej dosky
Číslo Popis Amperáže [A]
1
Ľavé stretávacie svetlo
10
2
Pravé stretávacie svetlo
10
3
Predné svetlomety
15
4
Diaľkové svetlá
20
5
Elektricky ovládané sedadlo vodiča
30
6
Elektricky ovládané sedadlo spolujazdca
30
7
Vyhrievané predné sedadlá – ľavé
15
8
Vyhrievané predné sedadlá – pravé
15
9
ABS
5
10
–
–
11
–
–
12
Stierače svetlometov
15
13
Elektrická zásuvka 12 V.
20
14
Elektricky ovládané sedadlo spolujazdca; Spínače bezpečnostného pásu; SRS.
5
15
Audio systém
5
16
Audio systém
20
17
Rádiový zosilňovač
30
18
Predné svetlomety s hmlovými svetlami
15
19
Displej VNS (možnosť)
15
20
Spínač prepravy
10
Modul prenosu
5
21
–
–
22
Smerovky
20
23
Modul spínača svetlometov; Modul elektrického pripojenia; Systém klimatizácie; Diagnostický konektor palubného systému; Moduly páky volantu.
5
24
Relé expanzie X-feed: systém klimatizácie; elektrické sedadlo vodiča; geartronic s blokovaním prevodovky.
10
25
Spínač zapaľovania, r Relé štartovacieho motora
10
26
Ventilátor systému klimatizácie
30
27
Centrálne zamykanie; Elektrické okná; Odmrazovač; Osvetlenie; Bočné zrkadlá; Svetlá upozornenia dverí; Elektrické bočné zrkadlá.
15
28
Elektrická strecha; Dodatočné osvetlenie; Osvetlenie kozmetického zrkadla.
10
29
Telefón (možnosť)
10
30
Predné a zadné pozičné svetlá na ľavej strane
10
31
Predné a zadné pozičné svetlá na pravej strane; Osvetlenie evidenčného čísla.
10
32
Centrálny elektrický modul; Osvetlenie kozmetického zrkadla; Dodatočné vnútorné osvetlenie; Posilňovač riadenia.
10
33
Palivové čerpadlo
15
34
Elektrická strecha
15
35
Centrálne zamykanie; Elektrické okná – predné ľavé.
25
36
Odmrazovač; Osvetlenie; Bočné zrkadlá; Centrálne zamykanie; Elektrické okná – predné pravé.
25
37
Elektrické okná – zadné dvere; Bezpečnostný systém pre deti.
30
38
Poplašná siréna *
5
* Upozorňujeme, že ak poistka nie je celá alebo je odstránená, spustí sa alarm.
Poistky v batožinovom priestore Volvo S80 – poistky – batožinový priestor Poistky v priestore pre náklad sa nachádzajú za panelom naľavo
Číslo Popis Amperáže [A]
1
Elektrický modul zadný; Osvetlenie batožinového priestoru.
10
2
Zadné hmlové svetlo
10
3
Brzdové svetlá
15
4
Rezervné svetlá
10
5
Vyhrievanie zadného okna
5
6
Uvoľnenie batožinového priestoru
10
7
Sklopné zadné opierky hlavy
10
8
Zadné dvere s centrálnym zamykaním; Dvere nádrže na palivo.
15
9
Príves (30)
15
10
CD menič; VNS; Anténa.
10
11
Elektrický modul – príslušenstvo
15
12
–
–
13
–
–
14
–
–
15
Príves (15)
15
16
–
–
17
–
–
18
–
–
Rok výroby: 2003.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2003) je poistka 13 v poistkovej skrinke na okraji palubnej dosky.
Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Príslušenstvo
25
2
Dodatočné svetlomety (možnosť)
20
3
Čerpadlo podtlaku
15
4
Lambdové sondy
20
5
Vetraný ohrievač bloku; Elektromagnetické ventily.
10
6
Senzor prietoku vzduchu; Riadiaca jednotka motora; Vstrekovače.
15
7
Modul škrtící klapky
10
8
Kompresor klimatizácie; Senzor polohy akcelerátora; Ventilátor E-box.
10
9
Klaksón
15
10
–
–
11
Kompresor klimatizácie; Zapaľovacie cievky.
20
12
Spínač svetiel brzdového svetla
5
13
Stierače
25
14
ABS / STC / DSTC
30
15
–
–
16
Predné umývanie skiel; Stierače a umývanie svetlometov (niektoré modely).
15
17
Pravý tlmený svetlomet
10
18
Ľavý tlmený svetlomet
10
19
ABS / STC / DSTC
30
20
Diaľkové svetlá, ľavé
15
21
Diaľkové svetlá, pravé
15
22
Motorček štartovania
25
23
Modul riadenia motora; Relé motora.
5
24
–
–
Volvo S80 – poistky – na okraji palubnej dosky
Číslo Popis Amperáže [A]
1
Svetlomety s tlmeným svetlom
15
2
Svetlomety s diaľkovým svetlom
20
3
Sedadlo vodiča s elektrickým ovládaním
30
4
Sedadlo pasažiera s elektrickým ovládaním
30
5
–
–
6
–
–
7
Vyhrievané sedadlo – predné ľavé (možnosť)
15
8
Vyhrievané sedadlo – predné pravé (možnosť)
15
9
ABS / STC / DSTC
5
10
–
–
11
–
–
12
Stierače svetlometov (niektoré modely)
15
13
Elektrická zásuvka 12 V.
15
14
Sedadlo pasažiera s elektrickým ovládaním
5
15
Audio systém; VNS.
5
16
Amplifikačný systém
20
17
Audio zosilňovač
30
18
Predné hmlové svetlá
15
19
Displej VNS
10
20
–
–
21
Automatická prevodovka; Shiftlock; Rozšírenie pohybu D2.
10
22
Smerovky
20
23
Modul spínača svetlometov; Systém klimatizácie; Diagnostický bod na palube; Moduly páky volantu.
5
24
Rozšírené napájanie relé D1: systém klimatizácie, elektrické sedadlo vodiča, informácie pre vodiča
10
25
Kľúč na štartovanie; Relé štartovacieho motora; SRS; Modul riadenia motora.
10
26
Ventilátor systému klimatizácie
30
27
–
–
28
Elektronický modul – dodatočné osvetlenie
10
29
–
–
30
Predné a zadné ľavé svetlomety
7,5
31
Predné a zadné pravé svetlomety; Osvetlenie evidenčného čísla.
7,5
32
Centrálny elektrický modul; Osvetlenie kozmetického zrkadla; Posilňovač riadenia; Osvetlenie odkladacej schránky; Dodatočné vnútorné osvetlenie.
10
33
Čerpadlo paliva
15
34
Aktuátor otváracej strechy
15
35
Centrálne zamykanie, elektrické ovládanie okien – vonkajšie zrkadlo ľavé
25
36
Centrálne zamykanie, elektrické ovládanie okien – vonkajšie zrkadlo pravé
25
37
Elektrické zadné okná; Zámky bezpečnosti pre deti.
30
38
Siréna na varovanie*
5
* Upozorňujeme, že ak poistka nie je celá alebo je odstránená, alarm sa aktivuje.
Poistky v batožinovom priestore Volvo S80 – poistky – batožinový priestor Poistky v priestore pre náklad sa nachádzajú za panelom naľavo
Číslo Popis Amperáže [A]
1
Modul elektrický zadný; Osvetlenie batožinového priestoru.
10
2
Svetlomet hmlový zadný
10
3
Modul riadenia príslušenstva
15
4
Svetlomety rezervné
10
5
Ohrievač zadného okna; Relé 15I – príslušenstvo,
5
6
Uvoľnenie batožinového priestoru
10
7
Sklopeľné opierky hlavy zadné
10
8
Zadné dvere s centrálnym zamykaním; Dvere nádrže na palivo.
15
9
Ťažné zariadenie (30 pohybov)
15
10
CD menič; VNS.
10
11
Modul riadenia príslušenstva (AEM)
15
12
–
–
13
–
–
14
Brzdové svetlá
7,5
15
Ťažné zariadenie (napájanie 15I)
20
16
Elektrická zásuvka v batožinovom priestore – príslušenstvo
15
17
–
–
18
–
–
Rok výroby: 2004.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2004) je poistka 13 v poistkovej skrinke na okraji palubnej dosky.
Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Príslušenstvo
25
2
Dodatočné svetlá (možnosť)
20
3
–
–
4
Senzory kyslíka
20
5
Vetraný ohrievač podvozku; Elektromagnetické ventily.
10
6
Senzor hmotnostného prietoku vzduchu; Riadiaca jednotka motora; Vstrekovače.
15
7
Modul škrtící klapky
10
8
Kompresor klimatizácie; Senzor polohy pedála akcelerátora; Ventilátor E-box.
10
9
Klakson
15
10
–
–
11
Kompresor klimatizácie; Zapaľovacie cievky.
20
12
Spínač svetiel brzdenia
5
13
Stierače
25
14
ABS / STC / DSTC
30
15
–
–
16
Striekacie zariadenia čelného skla; Stierače a striekacie zariadenia svetlometov (niektoré modely).
15
17
Pravý tlmič svetlometu
10
18
Ľavý tlmič svetlometu
10
19
ABS / STC / DSTC
30
20
Diaľkové svetlá, ľavé
15
21
Diaľkové svetlá, pravé
15
22
Motorček štartovania
25
23
Modul riadenia motora; Relé motora.
5
24
–
–
Volvo S80 – poistky – na okraji palubnej dosky
Číslo Popis Amperáž [A]
1
Svetlomety s tlmeným svetlom
15
2
Svetlomety s diaľkovým svetlom
20
3
Sedadlo vodiča s elektrickým ovládaním
30
4
Sedadlo pasažiera s elektrickým ovládaním
30
5
Posilňovač riadenia závislý od rýchlosti; Čerpadlo podtlaku.
15
6
–
–
7
Vyhrievané sedadlo – predné ľavé (možnosť)
15
8
Vyhrievané sedadlo – predné pravé (možnosť)
15
9
ABS / STC / DSTC
5
10
Denné svietenie
10
11
Denné svietenie
10
12
Stierače svetlometov (niektoré modely)
15
13
Elektrická zásuvka 12 V.
15
14
Sedadlo pasažiera s elektrickým ovládaním
5
15
Audio systém; VNS.
5
16
Amplifikačný systém
20
17
Predné hmlové svetlá
15
18
Displej VNS
10
19
–
–
20
Automatická prevodovka; Shiftlock; Rozšírenie pohybu D2.
10
21
Smerovka
20
22
Modul spínača svetlometov; Systém klimatizácie; Diagnostický konektor na palube; Moduly páky volantu.
5
23
Rozšírené napájanie relé D1: systém klimatizácie, elektrické sedadlo vodiča, informácie pre vodiča.
10
24
Kľúč na zapaľovanie; Relé štartéra; SRS; Modul riadenia motora.
10
25
Ventilátor systému klimatizácie
30
26
–
–
27
Elektronický modul – dodatočné osvetlenie
10
28
–
–
29
Predné a zadné pozičné svetlá na ľavej strane
7,5
30
Predné a zadné pozičné svetlá na pravej strane; Osvetlenie poznávacej značky.
7,5
31
Centrálny elektrický modul; Osvetlenie kozmetického zrkadla; Posilňovač riadenia; Osvetlenie odkladacej schránky; Dodatočné vnútorné osvetlenie.
10
32
Čerpadlo paliva
15
33
Aktivátor otváracej strechy
15
34
Centrálne zamykanie, elektrické ovládanie okien – vonkajšie zrkadlo na ľavej strane
25
35
Centrálne zamykanie, elektrické ovládanie okien – vonkajšie zrkadlo na pravej strane
25
36
Elektrické zadné okná
30
37
Poplachová siréna*
5
* Upozorňujeme, že ak poistka nie je celá alebo je odstránená, spustí sa alarm.
Poistky v batožinovom priestore Volvo S80 – poistky – batožinový priestor Poistky v priestore pre náklad sa nachádzajú za panelom naľavo.
Číslo Popis Amperáž [A]
1
Elektronický modul zadný; Osvetlenie batožinového priestoru.
10
2
Svetlomet hmlové svetlá zadné
10
3
Modul riadenia príslušenstva
15
4
Rezervné svetlá
10
5
Elektronický modul zadný
10
6
CD menič (možnosť); Navigačný systém (možnosť).
7,5
7
Káblovanie prívesu (30 vodičov)
15
8
Zásuvka 12 V – batožinový priestor
15
9
Prívesný hák (30 pohybov)
15
10
CD menič; VNS.
10
11
Modul riadenia príslušenstva (AEM)
15
12
–
–
13
–
–
14
–
–
15
Prívesný hák (napájanie 15I)
20
16
Elektrická zásuvka v batožinovom priestore – príslušenstvo
15
17
–
–
18
–
–
Rok výroby: 2005.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2005) je poistka 11 v poistkovej skrinke v kabíne.
Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
–
–
2
Dodatočné svetlomety (možnosť)
20
3
–
–
4
Senzory kyslíka
20
5
Ohrievač olejovej vane; Elektromagnetické ventily; Senzor úniku paliva.
10
6
Senzor hmotnostného prietoku vzduchu; Riadiaca jednotka motora; Vstrekovače.
15
7
–
–
8
Kompresor klimatizácie; Senzor polohy pedála akcelerátora; Ventilátor E-box.
10
9
–
–
10
–
–
11
Zapaľovacie cievky
20
12
–
–
13
Stierače tergicristallo
25
14
ABS
30
15
–
–
16
–
–
17
Svetlomety anabbaglianti strana vodiča
20
18
Svetlomety polohy predné
15
19
ABS
30
20
Svetlomety anabbaglianti strana pasažiera
20
21
Čerpadlo paliva
15
22
Motorček na štartovanie
35
23
Modul riadenia motora; Relé motora.
10
24
–
–
Poistková skrinka v kabíne, za plastovým panelom Volvo S80 – poistky – kabína
Číslo Popis Amperáže [A]
1
Vyhrievané sedadlo pre cestujúcich (možnosť)
15
2
Vyhrievané sedadlo vodiča (možnosť)
15
3
Klaksón
15
4
–
–
5
–
–
6
–
–
7
–
–
8
Upozorňovacia siréna
5
9
Napájanie spínača svetiel brzdy
5
10
Prístrojová doska; Systém klimatizácie; Elektricky nastaviteľné sedadlo vodiča (možnosť).
10
11
12 V zásuvky – predné a zadné sedadlá
15
12
–
–
13
–
–
14
Stierače svetlometov (niektoré modely)
15
15
ABS; STC; DSTC.
5
16
Posilňovač riadenia; Aktívne bi-xenónové svetlomety (možnosť).
10
17
Predný reflektor s tlmeným svetlom vľavo (možnosť)
7,5
18
Svetlomet s tlmeným svetlom vpredu vpravo (možnosť)
7,5
19
–
–
20
–
–
21
Modul riadenia prevodovky; Zámok spiatočky (prevodovka M66).
10
22
Svetlomety s diaľkovým svetlom na strane vodiča
10
23
Svetlomety s diaľkovým svetlom na strane pasažiera
10
24
–
–
25
–
–
26
–
–
27
–
–
28
Elektricky nastaviteľné sedadlo pasažiera (možnosť); Audio systém.
5
29
–
–
30
–
–
31
–
–
32
–
–
33
Čerpadlo podtlaku
20
34
Čerpadlo ostrekovača – stierače svetlometov (niektoré modely)
15
35
–
–
36
–
–
Poistková skrinka na okraji palubnej dosky Volvo S80 – poistky – na okraji palubnej dosky
Číslo Popis Amperáž [A]
1
Elektricky nastaviteľné sedadlo vodiča (možnosť)
25
2
Elektricky nastaviteľné sedadlo spolujazdca (možnosť)
25
3
Ventilátor klimatizačného systému
30
4
Riadiaca jednotka – predné dvere spolujazdca
25
5
Riadiaca jednotka – dvere vodiča
25
6
Osvetlenie stropu; Elektrická riadiaca jednotka hore.
10
7
Otvoriteľná strecha (možnosť)
15
8
Kľúč na zapaľovanie; Systém SRS; Riadiaca jednotka motora; Imobilizér.
7,5
9
Diagnostika palubného systému; Spínač svetiel; Senzor uhla riadenia; Riadiaca jednotka na volante.
5
10
Audio systém
20
11
Zosilňovač audio systému
30
12
Displej navigačného systému (možnosť)
10
13
–
–
14
–
–
15
–
–
16
–
–
17
–
–
18
–
–
19
–
–
20
–
–
21
–
–
22
–
–
23
–
–
24
–
–
25
–
–
26
–
–
27
–
–
28
–
–
29
–
–
30
–
–
31
–
–
32
–
–
33
–
–
34
–
–
35
–
–
36
–
–
37
–
–
38
–
–
Poistky v batožinovom priestore Poistky v priestore pre náklad sa nachádzajú za panelom na strane vodiča v priestore pre náklad
Volvo S80 – poistky – motor
Číslo Popis Amperáže [A]
1
Svetlomety rezervy
10
2
Svetlomety na polohu; Hmlové svetlá; Osvetlenie batožinového priestoru; Osvetlenie evidenčného čísla; Svetlá brzdy.
20
3
Modul riadenia príslušenstva
15
4
–
–
5
Elektronický modul zadný
10
6
CD menič (možnosť), Navigačný systém (možnosť)
7,5
7
Káblovanie prívesu (30 vodičov)
15
8
Zásuvka 12 V – batožinový priestor
15
9
Bočné dvere zadného pasažiera: ovládanie okien, funkcia deaktivácie okna.
20
10
Zadné dvere na strane vodiča: ovládanie okien, funkcia deaktivácie okna.
20
11
–
–
12
–
–
13
–
–
14
–
–
15
–
–
16
–
–
17
Audio príslušenstvo
5
18
–
–
19
Opierka hlavy sklopná (možnosť)
15
20
Kabláž prívesu (15 vodičov)
20
21
–
–
22
–
–
23
Štvorkolka (možnosť)
7,5
24
Systém odpruženia Four-C (možnosť)
15
25
–
–
26
Asistent parkovania (možnosť)
5
27
Hlavná poistka: kabláž prívesu, Four-C, asistencia pri parkovaní, štvorkolka.
30
28
Centrálne zamykanie
15
29
Osvetlenie prívesu na strane vodiča: svetlomety, smerovky.
25
30
Osvetlenie prívesu na strane pasažiera: svetlo polohy, brzdové svetlo, hmlové svetlo, smerovka.
40
31
Hlavná poistka: poistky 37 a 38.
40
32
–
–
33
–
–
34
–
–
35
–
–
36
–
–
37
Vyhrievané zadné sklo
20
38
Vyhrievané zadné sklo
20
Rok výroby: 2006.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2006) je poistka 11 v poistkovej skrinke v kabíne.
Relé a poistky v motorovom priestore Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
ABS
30
2
ABS
30
3
–
–
4
–
–
5
Prídavné svetlomety (možnosť)
20
6
Relé motorčeka na štartovanie
35
7
Svetlomety stierača
25
8
–
–
9
Čerpadlo paliva
15
10
Zapaľovacie cievky; Riadiaca jednotka motora.
20
11
Senzor pedála akcelerátora; Kompresor klimatizácie; Ventilátor e-box.
10
12
Modul riadenia motora; Vstrekovače paliva; Senzor hmotnostného prietoku vzduchu.
15
13
Modul riadenia telesa škrtiacej klapky
10
14
Senzor ohrievaného kyslíka
20
15
Ohrievač motorového priestoru; Elektromagnetické ventily.
10
16
Svetlomet s tlmeným svetlom na strane vodiča
20
17
Svetlomety s tlmeným svetlom na strane pasažiera
20
18
–
–
19
Napájanie modulu riadenia motora; Relé motora.
5
20
Svetlomety na parkovanie
15
21
–
–
Schéma poistiek v kabíne, za plastovým panelom Volvo S80 – poistky – kabína
Číslo Popis Amperáž [A]
1
Sedadlo pre cestujúcich vyhrievané (možnosť)
15
2
Sedadlo vodiča vyhrievané (možnosť)
15
3
Klaksón
15
4
–
–
5
–
–
6
–
–
7
–
–
8
Siréna poplachu
5
9
Napájanie spínača svetiel stop
5
10
Prístrojová doska; Systém klimatizácie; Sedadlo vodiča elektricky nastaviteľné (možnosť); Senzor hmotnosti cestujúceho.
10
11
Zásuvka 12 V – predné a zadné sedadlá
15
12
–
–
13
–
–
14
Tergáče svetlometov (niektoré modely)
15
15
ABS, STC / DSTC
5
16
Posilňovač riadenia; Svetlomety bi-xenónové aktívne (možnosť).
10
17
Svetlomet s tlmeným svetlom predný na strane vodiča (možnosť)
7,5
18
Svetlomet s tlmeným svetlom predný na strane cestujúceho (možnosť)
7,5
19
–
–
20
–
–
21
Modul riadenia prevodovky; Zámok spiatočky (prevodovka M66).
10
22
Svetlomety s diaľkovým svetlom na strane vodiča
10
23
Svetlomety s diaľkovým svetlom na strane cestujúceho
10
24
–
–
25
–
–
26
–
–
27
–
–
28
Elektricky nastaviteľné sedadlo pre cestujúceho (možnosť); Audio systém.
5
29
–
–
30
–
–
31
–
–
32
–
–
33
Čerpadlo podtlaku
20
34
Čerpadlo na umývanie skiel – stierače svetlometov (niektoré modely)
15
35
–
–
36
–
–
Schéma poistiek na okraji palubnej dosky Volvo S80 – poistky – na okraji palubnej dosky
Číslo Popis Amperáž [A]
1
Elektricky nastaviteľné sedadlo vodiča (možnosť)
25
2
Elektricky nastaviteľné sedadlo pasažiera (možnosť)
25
3
Ventilátor systému klimatizácie
30
4
Modul riadenia – predné dvere pasažiera
25
5
Modul riadenia – dvere vodiča
25
6
Osvetlenie stropu; Elektrický horný modul riadenia.
10
7
Otvárateľná strecha (možnosť)
15
8
Kľúč na zapaľovanie; Systém SRS; Modul riadenia motora; Imobilizér.
7,5
9
Diagnostika palubného systému; Spínač svetiel; Senzor uhla riadenia; Modul riadenia na volante.
5
10
Audio systém
20
11
Zosilňovač audio systému
30
12
Displej navigačného systému (možnosť)
10
13
–
–
14
–
–
15
–
–
16
–
–
17
–
–
18
–
–
19
–
–
20
–
–
21
–
–
22
–
–
23
–
–
24
–
–
25
–
–
26
–
–
27
–
–
28
–
–
29
–
–
30
–
–
31
–
–
32
–
–
33
–
–
34
–
–
35
–
–
36
–
–
37
–
–
38
–
–
Poistky v batožinovom priestore Poistky v priestore pre náklad sa nachádzajú za panelom na strane vodiča v priestore pre náklad
Volvo S80 – poistky – motor
Číslo
Popis
Amperáž [A]
1
Svetlomety rezervy
10
2
Svetlomety zastavenia; Hmlové svetlá; Osvetlenie batožinového priestoru; Osvetlenie evidenčného čísla; Svetlá brzdové.
20
3
Modul riadenia príslušenstva
15
4
–
–
5
Elektronický modul zadný
10
6
CD menič (možnosť); Navigačný systém (možnosť).
7,5
7
Káblovanie prívesu (30 vodičov)
15
8
Zásuvka 12 V – batožinový priestor
15
9
Bočné dvere zadného pasažiera: ovládanie okien, funkcia deaktivácie okna.
20
10
Zadné dvere na strane vodiča: – ovládanie okien, funkcia deaktivácie okna.
20
11
–
–
12
–
–
13
–
–
14
–
–
15
–
–
16
–
–
17
Audio príslušenstvo
5
18
–
–
19
Sklopné opierky hlavy (možnosť)
15
20
Kablenie prívesu (15 vodičov)
20
21
–
–
22
–
–
23
Štvorkolový pohon (možnosť)
7,5
24
Systém odpruženia Four-C (možnosť)
15
25
–
–
26
Asistent parkovania (možnosť)
5
27
Hlavná poistka: kablenie prívesu, Four-C, asistencia pri parkovaní, štvorkolový pohon.
30
28
Centrálne zamykanie
15
29
Osvetlenie prívesu na ľavej strane: parkovacie svetlá, smerovky.
25
30
Osvetlenie prívesu na pravej strane: parkovací svetlomet, brzdový svetlomet, hmlové svetlo, smerovka.
40
31
Hlavná poistka: poistky 37 a 38.
40
32
–
–
33
–
–
34
–
–
35
–
–
36
–
–
37
Vyhrievané zadné sklo
20
38
Vyhrievané zadné sklo
20
Rok výroby: 2007.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2007) je poistka 25 v poistkovej skrinke v motorovom priestore.

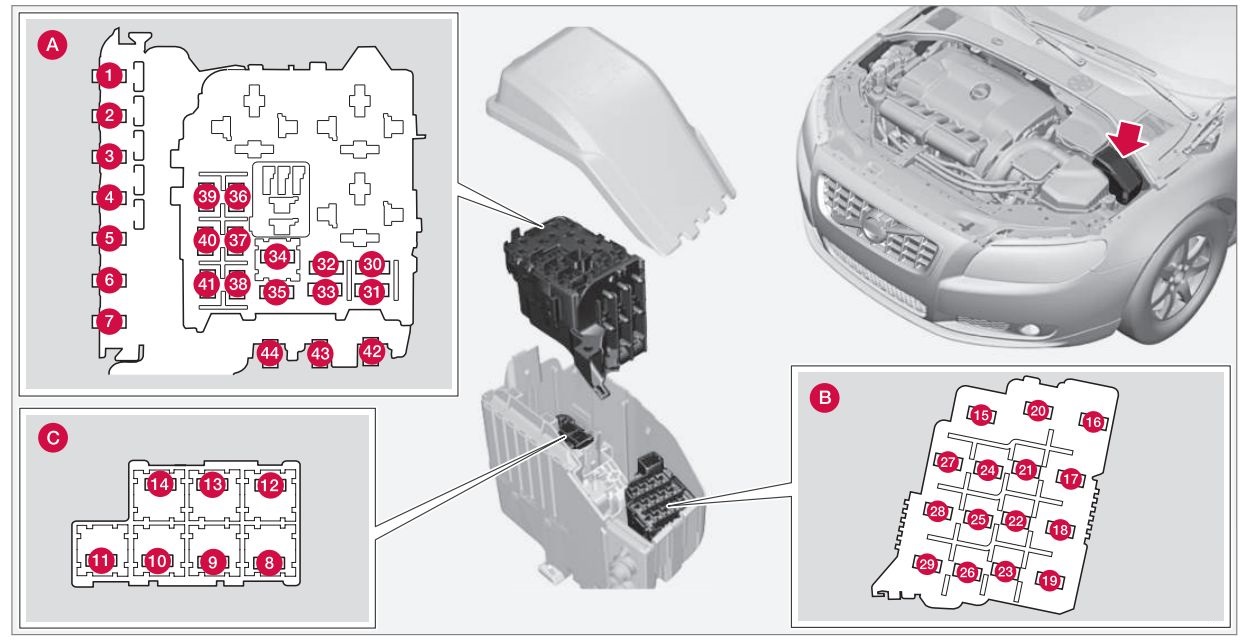

A – Horný motorový priestor
B – Predný motorový priestor
C – Spodný motorový priestor
Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Spínač obvodu
50
2
Spínač obvodu
50
3
Spínač obvodu
60
4
Spínač obvodu
60
5
Spínač obvodu
50
6
–
–
7
–
–
8
–
–
9
Stierače
30
10
–
–
11
Ventilátor klimatizačného systému
40
12
–
–
13
Čerpadlo ABS
30
14
Ventily ABS
20
15
–
–
16
Aktívne bi-xenónové svetlomety; Nastavenie svetlometov (možnosť).
10
17
Centrálny elektrický modul
20
18
Radar; Modul riadenia ACC (možnosť).
5
19
Rýchlostne závislé posilňovanie riadenia
5
20
Modul riadenia motora (ECM); Prevody; SRS.
10
21
Vyhrievané trysky stieračov
10
22
Čerpadlo podtlaku I5T
20
23
Osvetlenie
5
24
Striekacie svetlomety
15
25
12 V zásuvka, predné a zadné sedadlo
15
26
Otvoriteľná strecha (možnosť); Stropná konzola/ECC (možnosť).
10
27
Poistková skrinka motorového priestoru
5
28
Prídavné svetlomety (možnosť)
20
29
Klaksón
15
30
Riadiaca jednotka motora (ECM)
10
31
Riadiaca jednotka – automatická prevodovka
15
32
Kompresor klimatizácie
15
33
Vinutia
5
34
Relé motorčeka na štartovanie
30
35
Vinutia zapaľovania
20
36
Riadiaca jednotka motora (ECM)
10
37
Systém vstrekovania
15
38
Ventily motora
10
39
EVAP; Ohrievaný senzor kyslíka; Vstrekovanie.
15
40
Čerpadlo vody (V8)
10
Ventilátor olejovej vane
20
41
Detekcia únikov paliva
5
42
–
–
43
Chladiaci ventilátor
50
44
Chladiaci ventilátor
60
Volvo S80 – poistky – odkladacia schránka
Číslo Popis Amperáž [A]
1
Senzor dažďa
5
2
Systém SRS
10
3
Brzdy ABS; Elektrická parkovacia brzda.
5
4
Pedál akcelerátora; Vyhrievané sedadlá (možnosť).
7,5
5
–
–
6
Displej ICM; CD prehrávač a rádio.
15
7
Modul volantu
7,5
8
–
–
9
Hlavné svetlá
15
10
Otváracia strecha (možnosť)
20
11
Rezervné svetlá
7,5
12
–
–
13
Predné hmlové svetlo (možnosť)
15
14
Striekacie trysky čelného skla
15
15
Adaptívny tempomat ACC (možnosť)
10
16
–
–
17
Horné ambientné osvetlenie; Ovládací panel dverí vodiča; Elektricky ovládané sedadlo spolujazdca (možnosť).
7,5
18
Informačný displej
5
19
Sedadlo vodiča s elektrickým pohonom (možnosť)
5
20
Sklopné zadné opierky hlavy (možnosť)
15
21
Diaľkový prijímač kľúča; Alarmové senzory.
5
22
Palivové čerpadlo
20
23
Elektrické uzamknutie stĺpika riadenia
20
24
–
15
25
Uzamknutie – nádrž/batožinový priestor
10
26
Poplašná siréna; ECC.
5
27
Tlačidlo START/STOP
5
28
Spínač brzdových svetiel
5
Volvo S80 – poistky – batožinový priestor
Číslo Popis Amperáž [A]
1
Spínače v dverách vodiča
25
2
Spínače v dverách pasažiera
25
3
Spínače v zadných dverách na strane vodiča
25
4
Spínače v zadných dverách na strane pasažiera
25
5
–
–
6
Zásuvka 12 V v batožinovom priestore (možnosť)
15
7
Odmlžovač zadného okna
30
8
–
–
9
Zásuvka na príves 2 (možnosť)
15
10
Sedadlo vodiča s elektrickým ovládaním (možnosť)
25
11
Zásuvka na príves 1 (možnosť)
40
12
–
–
Číslo Popis Amperáže [A]
1
Asistent parkovania (možnosť)
5
2
Modul riadenia Four C (možnosť)
15
3
Vyhrievané sedadlo vodiča (možnosť)
15
4
Vyhrievané sedadlo spolujazdca (možnosť)
15
5
Vyhrievanie zadných sedadiel, strana spolujazdca (možnosť)
15
6
Modul riadenia AWD
10
7
Vyhrievanie zadných sedadiel, strana vodiča (možnosť)
15
8
–
–
9
Sedadlo spolujazdca s elektrickým ovládaním (možnosť)
25
10
Otvorenie bez kľúča (možnosť)
20
11
Elektrická parkovacia brzda – strana vodiča (možnosť)
30
12
Elektrická parkovacia brzda – strana spolujazdca (možnosť)
30
Číslo Popis Amperáž [A]
1
Displej navigačného systému (možnosť)
10
2
–
–
3
–
–
4
Rádiový prijímač SIRIUS (možnosť)
5
5
Audio zosilňovač
25
6
Audio systém
15
7
Bluetooth hands-free kit (možnosť)
5
8 – 12
rezerva
–
Rok výroby: 2008.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2008) je poistka 25 v poistkovej skrinke v motorovom priestore.
A – Horný motorový priestor
B – Predný motorový priestor
C – Dolný motorový priestor
Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Spínač obvodu
50
2
Spínač obvodu
50
3
Spínač obvodu
60
4
Spínač obvodu
60
5
Spínač obvodu
50
6
–
–
7
–
–
8
–
–
9
Stierače
30
10
–
–
11
Ventilátor klimatizačného systému
40
12
–
–
13
Čerpadlo ABS
40
14
Ventily ABS
20
15
–
–
16
Aktívne bi-xenónové svetlomety; Nastavenie svetlometov (možnosť).
10
17
Centrálny elektrický modul
20
18
Radar; Modul riadenia ACC (možnosť).
5
19
Posilňovač riadenia (závislý od rýchlosti)
5
20
Modul riadenia motora (ECM); Prevodovka; SRS.
10
21
Vyhrievané trysky pre stierače
10
22
Čerpadlo podtlaku I5T
5
23
Osvetľovací panel
5
24
Striekacie trysky svetlometov
15
25
Zásuvka 12 V; Zapaľovač cigariet (predné a zadné sedadlá)
15
26
Otvoriteľná strecha (možnosť); Stropná konzola; ECC (možnosť).
10
27
Poistková skrinka motorového priestoru
5
28
Prídavné svetlá (možnosť)
20
29
Klakson
15
30
Modul riadenia motora (ECM)
10
31
Modul riadenia – automatická prevodovka.
15
32
Kompresor klimatizácie
15
33
Cievky
5
34
Relé štartovacieho motora
30
35
Cievky zapaľovania
20
36
Modul riadenia motora (ECM); Škrtiaca klapka.
10
37
Systém vstrekovania; Senzor hmotnosti vzduchu.
15
38
Ventily motora
10
39
EVAP; Senzor ohrievaného kyslíka; Vstrekovanie.
15
40
Čerpadlo vody (V8); Ohrievač krytu kľukového hriadeľa.
10
41
–
–
42
–
–
43
–
–
44
Chladiaca ventilátor
80

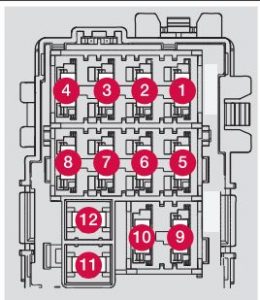

Volvo S80 – poistky – priestor pre cestujúcich
Číslo Popis Amperáž [A]
1
Senzor dažďa
5
2
Systém SRS
10
3
Brzdy ABS; Elektrická parkovacia brzda.
5
4
Pedál akcelerátora; Vyhrievané sedadlá (možnosť).
7,5
5
–
–
6
Displej ICM; CD prehrávač; Rádio.
15
7
Modul volantu
7,5
8
–
–
9
Diaľkové svetlá
15
10
Otvoriteľná strecha (možnosť)
20
11
Záložné svetlá
7,5
12
–
–
13
Predné hmlové svetlo (možnosť)
15
14
Striekacie trysky čelného skla
15
15
Adaptívny tempomat ACC (možnosť)
10
16
–
–
17
Osvetlenie pohostinnosti hore; Ovládací panel dverí vodiča; Elektricky ovládané sedadlo pasažiera (možnosť).
7,5
18
Informačný displej
5
19
Sedadlo vodiča s elektrickým ovládaním (možnosť).
5
20
–
–
21
Diaľkový prijímač kľúčov; Alarmové senzory.
5
22
Čerpadlo paliva
20
23
Elektrická blokácia stĺpika riadenia
20
24
–
–
25
Zamknutie: nádrž, batožinový priestor.
10
26
Siréna alarmu. ECC
5
27
Tlačidlo START/STOP
5
28
Spínač brzdových svetiel
5

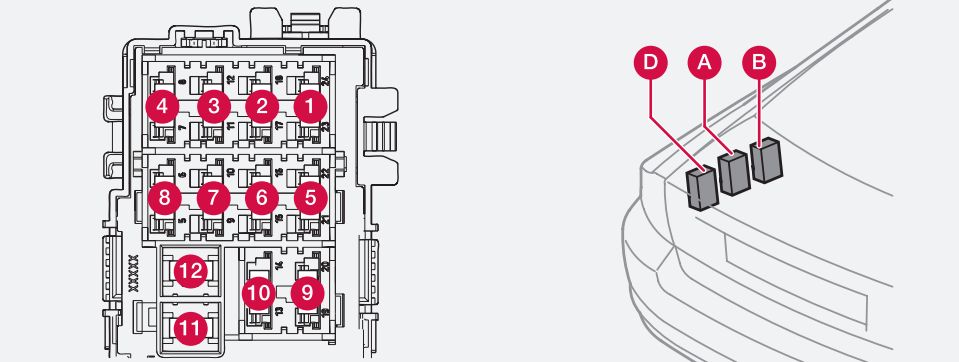

Volvo S80 – poistky – batožinový priestor
Číslo Popis Amperáže [A]
1
Spínače v dverách vodiča
25
2
Spínače v dverách pasažiera
25
3
Spínače v zadných dverách na strane vodiča.
25
4
Spínače v zadných dverách na strane pasažiera.
25
5
–
–
6
Zásuvka 12 V v chladených batožinových priestoroch (možnosť).
15
7
Vyhrievanie zadného okna
30
8
Sklopné zadné opierky hlavy (možnosť)
15
9
Zásuvka pre príves 2 (možnosť)
15
10
Sedadlo vodiča s elektrickým ovládaním (možnosť).
25
11
Zásuvka pre príves 1 (možnosť)
40
12
–
–
Číslo Popis Amperáž [A]
1
–
–
2
Modul riadenia Quattro C (možnosť)
15
3
Vyhrievané sedadlo vodiča (možnosť)
15
4
Vyhrievané sedadlo spolujazdca (možnosť)
15
5
Vyhrievanie zadných sedadiel, strana spolujazdca (možnosť)
15
6
Modul riadenia AWD
10
7
Vyhrievanie zadných sedadiel, strana vodiča (možnosť)
15
8
–
–
9
Spolujazdcovo sedadlo s elektrickým ovládaním (možnosť)
25
10
Otváranie bez kľúča (možnosť)
20
11
Elektrická parkovacia brzda – ľavá strana (možnosť).
30
12
Elektrická parkovacia brzda – pravá strana (možnosť).
30
Číslo Popis Amperáž [A]
1
Displej navigačného systému (možnosť).
10
2
–
–
3
–
–
4
Rádiový prijímač SIRIUS (možnosť).
5
5
Audio zosilňovač
25
6
Ozvučovací systém
15
7
–
–
8 – 12
rezerva
–
Rok výroby: 2009.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2009) je poistka 25 v poistkovej skrinke v motorovom priestore.
A – Horný motorový priestor
B – Predný motorový priestor
C – Dolný motorový priestor
Volvo S80 – poistky – motorový priestor
Číslo Popis Amperáže [A]
1
Spínač obvodu
50
2
Spínač obvodu
50
3
Spínač obvodu
60
4
Spínač obvodu
60
5
Spínač obvodu
60
6
–
–
7
–
–
8
–
–
9
Stierače
30
10
–
–
11
Ventilátor klimatizačného systému
40
12
–
–
13
Čerpadlo ABS
40
14
Ventily ABS
20
15
–
–
16
Aktívne bi-xenónové svetlomety; Nastavenie svetlometov (možnosť).
10
17
Centrálny elektrický modul
20
18
Radar; Modul riadenia ACC (možnosť).
5
19
Posilňovač riadenia závislý na rýchlosti
5
20
Modul riadenia motora (ECM); Prevodovka; SRS.
10
21
Vyhrievané trysky ostrekovača
10
22
Čerpadlo na vákuum I5T
5
23
Osvetľovací panel
5
24
Umývač svetlometov
15
25
Zásuvka 12 V, predné a zadné sedadlo; Zapaľovač cigariet.
15
26
Panoramatický (možnosť); Stropná konzola; ECC (možnosť).
10
27
Poistková skrinka motorového priestoru
5
28
Prídavné svetlomety (možnosť)
20
29
Klakson
15
30
Modul riadenia motora (ECM)
10
31
Modul riadenia – automatická prevodovka
15
32
Kompresor klimatizácie
15
33
Cievky
5
34
Relé motorčeka na štartovanie
30
35
Cievky zapaľovania
20
36
Modul riadenia motora (ECM); Klapka.
10
37
Systém vstrekovania
15
38
Ventily motora
10
39
EVAP; Ohrievaný senzor kyslíka; Vstrekovanie.
15
40
Čerpadlo vody (V8); Ohrievač ventilátora základne.
10
41
Detekcia únikov paliva
5
42
–
–
43
–
–
44
Ventilátor chladenia
80
Volvo S80 – poistky – odkladacia schránka
Číslo Popis Amperáž [A]
1
Senzor dažďa (možnosť)
5
2
Systém SRS
10
3
Brzdy ABS; Elektrická parkovacia brzda.
5
4
Pedál akcelerátora; Vyhrievané sedadlá (možnosť).
7,5
5
–
–
6
Displej ICM; CD prehrávač a rádio.
15
7
Modul volantu
7,5
8
–
–
9
Diaľkové svetlá
15
10
Panoramatické (možnosť)
20
11
Rezervné svetlá
7,5
12
–
–
13
Predné hmlové svetlo (možnosť)
15
14
Umývač čelného skla
15
15
Adaptívny tempomat ACC (možnosť)
10
16
–
–
17
Osvetlenie pohostinnosti; Ovládací panel dverí vodiča; Elektricky ovládané sedadlo pasažiera (možnosť).
7,5
18
Informačný displej
5
19
Elektricky ovládané sedadlo vodiča (možnosť)
5
20
–
–
21
Diaľkový prijímač kľúčov; Senzory alarmu.
5
22
Čerpadlo paliva
20
23
Elektrické zamykanie stĺpika riadenia
20
24
–
–
25
Zamykanie – nádrž na palivo, batožinový priestor
10
26
Siréna alarmu; ECC.
5
27
Tlačidlo START/STOP
5
28
Spínač brzdových svetiel
5
Volvo S80 – poistky – v stredovej konzole
Číslo Popis Amperáž [A]
1
Orológ analógový
5
Volvo S80 – poistky – batožinový priestor
Číslo Popis Amperáže [A]
1
Spínače v dverách vodiča
25
2
Spínače v dverách pasažiera
25
3
Spínače v zadných dverách na strane vodiča.
25
4
Spínače v zadných dverách na strane pasažiera.
25
5
–
–
6
Zásuvka 12 V v batožinovom priestore, pre chladničku (len S80 Executive).
15
7
Odľadovanie zadného okna
30
8
Sklopné zadné opierky hlavy (možnosť)
15
9
Zásuvka na príves 2 (možnosť)
15
10
Sedadlo vodiča s elektrickým ovládaním (možnosť).
25
11
Zásuvka na príves 1 (možnosť)
40
12
–
–
Číslo Popis Amperáž [A]
1
Masáž predných sedadiel; Osvetlenie opierok rúk; Chladnička (možnosť).
5
2
Modul riadenia Quattro C (možnosť)
15
3
Vyhrievané sedadlo vodiča (možnosť)
15
4
Vyhrievané sedadlo spolujazdca (možnosť)
15
5
Vyhrievanie zadných sedadiel, strana spolujazdca (možnosť).
15
6
Modul riadenia AWD
10
7
Vyhrievanie zadných sedadiel, strana vodiča (možnosť).
15
8
Sklopeľné opierky hlavy
15
9
Sedadlo spolujazdca s elektrickým ovládaním (možnosť)
25
10
Otvorenie bez kľúča (možnosť)
20
11
Elektrická parkovacia brzda – ľavá strana (možnosť).
30
12
Elektrická parkovacia brzda – pravá strana (možnosť).
30
Číslo Popis Amperáže [A]
1
Displej navigačného systému (možnosť)
10
2
–
–
3
–
–
4
Rádio satelitné SIRIUS (možnosť)
5
5
Audio zosilňovač
25
6
Audio systém
15
7
–
–
8 – 12
Rezervný
–
Rok výroby: 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2010) je poistka 25 v poistkovej skrinke v motorovom priestore.
A – Horný motorový priestor
B – Predný motorový priestor
C – Dolný motorový priestor
Volvo S80 – poistky – motorový priestor
Číslo Popis Amp [A]
1
Spínač obvodu
50
2
Spínač obvodu
50
3
Spínač obvodu
60
4
Spínač obvodu
60
5
Spínač obvodu
60
6
–
–
7
–
–
8
–
–
9
Stierače
30
10
–
–
11
Ventilátor klimatizačného systému
40
12
–
–
13
Čerpadlo ABS
40
14
Ventily ABS
20
15
–
–
16
Aktívne vyrovnávanie svetlometov*
10
17
Centrálny elektrický modul
20
18
Radar; Modul riadenia ACC*.
5
19
Rýchlostne závislé riadenie*
5
20
Modul riadenia motora (ECM); Prevody; SRS.
10
21
Vyhrievané trysky pre stierače*
10
22
Čerpadlo na vákuum I5T
5
23
Osvetľovací panel
5
24
Striekacie trysky svetlometov
15
25
Zásuvka 12 V; Multimediálny systém – predný a zadný (RSE)*.
15
26
Panoramatický*, Horná konzola; ECC*.
10
27
Relé – panel motorového priestoru
5
28
Prídavné svetlá*
20
29
Klakson
15
30
Modul riadenia motora (ECM)
10
31
Modul riadenia – automatická prevodovka
15
32
Kompresor klimatizácie
15
33
Cievky
5
34
Relé štartovacieho motora
30
35
Cievky zapaľovania
20
36
Modul riadenia motora (ECM); Klapka.
10
37
Systém vstrekovania
15
38
Ventily motora
10
39
EVAP; Vyhrievaná lambda sonda; Vstrekovanie paliva.
15
40
Čerpadlo vody (V8); Ohrievač ventilátora podvozku.
10
41
Detekcia únikov paliva
5
42
–
–
43
–
–
44
Chladiaci ventilátor
80
Volvo S80 II – poistky – odkladacia schránka
Číslo Popis Ampery [A]
1
Senzor dažďa*
5
2
Systém SRS
10
3
Brzdy ABS; Elektrická parkovacia brzda.
5
4
Pedál akcelerátora; Vyhrievané sedadlá*.
7,5
5
–
–
6
Displej ICM; CD prehrávač a rádio.
15
7
Modul volantu
7,5
8
–
–
9
Diaľkové svetlá
15
10
Panoramatické
20
11
Rezervné svetlá
7,5
12
–
–
13
Predné hmlové svetlo*
15
14
Striekajúce trysky predného skla
15
15
Adaptívny tempomat ACC*
10
16
–
–
17
Osvetlenie hornej časti stropu; Ovládací panel dverí vodiča; Elektrické sedadlo pasažiera*.
7,5
18
Informačný displej
5
19
Elektrické sedadlo vodiča*
5
20
–
–
21
Diaľkový prijímač kľúča; Senzory alarmu.
5
22
Čerpadlo paliva
20
23
Elektrická zámka stĺpika riadenia
20
24
–
–
25
Zámok – nádrž a batožinový priestor
10
26
Výstražná siréna. ECC
5
27
Tlačidlo START/STOP
5
28
Spínač brzdových svetiel
5
Volvo S80 II – poistky – v centrálnej konzole
Číslo Popis Ampery [A]
1
Analógové hodiny
5
Volvo S80 – poistky – batožinový priestor
Číslo Popis Amperi [A]
1
Spínače v dverách vodiča
25
2
Spínače v dverách pasažiera
25
3
Spínače v zadných dverách na strane vodiča.
25
4
Spínače v zadných dverách na strane pasažiera.
25
5
–
–
6
Zásuvka 12 V v batožinovom priestore, v chladničke (iba S80 Executive).
15
7
Odmlžovač zadného okna
30
8
Sklopné zadné opierky hlavy*
15
9
Zásuvka na príves 2*
15
10
Elektrické sedadlo vodiča*
25
11
Zásuvka na príves 1*
40
12
–
–
Číslo Popis Ampery [A]
1
Masáž predných sedadiel; Osvetlenie opierky rúk; Chladnička*.
5
2
Modul riadenia systému aktívneho odpruženia*
15
3
Vyhrievané sedadlo vodiča*
15
4
Vyhrievané sedadlo spolujazdca*
15
5
Vyhrievanie zadných sedadiel – strana spolujazdca*
15
6
Modul riadenia AWD
10
7
Vyhrievanie zadných sedadiel – strana vodiča*
15
8
Sklopné opierky hlavy
15
9
Elektrické sedadlo spolujazdca*
25
10
Systém bezkľúčového prístupu*
20
11
Elektrická parkovacia brzda, ľavá strana.
30
12
Elektrická parkovacia brzda, pravá strana.
30
Číslo Popis Ampery [A]
1
Displej navigačného systému*
10
2
–
–
3
–
–
4
Rádio satelitné SIRIUS*
5
5
Audio zosilňovač
25
6
Audio systém
15
7
–
–
8 – 12
Rezerva
–
Rok výroby: 2011.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2011) je poistka 22 v poistkovej skrinke v odkladacej schránke.
A – Horný motorový priestor
B – Predný motorový priestor
C – Dolný motorový priestor
Volvo S80 II – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Spínač obvodu
50
2
Spínač obvodu
50
3
Spínač obvodu
60
4
Spínač obvodu
60
5
Spínač obvodu
60
6
–
–
7
–
–
8
Postrekovače svetlometov*
20
9
Stierače
30
10
–
–
11
Ventilátor klimatizačného systému
40
12
–
–
13
Čerpadlo ABS
40
14
Ventily ABS
20
15
–
–
16
Aktívne vyrovnávanie svetlometov*
10
17
Centrálny elektrický modul
20
18
Napájanie ABS 15
5
19
Silový riadenie závislé od rýchlosti*
5
20
Modul riadenia motora (ECM); Prevody; SRS.
10
21
Vyhrievané trysky*
10
22
Čerpadlo na vákuum I5T
5
23
Panel osvetlenia
5
24
–
–
25
–
–
26
–
–
27
Relé – poistková skrinka motorový priestor
5
28
Prídavné svetlá*
20
29
Klakson
15
30
Modul riadenia motora (ECM)
10
31
Modul riadenia – automatická prevodovka
15
32
Kompresor klimatizácie
15
33
Cievky relé
5
34
Relé štartovacieho motora
30
35
Cievky zapaľovania
20
36
Modul riadenia motora (ECM); Telový ventil.
10
37
Systém vstrekovania; Senzor hmotnosti vzduchu (ECM).
15
38
Ventily motora
10
39
EVAP; Ohrievaný lambda senzor; Vstrekovanie paliva.
15
40
–
–
41
Detekcia únikov paliva
5
42
–
–
43
Ventilátor chladenia
80
44
Elektrohydraulické posilňovanie riadenia
100
Volvo S80 – poistky – priestor pre cestujúcich Poistková skrinka A : Všeobecné poistky
Poistková skrinka B : Poistky riadiacej jednotky
Číslo Popis Amperáž [A]
1
Automatický spínač systému Infotainment, poistky 16-20.
40
2
–
–
3
–
–
4
–
–
5
–
–
6
–
–
7
Zásuvka 12 V (batožinový priestor)
15
8
Ovládanie v dverách vodiča
20
9
Ovládacie prvky v dverách pasažiera
20
10
Ovládacie prvky v zadných dverách pravého pasažiera.
20
11
Ovládacie prvky v zadných dverách ľavého pasažiera.
20
12
Prístup bez kľúča*
20
13
Elektrické sedadlo vodiča*
20
14
Elektrické predné sedadlo pasažiera*
20
15
Sklopné opierky hlavy
15
16
–
–
17
Audio systém; Displej navigačného systému*.
10
18
Systém zosilnenia
15
19
Bluetooth hands-free kit
5
20
–
–
21
Elektrické panoramatické strešné okno* Osvetlenie kaluže; Senzor klimatizačného systému.
5
22
12 V zásuvka.
15
23
Vyhrievané predné sedadlo pasažiera*
15
24
Vyhrievané sedadlo vodiča*
15
25
Elektrická slnečná clona*; iba S80 Executive: Systém masáže pre predné sedadlá; Osvetlenie opierok rúk; chladnička*.
10
26
Vyhrievané zadné sedadlo pasažiera (pravé)*
15
27
Vyhrievané zadné sedadlo pasažiera (ľavé)*
15
28
Asistent parkovania*; Modul riadenia ťažného zariadenia*; Kamera asistenta parkovania*.
5
29
Modul riadenia pohonu všetkých kolies*
5
30
Systém aktívneho odpruženia*
10
Číslo Popis Amperáž [A]
1
–
–
2
–
–
3
Dodatočné osvetlenie vpredu; Elektrické sedadlá*.
7,5
4
Displej informácií na prístrojovej doske
5
5
Adaptívny tempomat; Upozornenie na kolíziu*.
10
6
Dodatočné osvetlenie; Senzor dažďa.
7,5
7
Modul volantu
7,5
8
Centrálne zamykanie zadné a dvierka nádrže
10
9
Tesnenia
15
10
Striekacie trysky čelného skla
15
11
Uzamknutie batožinového priestoru
10
12
Chyba batožinového priestoru
10
13
Čerpadlo paliva
20
14
Diaľkový prijímač pre kľúč; Alarm; Systém klimatizácie.
5
15
Blokovanie riadenia
15
16
Alarm; Diagnostický systém palubného počítača.
5
17
–
–
18
Systém airbagov; Systém hmotnosti pasažiera.
10
19
Predný adaptívny radar tempomatu*
5
20
Pedál akcelerátora; Elektrické zrkadlá; Vyhrievané zadné sedadlá*
7,5
21
Audio systém, CD a rádio
15
22
Brzdové svetlá
5
23
Aktuátor otváracej strechy*
20
24
Imobilizér
5
Volvo S80 II – poistky – pravá strana palubnej dosky
Číslo Popis Amperáž [A]
1
Orologio analogico
5
Volvo S80 – poistky – priestor pre cestujúcich
Číslo Popis Amperáže [A]
1
Elektrická parkovacia brzda (ľavá strana).
30
2
Elektrická parkovacia brzda (pravá strana).
30
3
Vyhrievané zadné sklo
30
4
Zásuvka pre príves 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Zásuvka pre príves 1*
40
12
–
–
Rok výroby: 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2012) je poistka 22 v poistkovej skrinke v odkladacej schránke.
A – Horný motorový priestor
B – Predný motorový priestor
C – Dolný motorový priestor
Volvo S80 II – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Spínač obvodu
50
2
Spínač obvodu
50
3
Spínač obvodu
60
4
Spínač obvodu
60
5
Spínač obvodu
60
6
–
–
7
–
–
8
Umývač svetlometov*
20
9
Stierače
30
10
–
–
11
Ventilátor klimatizačného systému
40
12
–
–
13
ABS čerpadlo
40
14
ABS ventily
20
15
–
–
16
Aktívne vyrovnávanie svetlometov*
10
17
Centrálny elektrický modul
20
18
ABS
5
19
Rýchlostne závislá asistencia riadenia*
5
20
Riadiaca jednotka motora (ECM); Prevody; SRS.
10
21
Vyhrievané trysky umývača*
10
22
–
–
23
Osvetľovací panel
5
24
–
–
25
–
–
26
–
–
27
Relé – poistková skrinka motorového priestoru
5
28
Prídavné svetlá*
20
29
Klakson
15
30
Modul riadenia motora (ECM)
10
31
Modul riadenia – automatická prevodovka
15
32
Kompresor klimatizácie
15
33
Cievky relé
5
34
Relé štartovacieho motora
30
35
Cievky zapaľovania
20
36
Modul riadenia motora
10
37
Systém vstrekovania; Senzor hmotnosti vzduchu; Modul riadenia motora.
15
38
Kompresor klimatizácie; Ventily motora; Modul riadenia motora (6 valcov); Solenoidy (iba 6 valcov bez turba); Senzor hmotnosti vzduchu (iba 5 valcov).
10
39
Ventil EVAP; Ohriaty lambda senzor.
15
40
–
–
41
Detekcia únikov paliva
5
42
–
–
43
Chladiaci ventilátor
80 (motor 6 valcov)
44
Elektrohydraulický posilovač riadenia
100
Volvo S80 – poistky – priestor pre cestujúcich Poistková skrinka A : Poistky generálne
Poistková skrinka B : Poistky modulu riadenia
Číslo Popis Amperáž [A]
1
Automatický spínač systému Infotainment a poistky 16-20.
40
2
–
–
3
–
–
4
–
–
5
–
–
6
–
–
7
Zásuvka 12 V (batožinový priestor)
15
8
Ovládanie v dverách vodiča
20
9
Ovládacie prvky v dverách pasažiera
20
10
Ovládacie prvky v zadných pravých dverách pasažiera.
20
11
Ovládacie prvky v zadných ľavých dverách pasažiera.
20
12
Prístup bez kľúča*
20
13
Ovládanie sedadla vodiča*
20
14
Elektrické predné sedadlo pasažiera*.
20
15
Sklopné opierky hlavy
15
16
Modul riadenia systému Infotainment
5
17
Audio-navigačný systém; Zosilňovač; Satelitný rádio SiriusXM ™*.
10
18
Systém Infotainment
15
19
Bluetooth hands-free kit
5
20
Systém zábavy pre cestujúcich vzadu (RSE)*
7,5
21
Eleketrické panoramatické strešné okno* Osvetlenie kaluže; Senzor systému klimatizácie.
5
22
Zásuvka 12 V.
15
23
Zadné vyhrievané sedadlo* (strana cestujúceho)
15
24
Zadné vyhrievané sedadlo* (strana vodiča)
15
25
–
–
26
Vyhrievané sedadlo predného spolujazdca*
15
27
Vyhrievané sedadlo vodiča*
15
28
Asistent parkovania*; Modul riadenia ťažného zariadenia*; Kamera asistenta parkovania*.
5
29
Modul riadenia pohonu všetkých kolies*
5
30
Aktívny systém odpruženia*
10
Číslo Popis Amperáž [A]
1
–
–
2
–
–
3
Dodatočné osvetlenie vpredu; Ovládanie okna v dverách vodiča; Sídlo(a) s elektrickým nastavením *; Systém bezdrôtového ovládania HomeLink®*.
7,5
4
Displej informácií na prístrojovej doske
5
5
Adaptívny tempomat; Upozornenie na kolíziu*.
10
6
Dodatočné osvetlenie; Senzor dažďa.
7,5
7
Modul volantu
7,5
8
Centrálne zamykanie: dvierka nádrže.
10
9
–
–
10
Stierač predného skla
15
11
Otvorenie batožinového priestoru
10
12
–
–
13
Čerpadlo paliva
20
14
Ovládací panel systému klimatizácie
5
15
–
–
16
Alarm, diagnostický systém palubného počítača
5
17
–
–
18
Systém airbagov; Senzor hmotnosti cestujúceho.
10
19
Systém varovania pred kolíziou*
5
20
Pedál akcelerátora; Funkcia automatického zatmenia zrkadiel; Vyhrievané zadné sedadlá*.
7,5
21
–
–
22
Brzdové svetlá
5
23
Aktuátor otváracej strechy*
20
24
Imobilizér
5
Volvo S80 II – poistky – batožinový priestor
Číslo Popis Amperáž [A]
1
Elektrická parkovacia brzda (ľavá strana).
30
2
Elektrická parkovacia brzda (pravá strana).
30
3
Vyhrievané zadné sklo
30
4
Prípojka na príves 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Prípojka na príves 1*
40
12
–
–
Rok výroby: 2013.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2013) je poistka 22 v poistkovej skrinke v odkladacej schránke.
A – Motorový priestor horný
B – Motorový priestor, predný
C – Motorový priestor dolný
Volvo S80 II – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Spínač obvodu
50
2
Spínač obvodu
50
3
Spínač obvodu
60
4
Spínač obvodu
60
5
Spínač obvodu
60
6
–
–
7
–
–
8
Striekacie trysky svetlometov*
20
9
Stieracie lišty stierača
30
10
–
–
11
Ventilátor klimatizačného systému
40
12
–
–
13
Čerpadlo ABS
40
14
Ventily ABS
20
15
–
–
16
Aktívne vyrovnávanie uhlov svetlometov*
10
17
Centrálny elektrický modul
20
18
ABS
5
19
Rýchlostne závislé riadenie*
5
20
Modul riadenia motora (ECM); Prevodovka; SRS.
10
21
Vyhrievané trysky striekacích zariadení*
10
22
–
–
23
Osvetľovací panel
5
24
–
–
25
–
–
26
–
–
27
Relé – poistková skrinka motorového priestoru
5
28
Prídavné svetlá*
20
29
Klaksón
15
30
Modul riadenia motora (ECM)
10
31
Modul riadenia – automatická prevodovka
15
32
Kompresor klimatizácie
15
33
Cievky relé
5
34
Relé štartovacieho motora
30
35
Cievky zapaľovania
20
36
Modul riadenia motora
10
37
Systém vstrekovania; Senzor hmotnosti vzduchu; Modul riadenia motora.
15
38
Kompresor klimatizácie; Ventily motora; Modul riadenia motora (6 valcov); Solenoidy (len 6 valcov bez turba); Senzor hmotnosti vzduchu (len 5 valcov).
10
39
EVAP ventil; Vyhrievaný lambda senzor.
15
40
–
–
41
Detekcia únikov paliva
5
42
–
–
43
Chladiaci ventilátor
80 (6 valcov)
44
Elektrohydraulický posilovač riadenia
100
Volvo S80 – poistky – priestor pre cestujúcich Poistková skrinka A : Poistky generálne
Poistková skrinka B : Poistky riadiacej jednotky
Číslo Popis Amperáž [A]
1
Automatický spínač systému Infotainment, poistky 16-20.
40
2
–
–
3
–
–
4
–
–
5
–
–
6
–
–
7
Zásuvka 12 V (batožinový priestor)
15
8
Ovládanie vo dverách vodiča
20
9
Ovládacie prvky vo dverách cestujúceho
20
10
Ovládacie prvky vo dverách zadných pravých cestujúceho.
20
11
Ovládacie prvky vo dverách zadných ľavých cestujúceho.
20
12
Prístup bez kľúča*
20
13
Stolička vodiča s elektrickým pohonom*
20
14
Stolička predného cestujúceho s elektrickým pohonom*.
20
15
Zadné sklápacie opierky hlavy
15
16
Modul riadenia systému Infotainment
5
17
Audio-navigačný systém; Zosilňovač; Satelitný rádio SiriusXM ™*.
10
18
Systém Infotainment
15
19
Bluetooth hands-free kit
5
20
Systém zábavy pre zadných pasažierov (RSE)*
7,5
21
Elektrické panoramatické strešné okno* Osvetlenie kaluže; Senzor klimatizačného systému.
5
22
12 V zásuvka.
15
23
Zadné vyhrievané sedadlo* (strana pasažiera).
15
24
Zadné vyhrievané sedadlo* (strana vodiča).
15
25
–
–
26
Vyhrievané predné sedadlo pasažiera*
15
27
Vyhrievané sedadlo vodiča*
15
28
Asistent parkovania*; Modul riadenia ťažného zariadenia*; Parkovací asistenčný systém*.
5
29
Modul riadenia pohonu všetkých kolies*
5
30
Aktívny systém odpruženia*
10
Číslo Popis Amperáž [A]
1
–
–
2
–
–
3
Osvetlenie predného stropu; Ovládanie okien v dverách vodiča; Elektricky nastaviteľné sedadlá*; Systém bezdrôtového ovládania HomeLink®*.
7,5
4
Informačný displej na prístrojovej doske
5
5
Adaptívny tempomat; Upozornenie na kolíziu*.
10
6
Dodatočné osvetlenie; Senzor dažďa.
7,5
7
Modul volantu
7,5
8
Centrálne zamykanie: dvierka nádrže
10
9
–
–
10
Striekacie trysky predného čelného skla
15
11
Batožinový priestor otvorený
10
12
Elektricky sklopné opierky hlavy*
10
13
Čerpadlo paliva
20
14
Ovládací panel klimatizačného systému; Pohybový senzor alarmu*
5
15
–
–
16
Alarm; Palubný diagnostický systém.
5
17
–
–
18
Systém airbagov; Senzor hmotnosti pasažiera.
10
19
Systém varovania pred kolíziou*
5
20
Pedál akcelerátora; Funkcia automatického zatienenia zrkadiel; Vyhrievané zadné sedadlá*.
7,5
21
–
–
22
Brzdové svetlá
5
23
Strešné okno*
20
24
Imobilizér
5
Volvo S80 II – poistky – priestor pre cestujúcich
Číslo Popis Amperáž [A]
1
Elektrická parkovacia brzda (ľavá strana).
30
2
Elektrická parkovacia brzda (pravá strana).
30
3
Vyhrievané zadné sklo
30
4
Zásuvka prívesu 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Zásuvka prívesu 1*
40
12
–
–
Rok výroby: 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2014) je poistka 22 v poistkovej skrinke v zásuvke.
A – Motorový priestor horný
B – Motorový priestor predný
C – Motorový priestor dolný
Volvo S80 II – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Spínač obvodu
50
2
Spínač obvodu
50
3
Spínač obvodu
60
4
Spínač obvodu
60
5
Spínač obvodu
60
6
–
–
7
–
–
8
Predné čelné sklo* – strana vodiča
40
9
Stierače
30
10
–
–
11
Ventilátor klimatizačného systému
40
12
Predné čelné sklo* – strana pasažiera
40
13
ABS čerpadlo
40
14
ABS ventily
20
15
Striekacie trysky svetlometov
20
16
Aktívne vyrovnávanie smerových svetlometov*
10
17
Centrálny elektrický modul
20
18
ABS
5
19
Rýchlostne závislé riadenie*
5
20
Riadiaca jednotka motora (ECM); Prevody; SRS.
10
21
Vyhrievané trysky*
10
22
–
–
23
Osvetľovací panel
5
24
–
–
25
–
–
26
–
–
27
Relé – poistková skrinka motorového priestoru
5
28
Prídavné svetlá*
20
29
Klakson
15
30
Modul riadenia motora (ECM)
10
31
Modul riadenia – automatická prevodovka
15
32
Kompresor klimatizácie
15
33
Cievky relé
5
34
Relé motorčeka štartovania
30
35
Cievky zapaľovania
20
36
Modul riadenia motora
10
37
Systém vstrekovania; Senzor hmotnosti vzduchu; Modul riadenia motora.
15
38
Kompresor klimatizácie; Ventily motora; Modul riadenia motora (6 valcov); Solenoidy (iba 6 valcov bez turba); Senzor hmotnosti vzduchu (iba 5 valcov).
10
39
Ventil EVAP; Vyhrievaná lambda sonda.
15
40
–
10
41
Detekcia únikov paliva
5
42
–
–
43
Chladiaci ventilátor
80 (6 valcov)
44
Elektrohydraulické posilňovač riadenia
100
Volvo S80 – poistky – odkladacia schránka Poistková skrinka A : Poistky generálne
Poistková skrinka B : Poistky modulu riadiacej jednotky
Číslo Popis Amperáž [A]
1
Automatický spínač systému Infotainment, poistky 16-20.
40
2
Striekacie trysky predného čelného skla
25
3
–
–
4
Vyhrievaný volant*
10
5
–
–
6
–
–
7
Zásuvka 12 V (batožinový priestor)
15
8
Ovládanie v dverách vodiča
20
9
Ovládacie prvky v dverách cestujúceho
20
10
Ovládacie prvky v zadných dverách pravého cestujúceho.
20
11
Ovládacie prvky v zadných dverách ľavého cestujúceho.
20
12
Prístup bez kľúča*
7,5
13
Predné sedadlo vodiča s pohonom*
20
14
Predné sedadlo cestujúceho elektricky ovládané*.
20
15
–
–
16
Modul riadenia systému Infotainment
5
17
Systém audio-navigácia; Zosilňovač; Rádiové satelitné SiriusXM ™*.
10
18
Systém Infotainment
15
19
Bluetooth hands-free kit
5
20
Systém zábavy na zadných sedadlách (RSE)*
7,5
21
Elektrické panoramatické*; Osvetlenie na privítanie; Senzor systému klimatizácie.
5
22
12 V napájacie body; Zapaľovač cigariet.
15
23
Zadné vyhrievané sedadlo* (strana pasažiera).
15
24
Zadné vyhrievané sedadlo* (strana vodiča).
15
25
–
–
26
Vyhrievané sedadlo predného pasažiera*
15
27
Vyhrievané sedadlo vodiča*
15
28
Asistent parkovania*; Modul riadenia ťažného zariadenia*; Kamera na asistenciu pri parkovaní*.
5
29
Modul riadenia pohonu všetkých kolies*
1
30
Systém aktívneho odpruženia*
10
Číslo Popis Amperáž [A]
1
–
–
2
–
–
3
Dodatočné osvetlenie vpredu; Ovládanie okna v dverách vodiča; Sedadlo(a) s elektrickým nastavením*; Systém bezdrôtového ovládania HomeLInk®*.
7,5
4
Prístrojová doska
5
5
Adaptívny tempomat; Upozornenie na kolíziu*.
10
6
Dodatočné osvetlenie; Senzor dažďa.
7,5
7
Modul volantu
7,5
8
Centrálne zamykanie: dvierka nádrže.
10
9
–
–
10
Striekacie trysky predného čelného skla
15
11
Otvorenie batožinového priestoru
10
12
Elektricky sklopné opierky hlavy*
10
13
Čerpadlo paliva
20
14
Ovládací panel klimatizačného systému
5
15
–
–
16
Alarm; Diagnostický systém palubného počítača.
5
17
–
–
18
Systém airbagov; Senzor hmotnosti pasažiera.
10
19
Systém varovania pred kolíziou*
5
20
Pedál akcelerátora; Funkcia automatického zatemnenia zrkadiel; Vyhrievané zadné sedadlá*.
7,5
21
–
–
22
Brzdové svetlá
5
23
Aktuátor otváracej strechy*
20
24
Imobilizér
5
Volvo S80 II – poistky – priestor pre cestujúcich
Číslo Popis Amperáž [A]
1
Elektrická parkovacia brzda (ľavá strana).
30
2
Elektrická parkovacia brzda (pravá strana).
30
3
Vyhrievané zadné sklo
30
4
Zásuvka na príves 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Zásuvka na príves 1*
40
12
–
–
Rok výroby: 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2015) je poistka 22 v poistkovej skrinke v zásuvke.
A – Motorový priestor horný
B – Motorový priestor predný
C – Motorový priestor dolný
Volvo S80 II – poistky – motorový priestor
Číslo Popis Amperáže [A]
1
Spínač: modul elektrický centrálne pod zásuvkou A
50
2
Spínač: modul elektrický centrálne pod zásuvkou
50
3
Spínač: modul elektrický centrálne v batožinovom priestore A
60
4
Spínač: modul elektrický centrálne pod zásuvkou A
60
5
Spínač: modul elektrický centrálne pod zásuvkou A
60
6
–
–
7
–
–
8
Predné čelné sklo* – strana vodiča
40
9
Stierače
30
10
–
–
11
Ventilátor klimatizácie A
40
12
Predné čelné sklo* – strana pasažiera
40
13
Čerpadlo ABS
40
14
Ventily ABS
20
15
Postrekovače svetlometov
20
16
Aktívne vyrovnávanie uhlov svetlometov*
10
17
Modul elektrický centrálne (pod zásuvkou)
20
18
ABS
5
19
Regulovateľná sila riadenia*
5
20
Modul riadenia motora (ECM); Prevodovka; SRS
10
21
Vyhrievané postrekovače*
10
22
–
–
23
Osvetľovací panel
5
24
–
–
25
–
–
26
–
–
27
Bobiny relé
5
28
Prídavné svetlá*
20
29
Klakson
15
30
Bobiny relé; Riadiaca jednotka motora (ECM).
10
31
Riadiaca jednotka – automatická prevodovka
15
32
Kompresor klimatizácie (neplatí pre motory s 4 valcami).
15
33
Bobiny relé klimatizácie; Bobiny relé v studenej zóne motorového priestoru pre Start/Stop.
5
34
Relé štartovacieho motora A
30
35
Riadiaca jednotka motora (motory s 4 valcami); Bobiny zapaľovania (motory s 5 valcami).
20
36
Riadiaca jednotka motora (motory s 4 valcami)
20
Riadiaca jednotka motora (motory s 5 valcami)
10
37
Motory s 4 valcami: Senzor hmotnosti vzduchu; Termostat; Ventil EVAP.10
Motory s 5 valcami: Systém vstrekovania; Riadiaca jednotka motora.15
38
Kompresor klimatizácie (motory s 5-/6 valcami); Ventily motora; Riadiaca jednotka motora (motory s 6 valcami); Solenoidy (iba 6 valcov bez turba); Senzor hmotnosti vzduchu (iba 6 valcov); Senzor hladiny oleja (iba 5 valcov).
10
Ventily motora; Čerpadlo oleja; Lambda sonda centrálne vyhrievaná (motory s 4 valcami).
15
39
Predné a zadné lambda sondy vyhrievané (motory s 4 valcami); Ventil EVAP (motory s 5-/6 valcami); Vyhrievané senzory kyslíka (motory s 5-/6 valcami).
15
40
Čerpadlo oleja; Vyhrievač bloku; Čerpadlo chladiacej kvapaliny (motory s 5 valcami)
10
Bobiny zapaľovania (motory s 4 valcami)
15
41
Detekcia únikov paliva (motory s 5-/6 valcami); Riadiaca jednotka mriežky chladiča (motory s 5 valcami).
5
Detekcia únikov paliva; Elektromagnet klimatizácie (motory s 4 valcami).
15
42
Čerpadlo chladiacej kvapaliny (motory s 4 valcami)
50
43
Ventilátor chladenia
60 alebo 80 (4 valce)
60 (5 valcov)
44
Posilňovač riadenia
100
* – Možnosť / dodatočné vybavenie
A – Táto poloha nie je používaná vo vozidlách s voliteľnou funkciou Start/Stop.
Volvo S80 – poistky – odkladacia schránka Schéma poistiek A : Poistky generálne
Schéma poistiek B : Poistky modulu riadiacej jednotky
Číslo Popis Amperáže [A]
1
Automatický spínač systému Infotainment, poistky 16-20.
40
2
–
–
3
–
–
4
Vyhrievaný volant*
10
5
Analógové hodiny (Executive)
5
6
–
–
7
12 V zásuvka (batožinový priestor); Chladnička (len S80 Executive).
15
8
Ovládanie v dverách vodiča
20
9
Ovládacie prvky v dverách pasažiera
20
10
Ovládacie prvky v pravých zadných dverách pasažiera.
20
11
Ovládacie prvky v ľavých zadných dverách pasažiera.
20
12
Prístup bez kľúča*
20
13
Ovládanie sedadla vodiča*
20
14
Elektricky ovládané predné sedadlo pasažiera*.
20
15
–
–
16
Displej systému Infotainment
5
17
Audio-navigačný systém; Zosilňovač; Rádiové satelitné SiriusXM ™*.
10
18
Systém Infotainment
15
19
Bluetooth hands-free kit
5
20
Systém zábavy pre cestujúcich vzadu (RSE)*
7,5
21
Elektrické strešné okno*; Osvetlenie na privítanie; Senzor systému klimatizácie.
5
22
12 V zásuvka v konzole medzi sedadlami; Zapaľovač.
15
23
Vyhrievané zadné sedadlo* (strana pasažiera).
15
24
Vyhrievané zadné sedadlo* (strana vodiča).
15
25
–
–
26
Vyhrievané predné sedadlo pasažiera*
15
27
Vyhrievané sedadlo vodiča*
15
28
Asistent parkovania*; Modul riadenia ťažného zariadenia*; Kamera asistenta parkovania*.
5
29
Modul riadenia pohonu všetkých kolies*
15
30
Aktívny systém odpruženia*
10
Číslo Popis Amperáž [A]
1
–
–
2
–
–
3
Dodatočné osvetlenie vpredu; Ovládanie okna na dverách vodiča; Sedenie(s) s elektrickým nastavením*; Systém bezdrôtového ovládania HomeLink®*.
7,5
4
Prístrojová doska
5
5
Adaptívny tempomat; Upozornenie na kolíziu*.
10
6
Dodatočné osvetlenie; Senzor dažďa*; Systém bezdrôtového ovládania HomeLink®*.
7,5
7
Modul riadenia
7,5
8
Centrálne zamykanie: dvierka nádrže.
10
9
–
–
10
Striekacie trysky predného čelného skla
15
11
Otvorenie batožinového priestoru
10
12
Elektricky sklopné opierky hlavy*
10
13
Čerpadlo paliva
20
14
Ovládací panel klimatizačného systému
5
15
–
–
16
Alarm; Diagnostický systém palubného počítača.
5
17
–
–
18
Systém airbag; Senzor hmotnosti pasažiera.
10
19
Systém varovania pred kolíziou*
5
20
Senzor pedála akcelerátora; Funkcia automatického zatmenia zrkadiel; Vyhrievané zadné sedadlá*
7,5
21
–
–
22
Brzdové svetlá
5
23
Aktuátor otváracej strechy*
20
24
Imobilizér
5
Volvo S80 II – poistky – batožinový priestor
Číslo Popis Amperáž [A]
1
Elektrická parkovacia brzda (ľavá strana).
30
2
Elektrická parkovacia brzda (pravá strana).
30
3
Zohriaty zadný sklo
30
4
Zásuvka prívesu 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Zásuvka prívesu 1*
40
12
–
–
Volvo S80 II – poistky – motorový priestor (zóna studená – iba Start/Stop)
Číslo Popis Amperáže [A]
A1
Spínač automatický: modul elektrický centrálne v motorovom priestore.
175
A2
Spínač automatický: panel poistiek pod odkladacou schránkou, modul elektrický centrálne v batožinovom priestore.
175
1
–
–
2
Spínač automatický: panel poistiek B pod odkladacou schránkou.
50
3
Spínač automatický: panel poistiek A pod odkladacou schránkou.
60
4
Spínač automatický: panel poistiek A pod odkladacou schránkou.
60
5
Spínač automatický: modul elektrický centrálne v batožinovom priestore.
60
6
Ventilátor systému klimatizácie
40
7
–
–
8
–
–
9
Relé motorčeka na štartovanie
30
10
Interný dióda
50
11
Batéria pomocná
70
12
Modul elektrický centrálne: referenčné napätie pomocnej batérie, nabíjací bod pomocnej batérie.
15
Rok výroby: 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo S80 (2016) je poistka 22 v poistkovej skrinke v zásuvke.
A – Motorový priestor horný
B – Motorový priestor predný
C – Motorový priestor dolný
Volvo S80 II – poistky – motorový priestor
Číslo Popis Amperáž [A]
1
Spínač: modul elektrického systému pod zásuvkou A
50
2
Spínač: modul elektrického systému pod zásuvkou
50
3
Spínač: modul elektrického systému v batožinovom priestore A
60
4
Spínač: modul elektrického systému pod zásuvkou A
60
5
Spínač: modul elektrického systému pod zásuvkou A
60
6
–
–
7
–
–
8
Predné čelné sklo* – strana vodiča
40
9
Stierače
30
10
–
–
11
Ventilátor klimatizácie A
40
12
Predné čelné sklo* – strana pasažiera
40
13
ABS čerpadlo
40
14
ABS ventily
20
15
Striekacie trysky svetlometov
20
16
Aktívne vyrovnávanie smerových svetlometov*
10
17
Modul elektrického systému (pod zásuvkou)
20
18
ABS
5
19
Regulovateľná sila riadenia*
5
20
Modul riadenia motora (ECM); Prevody; SRS.
10
21
Vyhrievané striekacie trysky*
10
22
–
–
23
Osvetľovací panel
5
24
–
–
25
–
–
26
–
–
27
Relé cievok
5
28
Prídavné svetlomety*
20
29
Klakson
15
30
Cievky relé; riadiaca jednotka motora (ECM).
10
31
Riadiaca jednotka – automatická prevodovka
15
32
Kompresor klimatizácie (neplatí pre motory s 4 valcami)
15
33
Cievky relé klimatizácie; Cievky relé v studenej zóne motorového priestoru pre Start/Stop
5
34
Relé štartéra A
30
35
Riadiaca jednotka motora (motory s 4 valcami); Cievky zapaľovania (motory s 5 valcami).
20
36
Riadiaca jednotka motora (motory s 4 valcami)
20
Riadiaca jednotka motora (motory s 5 valcami)
10
37
Motory s 4 valcami: Merač hmotnosti vzduchu; Termostat; Ventil EVAP.10
Motory s 5 valcami: Systém vstrekovania; Riadiaca jednotka motora.15
38
Kompresor klimatizácie (motory s 5-/6 valcami); Ventily motora; Riadiaca jednotka motora (motory s 6 valcami); Solenoidy (iba 6 valcov bez turba); Merač hmotnosti vzduchu (iba 6 valcov); Senzor hladiny oleja (iba 5 valcov).
10
Ventily motora; Čerpadlo oleja; Lambda sonda s centrálnym vyhrievaním (motory s 4 valcami).
15
39
Predné a zadné vyhrievané lambda sondy (motory s 4 valcami); Ventil EVAP (motory s 5-/6 valcami); Vyhrievané kyslíkové senzory (motory s 5-/6 valcami).
15
40
Čerpadlo oleja; Vyhrievač bloku; Čerpadlo chladiacej kvapaliny (motory s 5 valcami).
10
Cievky zapaľovania (motory s 4 valcami)
15
41
Detekcia únikov paliva (motory s 5-/6 valcami); Riadiaca jednotka žalúzie chladiča (motory s 5 valcami)
5
Detekcia únikov paliva; Elektromagnet klimatizácie (motory s 4 valcami).
7,5
42
Čerpadlo chladiacej kvapaliny (motory s 4 valcami)
50
43
Chladiaci ventilátor
60 alebo 80 (4 valce)
60 (5 valcov)
44
Posilňovač riadenia
100
* – Možnosť/doplnkové vybavenie
A – Táto poloha nie je použitá vo vozidlách s voliteľnou funkciou Start/Stop
Volvo S80 – poistky – odkladacia schránka Poistková skrinka A : Poistky generálne
Poistková skrinka B : Poistky modulu riadenia
Číslo Popis Amperáž [A]
1
Automatický spínač systému Infotainment, poistky 16-20.
40
2
–
–
3
–
–
4
Vyhrievaný volant*
10
5
Analógové hodiny (Executive)
5
6
–
–
7
12 V zásuvka (batožinový priestor) Chladnička (iba S80 Executive).
15
8
Ovládanie v dverách vodiča
20
9
Ovládacie prvky v dverách cestujúceho
20
10
Ovládacie prvky v pravých zadných dverách cestujúceho.
20
11
Ovládacie prvky v ľavých zadných dverách cestujúceho.
20
12
Prístup bez kľúča*
20
13
Motorizované sedadlo vodiča*
20
14
Elektricky nastaviteľné predné sedadlo cestujúceho*.
20
15
–
–
16
Displej systému Infotainment
5
17
Systém audio-navigácia; Zosilňovač; Rádiový satelit SiriusXM ™*.
10
18
Modul riadenia Sensus
15
19
Bluetooth hands-free kit
5
20
–
–
21
Elektrické strešné okno*; Osvetlenie kaluže; Senzor systému klimatizácie.
5
22
Zásuvka 12 V v konzole medzi sedadlami
15
23
Vyhrievané zadné sedadlo* (strana pasažiera)
15
24
Vyhrievané zadné sedadlo* (strana vodiča)
15
25
–
–
26
Vyhrievané predné sedadlo pasažiera*
15
27
Vyhrievané sedadlo vodiča*
15
28
Asistent parkovania*
5
29
Modul riadenia pohonu všetkých kolies*
15
30
Systém aktívneho odpruženia*
10
Číslo Popis Amperáže [A]
1
–
–
2
–
–
3
Dodatočné predné osvetlenie; Ovládanie okna v dverách vodiča; Elektricky nastaviteľné sedadlá*
7,5
4
Prístrojová doska
5
5
Adaptívny tempomat; Upozornenie na kolíziu*.
10
6
Dodatočné osvetlenie; Senzor dažďa*; Bezdrôtový kontrolný systém HomeLink®*.
7,5
7
Modul volantu
7,5
8
Centrálne zamykanie: dvierka nádrže.
10
9
–
–
10
Striekacie trysky predného čelného skla
15
11
Otvorenie batožinového priestoru
10
12
Elektricky sklopné opierky hlavy*
10
13
Čerpadlo paliva
20
14
Ovládací panel klimatizačného systému
5
15
–
–
16
Alarm; Diagnostický systém palubného počítača.
5
17
Satellitná rádio*; Zosilňovač audio systému.
10
18
Systém airbagov; Senzor hmotnosti cestujúceho.
10
19
Systém varovania pred kolíziou*
5
20
Senzor pedála akcelerátora; Funkcia automatického zatmenia zrkadiel; Vyhrievané zadné sedadlá*.
7,5
21
–
–
22
Brzdové svetlá
5
23
Aktuátor otváracej strechy*
20
24
Imobilizér
5
Volvo S80 – poistky – batožinový priestor
Číslo Popis Amperáž [A]
1
Brzda parkovania elektrická (ľavá strana).
30
2
Brzda parkovania elektrická (pravá strana).
30
3
Zadné sklo vyhrievané
30
4
Zásuvka prívesu 2*
15
5
–
–
6
–
–
7
–
–
8
–
–
9
–
–
10
–
–
11
Zásuvka prívesu 1*
40
12
–
–
Volvo S80 – poistky – motorový priestor (zóna studená – iba Štart/Stop)
Č. Popis Amp [A]
A1
Spínač automatický: modul elektrický centrálne v motorovom priestore
175
A2
Spínač automatický: poistková skrinka pod zásuvkou odkladacej schránky, modul elektrický centrálne v batožinovom priestore.
175
1
–
–
2
Spínač automatický: poistková skrinka B pod zásuvkou odkladacej schránky
50
3
Spínač automatický: poistková skrinka A pod zásuvkou odkladacej schránky
60
4
Spínač automatický: poistková skrinka A pod zásuvkou odkladacej schránky
60
5
Spínač automatický: modul elektrický centrálne v batožinovom priestore
60
6
Ventilátor systému klimatizácie
40
7
–
–
8
–
–
9
Relé motorčeka na štartovanie
30
10
Dióda vnútorná
50
11
Batéria pomocná
70
12
Modul elektrický centrálne: napätie referenčné pomocnej batérie, miesto nabíjania pomocnej batérie.
15
Volvo S80 je luxusný sedan, ktorý bol vyrábaný v rokoch 1999 až 2016. Tento model bol známy svojou elegantnou konštrukciou a vysokou úrovňou komfortu. S80 ponúkalo rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré sa líšili výkonom a efektivitou. Medzi najznámejšie motory patrili radové päťvalce a šesťvalce, ktoré poskytovali plynulý výkon a spoľahlivosť. Interiér vozidla bol navrhnutý s dôrazom na pohodlie a bezpečnosť, čo je charakteristické pre značku Volvo. S80 bolo tiež vybavené pokročilými bezpečnostnými technológiami, ktoré prispeli k jeho popularite medzi vodičmi, ktorí hľadali spoľahlivé a bezpečné vozidlo.
Táto stránka zobrazuje schému poistkovej skrinky pre Volvo S80, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V tomto modeli sa poistková skrinka zvyčajne nachádza v priestore pre cestujúcich, pod palubnou doskou, a ďalšia môže byť umiestnená v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vozidle, a preto je dôležité mať prehľad o jej konfigurácii a údržbe.
