Volvo V60 Plug-in Hybrid (2014-2018) – poistková skrinka

Volvo V60 Plug-in Hybrid (2014-2018) – schéma poistkovej skrinky

Rok výroby: 2014, 2015, 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) v Volvo V60 Plug-in Hybrid (2014-2018) je poistka 22 v poistkovej skrinke v odkladacej schránke.

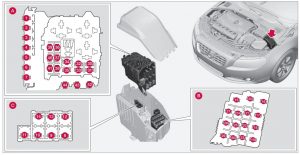

Poistky – motorový priestor

A – Horný motorový priestor

B – Predný motorový priestor

C – Dolný motorový priestor

Č.	Popis	Amp [A]
1	–	–
2	Hlavná poistka riadiacej jednotky (CEM) pod odkladacou schránkou	50
3	–	60
4	Hlavná poistka pre relé; Poistková skrinka pod odkladacou schránkou	60
5	–	–
6	–	–
7	–	–
8	2014: Vyhrievané čelné sklo, ľavá strana	40
9	Stierače	30
10	Stacionárne kúrenie	25
11	–	–
12	2014: Vyhrievané čelné sklo, pravá strana	40
13	ABS čerpadlo	40
14	ABS ventily	20
15	Striekacie trysky svetlometov	20
16	Nastavenie svetlometov, aktívne xenónové svetlomety – ABL	10
17	Hlavná poistka riadiacej jednotky (CEM) pod odkladacou schránkou	20
18	ABS	5
19	Posilňovač riadenia závislý od rýchlosti	5
20	Riadiaca jednotka motora, riadiaca jednotka prevodovky, airbag	10
21	Vyhrievané striekacie trysky	10
22	–	–

23	Kontrola svetlometov	5
24	–	–
25	–	–
26	–	–
27	Vinice relé	5
28	Prídavné svetlomety	20
29	Klakson	15
30	Vinica relé v relé systému riadenia motora, modul riadenia motora	10
31	Modul riadenia prevodovky	15
32	–	–
33	Vinice relé v elektrickej riadiacej jednotke v studenej zóne motorového priestoru, vinica relé v čerpadle chladiva	5
34	Relé motora štartovania	30
35	Modul riadenia predzápalu	10
36	Modul riadenia motora (ECM)	15
37	Senzor hmotnostného prúdenia vzduchu, regulačné ventily	15
38	Ventily, senzor hladiny oleja	10
39	Lambdové sondy; Modul riadenia, pokrývka viníc chladiča	15
40	Vyhrievač filtra na naftu	20
41	2014: Ventilovaný vyhrievač bloku	5
	2015-2018: Ventilovaný vyhrievač bloku	10
42	Zapaľovacia sviečka	70
43	Chladiaci ventilátor	80
44	Elektrohydraulický posilňovač riadenia	100

Za motorom

A. Auto s volantom naľavo
B. Auto s volantom napravo

Číslo	Popis	Amp [A]
1	Monitorovanie čerpadla podtlaku brzdového systému	5

Poistková skrinka v odkladacej schránke

Poistková skrinka A: Poistky generálne

Poistková skrinka B: Poistky riadiacej jednotky

Poloha: poistková skrinka A

Č.	Popis	Amp [A]
1	Hlavná poistka pre riadiacu jednotku audio, Hlavná poistka pre poistky 16-20	40
2	2015-2018: Striekacie trysky čelného skla; Striekacia tryska zadného skla	25
3	–	–
4	–	–
5	–	–
6	Rukoväte, systém keyless	5
7	–	–
8	Ovládací panel, dvere vodiča	20
9	Ovládací panel, predné dvere pre cestujúcich	20
10	Ovládací panel, zadné dvere pre cestujúcich, pravé	20
11	Ovládací panel, zadné dvere pre cestujúcich, ľavé	20
12	Keyless	7,5
13	Elektrické sedadlo na strane vodiča	20
14	Elektrické sedadlo na strane cestujúceho	20

15	2014: Trysky čelného skla, Tryska zadného skla	25
16	Modul riadenia alebo displej systému Infotainment	5
17	Modul riadenia audia, televízor, digitálne rádio	10
18	Modul riadenia audia alebo modul riadenia Sensus	15
19	Telefón, Bluetooth ™	5
20	–	–
21	Otváracia strecha, strop vnútorného osvetlenia, klimatický senzor, vstup vzduchu pre motory motýľov	5
22	Zásuvka 12 V, konzola medzi sedadlami	15
23	Vyhrievanie sedadla, zadná strana cestujúceho, pravá	15
24	Vyhrievanie sedadla, zadná strana cestujúceho, ľavá	15
25	Dodatočný elektrický ohrievač	15
26	Vyhrievanie sedadla na strane cestujúceho	15
27	Vyhrievanie sedadla, predná strana vodiča	15
28	Asistent parkovania, parkovacia kamera, modul riadenia ťažného zariadenia, BLIS, elektrický ohrievač	5
29	–	–
30	–	–

Poloha: poistková skrinka B

Č.	Popis	Amp [A]
1	Stierač zadného okna	15
2	–	–
3	Vnútorné osvetlenie, ovládací panel vo dverách vodiča, elektrické okná, elektrické sedadlá – predné, diaľkové otváranie garážových dverí	7,5
4	Kombinovaný prístrojový panel	5
5	Adaptívny tempomat, ACC; systém varovania pred kolíziou	10
6	Vnútorné osvetlenie; Senzor dažďa	7,5
7	Modul volantu	7,5
8	Centrálne zamykanie, nádrž	10
9	Vyhrievaný volant	15
10	2 014-2016: vyhrievané sklá	15
11	Odbočovač, zadné dvere	10

12	2013-2018: Vankúš opierky hlavy sklopný	10
13	Čerpadlo paliva	20
14	Čidlo pohybu pre alarm, klimatický panel	5
15	Blokovanie volantu	15
16	Siréna, konektor OBDII	5
17	–	–
18	Airbag	10
19	Systém varovania pred kolíziou	5
20	Čidlo pedála akcelerátora; Vnútorné zrkadlo so zatmavením; Vyhrievanie zadného sedadla	7,5
21	Modul riadenia Infotainment (Výkon), Audio (Výkon)	15
22	Brzdové svetlá	5
23	Otvoriteľná strecha	20
24	Imobilizér	5

Poistky – v batožinovom priestore (č. 1)

Číslo	Popis	Amp [A]
1	Elektrická parkovacia brzda ľavá	30
2	Elektrická parkovacia brzda pravá	30
3	Ohrievač zadného okna	30
4	Zásuvka prívesu 2	15
5	–	–
6	Zásuvka 12 V v batožinovom priestore	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka prívesu 1	40
12	–	–

Poistky – v batožinovom priestore (nr 2)

Nr	Popis	Amp [A]
1	Čerpadlo chladiva 1 pre hybridnú batériu kvapaliny; Ventil pre čerpadlá chladiva 1 a 2.	10
2	Čerpadlo chladiva 2 pre hybridnú batériu.	10
3	Nabíjačka; Menic napätia 400 V-12 V; Modul riadenia pre hybridnú batériu.	5
4	Čerpadlo chladiva pre obvod pri nízkej teplote chladenia systému.	15
5	Nabíjačka; Menic napätia 400 V-12 V; Modul riadenia pre hybridnú batériu.	10
6	Vinutia relé; menic vysokého napätia pre elektrický motor a integrovaný generátor štartéra	10
7	Odpojenie elektrického motora od zadnej osi	15
8	–	–
9	Menic vysokého napätia pre elektrický motor a integrovaný štartér; Modul riadenia pre hybridnú batériu.	10
10	Ventily chladiva pre obvod pri nízkej teplote chladenia systému; Elektrický kompresor klimatizácie; Ventil výmenníka tepla; Ventil klimatizačného systému.	10
11	–	–
12	–	–

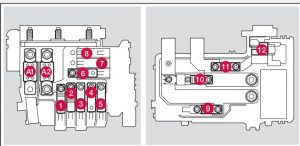

Poistky – v studenej zóne motorového priestoru

Nr	Popis	Amp [A]
A1	Automatický spínač: centrálny elektrický modul v motorovom priestore	175
A2	Hlavná poistka modulu centrálnej elektroniky (CEM) pod odkladacou schránkou, relé/poistková skrinka pod odkladacou schránkou, centrálna elektrická jednotka v batožinovom priestore	175
1	Čerpadlo vákuum pre brzdový systém	40
2	Hlavná poistka centrálneho elektronického modulu (CEM) pod odkladacou schránkou	50
3	Hlavná poistka pre relé/poistkovú skrinku pod odkladacou schránkou	60
4	Hlavná poistka pre riadiacu jednotku elektrickú B v batožinovom priestore	60
5	Hlavná poistka pre riadiacu jednotku elektrickú A v batožinovom priestore	60
6	Ventilátor	40
7	–	–
8	–	–
9	–	–
10	–	–
11	Čerpadlo oleja automatickej prevodovky	30
12	–	–

O Volvo V60 Plug-in Hybrid (2014-2018)

Volvo V60 Plug-in Hybrid, vyrábané v rokoch 2014 až 2018, je inovatívne vozidlo, ktoré kombinuje dieselový motor s elektrickým pohonom, čím poskytuje vynikajúcu efektivitu paliva a nízke emisie. Tento model je vybavený 2,4-litrovým päťvalcovým dieselovým motorom, ktorý spolupracuje s elektromotorom, čo umožňuje celkový výkon až 215 koní. Vozidlo ponúka tri režimy jazdy: Pure, Hybrid a Power, ktoré umožňujú vodičovi prispôsobiť jazdu podľa aktuálnych potrieb. V60 Plug-in Hybrid je známe svojou pohodlnou jazdou, kvalitným interiérom a pokročilými bezpečnostnými prvkami, čo z neho robí ideálnu voľbu pre tých, ktorí hľadajú ekologické a zároveň výkonné vozidlo.

Schéma poistkovej skrinky Volvo V60 Plug-in Hybrid

Táto stránka zobrazuje schému poistkovej skrinky pre Volvo V60 Plug-in Hybrid, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli nachádza na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla, zvyčajne v blízkosti prístrojovej dosky. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických obvodov vo vozidle.
