Ford Galaxy a S-MAX (2015-2022) – poistková skrinka

Ford Galaxy a S-MAX (2015-2019) – schéma poistkovej skrinky

Rok výroby: 2015, 2016, 2017, 2018, 2019.

Poloha poistkovej skrinky

Panel poistiek sa nachádza pod prístrojovou doskou naľavo od volantu (prístup môže byť jednoduchší odstránením obloženia).

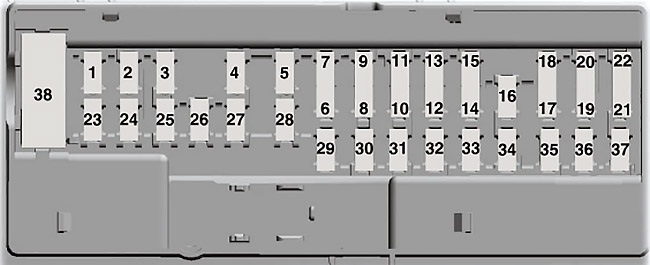

Schéma poistkovej skrinky

Priradenie poistiek pod prístrojovou doskou

Nr	Ampere [A]	Popis
Nr	Ampere [A]	Popis
1	10 A	2015-2017: Osvetlenie (okolie, priestor pre cestujúcich, pohostinnosť, kupola); 2017-2019: Nez použité.
2	7,5A	Sedadlá s pamäťou; Bedrová opierka; Elektrické zrkadlo.
3	20A	Odomknutie dverí vodiča.
4	5A	Neoriginálny elektronický spínač a spínač brzdy prívesu.
5	20A	Zapaľovanie; Spínač zapaľovania na tlačidlo.
6	10 A	Cievka relé vyhrievaného sedadla.
7	10 A	Nez použité (rezervné).
8	10 A	Nez použité (rezervné).
9	10 A	Nez použité (rezervné).
10	5A	Klávesnica; Modul elektrického brány.
11	5A	Nez použité.
12	7,5A	Kontrola klímy; Volič prevodovky.
13	7,5A	Zamknutie stĺpika riadenia; Skupina; Logika dátového pripojenia.
14	10 A	Nez použité.
15	10 A	Modul brány dátového pripojenia.
16	15A	Ochrana pre deti; Odomknutie zdvihnutého dverí.
17	5A	Nez použité (rezervné).
18	5A	Zapaľovanie; Tlačidlo zastavenia štartovania.

Nr	Ampere [A]	Popis
19	7,5A	Indikátor deaktivácie airbagu pre cestujúceho; Indikátor prenosu.
20	7,5A	Nepoužíva sa (rezerva).
21	5A	Senzor vlhkosti a teploty v aute; Systém informovania o mŕtvom uhle; Zadná kamera; Adaptívny tempomat.
22	5A	Senzor klasifikácie pasažierov.
23	10 A	Zdržané príslušenstvo (logika invertora výkonu, logika otváracej strechy).
24	20A	Centrálne zamykanie.
25	30A	Dvere vodiča (okno, zrkadlo).
26	30A	Dvere predného pasažiera (okno, zrkadlo).
27	30A	Otváracia strecha
28	20A	Zosilňovač.
29	30A	Zadné dvere na strane vodiča (okno).
30	30A	Zadné dvere na strane pasažiera (okno).
31	15A	Nepoužíva sa (rezerva).
32	10 A	Globálny polohovací systém (GPS); Displej; Hlasové ovládanie; Adaptívny tempomat; Rádio.
33	20A	Rádio.
34	30A	Štartovací bus (poistky 19, 20, 21, 22, 35, 36, 37, automatický spínač).
35	5A	Modul riadenia limitov.
36	15A	Zrkadlo s funkciou automatického stmavenia; Vyhrievané sedadlo; Štvorkolka.
37	15A alebo 20A	Napájanie logiky modulu stabilizácie napätia.
38	30A	Nepoužíva sa (rezerva).

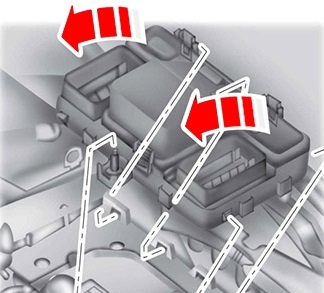

Poloha poistkovej skrinky

Poistky na dolnej časti poistkovej skrinky

Schéma poistkovej skrinky

Priradenie poistiek v motorovom priestore

Nr	Ampere [A]	Popis
Nr	Ampere [A]	Popis
1	25A	Motor stierača.
2	–	Relé motora štartéra.
3	15A	Zadný stierač; Senzor dažďa
4	–	Relé motora ventilátora.
5	20A	Bod napájania 3 – Zadná časť konzoly.
6	–	Relé pomocného ohrievača č. 2.
7	20A	Modul riadenia pohonného ústrojenstva – výkon vozidla 1.
8	20A	Modul riadenia pohonného ústrojenstva – výkon vozidla 2.
9	–	Relé modulu riadenia pohonného ústrojenstva.
10	20A	Bod napájania 1 – pred vodičom.
11	15A	Modul riadenia pohonného ústrojenstva – výkon vozidla 4.
12	15A	Modul riadenia pohonného ústrojenstva – výkon vozidla 3.
13	10 A	Nepoužíva sa (rezerva).
14	10 A	Nepoužíva sa (rezerva).
15	–	Relé štartovania.
16	20A	Bod napájania 2 – konzola.
17	20A	Bod napájania 4 – batožinový priestor.
18	10 A	Nepoužíva sa (rezerva).
19	10 A	Elektronický posilňovač riadenia v režime Run-Start.
20	10 A	Spustiť / zapnúť osvetlenie.
21	15A	Spustiť kontrolu prevodovky. Zapaľovanie a vypínanie olejového čerpadla prevodovky.
22	10 A	Elektromagnetický ventil kompresora klimatizácie.
23	15A	Run-Start; Systém informovania o mŕtvom uhle; Zadná kamera; Adaptívny tempomat; Heads-up displej; Modul stabilizácie napätia.
24	10 A	Spustenie štartovania 7.
25	10 A	Systém prevencie zablokovania kolies počas štartovania.
26	10 A	Modul riadenia pohonného ústrojenstva typu Run-Start.
27	–	Nepoužíva sa.

Nr	Ampere [A]	Popis
28	10 A	Čerpadlo zadného stierača.
29	–	Nepoužíva sa.
30	–	Nepoužíva sa.
31	–	Nepoužíva sa.
32	–	Elektronické relé ventilátora 1.
33	–	Relé kompresora klimatizácie.
34	15A	Elektrický zámok stĺpika riadenia.
35	–	Nepoužíva sa.
36	–	Nepoužíva sa.
37	–	Nepoužíva sa.
38	–	Elektronické relé ventilátora 2
39	–	Relé elektrického ventilátora 2 a 3.
40	–	Relé stieračov svetlometov.
41	–	Relé klaksónu.
42	–	Relé čerpadla paliva.
43	10 A	Nepoužíva sa (rezerva).
44	5A	Dýza vyhrievaného stierača.
45	–	Nepoužíva sa.
46	10 A	Senzor alternátora.
47	10 A	Spínač a deaktivátor brzdy.
48	20A	Klaksón
49	25A	Vyhrievač na naftu.
50	10 A	Ventilátor prevodového ústrojenstva.
51	–	Nepoužíva sa.
52	–	Nepoužíva sa.
53	10 A	Elektrické sedadlá.
54	5A	Vyhrievač na palivo.
55	5A	Vyhrievač na palivo.

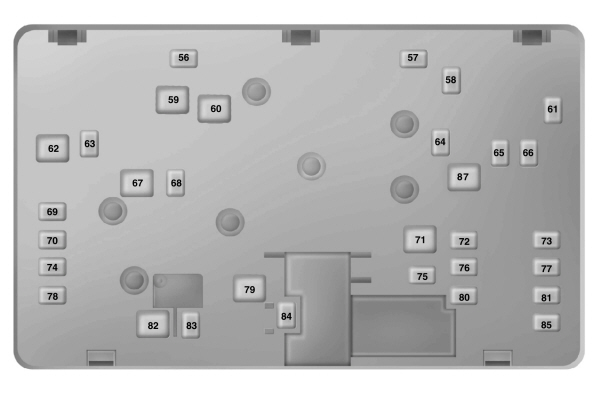

Schéma poistkovej skrinky (časť dolná)

Priradenie poistiek v motorovom priestore (časť dolná)

Nr	Ampere [A]	Popis
Nr	Ampere [A]	Popis
56	20A	Umývač svetlometov.
57	20A	Naftový odparovač.
58	30A	Napájanie čerpadla paliva.
59	40A	Elektronický ventilátor 600W 3.
60	40A	Elektronický ventilátor 600W 1; Selektívny systém katalytického reduktora.
61	40A	Odmrazovanie predného skla na ľavej strane.
62	50A	Modul riadenia karosérie 1.
63	25A	Elektronický ventilátor 600W 2.
64	30A	Pomocné vykurovanie č. 3.
65	20A	Vyhrievané predné sedadlo.
66	40A	Odmrazovanie predného skla na pravej strane.
67	50A	Modul riadenia karosérie 2.
68	40A	Vyhrievané zadné sklo.
69	30A	Ventily systému proti zablokovaniu.
70	30A	Sedadlo pasažiera.

Nr	Ampere [A]	Popis
71	60A	Pomocné kúrenie č. 2.
72	30A	Zadné sedadlá s elektrickým ovládaním.
73	20A	Vyhrievané zadné sedadlá.
74	30A	Modul sedadla vodiča.
75	30A	Pomocné kúrenie č. 1.
76	20A	Čerpadlo oleja prevodovky.
77	30A	Modul sedadla s klimatizáciou.
78	40A	Modul ťahania prívesu.
79	40A	Motor ventilátora.
80	40A	Modul elektricky ovládaného brány.
81	40A	Inverter 220 V.
82	60A	Čerpadlo systému proti zablokovaniu.
83	25A	Motor stierača č. 1.
84	30A	Elektromagnetická ventil pre motor štartéra.
85	20A	Kúrenie paliva.
86	–	Nepoužíva sa.
87	50A	Pomocný motor ventilátora.

Ford Galaxy a S-MAX – schéma poistkovej skrinky

Rok výroby: 2020, 2021.

Poistky zapaľovača cigariet (zásuvky napájania) v Ford Galaxy a S-MAX sú poistky 10 a 16(predné), 5(zadné), 17(batožinový priestor) v poistkovej skrinke v motorovom priestore.

Vozy vyrobené od 04.09.2019

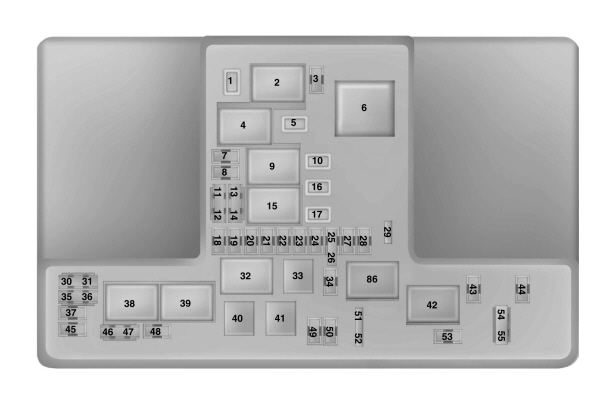

Poistková skrinka napájania

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	25 A3	Motor stierača.
2	—	Relé motorčeka štartovania.
3	15 A1	Stierač zadného skla; Senzor dažďa.
4	—	Relé motora ventilátora.
5	20 A3	Napájanie 3 – zadná časť konzoly.
6	—	Relé doplnkového ohrievača #2.
7	20 A1	Modul riadenia pohonného ústrojenstva – napájanie vozidla 1.
8	20 A1	Modul riadenia pohonného ústrojenstva – napájanie vozidla 2.
9	—	Relé modulu riadenia pohonného ústrojenstva.
10	20 A3	Napájanie 1 – predná strana vodiča.
11	15 A2	Modul riadenia pohonného ústrojenstva – napájanie vozidla 4.
12	15 A2	Modul riadenia pohonného ústrojenstva – napájanie vozidla 3.
13	10 A2	Nepoužíva sa (rezerva).
14	10 A2	Nepoužíva sa (rezerva).
15	—	Relé zapaľovania/štartovania.
16	20 A3	Napájanie 2 – konzola.
17	20 A3	Napájanie 4 – batožinový priestor.
18	10 A1	Nepoužíva sa (rezerva).
19	10 A1	Zapaľovanie/štartovanie – elektronický systém asistencie riadenia.
20	10 A1	Zapaľovanie/štartovanie – osvetlenie.
21	15 A1	Zapaľovanie/štartovanie – kontrola prevodovky; Aktivácia/deaktivácia čerpadla oleja prevodovky.
22	10 A1	Elektromagnet spojky klimatizačného systému.
23	15 A1	Zapaľovanie/štartovanie; Systém monitorovania mŕtveho uhla; Zadná kamera; Systém adaptívnej kontroly rýchlosti; Head-up displej; Modul stabilizácie napätia.
24	10 A1	Zapaľovanie/štartovanie 7.
25	10 A2	Zapaľovanie/štartovanie – systém prevencie zablokovania kolies počas brzdenia.
26	10 A2	Zapaľovanie/štartovanie – modul riadenia pohonného ústrojenstva.
27	—	Nepoužíva sa.

Číslo	Ampére [A]	Popis
28	10 A1	Čerpadlo stierača zadného okna.
29	—	Nepoužíva sa.
30	—	Nepoužíva sa.
31	—	Nepoužíva sa.
32	—	Relé elektronického ventilátora 1.
33	—	Relé spojky klimatizačného systému.
34	15 A1	Elektrický blok stĺpika riadenia.
35	—	Nepoužíva sa.
36	—	Nepoužíva sa.
37	—	Nepoužíva sa.
38	—	Relé elektronického ventilátora 2.
39	—	Relé elektronického ventilátora 2 a 3.
40	—	Relé stieračov svetlometov.
41	—	Relé akustického signálu.
42	—	Relé čerpadla paliva.
43	10 A1	Nepoužíva sa (rezervné).
44	5 A1	Vyhrievanie výduchu stierača.
45	—	Nepoužíva sa.
46	10 A2	Senzor alternátora.
47	10 A2	Spínač on/off bŕzd.
48	20 A1	Akustický signál.
49	25 A1	Vyhrievač na naftu.
50	10 A1	Ventilátor poistkovej skrinky.
51	—	Nepoužíva sa.
52	—	Nepoužíva sa.
53	10 A1	Elektricky nastaviteľné sedadlá.
54	5 A2	Vyhrievač na palivo.
55	5 A2	Vyhrievač na palivo.

¹Poistka typu M.

²Dvojná poistka.

³Poistka typu M.

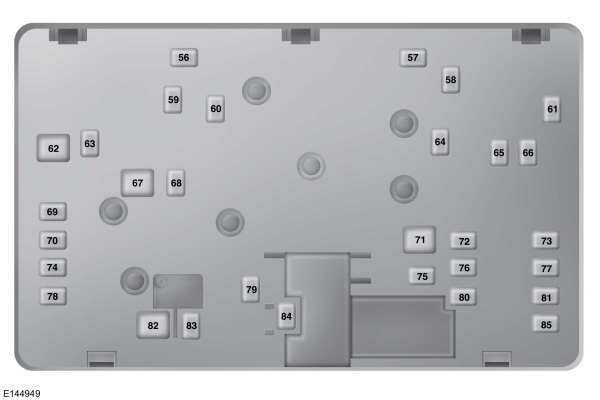

Poistková skrinka — dno

V dolnej časti poistkovej skrinky sa nachádzajú poistky. Pre prístup k dolnej časti poistkovej skrinky:

1. Uvoľnite dva háky na oboch stranách poistkovej skrinky.
2. Zdvíhajte vnútornú stranu poistkovej skrinky z podpery.
3. Posuňte poistkovú skrinku smerom k stredu motorového priestoru.
4. Otočte vonkajšiu stranu poistkovej skrinky, aby ste získali prístup k dolnej časti.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
56	20 A1	Postrekovač svetlometu.
57	20 A1	Odparovač motoru Diesel.
58	30 A1	Napájanie palivovej pumpy.
59	40 A2	Elektronický ventilátor 3, 600 W.
60	40 A2	Elektronický ventilátor 1, 600 W; Systém selektívnej katalytickej redukcie.
61	40 A1	Odmlžovanie predného skla (ľavá strana).
62	50 A2	Modul riadenia systémov karosérie 1.
63	25 A1	Elektronický ventilátor 2, 600 W.
64	30 A1	Prídavný ohrievač 3.
65	20 A1	Vyhrievané predné sedadlo.
66	40 A1	Odmlžovanie predného skla (pravá strana).
67	50 A2	Modul riadenia systémov karosérie 2.
68	40 A1	Vyhrievanie zadného skla.
69	30 A1	Ventily systému prevencie zablokovania kolies počas brzdenia.
70	30 A1	Sedadlo pasažiera.

Číslo	Ampére [A]	Popis
71	60 A2	Prídavný ohrievač #2.
72	30 A1	Elektricky nastaviteľné zadné sedadlá.
73	20 A1	Vyhrievané zadné sedadlá.
74	30 A1	Modul sedadla vodiča.
75	30 A1	Prídavný ohrievač 1.
76	20 A1	Čerpadlo oleja prevodovky.
77	30 A1	Modul sedadla so systémom vykurovania a klimatizácie.
78	40 A1	Modul ťahania prívesu.
79	40 A1	Motor ventilátora.
80	40 A1	Modul elektrických zadných dverí.
81	40 A1	Menic 220 V.
82	60 A2	Čerpadlo systému prevencie zablokovania kolies počas brzdenia.
83	25 A1	Motor stierača 1.
84	30 A1	Elektromagnet štartovacieho motora.
85	20 A1	Palivový ohrievač.
86	—	Nez použité.
87	50 A2	Motor prídavného ventilátora.

¹ Poistka typu M.

²Poistka typu J.

HYBRIDNÉ VOZIDLO (HEV)

Schéma distribúcie napájania

Poistková skrinka napájania

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	25 A	Motor stierača pravého.
2	—	Nepoužíva sa.
3	15 A	Automatické stierače (senzor dažďa); Zadný stierač.
4	—	Relé motora ventilátora.
5	20 A	Zadná strana zásuvky doplnkového napájania v konzole.
6	—	Relé elektronickej vodnej pumpy (EWP).
7	15 A	Napájanie vozidla 1.
8	20 A	Napájanie vozidla 4.
9	—	Relé riadiaceho modulu pohonného ústrojenstva.
10	20 A	Zásuvka doplnkového napájania predná strana vodiča 1.
11	15 A	Napájanie vozidla 2.
12	15 A	Napájanie vozidla 3.
13	10 A	Napájanie vozidla 5.
14	10 A	Napájanie vozidla 6.
15	—	Relé zapaľovania/štartovania.
16	20 A	Nepoužíva sa (rezerva).
17	20 A	Zásuvka napájania 4.
18	10 A	Riadiaci modul pohonného ústrojenstva.
19	10 A	Systém asistencie pri riadení.
20	10 A	Svetlomety; Spínač svetlometov.
21	15 A	Riadiaci modul prevodovky; Rozhranie prevodovky.
22	—	Nepoužíva sa.
23	15 A	Sledovanie mŕtveho uhla; Zadná kamera; Systém adaptívneho tempomatu; Svetlo upozornenia na funkciu varovania pred kolíziou; Modul kvality napätia; Senzor kvality vzduchu; Head-up displej.
24	—	Nepoužíva sa.
25	10 A	Zapaľovanie/štartovanie – systém prevencie zablokovania kolies počas brzdenia.
26	10 A	Zapaľovanie/štartovanie – riadiaci modul pohonného ústrojenstva; Riadiaci modul hybridného pohonného systému; Poistková skrinka distribúcie napájania hybridného systému.
27	—	Nepoužíva sa.

Číslo	Ampére [A]	Popis
28	10 A	Postranný sprejovač.
29	—	Nepoužíva sa.
30	—	Nepoužíva sa.
31	—	Nepoužíva sa.
32	—	Nepoužíva sa.
33	—	Nepoužíva sa.
34	15 A	Elektrický zámok stĺpika riadenia.
35	15 A	Nepoužíva sa (rezerva).
36	15 A	Nepoužíva sa (rezerva).
37	5 A	Nepoužíva sa (rezerva).
38	—	Nepoužíva sa.
39	—	Nepoužíva sa.
40	—	Relé stieračov svetlometov.
41	—	Relé zvukového signálu.
42	—	Relé čerpadla paliva.
43	—	Nepoužíva sa.
44	5 A	Vyhrievanie výduchu stierača.
45	—	Nepoužíva sa.
46	10 A	Nepoužíva sa (rezerva).
47	10 A	Spínač on/off bŕzd.
48	20 A	Zvukový signál.
49	15 A	Napájanie vozidla F.
50	—	Nepoužíva sa.
51	—	Nepoužíva sa.
52	—	Nepoužíva sa.
53	10 A	Elektricky nastaviteľné sedadlá.
54	5 A	Riadiaci modul hybridného pohonného systému.
55	5 A	Riadiaci modul energie batérie; DC/DC prevodník.

Poistková skrinka — spodná časť

V dolnej časti poistkovej skrinky sa nachádzajú poistky. Aby ste sa dostali k dolnej časti poistkovej skrinky:

1. Uvoľnite dva háky na oboch stranách poistkovej skrinky.
2. Zdvíhajte vnútornú stranu poistkovej skrinky z podpory.
3. Posuňte poistkovú skrinku smerom k stredu motorového priestoru.
4. Otočte vonkajšiu stranu poistkovej skrinky, aby ste sa dostali k dolnej časti.

Číslo	Ampere [A]	Popis
Číslo	Ampere [A]	Popis
56	20 A	Striekací zariadenie svetlometu.
58	20 A	Čerpadlo paliva.
61	40 A	Vyhrievací prvok predného čelného skla na ľavej strane.
62	50 A	Modul riadenia systémov karosérie.
63	—	Nepoužíva sa.
65	20 A	Vyhrievané predné sedadlo.
66	40 A	Vyhrievací prvok predného čelného skla na pravej strane.
67	50 A	Modul riadenia systémov karosérie.
68	40 A	Vyhrievanie zadného skla.
69	40 A	Ventily ABS.
70	30 A	Sedadlo pasažiera.
71	60 A	Elektrické čerpadlo vody.

Číslo	Ampére [A]	Popis
72	30 A	Elektricky nastaviteľné zadné sedadlá.
73	20 A	Vyhrievané zadné sedadlo.
74	30 A	Modul sedadla vodiča.
75	—	Nepoužíva sa.
76	40 A	Poistková skrinka distribúcie napájania hybridného systému
77	30 A	Modul sedadla so systémom vyhrievania a klimatizácie.
78	40 A	Modul ťahania prívesu.
79	40 A	Motor ventilátora.
80	30 A	Motor elektrických zadných dverí.
81	40 A	Menic.
82	60 A	Čerpadlo ABS.
83	25 A	Motor predného stierača vpravo.
84	—	Nepoužíva sa.
85	20 A	Nepoužíva sa (rezerva).

Ford Galaxy a S-Max – schéma poistkovej skrinky

Rok výroby: 2022.

Poistková skrinka napájania

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	25 A3	Motorový priestor stierača.
2	—	Relé motorčeka štartovania.
3	15 A1	Stierač zadného skla; Senzor dažďa.
4	—	Relé motora ventilátora.
5	20 A3	Pri konektore napájania 3 – zadná časť konzoly.
6	—	Relé doplnkového ohrievača #2.
7	20 A1	Modul riadenia pohonnej jednotky – napájanie vozidla 1.
8	20 A1	Modul riadenia pohonnej jednotky – napájanie vozidla 2.
9	—	Relé modulu riadenia pohonnej jednotky.
10	20 A3	Pri konektore napájania 1 – predná časť na strane vodiča.
11	15 A2	Modul riadenia pohonnej jednotky – napájanie vozidla 4.
12	15 A2	Modul riadenia pohonnej jednotky – napájanie vozidla 3.
13	10 A2	Nepoužíva sa (rezerva).
14	10 A2	Nepoužíva sa (rezerva).
15	—	Relé zapaľovania/štartovania.
16	20 A3	Pri konektore napájania 2 – konzola.
17	20 A3	Pri konektore napájania 4 – batožinový priestor.
18	10 A1	Nepoužíva sa (rezerva).
19	10 A1	Zapaľovanie/štartovanie – systém elektronickej asistencie riadenia.
20	10 A1	Zapaľovanie/štartovanie – osvetlenie.
21	15 A1	Zapaľovanie/štartovanie – kontrola prevodovky; Aktivácia/deaktivácia čerpadla oleja prevodovky.
22	10 A1	Elektromagnet spojky systému klimatizácie.
23	15 A1	Zapaľovanie/štartovanie; Systém monitorovania mŕtveho uhla; Zadná kamera; Systém adaptívneho tempomatu; Head-up displej; Modul stabilizácie napätia.
24	10 A1	Zapaľovanie/štartovanie 7.
25	10 A2	Zapaľovanie/štartovanie – systém proti zablokovaniu počas brzdenia.
26	10 A2	Zapaľovanie/štartovanie – modul riadenia pohonnej jednotky.
27	—	Nepoužíva sa.

Číslo	Ampére [A]	Popis
28	10 A1	Čerpadlo stierača zadného okna.
29	—	Nez použité.
30	—	Nez použité.
31	—	Nez použité.
32	—	Relé elektronického ventilátora 1.
33	—	Relé spojky klimatizačného systému.
34	15 A1	Elektrický blok stĺpca riadenia.
35	—	Nez použité.
36	—	Nez použité.
37	—	Nez použité.
38	—	Relé elektronického ventilátora 2.
39	—	Relé elektronického ventilátora 2 a 3.
40	—	Relé trysiek svetlometov.
41	—	Relé zvukového signálu.
42	—	Relé čerpadla paliva.
43	10 A1	Nez použité (rezervné).
44	5 A1	Vyhrievanie trysky postrekovača.
45	—	Nez použité.
46	10 A2	Senzor alternátora.
47	10 A2	Spínač zapaľovania/brzd.
48	20 A1	Zvukový signál.
49	25 A1	Vyhrievač paliva.
50	10 A1	Ventilátor poistkovej skrinky.
51	—	Nez použité.
52	—	Nez použité.
53	10 A1	Elektricky nastaviteľné sedadlá.
54	5 A2	Vyhrievač na palivo.
55	5 A2	Vyhrievač na palivo.

¹Micropoistka.

²Micropoistka dvojitá.

³Poistka typu M.

Poistková skrinka — časť dolná

V dolnej časti poistkovej skrinky sa nachádzajú poistky. Pre prístup k dolnej časti poistkovej skrinky:

1. Uvoľnite dva háky na oboch stranách poistkovej skrinky.
2. Zdvíhajte vnútornú stranu poistkovej skrinky z podpory.
3. Posuňte poistkovú skrinku smerom k stredu motorového priestoru.
4. Otočte vonkajšiu stranu poistkovej skrinky, aby ste získali prístup k dolnej časti.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
56	20 A1	Striekací prístroj svetlometu.
57	20 A1	Výmenník tepla motora Diesel.
58	30 A1	Napájanie palivového čerpadla.
59	40 A2	Elektronický ventilátor 3, 600 W.
60	40 A2	Elektronický ventilátor 1, 600 W; Systém selektívneho katalytického zníženia.
61	40 A1	Odmrazovanie predného skla (ľavá strana).
62	50 A2	Modul riadenia systémov karosérie 1.
63	25 A1	Elektronický ventilátor 2, 600 W.
64	30 A1	Prídavný ohrievač 3.
65	20 A1	Vyhrievané predné sedadlo.
66	40 A1	Odmrazovanie predného skla (pravá strana).
67	50 A2	Modul riadenia systémov karosérie 2.
68	40 A1	Ohrievanie zadného okna.
69	30 A1	Ventily systému proti zablokovaniu počas brzdenia.
70	30 A1	Sedadlo pasažiera.

Číslo	Ampére [A]	Popis
71	60 A2	Prídavný ohrievač #2.
72	30 A1	Elektricky nastaviteľné zadné sedadlá.
73	20 A1	Vyhrievané zadné sedadlá.
74	30 A1	Modul sedadla vodiča.
75	30 A1	Prídavný ohrievač 1.
76	20 A1	Čerpadlo oleja prevodovky.
77	30 A1	Modul sedadla so systémom vyhrievania a klimatizácie.
78	40 A1	Modul ťahania prívesu.
79	40 A1	Motor ventilátora.
80	40 A1	Modul elektricky otvárateľných zadných dverí.
81	40 A1	Menic 220 V.
82	60 A2	Čerpadlo systému proti zablokovaniu počas brzdenia.
83	25 A1	Motor stierača 1.
84	30 A1	Elektromagnet štartovacieho motora.
85	20 A1	Ohrievač na palivo.
86	—	Nepoužíva sa.
87	50 A2	Motor prídavného ventilátora.

¹ Poistka typu M.

² Poistka typu J.

Poistková skrinka v priestore pre cestujúcich

Poistková skrinka sa nachádza pod palubnou doskou naľavo od stĺpika riadenia.

Tip: Pre uľahčenie prístupu k poistkovej skrinke je možné odstrániť panel obloženia.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	10 A1	Nie je používané.
2	7,5 A1	Sedadlá s funkciou pamäte, bedrová opierka, elektrické zrkadlo.
3	20 A1	Odomknutie dverí vodiča.
4	5 A1	Elektronický spínač brzdy prívesu, ktorý nie je z výroby.
5	20 A1	Spínač zapaľovania. Tlačidlo spínača zapaľovania.
6	10 A2	Špirála relé na vyhrievanie sedadla.
7	10 A2	Nie je používané (rezerva).
8	10 A2	Nie je používané (rezerva).
9	10 A2	Nie je používané (rezerva).
10	5 A2	Klávesnica; Modul elektricky otvárateľných zadných dverí.
11	5 A2	Nie je používané.
12	7,5 A2	Systém vykurovania, vetrania a klimatizácie; Spínač prevodovky.
13	7,5 A2	Blokovanie stĺpika riadenia; Sada smeroviek; Logika Datalink.
14	10 A2	Elektronický modul riadenia batérie (HEV); Menič jednosmerného prúdu.
15	10 A2	Dvere diagnostického konektora.
16	15 A1	Blokovanie otvárania dverí pre deti; Odomknutie batožinového priestoru.
17	5 A2	Nie je používané (rezerva).
18	5 A2	Zapaľovanie. Tlačidlo Štart/Stop.

Číslo	Ampere [A]	Popis
19	7,5 A2	Kontrolná kontrolka deaktivácie airbagu pasažiera; Smerovka prevodovky.
20	7,5 A2	Nepoužíva sa (rezervný).
21	5 A2	Senzor vlhkosti a teploty vo vozidle; Systém monitorovania mŕtveho uhla; Zadná kamera; Systém adaptívneho tempomatu.
22	5 A2	Senzor prítomnosti pasažiera na sedadle.
23	10 A1	oneskorenie v napájaní príslušenstva (logika prevodníka, logika otváracej strechy).
24	20 A1	Centrálne zamykanie.
25	30 A1	Dvere vodiča (sklo, zrkadlo).
26	30 A1	Dvere predného pasažiera (sklo, zrkadlo).
27	30 A1	Otváracia strecha.
28	20 A1	Amplifikátor.
29	30 A1	Zadné dvere na strane vodiča (sklo).
30	30 A1	Zadné dvere na strane pasažiera (sklo).
31	15 A1	Nepoužíva sa (rezervný).
32	10 A1	Systém satelitnej lokalizácie; Displej; Hlasové ovládanie; Systém adaptívneho tempomatu; Rádi.
33	20 A1	Rádio.
34	30 A1	Bus štartovania/start (poistky č. 19, 20, 21, 22, 35, 36, 37, inštalačný spínač).
35	5 A1	Modul riadenia systému doplnkovej bezpečnosti.
36	15 A1	Zrkadlo s automatickou funkciou zatienenia; Vyhrievané sedadlo; Spínač pauzy riadený počítačom; Systém asistencie pri udržaní jazdného pruhu; Automatická kontrola diaľkových svetiel.
37	15 A1	Vyhrievaný volant.
38	30 A	Nepoužíva sa (rezervný).

O Ford Galaxy a S-MAX (2015-2022)

Ford Galaxy a S-MAX sú obľúbené modely automobilov, ktoré sa vyrábali v rokoch 2015 až 2022. Tieto vozidlá sú známe svojou priestrannosťou a komfortom, čo ich robí ideálnymi pre rodinné výlety a dlhé cesty. Oba modely ponúkajú rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektivitu. Ford Galaxy a S-MAX sú vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zvyšujú pohodlie a ochranu cestujúcich.

Schéma poistkovej skrinky Ford Galaxy a S-MAX

Táto stránka zobrazuje schému poistkovej skrinky pre modely Ford Galaxy a S-MAX. Poistková skrinka sa v týchto vozidlách typicky nachádza v priestore pod kapotou a v interiéri, zvyčajne v blízkosti prístrojovej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je vždy dôležité použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
