Ford Windstar (1994-2003) – poistková skrinka
Schéma poistiek a relé – Ford Windstar
Týka sa nových vozidiel v rokoch:
1994, 1995, 1996, 1997, 1998.

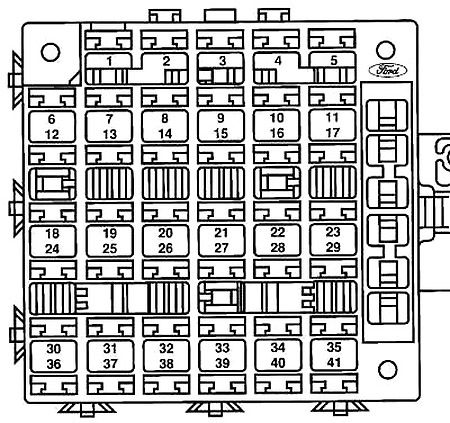

Poistková skrinka v kabíne
Panel poistiek sa nachádza pod prístrojovou doskou.
- Aby ste odstránili kryt panelu poistiek, potiahnite nadol za rukoväť krytu panelu poistiek.
- Na paneli poistiek nájdite číslo poistky, ktorú chcete skontrolovať.
- Použite nástroj na vyberanie poistiek na odstránenie poistky.
- Skontrolujte poistku, aby ste zistili, či je spálená. Pozrite sa cez priehľadnú stranu poistky, aby ste videli, či je kovový drôt vo vnútri prerušený. Ak áno, poistka je spálená a musí byť nahradená poistkou s adekvátnou intenzitou prúdu.
- Nasaďte späť kryt panelu poistiek.
Aj po výmene poistky sa bude naďalej spaľovať, ak nenájdete príčinu preťaženia. Ak sa poistka naďalej spaľuje, skontrolujte elektrické vedenie.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Zrkadlo napájania/lampa výstrahy proti krádeži/diagnostické napájanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Ľavá zadná strana, brzdové svetlo, svetlá na polohu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Prístrojová doska/ďalšie rádio/zapaľovač cigariet/grafika svetlometov/spínač osvetlenia s vyhrievaním/kontrola vykurovania/zámky/elektromotory okien/spínač zadného stierača/zadný chladič/spínač hmlových svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Bočné obrysové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Umývanie svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Okno na preklopenie vľavo/okno na preklopenie vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Brzdové svetlo namontované hore/brzdové svetlo vpravo/brzdové svetlo vľavo/UE/blokovanie brzdového pedála/regulácia rýchlosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Zadné svetlá vpravo, brzdové svetlo, svetlá na polohu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Svetelný indikátor diaľkových svetiel (iba elektronická prístrojová doska) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Parkovacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | GEM/modul proti krádeži/modul bezkľúčového prístupu/modul poruchy lampy/rádio prijímač/ďalšie rádio/lampa modulu poruchy lampy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Rádio/CD menič | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | Prístrojová doska/elektrochromatické zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | “GEM” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Relé klaksónu/klaksón (cievka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 25 | Relé stierača/stierač/pumpa na umývanie skiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | GEM/e-elektronika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | Cievka zapaľovania/kondenzátor zapaľovania/IRCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Spojka A/C/blokovanie brzdového pedála/spínač osvetlenia s vyhrievaním (cievka)/motor dverí zmiešaný, elektronická skupina/diagnostický modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Zapaľovač cigariet zadný/wall plug napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Stierače a Flash to Pass | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Motor stierača zadného/pumpa na umývanie skiel zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Smerovky R (prístrojová doska) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Svetlomet ľavý Aero | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | Zapaľovač cigariet predný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Relé úspory batérie (cievka)/relé vnútorného osvetlenia (cievka)/relé oneskoreného príslušenstva (cievka)/lampy na osvetlenie/lampa pod kapotou/lampa v odkladacej schránke/lampa na čítanie v druhom rade/lampa na lište/lampa stĺpika B/lampa na nakladanie/lampa na strop/lampy na pozornosť/lampy v tvare kľúča/modul prístupu bez kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 25 | Kontrola rýchlosti/spínač tlaku brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Kompresor vyváženia/elektromagnetický ventil ľavý a pravý pružiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Svetlomet pravý Aero | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Modul ABS/relé ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 30 | Okno napájania ľavé/relé na jedno tlačidlo (cievka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Modul proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 30 | Spínač režimu klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 20 | Motory zámkov elektrických dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Motor ventilátora vykurovania zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 30 | Elektrické okno pravé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

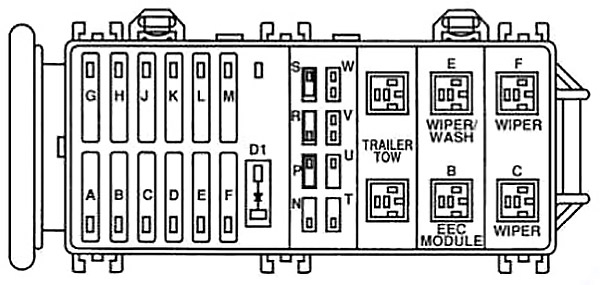

Poistková skrinka v motorovom priestore
Nachádza sa na strane vodiča v motorovom priestore.
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 50 | Ťahanie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 60 | Ventilátory chladenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 60 | Elektromagnet štartovacieho motora/poistka 30/poistka 36/poistka 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 60 | Poistka 6/poistka 12/poistka 8/poistka 18/poistka 14/poistka 24/poistka 20/poistka 21/poistka 27/poistka 33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 60 | Motor ventilátora vyhrievania zadného/fusibile 39/Pneumatické odpruženie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 60 | Elektrické sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 40 | Ventilátory chladenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 60 | Poistka 13/poistka 25/poistka 1/poistka 34/poistka 37/poistka 40/poistka 7/poistka 19/poistka 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 60 | Svetlomety/poistka 10/poistka II/poistka 3/poistka 9/poistka 23/poistka 29/poistka 35/poistka 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 60 | Modul riadenia/motor čerpadla ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | 60 | Osvetlenie vyhrievané/poistka 16/poistka 28/poistka 22/poistka 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | 20 | PCM/čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | 15 | Pamäť PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | 30 | Senzor identifikácie osi/cylindra/modul EDIS/napájanie PCM/ovládanie EGR/HEGO/lAC/ vstrekovače/MAFS/VMV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | 15 | Regulátor vnútorný alternátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| U | 10 | Napájanie airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | 10 | Kontrolka deaktivácie preťaženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W | 10 | Monitor ventilátora PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dióda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D1 | Spínač kapoty | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

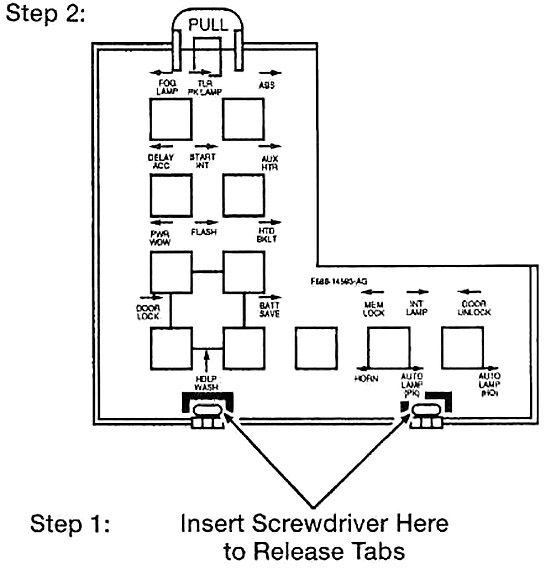

Relé
Poistková skrinka relé sa nachádza s poistkami maxi blízko batérie, a druhá s panelom poistiek pod prístrojovou doskou.
Schéma poistiek a relé – Ford Windstar
Vzťahuje sa na nové vozidlá v rokoch:
1999, 2000, 2001, 2002, 2003.

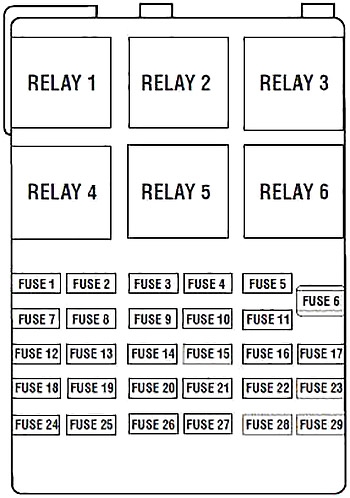

Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza pod a naľavo od volantu, blízko pedála brzdy. Odstráňte kryt panelu, aby ste získali prístup k poistkám. Na vybratie poistky použite nástroj na vyberanie poistiek umiestnený na kryte panelu poistiek.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 10 | Osvetlenie Stepwell, osvetlenie jazera, čítacie svetlá v druhom rade, čítacie svetlá v treťom rade, lampa Cargo, lampa na strop, lampa mapa, osvetlenie pokrytia / prázdne, klávesnica bezkľúčového prístupu (RKE), zrkadlá smeroviek |
| 2 | 25 | Externé osvetlenie I/P, videorekordér (VCP), lampa v odkladacej schránke, modul prívesu (do roku 2000) |
| 3 | 15 | od roku 2001: Motory elektrických zrkadiel, motor s nastaviteľným pedálom, pamäťový modul (ak je prítomný) |
| 10 | do roku 2000: Motory elektrických zrkadiel | |
| 4 | — | Nepoužíva sa |
| 5 | 20 | Napájací bod konzoly |
| 6 | 15 | Rádio, CD menič, modul bezkľúčového otvárania dverí, modul posuvných dverí (PSD), rádio ovládač na zadnom sedadle (ak je prítomný), zábavný modul na zadnom sedadle (ak je prítomný) |
| 7 | 15 | Ľavé zadné smerové svetlo, cúvacie svetlá, pravé brzdové svetlo, pravé zadné svetlo, svetlá na evidenciu |
| 8 | 20 | Elektronický modul vzadu (motory zámku posuvných dverí RHF / pravé posuvné ľavé / zadné dvere, motor dverí v režime pomocného vzduchu, motor dverí v režime pomocného vzduchu) |
| 9 | 10 | Prístrojová doska, relé modulu riadenia systému prenosu (PCM) (cievka) |
| 10 | 15 | Vyhrievané podsvietené relé (cievka), modul riadenia rýchlosti, modul riadenia brzdového systému proti zablokovaniu (ABS) alebo modul IVD, spínač vyhrievaného sedadla (ak je prítomný), modul vyhrievaného sedadla (ak je prítomný), prístrojová doska, pohon teploty predných zmiešaných dverí, elektromagnetický zámok brzdového spínača, PCM, modul PSD, systém detekcie vzadu (RSS), predná riadiaca hlava klimatizácie, senzor uhla riadenia (ak je prítomný) |
| 11 | 15 | od roku 2001: Elektrický pohon brzdy, elektromagnetický zámok brzdového spínača, elektronický modul vzadu |
| 10 | do roku 2000: Elektrický pohon brzdy, elektromagnetický zámok brzdového spínača, elektronický modul vzadu | |
| 12 | 20 | Centrálny brzdový svetlo namontované hore, modul ťahania prívesu (do roku 2000) |
| 13 | 10 | Pravé zadné smerové svetlo, ľavé brzdové svetlo, ľavé zadné svetlo |
| 14 | 10 | Senzor automatickej lampy, spínač zrušenia preťaženia prenosu, elektronický modul vpredu, modul kompasu, elektrochromatické zrkadlo, spínač konzoly horných posuvných dverí |
| 15 | 20 | od roku 2001: Napájací bod konzoly |
| 16 | 10 | Prístrojová doska, elektronický modul vzadu (do roku 2000) |
| 17 | 20 | Zapaľovač/cigareta napájací bod, konektor Datalink |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 18 | 15 | od 2001: Motory okien štvrtí, podsvietenie spínača okna vpravo, podsvietenie spínača zámku vpravo, podsvietenie hlavného ovládacieho spínača (LH), rádio, VCP, displej s kvapalnými kryštálmi (LCD), elektronický modul vpredu |
| 10 | až do 2000: Motor okna štvrtí vľavo, Motor okna štvrtí vpravo, Podsvietenie spínača okna vpravo, Podsvietenie spínača zámku vpravo, Podsvietenie hlavného ovládacieho spínača (vľavo), Rádio | |
| 19 | 10 | Relé prerušenia motorčeka štartéra (cievka) |
| 20 | — | Nepoužíva sa |
| 21 | — | Nepoužíva sa |
| 22 | 10 | Vyhrievané zrkadlá |
| 23 | 20 | Bod napájania karosérie, pomocné cievky relé ventilátora #1 a #2 |
| 24 | — | Nepoužíva sa |
| 25 | 10 | Rádio (ochrana proti krádeži) |
| 26 | 10 | Modul airbagu, indikátor deaktivácie airbagu pasažiera, senzor tlaku hmotnosti sedadla pasažiera ECU |
| 27 | — | Nepoužíva sa |
| 28 | 10 | Skupina |
| 29 | 2 | 2003: Spínač deaktivácie kontroly rýchlosti |
| Relé | ||
| Relé 1 | Relé výkonu systému prepínania #4 | |
| Relé 2 | Pomocné relé oneskorenia | |
| Relé 3 | Relé motora predného ventilátora | |
| Relé 4 | Relé výkonu systému prepínania č. 3 | |
| Relé 5 | Relé odmrazovania zadného | |
| Relé 6 | Pomocné relé motora ventilátora | |

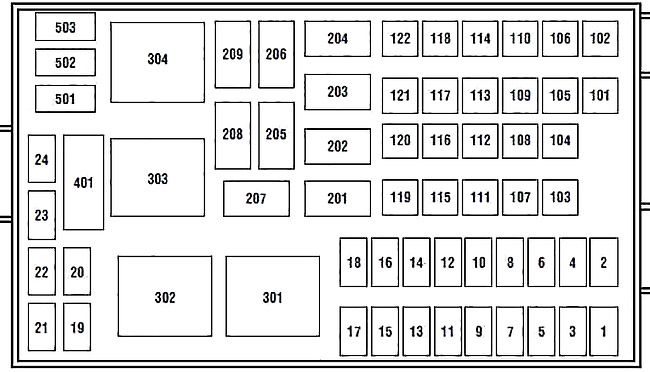

Schéma poistkovej skrinky v motorovom priestore
Poistková skrinka sa nachádza v motorovom priestore. Poistková skrinka obsahuje poistky s vysokým prúdom, ktoré chránia hlavné elektrické obvody vozidla pred preťažením.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 30 | Modul riadenia systému prenosu (PCM) |
| 2 | 10 | PCM, elektronický modul predný (FEM) |
| 3 | 10 | Spojka kompresora klimatizácie |
| 4 | 25 | Klaksón, relé klaksónu (cievka) |
| 5 | 15 | Motor čerpadla paliva, PCM |
| 6 | 30 | Motor predného stierača, relé predného stierača, čerpadlo predného umývača, FEM |
| 7 | 25 | Motor zadného stierača, čerpadlo zadného umývača, relé zadného stierača (cievka) |
| 8 | — | Nepoužíva sa |
| 9 | 15 | od 2000: Pravý svetlomet (tlmené a diaľkové svetlá) |
| 10 | 15 | od 2000: Predné pravé svetlo polohy, predné pravé smerovka, predné pravé rohové svetlo, predné pravé pomocné svetlo |
| 11 | 15 | od 2000: Predné ľavé svetlo polohy, predné ľavé smerovka, predné ľavé rohové svetlo, predné ľavé pomocné svetlo |
| 12 | 15 | od 2000: Ľavý svetlomet (tlmené a diaľkové svetlá) |
| 13 | 10 | od 2001: Senzor poľa alternátora |
| 14 | 10 | od 2000: Elektronický modul predný (motor zámku dverí LH) |
| 15 | 20 | od 2001: Svetlá pre ťahanie prívesu |
| 15 | 1999: Pravý svetlomet (tlmené a diaľkové svetlá) | |
| 16 | 20 | od 2001: Smerovky prívesu |
| 15 | 1999: Ľavý svetlomet (tlmené a diaľkové svetlá) | |
| 17 | — | Nepoužíva sa |
| 18 | — | Nepoužíva sa |
| 19 | 15 | Príprava AX4S, ventil na riadenie pár (VMV), cievka relé spojky klimatizácie, elektromagnetický ventil EGR, senzor riadenia paliva motora H02S #11, senzor riadenia paliva motora H02S #21, senzor monitorovania katalyzátora H02S #12, senzor monitorovania katalyzátora H02S #22, elektromagnetický ventil na odvod vzduchu nádrže, riadenie zberného potrubia (stav k 2001) |
| 20 | 15 | Cievka zapaľovania, ventil na riadenie nasávania vzduchu (IAC), vstrekovače paliva, senzor hmotnostného prietoku vzduchu (MAF), cievka relé čerpadla paliva, riadenie kanála zberného potrubia, cievka relé ventilátora s vysokou rýchlosťou, cievka relé ventilátora s nízkou rýchlosťou, PCM, pasívny prijímač proti krádeži (stav k 2001), modul riadenia systému prenosu (do 2000) |
| 21 | 10 | do 1999: Elektronický modul predný (motor zámku dverí LH) |
| 22 | 15 | do 1999: Predné pravé svetlo polohy, predné pravé smerovka, predné pravé rohové svetlo |
| 23 | 15 | do 1999: Predné ľavé svetlo polohy, predné ľavé smerovka, predné ľavé rohové svetlo |
| 24 | — | Nepoužíva sa |
| 101 | 40 | Modul systému proti zablokovaniu (ABS) alebo modul IVD |
| 102 | 40 | Modul ABS alebo modul IVD |
| 103 | 40 | Relé SSP4, relé SSP4 (cievka) |
| 104 | 30 | od 2001: Motory sedadiel vľavo, motor bedrového opierky vľavo, modul pamäte sedadla vodiča |
| 40 | do 2000: Motory sedadla vľavo, motor bedrového opierky | |
| 105 | 30 | Elektromagnet motorčeka štartéra, spínač zapaľovania |
| 106 | 30 | Relé pomocné oneskorené, oneskorená cievka pomocného relé, FEM-motor predného skla vpravo |
| 107 | 50 | Motory ventilátora chladenia motora, rezistor na zníženie ventilátora chladenia |
| 108 | 40 | do 1999: relé SSP2, relé SSP2 (cievka) |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 109 | 30 | od 2001: Moduly vyhrievaných sedadiel |
| 40 | až do 1999: relé SSP1, relé SSP1 (cievka) | |
| 110 | 50 | Modul posuvných dverí vpravo (PSD) |
| 111 | 40 | od 2001: Poistková skrinka pripojenia poistiek |
| 112 | 30 | Ťahanie prívesu (stav k 2001), elektrický aktor brzdy |
| 113 | 30 | FEM – motor ľavého okna |
| 114 | 40 | Relé SSP3, cievka relé SSP3 |
| 115 | 50 | Bus poistkovej skrinky #2 |
| 116 | 30 | Vyhrievané relé podsvietenia |
| 117 | 40 | Pomocná cievka relé ventilátora, pomocný motor ventilátora |
| 118 | 50 | Modul posuvných dverí vľavo |
| 119 | 30 | Bus poistkovej skrinky pripojenia #1 |
| 120 | 40 | Cievka relé predného ventilátora, motor predného ventilátora |
| 121 | 20 | Spínač zapaľovania, relé zadného odmrazovania |
| 122 | 40 | Motory s napájaním vpravo, bedrový motor s napájaním vpravo |
| Relé | ||
| 201 | Nepoužíva sa | |
| 202 | Relé zapnutia/vypnutia predného stierača | |
| 203 | Relé zadného stierača | |
| 204 | Relé spojky klimatizácie | |
| 205 | Relé klaksónu | |
| 206 | Nepoužíva sa | |
| 207 | Relé palivového čerpadla | |
| 208 | Nepoužíva sa | |
| 209 | Relé predného stierača | |
| 301 | od 2001: Relé prerušenia štartovacieho motora | |
| až do 1999: Relé SSP2 | ||
| 302 | od 2001: Relé ventilátora chladenia motora pri vysokej rýchlosti | |
| až do 2000: Relé prerušenia štartovania | ||
| 303 | od 2001: Relé ventilátora chladenia motora pri nízkej rýchlosti | |
| až do 1999: Relé SSP1 | ||
| 304 | Relé PCM | |
| 401 | Nepoužíva sa | |
| Dióda | ||
| 501 | Dióda modulu riadenia systému prenosu | |
| 502 | až do 2000: Dióda spojky klimatizácie | |
| 503 | Nepoužíva sa | |
O Ford Windstar (1994-2003)
Ford Windstar, vyrábaný v rokoch 1994 až 2003, je minivan, ktorý bol navrhnutý pre rodinné využitie a pohodlné cestovanie. Tento model sa vyznačuje priestranným interiérom, ktorý ponúka dostatok miesta pre pasažierov aj batožinu. Windstar bol dostupný s rôznymi motorizáciami, vrátane šesťvalcových motorov, ktoré poskytovali dostatočný výkon pre každodenné jazdenie aj dlhšie cesty. Vďaka svojim bezpečnostným prvkom a komfortu sa stal obľúbeným vozidlom pre rodiny, ktoré hľadali spoľahlivé a praktické auto.
Schéma poistkovej skrinky Ford Windstar
Táto stránka zobrazuje schému poistkovej skrinky pre model Ford Windstar, ktorá je nevyhnutná pre identifikáciu a riešenie problémov s elektrickými systémami vozidla. Poistková skrinka sa zvyčajne nachádza pod prístrojovou doskou na strane vodiča a druhá poistková skrinka môže byť umiestnená v motorovom priestore. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Schéma poistkovej skrinky je užitočným nástrojom pre každého majiteľa Ford Windstar, ktorý chce udržiavať svoje vozidlo v bezchybnom stave.
