Ford F-150, F-250, F-350 (1992-1997) – poistková skrinka
Schéma poistiek a relé – Ford F-150 / F-250 / F-350
Týka sa vozidiel vyrobených v rokoch:
1992, 1993, 1994, 1995, 1996, 1997.
Pre zapaľovač cigariet (zásuvka) vo Ford F-150 sú zodpovedné poistky 9 (miesto napájania) a 16 (zapaľovač cigariet) v poistkovej skrinke prístrojovej dosky.

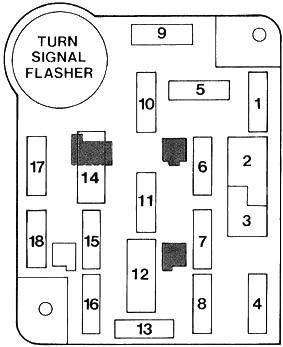

Poistková skrinka v kabíne
Poloha poistkovej skrinky
Poistková skrinka sa nachádza za krytom naľavo od volantu. Odstráňte kryt z dolnej časti prístrojovej dosky potiahnutím za rukoväť, aby ste uvoľnili zámky.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30A | Ventilátor kúrenia/klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30A | Lavalunette | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 3A | Spínač poloha voľnobehu (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15A | Svetlomety vonkajšie; osvetlenie prístrojov; Relé svetlometov vonkajších prívesu; Buzzer upozornenia/modul gong |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 A | Obmedzovač airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A | Spojka klimatizácie; Výber paliva pomocného pre naftu; Diaľkový prístup bez kľúča |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A | Zapni svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A | Čítacie/nabíjacie svetlá; Elektrické vonkajšie zrkadlá; Vstup bez kľúča; Odometer; Osvetlenie zrkadla v slnečnej clone; Buzzer upozornenia/modul gong |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 25A | Bod napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 4A | Osvetlenie prístrojov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A | Rádio; Stmívače displeja rádia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20A (spínač) | Elektronická prevodovka s pohonom všetkých kolies; Elektrické zámky dverí; Elektrické sedadlo vodiča; Bedrová podpora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15A | Brzdy proti zablokovaniu; Zámok brzdy prevodovky; Elektronická kontrola motora; Kontrola rýchlosti; Stop svetlá/núdzové; Zastavenie detekcie pre elektronickú kontrolu motora |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20A (spínač) | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20A | Brzdy proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15A | Zapaľovač cigariet; Nástroj na všeobecné skenovanie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 A | Ukazovatele paliva; Elektronická prevodovka; ukazovatele; Tachometer; Buzzer upozornenia/modul gong; Upozorňovacie ukazovatele |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 A | Deaktivácia airbagu; Automatické zrkadlo spätného pohľadu deň/noc; Zámok brzdy prevodovky; Elektronický modul prevodovky pohonu všetkých kolies; Odometer; Výber nastavenia otáčok (Diesel); Kontrola rýchlosti (Diesel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

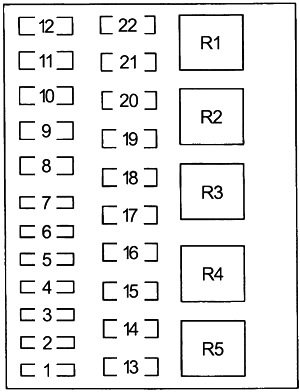

Panel poistiek v motorovom priestore
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20A | Zvukový výkon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | (15A) | Hmlové svetlá; Alternátor 200A (len ambulancia s motorom Diesel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30A | Denné svetlá (len Kanada); Blikajúci svetlomet na prechod; Klaksón |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25A | Svetlá cúvania prívesu; Svetlá pre príves |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15A | Rezervné svetlá; Modul denných svetiel (DRL) (len Kanada); Ohrievač senzora kyslíka; Relé nabíjania batérie prívesu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 A | Svetlo stop/smerovanie vpravo prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 A | Svetlo stop/smerovanie vľavo prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30A max | Modul riadenia vstrekovačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30A (Benzín) / 20A (Diesel) | Systém riadenia prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | max. 20A | Poistky palubnej dosky: 15,18; Cievka relé štartovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Dióda | Cievka relé systému riadenia prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | max. 50A | Poistky palubnej dosky: 5,9,13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | max. 50A | Poistky palubnej dosky: 1, 7; Distribučná doska: poistka 5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | max. 20A | Napájanie čerpadla paliva (motor na plyn) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | max. 50A | Kontrolka nabíjania alternátora; Spínač polohy voľnobehu (Diesel); Poistky palubnej dosky: 2, 6, 11,14,17; Distribučná doska: poistka 22 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30A max | Nabíjanie batérie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | max. 40A | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | max. 50A | Poistky palubnej dosky: 4, 8, 12,16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30A max | Napájanie brzdy prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20A maxi (Plyn) / 30A (Diesel) | Odber rozdeľovača (motor na plyn); Ohrievač potrubia paliva (Diesel); Regulátor žhavičiek (Diesel); Cievka zapaľovania (motor na plyn); Cievka relé systému riadenia prevodovky; Integrovaný modul s hrubými vrstvami (TFI) (motor na plyn) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 1 | Systém riadenia prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 2 | Čerpadlo paliva (motor na plyn); Modul riadenia vstrekovačov (relé IDM) (Diesel) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 3 | Hlasník | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 4 | Svetlá na ťahanie prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 5 | Motor čerpadla systému proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poloha | Veľkosť | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Integrované so spínačom svetlometov | cirkulácia 22 A Brkr. | Svetlomety a smerovka pre tlmené svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pri štartovaní relé motora (benzínový motor) | 12 Ga. Poistka s náplňou | Alternátor, 95 A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pri štartovaní relé motora (naftový motor) | (2) 12 ga. poistky s náplňou | Alternátor, 130 A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pri štartovaní relé motora | (2) 14 Ga. poistky s náplňou | Žhaviace sviečky pre naftové motory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Ford F-150, F-250, F-350 (1992-1997)
Modely Ford F-150, F-250 a F-350 z rokov 1992 až 1997 patria do populárnej série pickupov, ktoré sú známe svojou robustnosťou a spoľahlivosťou. Tieto vozidlá boli obľúbené najmä pre svoju všestrannosť a schopnosť zvládať náročné pracovné úlohy. Ford ponúkal pre tieto modely rôzne motorizácie, vrátane benzínových a dieselových motorov, čo umožňovalo zákazníkom vybrať si podľa svojich potrieb. Charakteristické boli aj svojím dizajnom, ktorý kombinoval praktickosť s estetickým vzhľadom, a interiérom, ktorý poskytoval pohodlie a dostatok priestoru pre vodiča aj pasažierov.
Schéma poistkovej skrinky Ford F-150, F-250, F-350
Táto stránka zobrazuje schému poistkovej skrinky pre modely Ford F-150, F-250 a F-350 z rokov 1992 až 1997. Typické umiestnenie poistkovej skrinky v týchto vozidlách je pod palubnou doskou na strane vodiča alebo v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie elektrických obvodov vo vozidle, preto je dôležité mať prehľad o jej konfigurácii.
