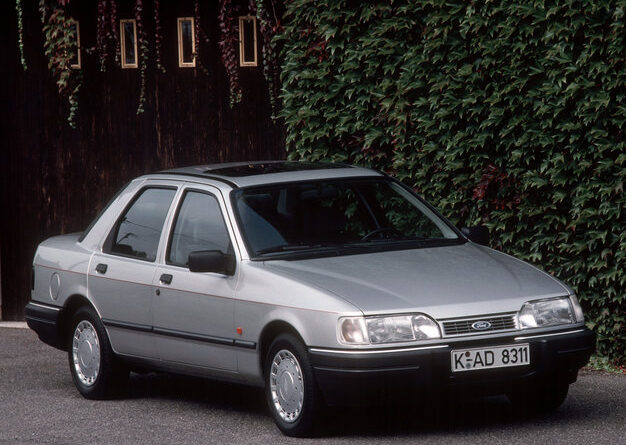

Ford Sierra (1982-1994) – poistková skrinka
Schéma poistiek a relé – Ford Sierra
Týka sa nových vozidiel v rokoch:
1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 a 1994.
Motorový priestor
Hlavná poistková skrinka a relé sa nachádzajú v zadnej časti motorového priestoru blízko bočného stĺpika a sú chránené ochranným krytom.
Typ 1
Popis
| 1 | Ovládanie okien 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30A Vyhrievanie gumy zadnej a zrkadlo vonkajšie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Motor na čistenie skiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30A Ohrievač, stierač zadný, umývač skiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Umývač svetlometov 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A Klaksón (na volante) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A Svetlomet doplnkový | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10A Spínač “pauza” stieračov, kontrolky pre režim ekonomickej jazdy, indikátory uzamykania dverí a vyhorenia žiaroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15A Smerovky, brzdové svetlá a cúvacie svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15A Hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30A Elektrické uzamykanie kapoty, centrálne zamykanie batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 25A Osvetlenie prahov, vyhrievanie sedadiel, oneskorené vnútorné osvetlenie, osvetlenie batožinového priestoru. Digitálny hodin, zapaľovač, zrkadlá na líčenie s osvetlením palubného počítača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10A Núdzové signalizovanie, klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10A Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10A Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10A Ľavá smerovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10A Smerovka vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10A Svetlo vľavo, osvetlenie prístrojovej dosky, osvetlenie spínača osvetlenia motorového priestoru; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10A Spínač osvetlenia (svetlomety a hmlové svetlá) bočné svetlo vpravo, osvetlenie odkladacej schránky, osvetlenie prístrojov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25A Doplnkový chladiaci ventilátor – motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Aktivovať relé signálu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Relé, blokovanie štartovania s automatickou prevodovkou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Relé odblokovania batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Relé hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Rozmery relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Relé kontrolky bezpečnostného pásu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Relé stierača svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Relé stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Relé vyhrievania zadného okna a vonkajšieho zrkadla s automatickým vypnutím | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Relé vnútorného osvetlenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Relé kontroly rýchlosti stierača zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Relé spínača zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Typ 2
Popis 1
| 1 | 15A Svetlomet hlavný ľavý, svetlomet doplnkový ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15A Svetlomet pravý, svetlomet doplnkový pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5A Smerovka ľavá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5A Smerovka pravá, kontrola prietoku svetlometov; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5A Bočné svetlo ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5A Bočné svetlo pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A Osvetlenie prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15A Stierač svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5A Osvetlenie vnútorné, hodiny, centrálne zamykanie, elektrické nastavenie zrkadla vonkajšieho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10A Svetlá výstražné, alarm proti krádeži, centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20A Predné sedadlo vyhrievané, zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10A Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15A Motor stierača, čerpadlo stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A Zadné okno vyhrievané a zrkadlo vonkajšie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15A Hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Relé žhavičov 25A (diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10A Hmlové svetlo zadné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10A Smerovky, svetlá cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5A Svetlá stop | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 4A Obvod kontroly, zariadenie kontroly (s systémom vstrekovania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20A Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30A Ovládanie okien elektrické | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Relé vybitia zapalovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Poistka doplnkových denných svetiel alebo zadného hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Kontrola motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Zadné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Blokovanie riadenia a zapalovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| II | Denné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| III | Čistič svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IV | Vyhrievanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | Nastavenie rýchlosti stierača predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VI | Vnútorné osvetlenie so zpoždením | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VII | Systém ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VIII | Relé časovač kick-down (automatická prevodovka) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IX | Nastavenie rýchlosti stierača zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X | Hlavné svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XI | Riadenie motora (s injekčným systémom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XII | Blokovanie štartovania (s automatickou prevodovkou) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Popis 2
| 1 | 20A Svetlomet hlavný ľavý, svetlomet doplnkový ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20A Svetlomet pravý, svetlomet doplnkový pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Smerovka ľavá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Smerovka pravá, kontrola dosahu svetlometov; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10A Bočné svetlo ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10A Bočné svetlo pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A Osvetlenie prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30A Čistiace prostriedky na svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20A Hodiny osvetlenie vnútorné, centrálne zamykanie, elektrické nastavenie zrkadla vonkajšieho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Čerpadlo 20A (klimatizácia) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10A Svetlá núdzové | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30A Predné sedadlo vyhrievané, zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30A Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30A Elektrické motory stieračov, čerpadlo na umývanie skiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30A Vyhrievané zadné okno a zrkadlo vonkajšie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20A Hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Ohrievač 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15A Smerovky, svetlá cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15A Signály prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10A Obvod kontroly, zariadenie na kontrolu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20A Ovládanie okien elektrické predné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30A Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Voľné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Relé doplnkové denné svetlá alebo hmlové svetlo zadné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Riadenie motora (so systémom vstrekovania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Nastavenie elektrické a vyhrievanie zrkadla vonkajšieho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Blokovanie riadenia a štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| II | Dené svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| III | Čistič svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IV | Voľné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | Nastavenie rýchlosti stierača predného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VII | Osvetlenie vnútorné oneskorené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VII | Systém ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VIII | Kick-down relé časovač (automatická prevodovka) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IX | Čerpadlo zariadenia klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X | Hlavné svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XI | Riadenie motora (so systémom vstrekovania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XII | Blokovanie štartovania (s automatickou prevodovkou) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dodatočné prvky
Následujúce relé sa môžu nachádzať v motorovom priestore v dodatočnej poistkovej skrinke (medzi pravým horným stĺpikom a batériou):
- vykurovanie zberného potrubia;
- deaktivácia modulu riadenia štartovania ESC II a krokového motora regulátora otáčok na voľnobehu;
- klimatizácia s poistkou 15 A;
- relé senzora rýchlosti motora.
Kabína
Následujúce relé môžu byť umiestnené v zariadení pod predným panelom vpravo (medzi strednou časťou predného panela a odkladacou schránkou):
- štartovanie teplého motora (motory s vstrekovaním);
- kontrola jasnosti žiaroviek;
- centrálne zamykanie;
- indikátor varovania.
V blízkosti podpory stĺpika riadenia sa môžu nachádzať nasledujúce poistky:
- smerovky a výstražné svetlá;
- predné vyhrievané sedadlá;
- dodatočný ventilátor chladiča;
- elektrická anténa;
- elektrické ovládanie okien.
O Ford Sierra (1982-1994)
Ford Sierra, vyrábaný v rokoch 1982 až 1994, bol populárnym modelom strednej triedy, ktorý nahradil Ford Cortina. Tento automobil bol známy svojím aerodynamickým dizajnom, ktorý bol na svoju dobu veľmi inovatívny. Ford Sierra bol dostupný v rôznych karosárskych verziách, vrátane sedanu, kombi a hatchbacku. Pod kapotou sa mohli nachádzať rôzne motory, od základných štvorvalcov až po výkonnejšie šesťvalcové motory. Modely ako Sierra RS Cosworth sa stali ikonickými vďaka svojmu výkonu a úspechom v motoršporte. Vďaka svojej spoľahlivosti a dostupnosti náhradných dielov si Sierra získala obľubu medzi vodičmi po celej Európe.
Schéma poistkovej skrinky Ford Sierra
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Sierra, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. V typickom Ford Sierra sa poistková skrinka nachádza pod prístrojovou doskou na strane vodiča alebo v motorovom priestore. Na schémach sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto sa odporúča pravidelne kontrolovať jej stav a funkčnosť všetkých poistiek.
