Dodge RAM 1500, 2500, 3500 (1994-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Dodge RAM 1500, 2500, 3500 (1994–2018), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Dodge RAM 1500, 2500, 3500
Týka sa nových vozidiel v rokoch:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

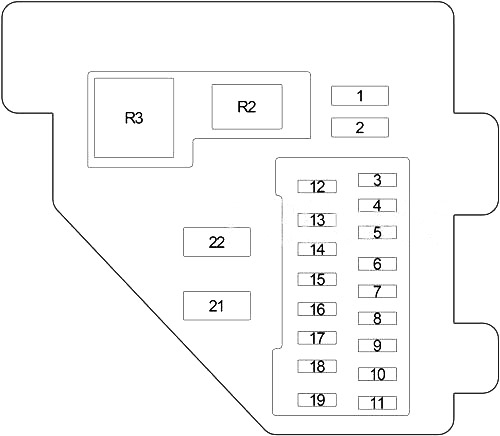

Poistková skrinka palubnej dosky
Poistky sa nachádzajú na ľavej strane palubnej dosky.

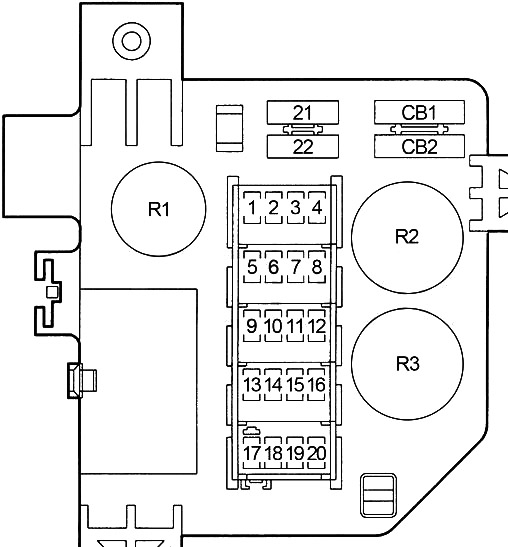

Schéma 1994-1997
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | 1996-1997: Zásuvka napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Zapaľovač cigariet, zásuvka (1994-1995) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | 1994-1995: Smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1996-1997: Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | 1994-1995: Rádiá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1996-1997: Rádiá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Modul riadenia intermitentných stieračov, diaľkové ovládanie bez kľúča (1996-1997), intermitentný spínač stieračov, motor stierača čelného skla, spojka klimatizácie (Diesel (1994-1995)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Relé čerpadla paliva, relé spojky kompresora klimatizácie, relé automatického vypnutia, elektromagnet preťaženia prevodovky, elektromagnet EGR, modul riadenia pohonného systému (PCM), modul zapaľovania, relé elektromagnetu na deaktiváciu paliva pod vysokým tlakom (len modely CNG), elektromagnet EGR (len modely CNG), elektromagnet na deaktiváciu paliva, relé systému vykurovania nasávaného vzduchu, diagnostický konektor, relé automatického vypnutia, elektromagnetický ventil EVAP/čistenie pracovného cyklu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2 | 1994-1995: Kontrola rýchlosti vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Spínač Overdrive, modul bzučiaka, horná konzola | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Diagnostický modul airbagov, prístrojová doska, centrum správ, kontrolky čakania na štartovanie dieselového motora a vody v palive. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Osvetlenie, spínač hmlových svetiel, spínač preťaženia, prístrojová doska, kontrola vykurovania klimatizácie, stropná konzola, rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 20 | 1994-1995: Modul RWAL a ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1996-1997: Kontrola proti zablokovaniu bŕzd, relé motora ABS pumpy, relé varovnej kontrolky ABS, senzor podtlaku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Automatické zrkadlo deň/noc, svetlá cúvania (spínač polohy parkovania/neutrál (A/T), spínač svetiel cúvania (M/T), denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Diagnostický modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Odber po vypnutí zapaľovania, pamäť hodiniek, lampa pod kapotou, spínač elektrického zrkadla, relé časového oneskorenia, modul pípaného signálu, konektor dátového pripojenia, relé rádiového filtra, spínač svetiel v odkladacej schránke, rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | 1994-1995: Svetlá parkovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1996-1997: Spínač svetlometov, rádio, horná konzola, relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Elektrické zámky dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Svetlá brzdového svetla, modul riadenia systému proti zablokovaniu (1996-1997) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 30 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB1 | 30 | Automatický spínač: Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB2 | 30 | Obvodový spínač: Napájacie zásuvky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Oneskorenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Varovná kontrolka nebezpečenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Zapnite varovný signál | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma 1998-2001
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Relé vyhrievaného sedadla, centrálna časová jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Relé motora ventilátora, výber teploty vykurovania klimatizácie, aktor zmiešaných dverí, spínač vyhrievaného sedadla vodiča, spínač vyhrievaného sedadla pasažiera, spínač vyhrievaného zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Modul riadenia proti zablokovaniu (ABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Relé rádiového filtra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | Rádio, palubná doska, ovládanie vykurovania klimatizácie, lampa odkladacej schránky, lampa prijímača popola, spínač vyhrievaného sedadla vodiča, spínač vyhrievaného sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 25 | Intermittentný spínač stierača, centrálna časová jednotka, čerpadlo umývača čelného skla, motor stierača, relé motora stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Spínač polohy parkovania/neutrál (PNP) (A/T), spínač cúvacích svetiel (M/T), modul denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Modul riadenia pohonného systému, relé čerpadla paliva (benzín), modul riadenia motora (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Kombinovaný indikátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Automatické zrkadlo deň/noc, horná konzola, centrálna časová jednotka, elektromagnet EVAP/čistenie, relé vykurovania paliva (Diesel), spojka kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 10 | Spínač napájania zrkadla, stropné svetlo, svetlo v batožinovom priestore, konektor dátového pripojenia, rádio, svetlo a spínač odkladacej schránky, horná konzola, svetlo pod kapotou, kryt ľavý/svetlo, kryt pravý/svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Spínač okna/zámok dverí vodiča, spínač okna/zámok dverí pasažiera, centrálny časový modul | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Skupina | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Skupina | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Modul riadenia airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Modul riadenia airbagu, spínač/aktivátor airbagu pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Spínač obvodu: spínač okna/zámok dverí vodiča, spínač okna/zámok dverí pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Spínač obvodu: spínač napájania sedadla vodiča, spínač napájania sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Kombinovaný indikátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Vyhrievané sedadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v motorovom priestore

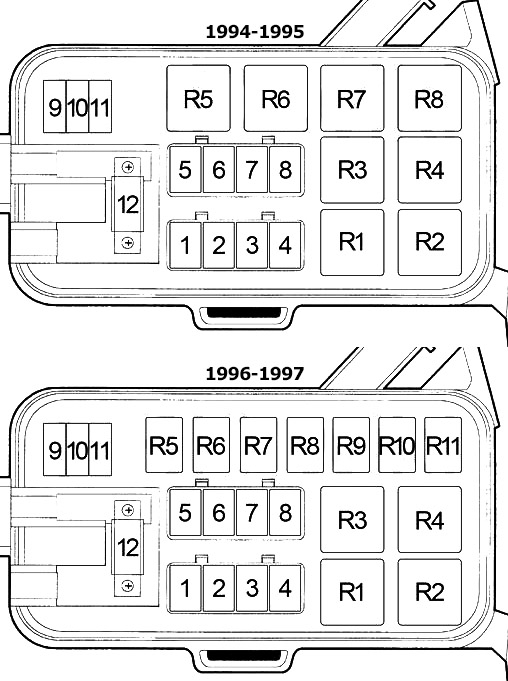

Schéma 1994-1997
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 50 | Centrum distribúcie napájania, blok poistiek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Blok poistiek, spínač zapaľovania, relé motora štartovania zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | Spínač zapaľovania, blok poistiek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Relé automatického vypnutia, senzory kyslíka, modul riadenia systému pohonu (PCM), vstrekovače paliva, zapaľovacie cievky, modul riadenia EGR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | 1994-1995: Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 1996-1997: Relé motora čerpadla ABS, jednotka hydraulického riadenia, modul riadenia proti zablokovaniu bŕzd a ventil proti zablokovaniu zadného kolesa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | 1994-1995: Svetlá prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 1996-1997: Modul denných svetiel, blok poistiek, spínač svetlometov, spínač stmavenia svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | 1994-1995: Stop/svetlomet predný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1996-1997: Elektronická bezpečnosť bŕzd, relé ťahania prívesu, konektor prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | 1994-1995: Čerpadlo ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1996-1997: Relé čerpadla paliva, relé riadenia prevodovky, modul riadenia systému pohonu, modul čerpadla paliva, skupina solenoidu prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | 1996-1997: Relé svetlometov hmlových svetiel, spínač svetlometov hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Spojka kompresora klimatizácie, relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | 1994-1995: Svetlo výstrahy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1996-1997: Svetlo výstrahy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 120 | Generátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Systém proti zablokovaniu / dvojitá nádrž 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | 1994-1995: Svetlo upozornenia ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1996-1997: Automatické vypnutie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | 1994-1995: Svetlá prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1996-1997: Hmlové svetlo (č. 1) / Dvojitá nádrž 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | 1994-1995: Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1996-1997: Hmlové svetlo (č. 2) / Dvojitá nádrž 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | 1994-1995: Spojka klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1996-1997: Svetlo upozornenia ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | 1994-1995: Automatické vypnutie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1996-1997: Príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | 1996-1997: Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | 1996-1997: Spojka klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | 1996-1997: Kontrola prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

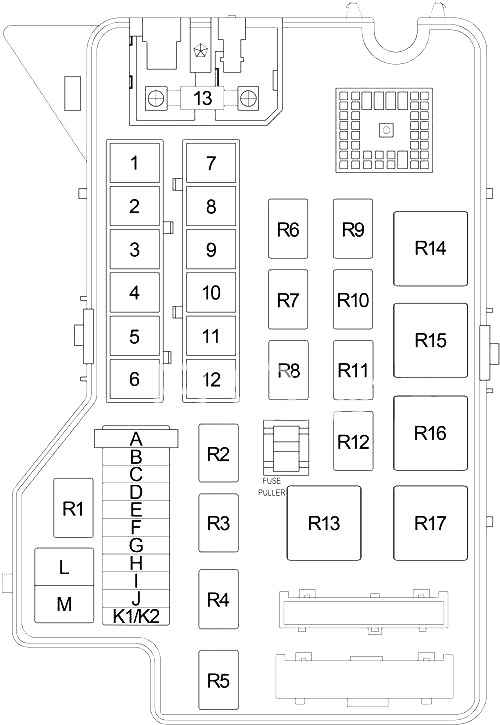

Schéma 1998-2001
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 50 | Blok pripojenia ((kabína) Poistky: “1”, “4”, “12”, “13”, “14”, “21”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Benzín: Modul riadenia systému pohonu, relé palivového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Nafta: modul riadenia motora, modul riadenia systému pohonu, relé palivového čerpadla, | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Blok pripojenia (kombinovaný signál (kabína)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Spínač svetiel brzdy, ochrana elektrickej brzdy, centrálny vysoký brzdový svetlo, spínač smeroviek/havarijných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Relé automatického vypnutia, vstrekovač, zapaľovacia cievka, kondenzátor, senzor kyslíka, senzor kyslíka za relé, modul riadenia systému pohonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Relé vykurovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Konektor ťahu prívesu, elektrická brzda, relé ťahu prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Relé motora na štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 50 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Modul riadenia proti zablokovaniu (ABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40 | Relé motora ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 140 | Generátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 15 | Pravé vonkajšie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 15 | Ľavé vonkajšie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 15 | Ľavé svetlo, pravé svetlo, quadruple relé diaľkových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 20 | Spínač svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 15 | Relé bezpečnosti, modul denných svetiel, relé hmlových svetiel, spínač výberu predných svetiel, ľavé palubné svetlo, pravé palubné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 20 | Relé klaksónu, centrálny časový modul, pružina na nabíjanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I | 20 | Relé riadenia prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 10 | Spojka kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 20 | Zásuvka napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Palivové čerpadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Štvornásobné diaľkové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Senzor kyslíka — zadný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Motor stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Bezpečnosť | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | ASD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Riadenie prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Ohrievač paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R16 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R17 | Príves | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Dodge RAM 100, 150, 250, 350
Týka sa nových vozidiel v rokoch:
2002, 2003, 2004, 2005.

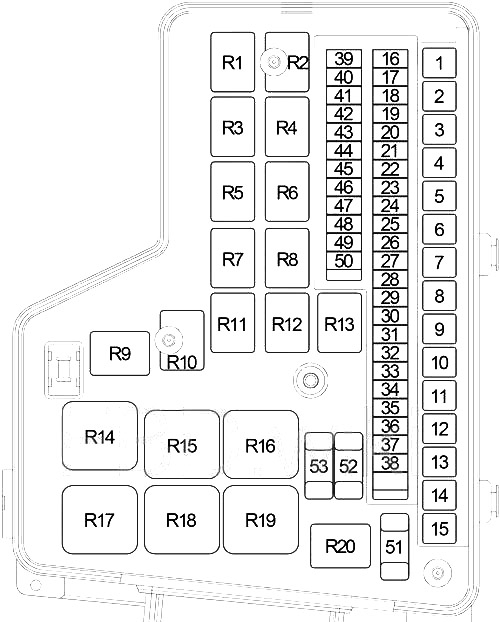

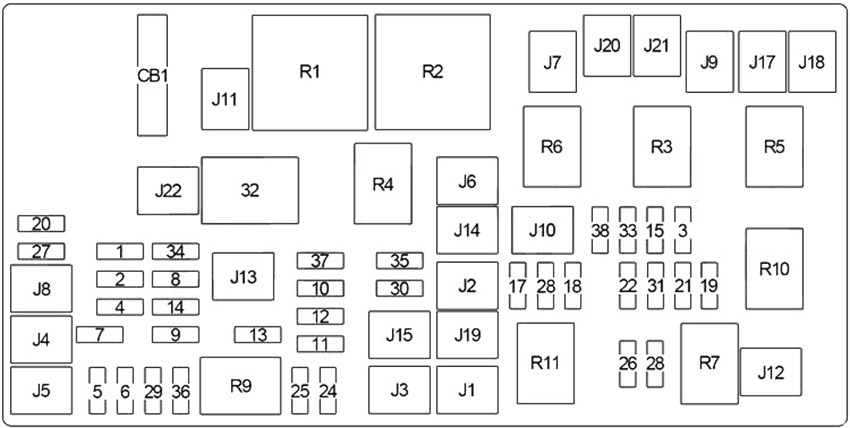

Schéma poistkovej skrinky v motorovom priestore
Vaše vozidlo je vybavené poistkou a relé umiestnenými v motorovom priestore blízko batérie. Na spodnej strane krytu sa nachádza etiketa, ktorá identifikuje každý prvok.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | 2002-2004: Konektor pre ťahanie prívesu (2002-2003), zariadenie s elektrickou brzdou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 2005: Dodávka elektrickej brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Benzín: Relé automatického vypnutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Spínač zapaľovania (Štart A38 (modul integrovaného napájania)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Spínač zapaľovania (Štart C1 (motor ventilátora)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | 2002-2004: Relé kontroly prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2005: Relé kontroly prevodovky, elektromagnet zámku spiatočky (SRT (manuálna prevodovka)) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 40 | Kontrolér ABS (ABS (AWAL/RWAL)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 50 | Spínač napájania sedadla – vodič, spínač napájania sedadla – cestujúci, bedrový spínač cestujúceho (2002-2004 – štandardná kabína) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Relé vysokého/nízkeho stavu stieračov, relé zapnutia/vypnutia stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 40 | Spínač zapaľovania (Štart ACC F1 (automatický spínač (25A): Napájací okno)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 40 | Spínač zapaľovania (Štart ACC A31) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Modul predného ovládania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | 2002: – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 2003-2005 (benzín): Relé ventilátora kondenzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 2003-2005 (nafta): Relé ohrievača paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Modul predného ovládania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Relé motora štartéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50 | Relé svetla polohy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Relé spojky kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | 2002-2004: Svetlo a spínač odkladacej schránky (2002-2003), modul dverí vodiča (2002-2003 (okrem základu)), kompas / mini palubný počítač (okrem základu), stropné svetlo (2002-2003), horná mapa/čítacia lampa (2002-2003 (okrem základu)), horné stredné brzdové svetlo (2002-2003), svetlo nakládky (2002-2003), relé palivovej pumpy (2003-2004), modul imobilizéra kľúča Sentry (2004) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2005 (benzín): Relé palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Prístrojová doska, svetlo pod kapotou, konektor dátového rozhrania, rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | 2002-2003: Modul imobilizéra kľúča Sentry, modul kontroly systému trakcie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2004-2005: Konektor ťahania prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | Spínač zapaľovania (Beh-Štart A21, Štart A41, Vypnúť-Behať-Štart A51 (prístrojová doska, modul kontroly systému trakcie, modul integrovaného napájania, tlačidlo štartovania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Zosilňovač zvuku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Skupina | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | 2002-2003: – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2004-2005: Modul kontroly systému trakcie, elektronický modul vetrania, modul imobilizéra kľúča Sentry | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Spínač brzdového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Pri napájacom bode – konzola | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 25 | 2002-2003: Spínač výberu poistkovej skrinky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 2004-2005: Relé deflektora zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Vyhrievané relé zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Prístrojová doska, kompas / mini palubný počítač (okrem základu), automatické zrkadlo deň/noc (okrem základu), spínač zámku dverí – cestujúci (okrem základu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20 | Zapaľovač, zadná napájacia zásuvka (SRT) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | 2002-2004: – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 2005 (Off Road): Spínač zámku spojky, modul kontroly systému trakcie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Svetlo signálu zastavenia/poloha – predné pravé, svetlo smerovky zadné/brzdové – pravé, svetlo registrácie – pravé, stredné svetlo Bazel, obrysové svetlo, svetlo blatníka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Konektor prívesu pre ťahanie, konektor prívesu pre ťahanie Add On (Heavy Duty) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Svetlo smerovky zastavenia – predné ľavé, svetlo smerovky zadné/brzdové – ľavé, svetlo registrácie – ľavé (+pravé), svetlo stĺpika zadného dverí, svetlo blatníka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Kontrolér antiblockovania (ABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Kontrola vykurovania a klimatizácie, pohon ventilátora chladiča (nafta (2004-2005)), elektromagnetická ventilová Wastegate (nafta (2005)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Senzor prietoku prevodovky (automatická prevodovka), skupina solenoidu prevodovky/TRS, spínač brzdového svetla (manuálna prevodovka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 39 | 25 | 2002: Relé ventilátora kondenzátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | 2003-2004: – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2005 (Diesel): Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 15 | Relé nastaviteľného pedálu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Relé hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 20 | Pri napájacom bode – konzola | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 25 | Modul riadenia poistkovej skrinky, zosilňovač subwoofera (SRT), modul riadenia systému trakcie (Off Road) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | 2002: Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | 2003-2005 (benzín: – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 20 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Relé odbočky doľava prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 15 | Relé odbočky doprava prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 20 | Modul vyhrievania sedadla, spínač zámku okna/dverí – vodič (2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 20 | California: Relé senzora kyslíka v prúde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2005 (SRT): Relé senzora kyslíka v prúde, senzor kyslíka – predný ľavý/pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 10 | Elektromagnetický ventil na fúkanie EVAP (2002-2003, 2005 SRT), modul riadenia predný (2002), modul riadenia systému trakcie (2005), spínač svetla stop (2005 – 5,7 l), spínač svetla brzdy (2004), modul imobilizéra kľúča Sentry (2004 -2005), modul riadenia motora (Diesel (2003-2005)), modul riadenia systému trakcie (benzín (2004-2005)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 20 | Svetlo pod kapotou, konektor dátového rozhrania, rádio, prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 20 | 2002-2004: Modul riadenia airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2005: Modul riadenia zadržiavacích zariadení pre cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 20 | 2002-2004: Modul riadenia airbagu, spínač zapnutia/vypnutia airbagu pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2005: Modul riadenia zadržiavacích zariadení pre cestujúcich, spínač/zapnutie airbagu pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | 2002-2004: Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2005 (Diesel): Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | 2002-2003: Ventilátor kondenzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2004-2005: Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Svetlo hmlovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Benzín: Automatické vypnutie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Nastaviteľný pedál | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Benzín: čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Riadenie prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | 2002-2004 (California): Senzor kyslíka po prúde | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2005 (SRT): Senzor kyslíka po prúde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Stierač Vysoký/Nízky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Zapnutie/vypnutie stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Motorček štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | 2002-2003: Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2004-2005 (benzín): Ventilátor kondenzátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2004-2005 (Diesel): Ohrievač paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2005 (SRT): Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R16 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2005: Deflektor zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R17 | Parkovacie svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R18 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R19 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R20 | Vyhrievané zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Dodge RAM 1500, 2500, 3500
Týka sa nových vozidiel v rokoch:
2009, 2010, 2011.

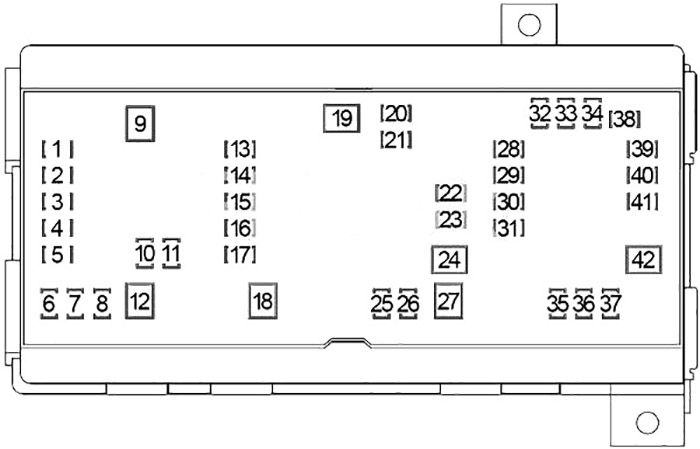

Schéma poistkovej skrinky v motorovom priestore
Modul napájania úplne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie. Tento stred obsahuje poistky s kartúšou a mini poistky. Opis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo dutiny každej poistky vytlačené na vnútornom veku, zodpovedajúce tabuľke nižšie.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | – | – |
| 2 | 30 | Ťahanie prívesu, ľavý/pravý priestor pre cestujúcich |
| 3 | 25 | Modul dverí pre cestujúcich |
| 4 | 40 | ABS |
| 5 | 30 | ABS |
| 6 | – | – |
| 7 | 25 | Modul dverí pre vodiča |
| 8 | 30 | Modul riadenia systému prenosu |
| 9 | 30 | Modul ochrany bŕzd |
| 10 | – | – |
| 11 | – | – |
| 12 | 40 | Relé motorčeka na štartovanie |
| 13 | 60 | Relé ventilátora chladiča (vysoké), relé ventilátora chladiča (nízke) |
| 14 | – | – |
| 15 | 60 | Poistka: “38”, “39”, “41”, “42” |
| 16 | – | – |
| 17 | 25 | Motor strechy s otváraním |
| 18 | 25 | Modul riadenia systému prenosu, solenoidová skupina prevodovky/TRS, snímač tlaku v hadici/solenoidová skupina s variabilnou silou, solenoidová skupina prevodovky/spínač tlaku, snímač prietoku prevodovky |
| 19 | 5 | Spínač blokovania okna/dverí – strana cestujúceho, motor strechy s otváraním |
| 20 | 25 | Relé zapnutia/vypnutia stieračov predného skla |
| 21 | 25 | Vysoká rýchlosť stieračov |
| 22 | 20 | Parkovanie stieračov |
| 23 | – | – |
| 24 | – | – |
| 25 | 10 | Konektor na pripojenie dát, spínač blokovania okna/dverí — strana vodiča |
| 26 | 10 | Bezdrôtový spínač zapnutia |
| 27 | 15 | Spínač brzdových svetiel, relé aktivácie brzdových svetiel |
| 28 | – | |
| 29 | – | |
| 30 | 25 | Modul invertora |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 31 | 20 | Napájanie — prístrojová doska, napájanie — konzola |
| 32 | 20 | Predná pumpa na umývanie skiel |
| 33 | 15 | Modul riadenia systému prenosu |
| 34 | 15 | Modul riadenia systému riadenia, prístrojová doska, horná skupina spínačov, dolná skupina spínačov |
| 35 | 20 | Modul vyhrievaných sedadiel, |
| 36 | 20 | Modul vyhrievaných sedadiel, spínač vyhrievaných zadných sedadiel |
| 37 | 10 | Klaksón |
| 38 | 20 | Prístrojová doska, multifunkčný spínač |
| 39 | 30 | Rádio, zosilňovač |
| 40 | – | – |
| 41 | 15 | Modul hands-free, modul kompasu, modul video displeja, modul satelitného videa |
| 42 | 10 | Ovládanie kúrenia a klimatizácie, lampa pod kapotou |
| 43 | 10 | Klaksón |
| 44 | 10 | Modul riadenia zariadení na zadržiavanie pasažierov |
| 45 | 10 | Modul riadenia zariadení na zadržiavanie pasažierov |
| 46 | – | – |
| 47 | 10 | Ovládanie kúrenia a klimatizácie, infračervený senzor, modul parkovacej asistencie |
| 48 | 20 | Zapaľovač cigariet, zapaľovač cigariet – stredová konzola |
| 49 | 20 | Napájanie — zadné |
| 50 | 25 | Modul riadenia systému prenosu, zapaľovacie cievky, zapaľovací kondenzátor, vstrekovač paliva, |
| 51 | 20 | 3,7L.: Elektromagnet ventilu krátkeho kanála |
| 52 | 10 | Modul riadenia systému prenosu, modul odpojenia prednej osi |
| 53 | 15 | Multifunkčný spínač, modul riadenia systému riadenia, vnútorné zrkadlo, prístrojová doska, spínač výberu poistkovej skrinky |
| 54 | – | – |
| CB1 | 25 | Spínač sedadla vodiča/pasažiera, modul pamäte sedadla, spínač nastavenia bedrovej opierky sedadla vodiča/pasažiera |
| CB2 | 25 | Spínač zamykania okna/dverí – strana vodiča, posuvný spínač osvetlenia, poistka: “19” |
| W1 | ||
| W2 | ||
| W3 | ||
| W4 | ||
| W5 | ||
Schéma poistiek a relé – Dodge RAM 1500, 2500, 3500
Vzťahuje sa na nové vozidlá v rokoch:
2013, 2014, 2015, 2016, 2017, 2018.

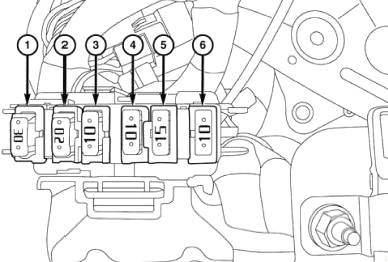

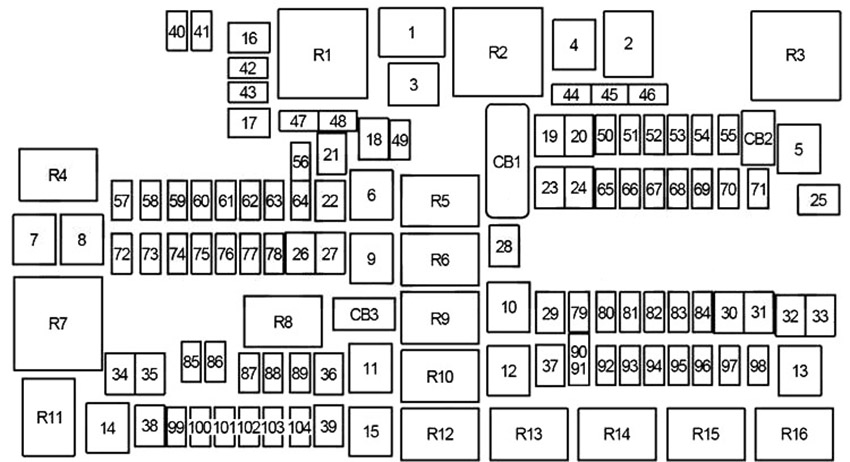

Schéma poistkovej skrinky v motorovom priestore
Power Distribution Center sa nachádza v motorovom priestore blízko batérie. Tento centrálny bod obsahuje poistky na kartuš, mikropoistky, relé a spínače. Opis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo priestoru každej poistky vytlačené na vnútornom veku, zodpovedajúce tabuľke nižšie.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 80 | okrem 5,7 l: Modul riadenia ventilátora chladiča |
| 2 | – | – |
| 3 | 60 | Vysoké relé ventilátora chladiča |
| 4 | – | – |
| 5 | 40 | Kompresor pre pneumatické odpruženie |
| 6 | 40 | Čerpadlo na prevenciu zablokovania bŕzd/elektronická kontrola stability |
| 7 | 40 | Elektromagnet štartovacieho motora |
| 8 | 20 | Emisia nafty |
| 9 | 40 | Cummins 6,7 l: ohrievač paliva |
| 30 | 3.0L EcoDiesel: ohrievač paliva | |
| 10 | 40 | Modul riadenia karosérie (BCM) (vonkajšie osvetlenie č. 2) |
| 50 | s funkciou Stop/Start: modul riadenia karosérie (BCM) (vonkajšie osvetlenie č. 2) | |
| 11 | 30 | Modul integrovaného brzdového systému pre príves |
| 12 | 40 | Modul riadenia karosérie (BCM) (vnútorné svetlá) |
| 13 | 40 | Motor ventilátora |
| 14 | 40 | Modul riadenia karosérie (BCM) (napájacie zámky) |
| 15 | 30 | Elektrická parkovacia brzda na pravej strane |
| 16 | 30 | Inteligentný pás |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Cummins 6,7 l: selektívna katalytická redukcia (SCR) |
| 20 | 3.0L EcoDiesel (2016-2018): selektívna katalytická redukcia (SCR) | |
| 20 | 30 | Modul dverí pre cestujúcich |
| 21 | 30 | Modul riadenia systému prenosu |
| 22 | 20 | okrem 3,0L EcoDiesel: modul riadenia systému prenosu (PCM) |
| 30 | Cummins 6,7 l (2016-2018): modul riadenia systému prenosu (PCM) | |
| 23 | 30 | Modul riadenia karosérie (BCM) |
| 24 | 30 | Modul dverí vodiča |
| 25 | 30 | Predný stierač (nízka rýchlosť/vysoká rýchlosť) |
| 26 | 30 | Systém proti zablokovaniu/modul riadenia stability (ventily) |
| 27 | – | – |
| 28 | 20 | Príves (zadné svetlá) |
| 29 | 20 | Príves (parkovacie svetlá) |
| 30 | 30 | Tlaková liatina pre príves |
| 31 | 30 | 3.0L EcoDiesel: modul riadenia ohrievača |
| 20 | 3.0L EcoDiesel: modul riadenia ohrievača | |
| 32 | 30 | Modul riadenia systému prenosu |
| 33 | 20 | Cummins 6,7 l: modul riadenia prenosu, ohrievač paliva č. 1, zadný ventilátor |
| 20 | Zadný ventilátor | |
| 34 | 30 | Modul rozhrania systému vozidla č. 2 |
| 35 | 30 | Otvorená strecha |
| 36 | 30 | Ohrievač zadného okna |
| 37 | 30 | Cummins 6,7 l: ohrievač paliva č. 2 |
| 38 | 30 | Inverter 115 V AC |
| 39 | 30 | 2014-2015: Modul rozhrania systému vozidla č. 1 |
| 20 | Špeciálne služby (2016-2018): Napájací zdroj | |
| 40 | – | – |
| 41 | 10 | Aktívna clona mriežky |
| 42 | 20 | Klaksón |
| 43 | 10 | Lopatka na sneh (ľavá) |
| 44 | 10 | Diagnostický konektor |
| 45 | – | – |
| 46 | 10 | Modul tlaku pneumatík, upfitter |
| 47 | 10 | Lopatka na sneh (pravá) |
| 48 | – | – |
| 49 | 10 | Prístrojová doska |
| 50 | 20 | Modul riadenia pneumatického odpruženia |
| 51 | 10 | Modul bezkľúčového štartovania, modul koncentrátora rádiovej frekvencie |
| 52 | 5 | Inteligentný senzor batérie |
| 53 | 20 | Príves – smerovky/parkovacie svetlá na ľavej strane |
| 54 | 20 | Regulovateľné pedále |
| 55 | 20 | Ľavé/pravé miesto |
| 56 | 15 | Nafta: prídavný obsah nafty |
| 57 | 20 | Modul riadenia prenosu (automatická prevodovka s 8 rýchlosťami), relé modulu systému prenosu (automatická prevodovka so 6 rýchlosťami) |
| 58 | 20 | Benzín (2014-2015): Čerpadlo chladenia motora |
| 25 | Cummins 6,7 l (2014-2015): Čerpadlo chladenia motora | |
| 59 | 10 | 2016-2018: Relé selektívnej katalytickej redukcie (SCR) |
| 60 | 15 | Lampa pod kapotou |
| 61 | 20 | 2014-2015: Pripojenie motora |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 10 | Nafta (2016-2018): Senzor PM | |
| 62 | 10 | Spojka klimatizácie |
| 63 | 20 | Benzín: Zapaľovacie cievky |
| 20 | Cummins 6,7 l: ohrievač močoviny | |
| 64 | 25 | Vstrekovače paliva, modul riadenia systému prenosu (PCM) |
| 65 | 10 | 2014-2015: USB rozhranie |
| 66 | 10 | Modul riadenia strešného okna, spínače okna pasažiera, senzor dažďa |
| 67 | 10 | CD/DVD/modul hands-free Bluetooth |
| 68 | – | – |
| 69 | 15 | Cummins 6,7 l: Modul selektívnej katalytickej redukcie (SCR) |
| 70 | 30 | Motor palivovej pumpy |
| 71 | 25 | Audio zosilňovač |
| 72 | 10 | 2014-2015: Moduly stabilizátorov napätia |
| 10 | 2016-2018: Modul riadenia systému prenosu (PCM) | |
| 73 | 20 | HD: palivová transferová pumpa |
| 74 | 20 | Benzín, 3.0L EcoDiesel: Brzdová vákuová pumpa |
| 10 | Cummins 6,7 l (2014-2015): Brzdová vákuová pumpa | |
| 75 | 10 | 3,6L a 5,7L 8 rýchlostí A/T: Aktuátor ventilu teploty chladiacej kvapaliny |
| 76 | 10 | Systém na prevenciu zablokovania bŕzd/elektronická kontrola stability |
| 77 | 10 | Modul riadenia systému prenosu, modul odpojenia prednej osi, modul riadenia prenosu (3500HD) |
| 78 | 10 | Modul riadenia systému prenosu (PCM), elektrický posilňovač riadenia, ventil distribúcie nasávaného vzduchu (6,7 l Cummins) |
| 79 | 15 | Obrysové svetlá |
| 80 | 10 | Univerzálny mechanizmus otvárania dverí garáže, modul kompasu |
| 81 | 20 | Svetlá smeru/parkovania prívesu vpravo |
| 82 | 10 | Modul riadenia stĺpika riadenia, tempomat |
| 83 | – | – |
| 84 | 15 | Banka spínačov, prístrojová doska |
| 85 | 10 | Modul airbagu |
| 86 | 10 | Modul airbagu |
| 87 | 10 | Modul riadenia pneumatického odpruženia, modul ťahu prívesu, modul riadenia stĺpika riadenia |
| 88 | 15 | Prístrojová doska |
| 10 | Prístrojová doska | |
| 89 | – | – |
| 90 | 20 | Napájací zdroj (zadné sedadlá), na výber zákazníka |
| 91 | ||
| 92 | – | – |
| 93 | 20 | Zapaľovač |
| 94 | 10 | SBW/Prevodovka, modul poistkovej skrinky |
| 95 | 10 | Zadná kamera, asistent parkovania, svetlá registračnej značky |
| 96 | 10 | Spínač vyhrievania zadných sedadiel |
| 97 | 25 | Vyhrievané zadné sedadlá, vyhrievaný volant |
| 98 | 25 | Vyhrievané predné sedadlá |
| 99 | 10 | Modul vyhrievania klimatizácie, senzor teploty auta, senzor vlhkosti |
| 100 | 10 | Upfitters |
| 101 | 15 | Elektrochromatické zrkadlo, inteligentné diaľkové svetlá |
| 102 | – | – |
| 103 | – | – |
| 104 | 20 | Napájací zdroj (prístrojová doska/stredová konzola) |
| CB1 | 25 | Napájacie okno, blokovanie dverí napájania, podsvietený spínač napájania |
| CB2 | 25 | Sedadlo vodiča, modul pamäťového sedadla |
| CB3 | 25 | Sedadlo pasažiera |
| R1 | Ventilátor chladiča (nízka rýchlosť) | |
| R2 | Ventilátor chladiča (vysoká rýchlosť) | |
| R3 | Pneumatické odpruženie | |
| R4 | Selektívna katalytická redukcia (SCR) | |
| R5 | Automatické deaktivovanie (modul riadenia systému prenosu) | |
| R6 | Zapaľovanie (štart/príslušenstvo č. 1) | |
| R7 | Motor štartéra | |
| R8 | Zapaľovanie (Bežný/Štart) | |
| R9 | Ohrievač paliva (č. 1) | |
| Ventilátor vzduchu (č. 2) | ||
| R10 | EBL | |
| R11 | – | |
| R12 | Zapaľovanie (Bežný/Samostatne č. 2) | |
| R13 | Ohrievač rámu | |
| R14 | Zapaľovanie (štart/príslušenstvo č. 2) | |
| R15 | Zapaľovanie (štart/samostatne č. 1) | |
| R16 | Motor ventilátora | |
Poistková skrinka prídavná
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 30 | Modul banky spínačov pomocných (ASBM), HVAC, integrovaný centrálny stack (ICS) |
| 2 | 20 | Modul brzdy prívesu integrovaný (ITBM) |
| 3 | 10 | Parktronika (PTS) |
| 4 | 10 | Modul riadenia karosérie (BCM), prístrojová doska — zdroje vonkajšieho osvetlenia |
| 5 | 15 | Rezerva |
| 6 | 10 | Rádio s integrovaným zosilňovačom |
O Dodge RAM 1500, 2500, 3500 (1994-2018)
Dodge RAM 1500, 2500 a 3500 sú robustné a výkonné pickupy, ktoré sa vyrábali v rokoch 1994 až 2018. Tieto modely sú známe svojou spoľahlivosťou a schopnosťou zvládnuť náročné terény a ťažké náklady. RAM 1500 je ideálny pre bežné použitie a ponúka pohodlnú jazdu, zatiaľ čo RAM 2500 a 3500 sú určené pre náročnejšie úlohy a sú vybavené silnejšími motormi. Motory, ktoré boli k dispozícii pre tieto modely, zahŕňajú rôzne benzínové a dieselové možnosti, vrátane obľúbeného Cummins turbodieselu pre modely 2500 a 3500. Tieto vozidlá sú oceňované pre svoju odolnosť a schopnosť ťahať ťažké prívesy, čo ich robí ideálnymi pre prácu aj rekreáciu.
Schéma poistkovej skrinky Dodge RAM 1500, 2500, 3500
Táto stránka zobrazuje schému poistkovej skrinky pre modely Dodge RAM 1500, 2500 a 3500, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza pod kapotou alebo pod prístrojovou doskou, čo je typické pre tieto modely. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré sú nimi chránené. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkcii.
