Dodge Charger (2005-2010) – poistková skrinka
Schéma poistiek a relé – Dodge Charger
Vzťahuje sa na nové vozidlá v rokoch:
2005, 2006, 2007, 2008, 2009, 2010.

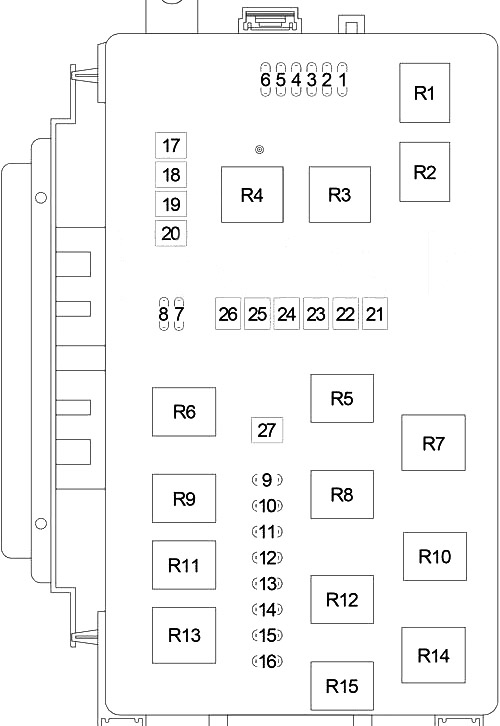

Schéma poistkovej skrinky v motorovom priestore
Centrum distribúcie napájania sa nachádza v motorovom priestore.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | HID: Lampá s vysokou intenzitou na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | HID: lampá s vysokou intenzitou na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Relé nastaviteľných pedálov (bez pamäte) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Relé klaksónu, riadiaci modul prednej časti, spojka kompresora klimatizácie (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | HID: relé stierača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Cluster (2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Polícia: lampá pod kapotou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Riadiaci modul prednej časti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Predné hmlové svetlo, riadiaci modul prednej časti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Relé svetiel na polohe (predné svetlomety/smerovky, bočné svetlá predné/zadné, registračné svetlá, zadné svetlá/zastavovacie svetlá alebo zadné svetlá/zastavovacie svetlá/svetlá na polohe), riadiaci modul prednej časti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Riadiaci modul prednej časti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5 | Riadiaci modul systému prenosu, relé štartéra, riadiaci modul motora (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | SRT8: Riadiaci modul systému prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | okrem SRT8: Riadiaci modul systému prenosu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | SRT8: Riadiaci modul systému prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | okrem SRT8: Riadiaci modul systému prenosu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2005: Riadiaci modul systému prenosu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Nafta: Riadiaci modul motora, relé PTC č. 1, relé PTC č. 2, relé PTC č. 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 25 | Benzín (okrem SRT8): vstrekovač paliva, zapaľovacia cievka, kondenzátor zapaľovania, elektromagnet ventilu bypass (3,5 l) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2005: Vstrekovač paliva, zapaľovacia cievka, kondenzátor zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | SRT8: vstrekovač paliva, zapaľovacia cievka, kondenzátor zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Nafta: riadiaci modul motora, modul žhavičiek, senzor kyslíka, servomotor nasávania, ohrievač nádrže oleja, EGR ventil, servomotor tlaku preplňovania, spojka kompresora klimatizácie, relé palivovej pumpy, | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Nafta: riadiaci modul motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2005: Riadiaci modul systému prenosu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 17 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Relé zapnutia/vypnutia stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 50 | Relé ventilátora chladiča (vysoké), relé ovládania ventilátora chladiča (vysoké/nízke), modul predného ovládania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Relé štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 50 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 40 | Relé ovládania ventilátora chladiča, spojka kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 50 | HID: Relé lampy s vysokou intenzitou (poistka (vano motore): “1”, “2”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 60 | AWD/SRT/Diesel: Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 | Modul predného ovládania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | RLE: Relé ovládania prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Nafta: relé spojky kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 30 | Modul predného ovládania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Benzín: Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Ovládanie ventilátora chladiča (vysoké/nízke) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Ventilátor chladiča (vysoké) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Zapnutie/vypnutie stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | RLE: ovládanie prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Ovládanie ventilátora chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Stierač Vysoké/Nízke | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Štartovací motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Regulovateľné pedále (bez pamäte) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Parkovacia svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Predné hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Automatické deaktivovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Relé vysokointenzívneho výboja | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

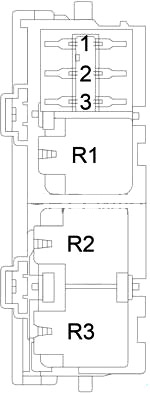

Poistková skrinka (Diesel)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 50 | Relé PTC č. 1 |
| 2 | 50 | Relé PTC č. 2 |
| 3 | 50 | Relé PTC č. 3 |
| R1 | PTC č. 3 | |
| R2 | PTC č. 2 | |
| R3 | PTC č. 1 | |
O Dodge Charger (2005-2010)
Dodge Charger z rokov 2005 až 2010 je ikonický americký sedan, ktorý kombinuje športový vzhľad s výkonnými motormi. Tento model je známy svojou robustnou konštrukciou a agresívnym dizajnom, ktorý zaujme na prvý pohľad. Charger ponúka rôzne možnosti motorov, vrátane populárneho 5,7-litrového HEMI V8, ktorý poskytuje pôsobivý výkon a dynamiku. Interiér vozidla je priestranný a pohodlný, čo z neho robí ideálnu voľbu pre tých, ktorí hľadajú kombináciu štýlu a praktickosti. Vďaka svojim jazdným vlastnostiam a technickým inováciám si Dodge Charger získal srdcia mnohých automobilových nadšencov.
Schéma poistkovej skrinky Dodge Charger
Táto stránka zobrazuje schému poistkovej skrinky pre Dodge Charger, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V typickom Dodge Charger sa poistková skrinka nachádza pod kapotou a ďalšia je umiestnená v interiéri, zvyčajne na strane vodiča. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité venovať jej pozornosť a udržiavať ju v dobrom stave.
