Dodge Challenger (2009-2014) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Dodge Challenger (2009–2014), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Dodge Challenger
Týka sa nových vozidiel v rokoch:
2009, 2010.

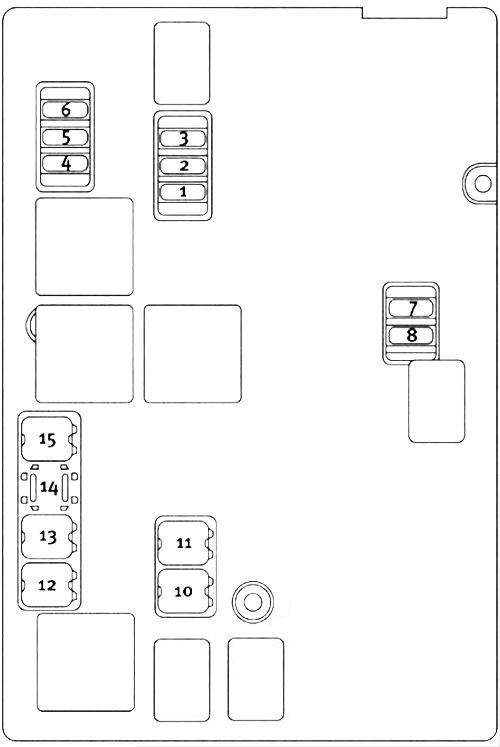

Motorový priestor
Integrovaná napájacia jednotka
Integrovaná napájacia jednotka (IPM) sa nachádza v motorovom priestore na strane pasažiera.
| Zásuvka | Poistka s kartridžou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zásuvka | Poistka s kartridžou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | 15 A modrá | Motor stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | 25 Amp Prírodná | Modul riadenia pohonného systému (PCM)/Napájanie modulu NGS (bat) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | 25 Amp Prírodná | Zapaľovanie Štart/Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | 25 Amp Prírodná | Elektromagnet/Alternátor EGR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | 25 Amp Prírodná | Cievky zapaľovania/injektory | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | — | 30 A zelená | Štartér | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 Amp Ružová | — | Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hniezdo | Poistka s náplňou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11 | 30 Amp Ružová | — | Ventily systému proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40 A zelená | — | Ventilátor chladiča nízky/vysoký | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 50 A červená | — | Motor čerpadla systému proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50 A červená | — | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Batožinový priestor
Centrum distribúcie napájania zadného
V batožinovom priestore, pod panelom prístupu k rezervnému kolesu, sa nachádza aj centrum distribúcie energie.
| Hniezdo | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hniezdo | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 60 A žltá | Spotreba po vypnutí zapaľovania (IOD) Hniezdo 1 v rozvodnej skrini napájania vzadu obsahuje čiernu poistku IOD potrebnú na spracovanie vozidla počas montáže. Náhradný diel je žltá kartušová poistka 60 A. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 A zelená | — | Integrovaný napájací modul (IPM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 A zelená | — | Integrovaný napájací modul (IPM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 Amp Ružová | — | Vyhrievané sedadlá – ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | 20 A žltá | Palivové čerpadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | — | 15 A modrá | Audio zosilňovač – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 A modrá | Diagnostický konektor (DLC) / bezdrôtový riadiaci modul (WCM) / bezdrôtový spínač zapaľovania (WIN) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | 20 A žltá | Predpoistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | — | 25 Amp Prírodná | Čerpadlo podtlaku — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 25 A istič | — | Sada ukazovateľov a spínač sedadla vodiča (hniezda 11, 12 a 13 obsahujú poistky (spínače) s automatickým resetom, ktoré môžu byť obsluhované iba autorizovaným predajcom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 25 A istič | — | Spínač sedadla pasažiera (hniezda 11, 12 a 13 obsahujú poistky (spínače) s automatickým resetom, ktoré môžu byť obsluhované iba autorizovaným predajcom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 25 A istič | — | Moduly dverí, spínač ovládania okien vodiča a spínač ovládania okien pasažiera (hniezda 11, 12 a 13 obsahujú poistky (spínače) s automatickým resetom, ktoré môžu byť obsluhované iba autorizovaným predajcom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | — | 10 A červená | Ovládanie AC/ohrev/modul bezpečnosti – ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | — | 20 A žltá | Aktívny tlmič – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | — | 20 A žltá | Modul vyhrievaného sedadla – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | — | 20 A žltá | Prístrojový panel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | — | 20 A žltá | Zapaľovač (prístrojová doska) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | — | 10 A červená | Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hniezdo | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | — | 10 A červená | Kontrolér imobilizácie cestujúcich (ORC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | — | 15 A modrá | Štartovanie zapaľovania, kontrola vykurovania AC/kontrolér imobilizácie cestujúcich (ORC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 A hnedá | Prístrojová doska/kontrola elektronickej stability (ESC)/modul riadenia pohonného systému (PCM)/spínač SVETLA NA ZASTAVENIE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | — | 10 A červená | Moduly dverí/zrkadlá napájané/modul riadenia systému riadenia (SCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | — | 5 A hnedá | Modul antény – ak je prítomný/zrkadlá napájané | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | — | 25 Amp Prírodná | Sada hands-free — ak je prítomná/rádio/zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | — | 15 A modrá | Zmena | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | — | 10 A červená | Modul svetiel na nakládku/informácie o vozidle – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | — | 10 A červená | Zrkadlá vyhrievané – ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | — | 5 A oranžová | Automatické vnútorné zrkadlo/sedadlá vyhrievané – ak sú prítomné/spínač banky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 30 Amp Růžová | — | Motor predného ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 30 Amp Růžová | — | Ohrievač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 A modrá | — | Zosilňovač/otvárateľná strecha – ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Dodge Challenger
Týka sa nových vozidiel v rokoch:
2011, 2012, 2013, 2014.
Motorový priestor
Integrovaná riadiaca jednotka
Integrovaná riadiaca jednotka (IPM) sa nachádza v motorovom priestore na strane pasažiera.
| Incavo | Fusibile a cartuccia | Mini fusibile | Descrizione | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Incavo | Fusibile a cartuccia | Mini fusibile | Descrizione | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | 15 A modrá | Motorový priestor stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | 25 Amp Prírodná | Riadiaca jednotka systému pohonu (PCM)/Napájanie modulu NGS (batt) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | 25 Amp Prírodná | Zapaľovanie Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | 25 Amp Prírodná | Elektromagnet/Alternátor EGR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | — | 15 A modrá | Riadiaca jednotka systému pohonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | 25 Amp Prírodná | Cievky zapaľovania/injektory | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | — | 25 Amp Prírodná | Relé stieračov svetlometov – ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | — | 30 A zelená | Motorček štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 Amp Ružová | — | Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hniezdo | Poistka s kartúšou | Mini poistka | Popis |
|---|---|---|---|
| 11 | 30 Amp Ružová | — | Ventily systému proti zablokovaniu (ABS) |
| 12 | 40 A Zelená | — | Ventilátor chladiča nízky/vysoký |
| 13 | 50 A Červená | — | Motor čerpadla systému proti zablokovaniu (ABS) |
| 14 | — | — | — |
| 15 | 50 A Červená | — | Ventilátor chladiča |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |

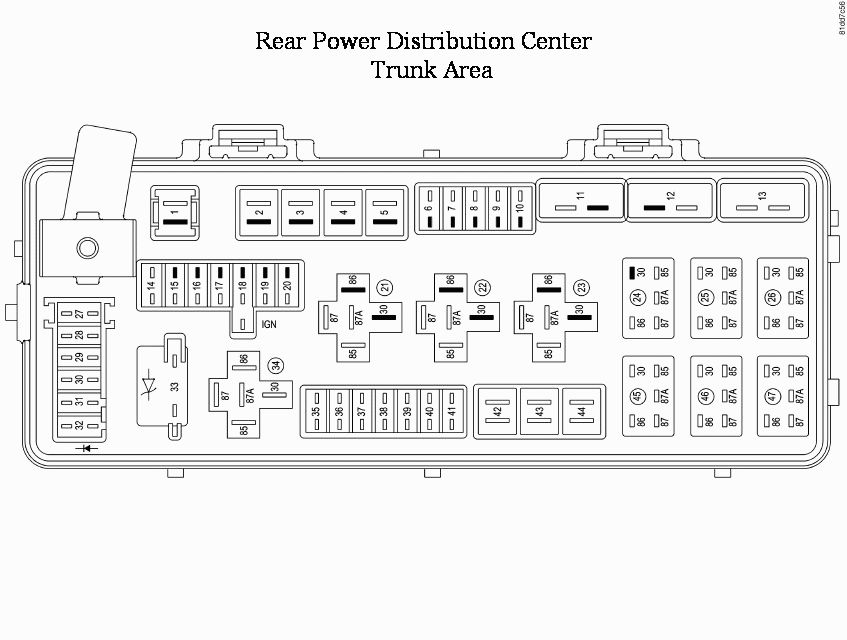

Batožinový priestor
Centrum distribúcie napájania zadného
V batožinovom priestore, pod panelom prístupu k rezervnému koliesku, sa nachádza aj centrum distribúcie výkonu.
| Hniezdo | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hniezdo | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 60 A žltá | Odběr po vypnutí zapaľovania (IOD) Hniezdo 1 v rozvodnej skrini napájania vzadu obsahuje čiernu poistku IOD potrebnú na spracovanie vozidla počas montáže. Náhradná súčiastka na servis je žltá kartušová poistka 60 A. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 A zelená | — | Integrovaný napájací modul (IPM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 A zelená | — | Integrovaný napájací modul (IPM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 Amp Ružová | — | Vyhrievané sedadlá – ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | 20 A žltá | Palivové čerpadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | — | 15 A modrá | Audio zosilňovač – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 A modrá | Diagnostický konektor (DLC) / bezdrôtový riadiaci modul (WCM) / bezdrôtový spínač zapaľovania (WIN) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | 20 A žltá | Tlakový zdroj napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 25 A obvodový spínač | — | Skupina prístrojov a spínač sedadla vodiča (hniezda 11, 12 a 13 obsahujú poistky (spínače) s automatickým resetom, ktoré môže obsluhovať iba autorizovaný predajca) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 25 A obvodový spínač | — | Spínač sedadla pasažiera (hniezda 11, 12 a 13 obsahujú poistky (spínače) s automatickým resetom, ktoré môže obsluhovať iba autorizovaný predajca) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 25 A obvodový spínač | — | Moduly dverí, spínač ovládania okien vodiča a spínač ovládania okien pasažiera (hniezda 11, 12 a 13 obsahujú poistky (spínače) s automatickým resetom, ktoré môže obsluhovať iba autorizovaný predajca) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | — | 10 A červená | Ovládanie vykurovania klimatizácie/skupina/modul bezpečnosti – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | — | 20 A žltá | Skupina | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | — | 20 A žltá | Možnosť výberu napájacieho konektora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | — | 10 A červená | Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlavica | Poistka s kazetou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | — | 10 A červená | Kontrolór imobilizácie cestujúcich (ORC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | — | 10 A červená | Zapaľovanie štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 A hnedá | Skupina/modul elektronickej kontroly stability (ESC)/modul kontroly pohonného systému (PCM)/spínač SVETLA STOP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | — | 10 A červená | Moduly dverí/zrkadlá napájané/modul riadenia riadenia (SCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | — | 5 A hnedá | Modul antény – ak je prítomný/zrkadlá napájané | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | — | 25 Amp Prírodná | Sada hands-free — ak je prítomná/rádio/zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | — | 15 A modrá | Zmena | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | — | 10 A červená | Modul svetiel nákladu/informácie o vozidle – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | — | 10 A červená | Zrkadlá vyhrievané – ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | — | 5 A oranžová | Zrkadlo spätného pohľadu automatické/vyhrievané sedadlá – ak sú prítomné/spínač bankový | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 30 Amp Rúž | — | Motor predného ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 30 Amp Rúž | — | Ohrievač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 A modrá | — | Zosilňovač/otvárateľná strecha – ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Dodge Challenger (2009-2014)
Dodge Challenger z rokov 2009 až 2014 je ikonický americký muscle car, ktorý sa vyznačuje svojím robustným dizajnom a výkonnými motormi. Tento model ponúka rôzne možnosti motorizácie, vrátane populárneho 3,6-litrového V6 motora a silnejších variantov ako 5,7-litrový a 6,4-litrový V8 HEMI motor. Challenger je známy svojou výnimočnou akceleráciou a jazdnými vlastnosťami, ktoré oslovujú nadšencov rýchlej jazdy. Interiér vozidla kombinuje retro štýl s modernými technológiami, čo poskytuje pohodlný a zároveň vzrušujúci zážitok z jazdy.
Schéma poistkovej skrinky Dodge Challenger
Táto stránka zobrazuje schému poistkovej skrinky pre Dodge Challenger, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V typickom modeli Dodge Challenger sa poistková skrinka nachádza pod kapotou a tiež v interiéri vozidla, zvyčajne na strane vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, a preto je dôležité mať prehľad o jej konfigurácii.
