Dodge Durango (2011-2022) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Dodge Durango (2011–2022), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Dodge Durango
Vzťahuje sa na nové vozidlá v rokoch:
2011, 2012, 2013.
Modul Napájania Integrovaný
Popis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo slotu každej poistky vytlačené na vnútornom veku.
| Štrbina | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Štrbina | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J01 | 40 A zelená | Pneumatické odpruženie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J02 | 30 Amp Ružová | Modul aktora zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J03 | 30 Amp Ružová | Prívesný vozík | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J04 | 25 Amp Prírodná | Uzol dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J05 | 25 Amp Prírodná | Uzol dverí pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J06 | 40 A zelená | Čerpadlo proti zablokovaniu bŕzd/systém kontroly stability | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J07 | 30 Amp Ružová | Ventil proti zablokovaniu bŕzd/systém kontroly stability | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J08 | 40 A zelená | Elektrické sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J09 | 30 Amp Ružová | Elektrická brzda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J10 | 30 Amp Ružová | Kontakt relé stierača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J11 | 30 Amp Ružová | Modul riadenia systému prevodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J12 | 30 Amp Ružová | Umývačka zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J13 | 60 A žltá | Odber po vypnutí hlavného zapaľovania (IOD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J14 | 20 A modrá | Svetlá pre príves/Lampy na parkovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J15 | 40 A zelená | Predný ventilátor/ventilátor kabíny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J17 | 40 A zelená | Elektromagnet štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J18 | 20 A modrá | Modul riadenia systému prevodu/Priepustnosť modulu riadenia systému prevodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J19 | 60 A žltá | Motor ventilátora chladiča vysoký/nízky motor ventilátora chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J20 | 30 Amp Ružová | Predný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J21 | 20 A modrá | Ovládanie predného/zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J22 | 25 Amp Prírodná | Modul otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M1 | 15 A modrá | Brzdové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2 | 20 A žltá | Elektronický diferenciál s obmedzeným sklzom/pneumatické odpruženie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M3 | 20 A žltá | Relé odblokovania/dRL zdvíhacieho veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M5 | 25 Amp Prírodná | Inverter 115 V AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M6 | 20 A žltá | Senzor dažďa/zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M7 | 20 A žltá | Napájací zdroj č. 2 (prepínateľný) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M8 | 20 A žltá | Vyhrievané predné sedadlo a volant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Štrbina | Poistka s kartušou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M9 | 20 A žltá | Vyhrievané zadné sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M10 | 15 A modrá | Video/univerzálny mechanizmus na otváranie garážových dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M11 | 10 A červená | Kúrenie, vetranie a klimatizácia (systém riadenia klímy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M12 | 30 A zelená | Rádio/zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M13 | 20 A žltá | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M14 | 20 A žltá | Kamera na cúvanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M15 | 20 A žltá | Modul(y) vyhrievaných sedadiel/adaptívny tempomat/audio telematika/relé denných svetiel/modul pneumatického odpruženia/sada smeroviek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M16 | 10 A červená | Kontrolér zariadení na zadržiavanie pasažierov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M18 | 15 A modrá | Brzdové svetlo (2012, 2013) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M19 | 25 Amp Prírodná | Automatické deaktivovanie 1 a 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20 | 15 A modrá | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M21 | 20 A žltá | Automatické deaktivovanie 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M22 | 10 A červená | Klakson (nízky/vysoký) — pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M23 | 10 A červená | Klakson (nízky/vysoký) — ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M24 | 25 Amp Prírodná | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M25 | 20 A žltá | Výstup motora čerpadlo paliva/čerpadlo na zdvih naftu (len export) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M26 | 10 A červená | Banka spínačov dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M27 | 10 A červená | Spínač zapaľovania/modul bezdrôtového ovládania/modul bezkľúčového prístupu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M28 | 15 A modrá | Kontrolér systému prevodovky/kontrolér prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M29 | 10 A červená | Monitor tlaku pneumatík | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M30 | 15 A modrá | Diagnostický konektor J1962 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M31 | 20 A žltá | Záložné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M32 | 10 A červená | Kontrolér zariadení na zadržiavanie pasažierov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M33 | 10 A červená | Kontrolér systému prevodovky/kontrolér prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M34 | 10 A červená | Modul parkovacej asistencie/modul klimatizačného systému/infrarový senzor/modul kompas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M35 | 15 A modrá | Svetlá zadnej polohy ľavé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M36 | 20 A žltá | Napájací konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M37 | 10 A červená | Systém proti zablokovaniu bŕzd/modul systému kontroly stability/senzor spínača brzdového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M38 | 25 Amp Prírodná | Všetky zámky a odomykanie dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Dodge Durango
Vzťahuje sa na nové vozidlá v rokoch:
2014.

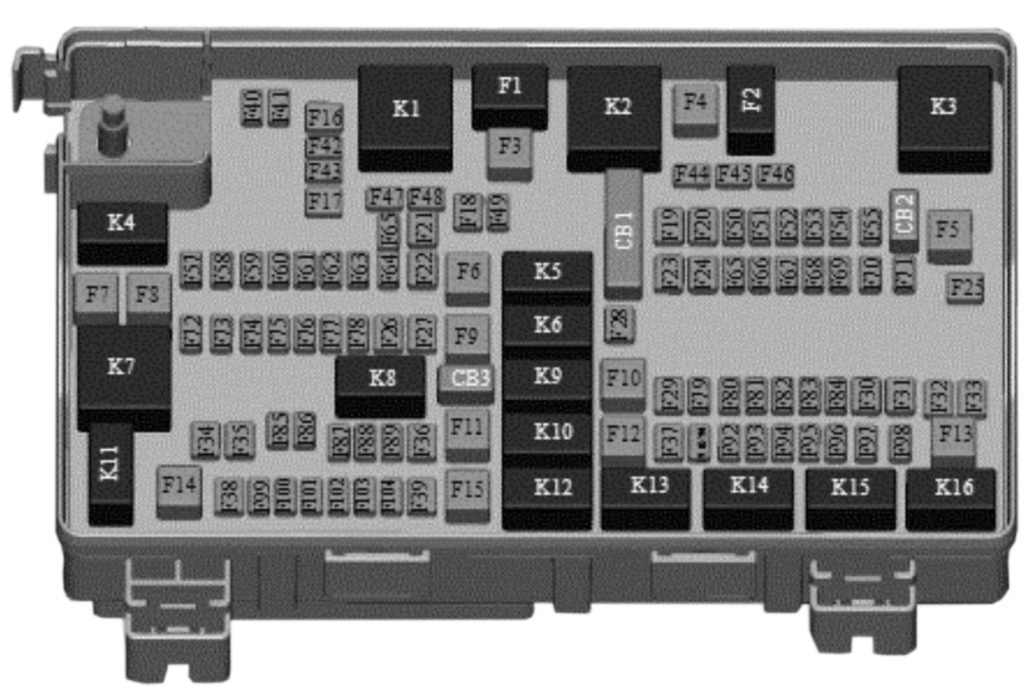

Centrum distribúcie napájania
Popis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo dutiny každej poistky vytlačené na vnútornom veku.
| Diera | Poistka s kartridžou | Mikro poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diera | Poistka s kartridžou | Mikro poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 60 A žltá | Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 40 A zelená | Kompresor pneumatického odpruženia — ak je prítomný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 40 A zelená | Čerpadlo proti zablokovaniu bŕzd / elektronická kontrola stability | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40 A zelená | Elektromagnet štartéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 40 A zelená | Senzory emisií (iba dieselový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | 40 A zelená | Ohrievač na naftu (iba dieselový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 40 A zelená | Kontrolór karosérie / vonkajšie osvetlenie #2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 30 Amp Ružová | Elektrická brzda pre ťahanie prívesu — v závislosti od vybavenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 40 A zelená | Kontrolór karosérie #3 / vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 A zelená | Predný ventilátor motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 40 A zelená | Kontrolór karosérie #4 / bloky napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 30 Amp Ružová | Uvoľnenie opierky hlavy – ak je prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 Amp Ružová | Modul dverí pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 A modrá | Modul riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 30 Amp Ružová | Kontrolór karosérie #1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30 Amp Ružová | Modul dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 30 Amp Ružová | Predné stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 30 Amp Ružová | Systém proti zablokovaniu / modul kontroly stability / ventily | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 20 A modrá | Zadné svetlá prívesu — ak sú prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 A modrá | Zádržné svetlá pre ťahanie prívesu — ak sú prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 30 Amp Ružová | Pri ťahacom háku prívesu – ak je prítomný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 30 Amp Ružová | Modul riadenia systému trakcie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 30 Amp Ružová | Kontrola mechanizmu diferenciálu s obmedzeným sklzom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 30 Amp Ružová | Otváracia strecha — ak je prítomná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 Amp Ružová | Zadné odmrazovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 30 Amp Ružová | Zadný ventilátor – ak je prítomný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 Amp Ružová | Inverter výkonu 115 V AC — ak je prítomný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 30 Amp Ružová | Elektrické dvere — ak sú prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 10 A červená | Denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 20 A žltá | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 10 A červená | Diagnostický port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 10 A červená | Monitor tlaku pneumatík – ak je prítomný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 10 A červená | Integrovaná riadiaca jednotka / kontrola klímy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 20 A žltá | Modul riadenia pneumatického odpruženia — ak je prítomný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 10 A červená | Modul zámku zapaľovania / zapaľovanie bez kľúča / zablokovanie stĺpika riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | 5 A Hnedá | Senzor tyče | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 20 A žltá | Ťahanie prívesu — smerovky/stop svetlá vľavo — ak sú prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlava | Kartušová poistka | Mikro poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F56 | 15 A modrá | Dodatočný obsah (iba motor Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | 15 A modrá | Prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | 10 A červená | Čistiaca pumpa (iba motor Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | 15 A modrá | Modul riadenia prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | 10 A červená | Spojka klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | 20 A žltá | Zapaľovacie cievky (plyn), ohrievač močoviny (diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | 25 Amp Prírodná | Vstrekovače paliva / trakčný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F66 | 10 A červená | Spínače otváracej strechy / okna pasažiera / senzor dažďa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F67 | 15 A modrá | CD/DVD/modul hands-free Bluetooth – ak je prítomný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F68 | 20 A žltá | Motor zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F70 | 20 A žltá | Motor palivovej pumpy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F71 | 30 A zelená | Audio zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F73 | 15 A modrá | HID svetlomety vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F74 | 20 A žltá | Pumpa na podtlak bŕzd — ak je prítomná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F76 | 10 A červená | Systém proti zablokovaniu bŕzd / elektronická kontrola stability | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F77 | 10 A červená | Modul riadenia trakčného systému / modul odpojenia prednej nápravy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F78 | 10 A červená | Modul riadenia motora / elektrický posilňovač riadenia – v závislosti od výbavy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F80 | 10 A červená | Univerzálny mechanizmus na otváranie garážových dverí / kompas / modul proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | 20 A žltá | Osvetlenie odbočovania/stopu prívesu vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | 10 A červená | Modul riadenia stĺpika riadenia/ tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | 10 A červená | Dvierka palivovej nádrže | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | 15 A modrá | Spínač palubnej dosky / prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | 10 A červená | Modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F86 | 10 A červená | Modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | 10 A červená | Pneumatické odpruženie — ak je prítomné / príves na ťahanie / modul riadenia stĺpika riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | 15 A modrá | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90/F91 | 20 A žltá | Pri napájacom háku (zadné sedadlá) podľa výberu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F92 | 10 A červená | Zadné svetlo konzoly — ak je prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F93 | 20 A žltá | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | 10 A červená | Modul prevodovky / poistková skrinka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F95 | 10 A červená | Kamera na cúvanie / Asistent parkovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F96 | 10 A červená | Spínač vyhrievania zadného sedadla / nabíjač lampy flash – ak je prítomný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F97 | 25 Amp Prírodná | Vyhrievané zadné sedadlá a vyhrievaný volant – v závislosti od výbavy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F98 | 25 Amp Prírodná | Vyhrievané predné sedadlá — ak sú prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F99 | 10 A červená | Modul klimatizácie / systémy asistencie vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F100 | 10 A červená | Aktívne tlmenie — ak je prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F101 | 15 A modrá | Elektrochromatické zrkadlo / inteligentné svetlomety – ak sú prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | 10 A červená | Vyhrievanie kabíny (iba motor Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F104 | 20 A žltá | Napájacie zásuvky (palubná doska / stredová konzola) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Dodge Durango
Týka sa nových vozidiel v rokoch:
2015.
Centrum distribúcie energie
Popis poistky a zariadenia môže byť vytlačený na vnútornom boku, v treťom prípade je číslo dutiny každého používateľa vytlačené na vnútornom boku.
| Diera | Kartušová poistka | Mikro poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diera | Kartušová poistka | Mikro poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 60 A žltá | — | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 40 A zelená | — | Kompresor pneumatického odpruženia — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 40 A zelená | — | Čerpadlo proti zablokovaniu / elektronická kontrola stability | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40 A zelená | — | Elektromagnet štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 20 A modrá | — | Senzory emisií (iba dieselový motor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | 30 Amp Ružová | — | Ohrievač paliva (iba dieselový motor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 40 A zelená | — | Kontrolér karosérie / vonkajšie osvetlenie #2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 30 Amp Ružová | — | Elektrická brzda pre ťahanie prívesu — v závislosti od vybavenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 40 A zelená | — | Kontrolér karosérie #3 / Blokovanie napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 A zelená | — | Ventilátor predného motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 40 A zelená | — | Kontrolér karosérie #4 / Vnútorné svetlá #2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 30 Amp Ružová | — | Lavalampada svetlometov — ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 20 A modrá | — | Elektromagnet opierky hlavy — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 Amp Ružová | — | Modul dverí pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 A modrá | — | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 30 Amp Ružová | — | Vnútorné osvetlenie #1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30 Amp Ružová | — | Modul dverí vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 30 Amp Ružová | — | Predné stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 30 Amp Ružová | — | Systém proti zablokovaniu/modul kontroly stability/ventily | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 20 A modrá | — | Svetlá cúvania prívesu — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 A modrá | — | Parkovacie svetlá pre ťahanie prívesu — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 30 Amp Ružová | — | Zásuvka ťahania prívesu – ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 30 Amp Ružová | — | Modul riadenia systému prenosu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 30 Amp Ružová | — | Kontrola mechanizmu diferenciálu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 30 Amp Ružová | — | Otvárateľná strecha — ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 Amp Ružová | — | Lavalampada zadná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 25 A Čistá | — | Motor zadného stierača — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 Amp Ružová | — | Inverter výkonu 115 V AC — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 30 Amp Ružová | — | Elektrické dvere — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | — | 10 A červená | Denné svetlá/úprava svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | — | 20 A žltá | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | — | 10 A červená | Diagnostický port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | — | 10 A červená | Monitorovanie tlaku pneumatík – ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | — | 10 A červená | Integrovaná riadiaca jednotka / kontrola klímy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | — | 20 A žltá | Modul riadenia pneumatického odpruženia — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | — | 15 A modrá | Modul riadiacej jednotky zapaľovania / zapaľovanie bez kľúča / blokovanie stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | — | 5 A Tan | Senzor batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | — | 20 A žltá | Ťahanie prívesu — smerovky/brzdy vľavo — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | — | 10 A červená | DTV / DSRC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diera | Kartušová poistka | Mikro poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F56 | — | 15 A modrá | Dodatočný obsah (iba motor Diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | — | 15 A modrá | HID svetlomet ľavý – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | — | 10 A červená | Čistiaca pumpa (iba motor Diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | — | 15 A modrá | Modul riadenia prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | — | 10 A červená | Modul riadenia prevodovky/senzor PM (iba motor Diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | — | 10 A červená | Spojka klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | — | 20 A žltá | Zapaľovacie cievky (plyn), ohrievač močoviny (diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | — | 25 A čistá | Vstrekovače paliva / systém prenosu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F66 | — | 10 A červená | Spínače strešného okna / okna spolujazdca / senzor dažďa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F67 | — | 15 A modrá | Modul hands-free CD/DVD/Bluetooth (ak je prítomný) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F68 | — | 20 A žltá | Motor stierača zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F69 | — | 15 A modrá | Kanál Spotlight – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F70 | — | 20 A žltá | Motor palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F71 | — | 30 A zelená | Audio zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F73 | — | 15 A modrá | HID svetlomet pravý – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F74 | — | 20 A žltá | Pumpa podtlaku bŕzd — ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F76 | — | 10 A červená | Systém ABS/elektronická kontrola stability | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F77 | — | 10 A červená | Modul riadenia systému prenosu/modul odpojenia prednej nápravy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F78 | — | 10 A červená | Modul riadenia motora/elektrická asistencia riadenia – v závislosti od výbavy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F80 | — | 10 A červená | Univerzálny mechanizmus na otváranie garážových dverí / kompas / modul proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | — | 20 A žltá | Svetlá smeru/jednotlivé brzdy prívesu vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | — | 10 A červená | Modul riadenia stĺpika riadenia/ tempomat | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | — | 10 A červená | Dvere palivovej nádrže | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | — | 15 A modrá | Spínač palubnej dosky/prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | — | 10 A červená | Modul airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F86 | — | 10 A červená | Modul airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | — | 10 A červená | Pneumatické odpruženie — v závislosti od výbavy / ťahanie prívesu / modul riadenia stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | — | 15 A modrá | Prístrojový panel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90/F91 | — | 20 A žltá | Napájací zdroj (zadné sedadlá) podľa výberu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F92 | — | 10 A červená | Zadné svetlo konzoly — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F93 | — | 20 A žltá | Zapaľovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | — | 10 A červená | Modul prevodovky / reduktor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F95 | — | 10 A červená | Zadná kamera / ParkSense® | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F96 | — | 10 A červená | Spínač vyhrievania zadného sedadla / nabíjačka bleskovej lampy – ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F97 | — | 20 A žltá | Vyhrievané zadné sedadlá a vyhrievaný volant – v závislosti od výbavy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F98 | — | 20 A žltá | Vyhrievané predné sedadlá — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F99 | — | 10 A červená | Modul klimatizácie / systémy asistencie vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F100 | — | 10 A červená | Aktívne utlmenie — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F101 | — | 15 A modrá | Elektrochromatické zrkadlo/ inteligentné diaľkové svetlá — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | — | 10 A červená | Ohrievač kabíny (iba motor Diesel)/vykurovanie, ventilácia a klimatizácia vzadu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F104 | — | 20 A žltá | Napájacie dvere (palubná doska/centrálna konzola) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Dodge Durango
Týka sa nových vozidiel v rokoch:
2016, 2017, 2018.
Centrum distribúcie napájania
Popis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo dutiny každej poistky vytlačené na vnútornom veku.
| Diera | Poistka s kartúšou | Mikro poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diera | Poistka s kartúšou | Mikro poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 60 A žltá | — | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 40 A zelená | — | Kompresor pneumatického odpruženia — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 40 A zelená | — | Čerpadlo proti zablokovaniu / elektronická kontrola stability | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 30 Amp Ružová | — | Elektromagnet štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | 30 Amp Ružová | — | Zahrievač na naftu (iba motor Diesel) / čerpadlo podtlaku bŕzd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 40 A zelená | — | Kontrolér karosérie / vonkajšie osvetlenie #2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 30 Amp Ružová | — | Elektrická brzda pre ťahanie prívesu — v závislosti od výbavy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 40 A zelená | — | Kontrolér karosérie #3 / Bloky napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 A zelená | — | Predný motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 40 A zelená | — | Kontrolér karosérie #4 / Vonkajšie osvetlenie #1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 30 Amp Ružová | — | Lavalampy svetlometov — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 20 A modrá | — | Elektromagnet opierky hlavy — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 Amp Ružová | — | Modul dverí pre cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 A modrá | — | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 30 Amp Ružová | — | Vnútorné osvetlenie #1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30 Amp Ružová | — | Modul dverí pre vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 30 Amp Ružová | — | Predné stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 30 Amp Ružová | — | Systém proti zablokovaniu / modul kontroly stability / ventily | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 20 A modrá | — | Zadné svetlá pre cúvanie prívesu — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 A modrá | — | Parkovacie svetlá pre ťahanie prívesu — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 30 Amp Ružová | — | Pri ťahacom háku prívesu – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 30 Amp Ružová | — | Modul riadenia systému trakcie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 30 Amp Ružová | — | Ovládanie mechanizmu diferenciálu s obmedzeným sklzom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 30 Amp Ružová | — | Otváracia strecha — ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 Amp Ružová | — | Ohrievač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 25 A Čistá | — | Motor zadného ventilátora — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 Amp Ružová | — | Inverter výkonu 115 V AC — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 30 Amp Ružová | — | Elektrické dvere — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | — | 10 A červená | Denné svetlá / vyrovnávanie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | — | 20 A žltá | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | — | 10 A červená | Diagnostický port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | — | 10 A červená | Integrovaná riadiaca jednotka / klimatická kontrola | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | — | 20 A žltá | Modul riadenia pneumatického odpruženia — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | — | 15 A modrá | Modul uzlového zapalovania / zapalovanie bez kľúča / zamykanie stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | — | 5 A Hnedá | Senzor batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | — | 20 A žltá | Ťahanie prívesu — smerovky/stop svetlá vľavo — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | — | 15 A modrá | Prídavný obsah (iba motor Diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | — | 20 A žltá | Senzor NOx | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | — | 15 A modrá | Svetlá HID vľavo – ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cavita | Poistka s kartúšou | Mikro poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F59 | — | 10 A červená | Čistiaca pumpa (iba motor Diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | — | 15 A modrá | Modul riadenia prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | — | 10 A červená | Modul riadenia prevodovky / senzor PM (iba motor Diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | — | 10 A červená | Spojka klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | — | 20 A žltá | Zapaľovacie cievky (plyn), ohrievač močoviny (diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | — | 25 A čistá | Vstrekovače paliva / systém trakcie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F66 | — | 10 A červená | Spínače strešného okna / okno pasažiera / senzor dažďa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F67 | — | 15 A modrá | CD/DVD/modul hands-free Bluetooth – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F68 | — | 20 A žltá | Motor stierača zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F69 | — | 15 A modrá | Kanál Spotlight – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F70 | — | 20 A žltá | Motor palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F71 | — | 30 A zelená | Audio zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F72 | — | 10 A červená | PCM (ak je prítomný) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F73 | — | 15 A modrá | Pravý HID svetlomet – ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F75 | — | 10 A červená | Kontrola duálnej batérie (ak je prítomná) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F76 | — | 10 A červená | Systém ABS / elektronická kontrola stability | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F77 | — | 10 A červená | Modul riadenia systému trakcie / modul odpojenia prednej nápravy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F78 | — | 10 A červená | Modul riadenia motora / elektrický posilňovač riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F80 | — | 10 A červená | Univerzálny mechanizmus na otváranie garážových dverí / kompas / modul proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | — | 20 A žltá | Svetlá smeru/stopu prívesu vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | — | 10 A červená | Modul riadenia stĺpika riadenia / tempomat / DTV | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | — | 10 A červená | Dvere palivovej nádrže | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | — | 15 A modrá | Spínač palubnej dosky / prístrojový panel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | — | 10 A červená | Modul airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F86 | — | 10 A červená | Modul airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | — | 10 A červená | Pneumatické odpruženie — v závislosti od výbavy / ťahanie prívesu / modul riadenia stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | — | 15 A modrá | Prístrojový panel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90/F91 | — | 20 A žltá | Pri pripojení napájania (zadné sedadlá) na výber | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F92 | — | 10 A červená | Zadné svetlo konzoly — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F93 | — | 20 A žltá | Zapaľovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | — | 10 A červená | Modul prevodovky / prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F95 | — | 10 A červená | Zadná kamera / ParkSense | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F96 | — | 10 A červená | Spínač vyhrievania zadného sedadla / nabíjačka blikača – ak je prítomná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F97 | — | 20 A žltá | Vyhrievané zadné sedadlá a vyhrievaný volant – v závislosti od výbavy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F98 | — | 20 A žltá | Vyhrievané predné sedadlá — ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F99 | — | 10 A červená | Modul klimatizácie / systémy asistencie vodiča / DSRC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F100 | — | 10 A červená | Aktívne tlmenie — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F101 | — | 15 A modrá | Elektrochromatické zrkadlo / inteligentné svetlá – ak sú prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | — | 10 A červená | Ohrievač kabíny (iba motor Diesel) / vyhrievanie, ventilácia a klimatizácia vzadu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F104 | — | 20 A žltá | Napájacie zásuvky (palubná doska / stredová konzola) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Dodge Durango
Týka sa nových vozidiel v rokoch:
2019.
Centrum distribúcie napájania
Popis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo dutiny každej poistky vytlačené na vnútornom veku.
| Hlava | Kartušová poistka | Mikro poistka | Popis |
|---|---|---|---|
| Hlava | Kartušová poistka | Mikro poistka | Popis |
| F03 | 60 A žltá | – | Ventilátor chladiča — ak je prítomný |
| F05 | 40 A zelená | – | Kompresor pneumatického odpruženia — ak je prítomný |
| F06 | 40 A zelená | – | Čerpadlo proti zablokovaniu / elektronická kontrola stability |
| F07 | 30 Amp Ružová | – | Elektromagnet štartovacieho motora |
| F09 | 30 Amp Ružová | – | Ohrievač na naftu (iba motor Diesel) / čerpadlo podtlaku bŕzd |
| F10 | 40 A zelená | – | Kontrolór karosérie / Vonkajšie osvetlenie #2 |
| F11 | 30 Amp Ružová | – | Elektrická brzda pre ťahanie prívesu — v závislosti od výbavy |
| F12 | 40 A zelená | – | Kontrolór karosérie #3 / Zámky napájania |
| F13 | 40 A zelená | – | Predná časť motora ventilátora |
| F14 | 40 A zelená | – | Kontrolór karosérie #4 / Vonkajšie osvetlenie #1 |
| F15 | 40 A zelená | – | Čerpadlo chladenia motora LTR (radiátor s nízkou teplotou) — ak je prítomné |
| F17 | 30 Amp Ružová | – | Lavalampa svetlometov — ak je prítomná |
| F19 | 20 A modrá | – | Elektromagnet opierky hlavy — ak je prítomný |
| F20 | 30 Amp Ružová | – | Modul dverí pasažiera |
| F22 | 20 A modrá | – | Modul riadenia motora |
| F23 | 30 Amp Ružová | – | Vnútorné osvetlenie #1 |
| F24 | 30 Amp Ružová | – | Modul dverí vodiča |
| F25 | 30 Amp Ružová | – | Predné stierače |
| F26 | 30 Amp Ružová | – | Modul proti zablokovaniu / kontrola stability, ECU a ventily |
| F28 | 20 A modrá | – | Osvetlenie cúvania prívesu — ak je prítomné |
| F29 | 20 A modrá | – | Osvetlenie polohy pre ťahanie prívesu — ak je prítomné |
| F30 | 30 Amp Ružová | – | Ťahanie prívesu (zásuvka) / ťahanie prívesu (elektrická brzda oddelená) / ťahanie prívesu (BUX) — v závislosti od výbavy |
| F32 | 30 Amp Ružová | – | Modul riadenia systému prenosu |
| F34 | 30 Amp Ružová | – | Kontrola diferenciálu s preklzom — ak je prítomná |
| F35 | 30 Amp Ružová | – | Otvárateľná strecha — ak je prítomná |
| F36 | 30 Amp Ružová | – | Zadné odmrazovanie |
| F37 | 25 A Priesvitná | – | Motor zadného ventilátora — ak je prítomný |
| F38 | 30 Amp Ružová | – | Inverter 115 V AC — ak je prítomný |
| F39 | 30 Amp Ružová | – | Elektrické dvere — ak sú prítomné |
| F40 | – | 10 A červená | Denné svetlá / vyrovnávanie svetlometov |
| F42 | – | 20 A žltá | Klakson |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnedá | Počítačová bezpečnostná brána |
| F49 | – | 10 A červená | Integrovaný stredový komín / klimatizácia |
| F50 | – | 20 A žltá | Modul riadenia pneumatického odpruženia / diferenciál s preklzom — v závislosti od výbavy |
| F51 | – | 15 A modrá | MOZZO KIN/RF/zámok stĺpika riadenia — ak je prítomný |
| F53 | – | 20 A žltá | Ťahanie prívesu — smerovky / stop na ľavej strane — ak sú prítomné |
| F56 | – | 15 A modrá | Dodatočný obsah (iba motor Diesel) |
| F57 | – | 20 A žltá | Senzor NOX — ak je prítomný |
| F58 | – | 15 A modrá | Svetlá HID vľavo — ak sú prítomné |
| Cavità | Fusibile a cartuccia | Microfusibile | Popis |
|---|---|---|---|
| F59 | – | 10 A červená | Čistička (len Diesel motor) |
| F60 | – | 15 A modrá | Modul riadenia prevodovky |
| F61 | – | 10 A červená | Modul riadenia prevodovky / senzor PM (len Diesel motor) |
| F62 | – | 10 A červená | Spojka klimatizácie |
| F63 | – | 20 A žltá | Zapaľovacie cievky / kondenzátory zapaľovacích cievok / aktor ventilu s krátkym zdvihom — v závislosti od výbavy (Plyn) Ohrievač močoviny (Diesel) |
| F64 | – | 25 A Priehľadná | Palivové vstrekovače / systém prenosu |
| F66 | – | 10 A červená | Otvárateľná strecha / senzor dažďa / vnútorné zrkadlo / USB port / DSCR / DTV — v závislosti od výbavy |
| F67 | – | 15 A modrá | CD/DVD/UCI/USB nabíjací port |
| F68 | – | 20 A žltá | Motor zadného stierača |
| F69 | – | 15 A modrá | Kanál Spotlight — ak je prítomný |
| F70 | – | 20 A žltá | Motor palivovej pumpy |
| F71 | – | 30 A zelená | Zosilňovač / ANCM — ak je prítomný |
| F72 | – | 10 A červená | ECM |
| F73 | – | 15 A modrá | HID svetlomet pravý — ak je prítomný |
| F75 | – | 10 A červená | Kontrola dvoch batérií — ak je prítomná |
| F76 | – | 10 A červená | Systém ABS / elektronická kontrola stability |
| F77 | – | 10 A červená | Modul riadenia systému prevodovky / modul odpojenia prednej osi — v závislosti od výbavy |
| F78 | – | 10 A červená | Modul riadenia motora / elektrický posilňovač riadenia |
| F80 | – | 10 A červená | Univerzálny mechanizmus otvárania dverí garáže / modul proti krádeži — v závislosti od výbavy / siréna — v závislosti od výbavy |
| F81 | – | 20 A žltá | Svetlá smerovky / brzdové svetlo vpravo pre ťahanie prívesu — ak sú prítomné |
| F82 | – | 10 A červená | Modul riadenia stĺpika riadenia / tempomat / DTV — v závislosti od výbavy |
| F83 | – | 10 A červená | Dvierka paliva |
| F84 | – | 15 A modrá | Prístrojový panel |
| F85 | – | 10 A červená | Modul airbagu |
| F86 | – | 10 A červená | Modul airbagu |
| F87 | – | 10 A červená | Pneumatické odpruženie — ak je prítomné |
| F88 | – | 15 A modrá | Prístrojový panel / SGW / ITBM — ak je prítomný |
| F90/F91 | – | 20 A žltá | Napájací zdroj (zadné sedadlá) na výber |
| F92 | – | 10 A červená | Zadné svetlo konzoly — ak je prítomné |
| F93 | – | 20 A žltá | Zapaľovač |
| F94 | – | 10 A červená | Modul prevodovky / prevodová skrinka |
| F95 | – | 10 A červená | Zadná kamera / senzor mŕtveho uhla — ak je prítomný |
| F96 | – | 10 A červená | Spínač vyhrievania zadného sedadla / nabíjač lampy s bleskom — ak je prítomný |
| F97 | – | 20 A žltá | Vyhrievané zadné sedadlá a vyhrievaný volant — ak sú prítomné |
| F98 | – | 20 A žltá | Vetrané sedadlá / vyhrievané predné sedadlá — ak sú prítomné |
| F99 | – | 10 A červená | Modul klimatizačných systémov / asistencie vodiča / HALF / asistencie pri parkovaní |
| F100 | – | 10 A červená | Aktívne tlmenie — ak je prítomné |
| F101 | – | 15 A modrá | Senzor teploty / vlhkosti v aute |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | Vyhrievanie kabíny (len diesel motor) / zadný HVAC systém — v závislosti od výbavy ‘ |
| F104 | – | 20 A žltá | Napájacie porty (prístrojová doska / stredová konzola / batožinový priestor — v závislosti od výbavy) |
Schéma poistiek a relé – Dodge Durango
Týka sa nových vozidiel v rokoch:
2020.
Centrum distribúcie napájania
Popis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo dutiny každej poistky vytlačené na vnútornom veku.
| Priehlbina | Poistka s kartridžom | Microfusibile | Popis |
| Priehlbina | Poistka s kartridžom | Microfusibile | Popis |
| F03 | 60 A žltá | – | Ventilátor chladiča — ak je prítomný |
| F05 | 40 A zelená | – | Kompresor pneumatického odpruženia — ak je prítomný |
| F06 | 40 A zelená | – | ABS čerpadlo |
| F07 | 30 Amp Ružová | – | Elektromagnet štartéra |
| F09 | 30 Amp Ružová | – | Zahrievač paliva (iba naftový motor)/čerpadlo podtlaku bŕzd |
| F10 | 40 A zelená | – | CBC #2/Exteriérové osvetlenie |
| F11 | 30 Amp Ružová | – | Elektrická brzda pre ťahanie prívesu — v závislosti od výbavy |
| F12 | 40 A zelená | – | CBC #3/Blokovanie napájania |
| F13 | 40 A zelená | – | Predná časť motora ventilátora |
| F14 | 40 A zelená | – | Kontrolór karosérie #4/Exteriérové osvetlenie #1 |
| F15 | 40 A zelená | – | Radiátor s nízkou teplotou (LTR) Čerpadlo chladenia motora — v závislosti od výbavy |
| F17 | 30 Amp Ružová | – | Lavalampada svetlometov — ak je prítomná |
| F19 | 20 A modrá | – | Elektromagnet opierky hlavy — ak je prítomný |
| F20 | 30 Amp Ružová | – | Modul dverí pre cestujúcich |
| F22 | 20 A modrá | – | Modul riadenia motora |
| F23 | 30 Amp Ružová | – | CBC #1/Interné osvetlenie |
| F24 | 30 Amp Ružová | – | Modul dverí pre vodiča |
| F25 | 30 Amp Ružová | – | Predné stierače |
| F26 | 30 Amp Ružová | – | Ventily ESP/ECU |
| F28 | 20 A modrá | – | Zadné svetlá prívesu — ak sú prítomné |
| F29 | 20 A modrá | – | Parkovacie svetlá prívesu — ak sú prítomné |
| F30 | 30 Amp Ružová | – | Ťahanie prívesu (zásuvka) / ťahanie prívesu (elektrická brzda oddelená) / ťahanie prívesu (BUX) — v závislosti od výbavy |
| F32 | 30 Amp Ružová | – | Modul riadenia systému trakcie |
| F34 | 30 Amp Ružová | – | Kontrola mechanizmu diferenciálu s preklzom — ak je prítomná |
| F35 | 30 Amp Ružová | – | Otvárateľná strecha — ak je prítomná |
| F36 | 30 Amp Ružová | – | Zadné svetlá/elektronické osvetlenie (EBL) |
| F37 | 25 A Čistá | – | Motor zadného ventilátora — ak je prítomný |
| F38 | 30 Amp Ružová | – | Inverter 115 V AC — ak je prítomný |
| F39 | 30 Amp Ružová | – | Elektrické dvere — ak sú prítomné |
| F40 | – | 10 A červená | Denné svetlá/regulácia svetlometov |
| F42 | – | 20 A žltá | Klakson |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnedá | Bezpečnostná brána IT |
| F49 | – | 10 A červená | Integrovaný centrálny komín/klimatizácia |
| F50 | – | 20 A žltá | Modul riadenia pneumatického odpruženia/diferenciálu s preklzom – v závislosti od výbavy |
| F51 | – | 15 A modrá | PIASTA KIN/RF/zámok stĺpika riadenia — ak je prítomný |
| F53 | – | 20 A žltá | Ťahanie prívesu — smerovky/brzda ľavá — ak sú prítomné |
| F56 | – | 15 A modrá | PCM |
| F57 | – | 20 A žltá | Senzor NOX/Senzor PM/Zahrievač paliva |
| F58 | – | 15 A modrá | HID svetlomety ľavé — ak sú prítomné |
| Priehlbina | Patrónová poistka | Microfusibile | Popis |
| F59 | – | 10 A červená | Relé čerpadiel SCR |
| F60 | – | 15 A modrá | Modul riadenia prevodovky |
| F61 | – | 10 A červená | Modul riadenia prevodovky/senzor PM (iba motor Diesel) |
| F62 | – | 10 A červená | Spojka klimatizácie |
| F63 | – | 20 A žltá | Cievky zapaľovania / Kondenzátory cievok zapaľovania / Aktuátor ventilu s krátkym zdvihom — v závislosti od výbavy (Plyn) Ohrievač močoviny (Diesel) |
| F64 | – | 25 A čisto | Vstrekovače paliva/systém trakcie |
| F66 | – | 10 A červená | Otvárateľná strecha/senzor dažďa/zrkadlo vnútorné/USB port/DSCR/DTV — v závislosti od výbavy |
| F67 | – | 15 A modrá | CDM/UCI/USB port |
| F68 | – | 20 A žltá | Motor zadného stierača |
| F69 | – | 15 A modrá | Kanál Spotlight — ak je prítomný |
| F70 | – | 20 A žltá | Motor palivového čerpadla |
| F71 | – | 30 A zelená | Zosilňovač/ANCM — ak je prítomný |
| F72 | – | 10 A červená | ECM/PCM |
| F73 | – | 15 A modrá | HID svetlomet pravý — ak je prítomný |
| F75 | – | 10 A červená | Kontrola dvoch batérií — ak je prítomná |
| F76 | – | 10 A červená | Systém ABS/elektronická kontrola stability |
| F77 | – | 10 A červená | Modul riadenia systému trakcie/modul odpojenia prednej nápravy — v závislosti od výbavy |
| F78 | – | 10 A červená | Modul riadenia motora (ECM)/elektrický posilňovač riadenia/PCM |
| F80 | – | 10 A červená | Univerzálny mechanizmus otvárania garážových dverí/modul proti krádeži — v závislosti od výbavy/siréna — v závislosti od výbavy |
| F81 | – | 20 A žltá | Svetlá smerovky/brzda vpravo pre ťahanie prívesu — ak sú prítomné |
| F82 | – | 10 A červená | Modul riadenia stĺpika riadenia/cruise control/DTV — v závislosti od výbavy |
| F83 | – | 10 A červená | Dvere palivovej nádrže |
| F84 | – | 15 A modrá | Prístrojový panel |
| F85 | – | 10 A červená | Modul airbagu |
| F86 | – | 10 A červená | Modul airbagu |
| F87 | – | 10 A červená | Pneumatické odpruženie — ak je prítomné |
| F88 | – | 15 A modrá | Prístrojový panel/SGW/ITBM — ak je prítomný |
| F90/F91 | – | 20 A žltá | Napájací zdroj (zadné sedadlá) na výber |
| F92 | – | 10 A červená | Zadné svetlo konzoly — ak je prítomné |
| F93 | – | 20 A žltá | Zapaľovač |
| F94 | – | 10 A červená | Modul prevodovky/prevodovky |
| F95 | – | 10 A červená | Zadná kamera/senzor mŕtveho uhla — ak je prítomný |
| F96 | – | 10 A červená | Spínač vyhrievania zadného sedadla / nabíjač lampy flash — ak je prítomný |
| F97 | – | 20 A žltá | Vyhrievané zadné sedadlá a vyhrievaný volant — ak je prítomný |
| F98 | – | 20 A žltá | Vetrané sedadlá/vyhrievané predné sedadlá — ak sú prítomné |
| F99 | – | 10 A červená | Modul klimatizačných systémov/asistencie vodiča/HALF/asistencia pri parkovaní |
| F100 | – | 10 A červená | Aktívne tlmenie — ak je prítomné |
| F101 | – | 15 A modrá | HI-Travi ECCM/SMRT |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | Ohrievač kabíny (iba motor Diesel)/vykurovanie, ventilácia a klimatizácia zadné — v závislosti od výbavy |
| F104 | – | 20 A žltá | Napájacie dvere (prístrojová doska/stredová konzola/zadný kufor — v závislosti od výbavy) |
Schéma poistiek a relé – Dodge Durango
Týka sa nových vozidiel v rokoch:
2021.
Centrum distribúcie napájania
Popis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo dutiny každej poistky vytlačené na vnútornom veku.
| Priehradka | Patrónová poistka | Microfusibile | Popis |
| * Ak je súčasťou štandardnej výbavy | |||
| Priehradka | Patrónová poistka | Microfusibile | Popis |
| * Ak je súčasťou štandardnej výbavy | |||
| F01 | – | – | Rezervný |
| F02 | – | – | Rezervný |
| F03 | 60 A žltá | – | Ventilátor chladiča* |
| F04 | 60 A žltá | – | Čerpadlo ESC BEZ SRT |
| F05 | 40 A zelená | – | Kompresor pneumatického odpruženia* |
| F06 | 40 A zelená | – | Čerpadlo ABS SRT |
| F07 | 30 Amp Ružová | – | Elektromagnet štartéra |
| F08 | – | – | Rezervný |
| F09 | 30 Amp Ružová | – | Ohrievač paliva (len dieselový motor)/čerpadlo podtlaku bŕzd* |
| F10 | 40 A zelená | – | CBC #2/Externé osvetlenie |
| F11 | 30 Amp Ružová | – | Elektrická brzda pre príves* |
| F12 | 40 A zelená | – | CBC #3/Blokovanie napájania |
| F13 | 40 A zelená | – | Predná časť motora ventilátora |
| F14 | 40 A zelená | – | Riadič karosérie #4/externé svetlá |
| F15 | 40 A zelená | – | Chladič s nízkou teplotou (LTR) Čerpadlo chladenia motora* |
| F 16 | – | – | Rezervný |
| F17 | 30 Amp Ružová | – | Lavalampy svetlometov* |
| F18 | – | – | Rezervný |
| F19 | 20 A modrá | – | Elektromagnet opierky hlavy* |
| F20 | 30 Amp Ružová | – | Modul dverí pre cestujúcich |
| F21 | – | – | Rezervný |
| F22 | 20 A modrá | – | Modul riadenia motora/Modul riadenia výkonu* |
| F23 | 30 Amp Ružová | – | CBC #1/Interné osvetlenie |
| F24 | 30 Amp Ružová | – | Modul dverí vodiča |
| F25 | 30 Amp Ružová | – | Predné stierače |
| F26 | 30 Amp Ružová | – | Ventily ESP/ECU |
| F27 | – | – | Rezervný |
| F28 | 20 A modrá | – | Svetlá cúvania prívesu* |
| F29 | 20 A modrá | – | Svetlá polohy pre príves* |
| F30 | 30 Amp Ružová | – | Príves (zásuvka) / príves (elektrická brzda oddelená) / príves (BUX)* |
| F31 | – | – | Rezervný |
| F32 | 30 Amp Ružová | – | Modul riadenia systému trakcie |
| F33 | – | – | Rezervný |
| F34 | 30 Amp Ružová | – | ELSD* |
| F35 | 30 Amp Ružová | – | Otváracia strecha* |
| F36 | 30 Amp Ružová | – | Elektronické osvetlenie (EBL) |
| F37 | 25 A Čisté | – | Motor ventilátora HVAC vzadu* |
| F38 | 30 Amp Ružová | – | Inverter výkonu |
| F39 | 30 Amp Ružová | – | Elektricky zdvíhateľné dvere |
| F40 | – | 10 A červená | Denné svetlá/úprava svetlometov* |
| F41 | – | – | Rezervný |
| F42 | – | 20 A žltá | Klaksón |
| F43 | – | – | Rezervný |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnedá | Kybernetická bezpečnosť MOD |
| F46 | – | – | Rezervný |
| F47 | – | – | Rezervný |
| F48 | – | – | Rezervný |
| F49 | – | 10 A červená | Integrovaný stredný komín/klimatizácia |
| F50 | – | 20 A žltá | Modul riadenia pneumatického odpruženia*/diferenciál so sklzom* |
| F51 | – | 15 A modrá | KIN/RF HUB/blokovanie stĺpika riadenia * |
| Priestor | Patrón poistky | Micro poistka | Popis |
| * Ak je súčasťou štandardnej výbavy | |||
| F52 | – | – | Rezervný |
| F53 | – | 20 A žltá | Príves – smerovky/zastavenie ľavé* |
| F54 | – | – | Rezervný |
| F55 | – | – | Rezervný |
| F56 | – | 15 A modrá | PCM* |
| F57 | – | 20 A žltá | Senzor NOX*/Senzor PM*/Zahrievač paliva* |
| F58 | – | 15 A modrá | HID svetlomety ľavé* |
| F59 | – | 10 A červená | Relé čerpadla SCR* |
| F60 | – | 15 A modrá | Modul riadenia prevodovky |
| F61 | – | 10 A červená | Senzor PM |
| F62 | – | 10 A červená | Spojka klimatizácie |
| F63 | – | 20 A žltá | Zapaľovacie cievky / Kondenzátory zapaľovacích cievok / Aktuátor ventilu s krátkym zdvihom — v závislosti od výbavy (Plyn) Zahrievač močoviny (Nafta)* |
| F64 | – | 25 A Čistá | Injektory paliva/PCM/ECM |
| F65 | – | – | Rezervný |
| F66 | – | 10 A červená | Otvárateľná strecha*/LRSM*/RVM/DSRC/USB port/DTV*/WCP* |
| F67 | – | 15 A modrá | CDM port/UCI/USB port |
| F68 | – | 20 A žltá | Motor stierača zadného skla |
| F69 | – | 15 A modrá | Distingovaný kanál* |
| F70 | – | 20 A žltá | Motor čerpadla paliva |
| F71 | – | 30 A zelená | Zosilňovač/ANCM* |
| F72 | – | 10 A červená | ECM*/PCM* |
| F73 | – | 15 A modrá | HID svetlomet pravý* |
| F74 | – | – | Rezervný |
| F75 | – | 10 A červená | Ovládanie dvoch batérií* |
| F76 | – | 10 A červená | ESP |
| F77 | – | 10 A červená | Modul riadenia systému trakcie/ELSD* |
| F78 | – | 10 A červená | Modul riadenia motora (ECM)/elektrická asistencia riadenia (EPS)/PCM |
| F79 | – | – | Rezervný |
| F80 | – | 10 A červená | Univerzálny modul pre otváranie garážových dverí / modul proti krádeži — /Siren |
| F81 | – | 20 A žltá | Smerovky/zastavenie prívesu vpravo* |
| F82 | – | 10 A červená | Modul riadenia stĺpika riadenia/cruise control/DTV* |
| F83 | – | 10 A červená | Dvere paliva |
| F84 | – | 15 A modrá | Prístrojová doska |
| F85 | – | 10 A červená | Modul airbagu |
| F86 | – | 10 A červená | Modul airbagu |
| F87 | – | 10 A červená | Pneumatické odpruženie MOD* |
| F88 | – | 15 A modrá | Prístrojový panel/SGW/ITBM* |
| F89 | – | – | Rezervný |
| F90 | – | – | Rezervný |
| F91 | – | 20 A žltá | Priestor na nakládku napájania |
| F92 | – | 10 A červená | Zadné svetlo konzoly*/napájanie RR |
| F93 | – | 20 A žltá | Zapaľovač |
| F94 | – | 10 A červená | Modul prevodovky/prevod |
| F95 | – | 10 A červená | Zadná kamera / senzor mŕtveho uhla * |
| F96 | – | 10 A červená | Spínač vyhrievania zadných sedadiel * |
| F97 | – | 20 A žltá | Vyhrievané zadné sedadlá/vyhrievaný volant* |
| F98 | – | 20 A žltá | Vetrané sedadlá/vyhrievané predné sedadlá* |
| F99 | – | 10 A červená | Modul klimatizačných systémov/asistenta vodiča/HALF/Parktronx |
| F100 | – | 10 A červená | Aktívne tlmenie* |
| F101 | – | 15 A modrá | HI-Travi ECCM/SMRT* |
| F102 | – | 15 A modrá | Rezervný |
| F103 | – | 10 A červená | PTC/vyhrievanie, vetranie a klimatizácia zadných sedadiel * |
| F104 | – | 20 A žltá | Napájacie porty (prístrojová doska/centrálna konzola/zadný batožinový priestor) |
Schéma poistiek a relé – Dodge Durango
Týka sa nových vozidiel v rokoch:
2022.
Centrum distribúcie napájania
Popis každej poistky a komponentu môže byť vytlačený na vnútornom veku, inak je číslo dutiny každej poistky vytlačené na vnútornom veku.
| Priehlad | Patrón poistky | Micro poistka | Popis |
| * Ak je prítomné | |||
| Priehlad | Patrón poistky | Micro poistka | Popis |
| * Ak je prítomné | |||
| F01 | – | – | Rezerva |
| F02 | – | – | Rezerva |
| F03 | 60 A žltá | – | Ventilátor chladiča * |
| F04 | 60 A žltá | – | Čerpadlo ESP |
| F05 | – | – | Rezerva |
| F06 | 40 A zelená | – | Čerpadlo ABS * |
| F07 | 30 Amp Rúžová | – | Elektromagnet motora štartovania |
| F08 | – | – | Rezerva |
| F09 | 30 Amp Rúžová | – | ČERPADLO VAKUUM * |
| F10 | 40 A zelená | – | CBC #2 / Svetlo EXT |
| F11 | 30 Amp Rúžová | – | Trlr Brzdy prívesu * |
| F12 | 40 A zelená | – | CBC #3 / Blok napájania |
| F13 | 40 A zelená | – | Motor ventilátora HVAC |
| F14 | 40 A zelená | – | CBC #4 / Vonkajšie svetlo |
| F15 | 40 A zelená | – | Chladenie motora LTR * |
| F 16 | – | – | Rezerva |
| F17 | – | – | Rezerva |
| F18 | – | – | Rezerva |
| F19 | 20 A modrá | – | Elektromagnetické opierky hlavy * |
| F20 | 30 Amp Rúžová | – | Úprava prechodu dverí |
| F21 | – | – | Rezerva |
| F22 | 20 A modrá | – | SKE * |
| F23 | 30 Amp Rúžová | – | CBC #1 / Vnútorné svetlo |
| F24 | 30 Amp Rúžová | – | Úprava dverí vodiča |
| F25 | 30 Amp Rúžová | – | Predné stierače |
| F26 | 30 Amp Rúžová | – | Ventily ESP/ECU |
| F27 | – | – | Rezerva |
| F28 | 20 A modrá | – | Svetlá cúvania prívesu * |
| F29 | 20 A modrá | – | Svetlá polohy pre ťahanie prívesu* |
| F30 | 30 Amp Rúžová | – | Ťahanie prívesu (zásuvka) / ťahanie prívesu (elektricky oddelená brzda) / ťahanie prívesu (BUX)* |
| F31 | – | – | Rezerva |
| F32 | 30 Amp Rúžová | – | DTCM |
| F33 | – | – | Rezerva |
| F34 | 30 Amp Rúžová | – | ELSD * |
| F35 | 30 Amp Rúžová | – | Otvárateľná strecha * |
| F36 | 30 Amp Rúžová | – | EBL |
| F37 | 25 A Čistá | – | Motor ventilátora zadného HVAC* |
| F38 | 30 Amp Rúžová | – | Inverter výkonu |
| F39 | 30 Amp Rúžová | – | PLG |
| F40 | – | 10 A červená | Denné svetlá/regulácia svetlometov * |
| F41 | – | – | Rezerva |
| F42 | – | 20 A žltá | Klakson |
| F43 | – | – | Rezerva |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnedá | Kybernetická bezpečnosť MOD |
| F46 | – | – | Rezerva |
| F47 | – | – | Rezerva |
| F48 | – | – | Rezerva |
| F49 | – | 10 A červená | ICS / HVAC |
| F50 | – | 20 A žltá | ELSD * |
| F51 | – | 15 A modrá | KIN/RF HUB/blokovanie stĺpika volantu |
| Priehlad | Patrónová poistka | Microfusibile | Popis |
| * Ak je prítomné | |||
| F52 | – | – | Rezerva |
| F53 | – | 20 A žltá | Ťahanie prívesu – smerovka/stop svetlá vľavo* |
| F54 | – | – | Rezerva |
| F55 | – | – | Rezerva |
| F56 | – | – | Rezerva |
| F57 | – | – | Rezerva |
| F58 | – | 15 A modrá | HID svetlomety vľavo* |
| F59 | – | – | Rezerva |
| F60 | – | 15 A modrá | TCM |
| F61 | – | – | Rezerva |
| F62 | – | 10 A červená | Kompresor klimatizácie |
| F63 | – | 20 A žltá | Zapaľovacie cievky */ Kondenzátory zapaľovacej cievky* |
| F64 | – | 25 A čistá | Palivové vstrekovače / ECM |
| F65 | – | – | Rezerva |
| F66 | – | 10 A červená | Otvárateľná strecha */ LRSM */ RVM / DSRC / USB port / DTV * / WCP * |
| F67 | – | 15 A modrá | Port CDM/UCI/USB port |
| F68 | – | 20 A žltá | Motor zadného stierača |
| F69 | – | 15 A modrá | Kanál bodového svetla * |
| F70 | – | 20 A žltá | Motor palivovej pumpy |
| F71 | – | 30 A zelená | Zosilňovač */ ANCM * |
| F72 | – | 10 A červená | SKE * |
| F73 | – | 15 A modrá | HID svetlomet vpravo* |
| F74 | – | – | Rezerva |
| F75 | – | 10 A červená | Kontrola dvoch batérií* |
| F76 | – | 10 A červená | ESP |
| F77 | – | 10 A červená | DTCM / ELSD * |
| F78 | – | 10 A červená | ECM / EPS |
| F79 | – | – | Rezerva |
| F80 | – | 10 A červená | UGDO |
| F81 | – | 20 A žltá | Smerovka/stop svetlá pre ťahanie prívesu vpravo* |
| F82 | – | 10 A červená | SCCM / tempomat / DTV * |
| F83 | – | 10 A červená | Dvere paliva |
| F84 | – | 15 A modrá | Skupina |
| F85 | – | 10 A červená | ORC (airbag) |
| F86 | – | 10 A červená | ORC (airbag) |
| F87 | – | – | Rezerva |
| F88 | – | 15 A modrá | Cluster / CSG * / ITBM * |
| F89 | – | – | Rezerva |
| F90 | – | – | Rezerva |
| F91 | – | 20 A žltá | Nákladový priestor – napájací zdroj |
| F92 | – | 10 A červená | Zadné svetlo konzoly*/napájanie RR |
| F93 | – | 20 A žltá | Zapaľovač |
| F94 | – | 10 A červená | Modul prevodovky/prevodovka |
| F95 | – | 10 A červená | Zadná kampa / senzor mŕtveho uhla * |
| F96 | – | 10 A červená | Spínač vyhrievania zadných sedadiel* |
| F97 | – | 20 A žltá | Vyhrievané zadné sedadlá/vyhrievaný volant* |
| F98 | – | 20 A žltá | Vetrané sedadlá/vyhrievané predné sedadlá* |
| F99 | – | 10 A červená | Modul klimatizácie/asistenta vodiča/HALF/Parktronx |
| F100 | – | 10 A červená | Aktívne tlmenie * |
| F101 | – | 15 A modrá | Senzor teploty/senzor vlhkosti v aute |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | HVAC predné * |
| F104 | – | 20 A žltá | Napájacie dvere (prístrojová doska/centrálna konzola/zadný batožinový priestor) |
O Dodge Durango (2011-2022)
Dodge Durango je populárne SUV, ktoré sa vyrábalo v rokoch 2011 až 2022. Tento model je známy svojou robustnosťou a priestranným interiérom, ktorý ponúka pohodlné sedenie pre až sedem pasažierov. Durango je vybavené rôznymi motorizáciami, vrátane efektívnych šesťvalcových motorov a výkonných osemvalcových motorov HEMI, ktoré poskytujú vynikajúci výkon a ťah. Vozidlo je tiež vybavené modernými technológiami a bezpečnostnými prvkami, ktoré z neho robia ideálnu voľbu pre rodiny a dobrodruhov, ktorí hľadajú spoľahlivé a všestranné vozidlo.
Schéma poistkovej skrinky Dodge Durango
Táto stránka zobrazuje schému poistkovej skrinky pre Dodge Durango, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka typicky nachádza pod kapotou a v interiéri vozidla. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických systémov vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
