Dodge Caliber (2006-2012) – poistková skrinka

V tomto článku nájdete diagramy poistkovej skrinky Dodge Caliber (2006–2012), získate informácie o polohe panelov poistiek vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).

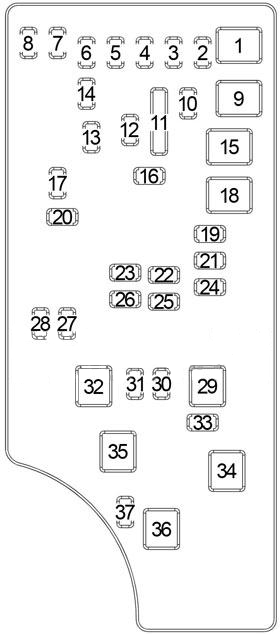

Dodge Caliber (2006) – schéma poistky

Rok výroby: 2006.

Poistky zapaľovača cigariet (zásuvky napájania)  sú poistky 11 (Power Outlet), 13 (Acc Outlet Rear / Zapaľovač cigariet) a 16 (Acc Zapaľovač cigariet) v poistkovej skrinke v motorovom priestore.

Integrovaný modul napájania (poistková skrinka) sa nachádza v motorovom priestore blízko skupiny filtra vzduchu.
Tento stred obsahuje cartridge poistky a mini poistky. Štítok, ktorý identifikuje každý prvok, môže byť vytlačený na vnútornej strane krytu.



Vyvŕtanie	Poistka s náplňou	Mini poistka	Popis
Vyvŕtanie	Poistka s náplňou	Mini poistka	Popis
1	40 A zelená		Napájanie vyššie
2		20 A žltá	Kanál ECU AWD
3		10 A červená	Napájanie spínača brzdy CHMSL
4		10 A červená	Napájanie spínača zapaľovania
5		20 A žltá	Príves
6		10 A červená	IOD Sw/Pwr Mir/Ocm; Kontrola systému Sdar/Hfm.
7		30 A zelená	IOD Sense 1
8		30 A zelená	IOD Sense 2
9	40 A zelená		Elektrické sedadlá
10		20 A žltá	Zámok napájania CCN
11		15 A modrá	Tlak napájania
12		20 A žltá	Ign Run/Acc Inverter
13		20 A žltá	Pwr run/Acc Outlet RR
14		10 A červená	IOD CCN/Osvetlenie interiéru
15	40 A zelená		Napájanie batérie relé ventilátora RAD
16		15 A modrá	IGN Run/Acc Zapaľovač cigariet; Otvorené strešné okno.
17		10 A červená	IOD Feed Mod-Wcm
18	40 A zelená		Kontaktné relé ASD PWR Feed

Hniezdo	Kartušová poistka	Mini poistka	Popis
19		20 A žltá	Napájanie zosilňovača PWR 1 a zosilňovača 2
20		15 A modrá	Rádio s kanálmi 10D
21		10 A červená	IOD Napájanie Intrus Mod; Klaksón
22		10 A červená	IGN RUN Hvac; Senzor kompasu.
23		15 A modrá	POL ASD Napájanie relé 3
24		25 Amp Prírodná	Napájanie otváracej strechy
25		10 A červená	Ohrievanie zrkadla
26		15 A modrá	POL ASD Napájanie relé 2
27		10 A červená	IGN RUN Iba napájanie ORC
28		10 A červená	IGN RUN ORC/OCM Napájanie
29			Ohrievanie vozidla (bez poistky)
30		20 A žltá	Vyhrievané sedadlá
31		10 A červená	Ovládanie relé stierača svetlometov
32	30 Amp Ružová		POL ASD Kontrola Napájanie 1
33		10 A červená	ABS MOD/J1962 Pripojenie/PCM
34	30 Amp Ružová		Napájanie ventilu ABS
35	40 A zelená		Napájanie čerpadla ABS
36	30 Amp Ružová		Ovládanie stierača svetlometov; Inteligentné sklo.
37		25 Amp Prírodná	110 Invertor



O Dodge Caliber (2006-2012)

Dodge Caliber, vyrábaný v rokoch 2006 až 2012, je kompaktný crossover, ktorý sa vyznačuje robustným dizajnom a praktickosťou. Tento model ponúkal rôzne motorové možnosti, vrátane štvorvalcových motorov s objemom od 1,8 do 2,4 litra, ktoré poskytovali vyvážený výkon a efektívnu spotrebu paliva. Interiér vozidla bol navrhnutý s dôrazom na pohodlie a funkčnosť, pričom ponúkal dostatok priestoru pre pasažierov aj batožinu. Dodge Caliber bol obľúbený pre svoju všestrannosť a schopnosť prispôsobiť sa rôznym potrebám vodičov.

Schéma poistkovej skrinky Dodge Caliber

Táto stránka zobrazuje schému poistkovej skrinky pre Dodge Caliber, ktorá je kľúčová pre identifikáciu a údržbu elektrických komponentov vozidla. Poistková skrinka sa zvyčajne nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je nevyhnutné pre správnu údržbu. Vždy používajte náhradné poistky s rovnakou ampérovou hodnotou, aby ste predišli poškodeniu elektrického systému. Poistková skrinka je dôležitým prvkom pre bezpečnosť a spoľahlivosť vášho vozidla.
