Dodge Charger (LX) 6G
V roku 2005 pre modelový rok 2006 v novej forme. Roky výroby 2007, 2008, 2009, 2010

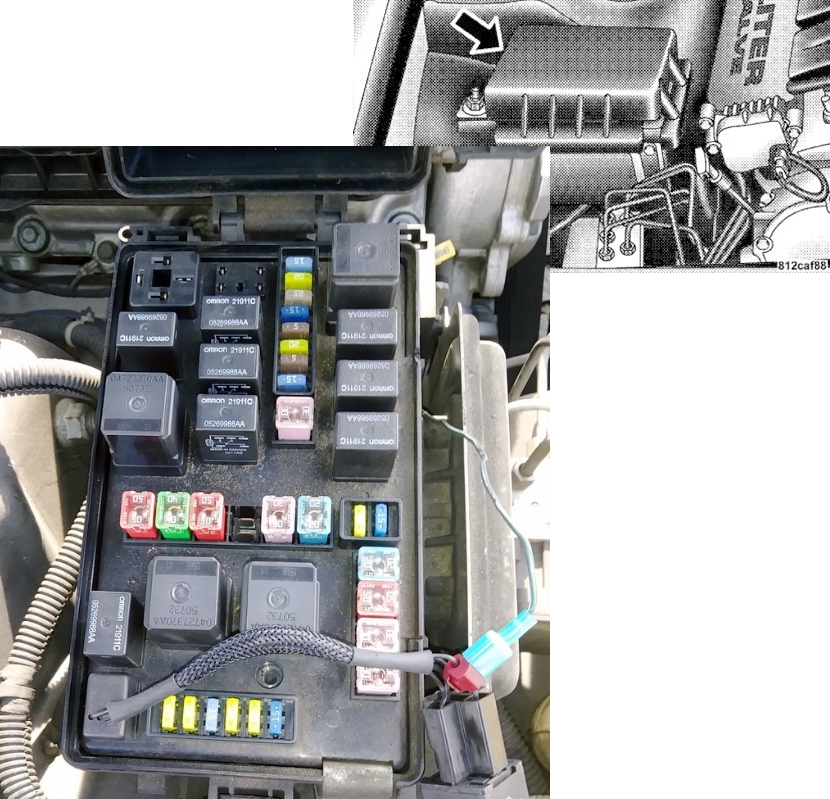

Poistková skrinka v motorovom priestore
Typ 1
2006, 2007

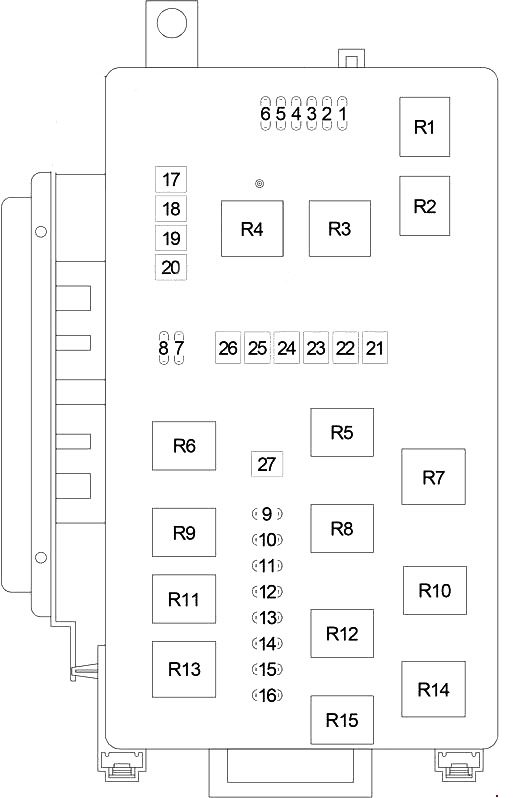

Diagram
Funkcia
| 1 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Regulovateľné pedále 15A – ak sú zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20A AC spojka/klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Predný kontrolný modul 15A (FCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Hmlové svetlá 20A – ak sú zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Svetlomety 15A – Licencia. Parkovanie. Smerovka. Zastaviť. Zákruta | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Predný kontrolný modul 15A (FCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Kontrolný modul pohonného systému 5A (PCM)/motorček na štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 25A Modul automatického vypnutia/kontrola pohonného systému (PCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Kontrolný modul pohonného systému 25A (PCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Injektory 20A. Zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Ventily systému proti zablokovaniu (ABS) 30A – ak sú zahrnuté/Kontrolný modul pohonného systému (PCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Štetec/zavlažovač čelného skla 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 50A Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20A Motorček na štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Motor čerpadla systému proti zablokovaniu (ABS) 50A – ak je zahrnutý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 40A AC spojka/vysoký – nízky ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Ventilátor chladiča 60A – AWD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Modul riadenia predný 30A (FCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Prevodovka 20A – RLE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Modul riadenia predný 30A (FCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Ovládanie ventilátora chladiča (vysoké/nízke) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Ventilátor chladiča (vysoké) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Zapnutie/vypnutie stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Ovládanie prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Ovládanie ventilátora chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Stierač Vysoký/Nízky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Motorček štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Regulovateľné pedále | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Parkovacia svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Predný hmlový svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Automatické vypnutie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Relé vysokointenzívneho vybitia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

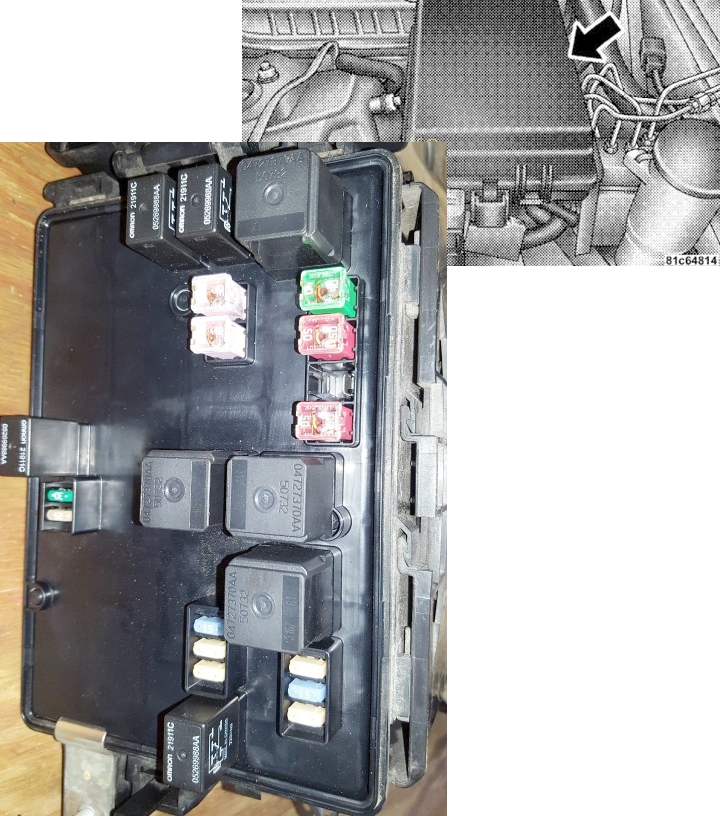

Typ 2

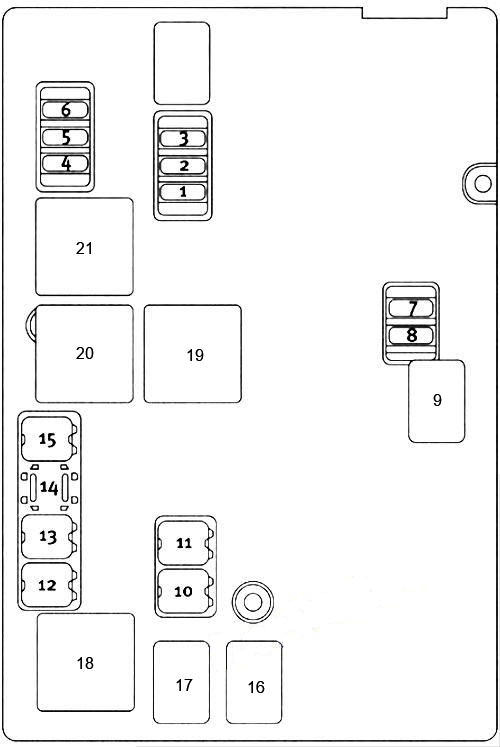

Diagram
Určenie
| 1 | Motorový priestor zavlažovača 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Modul riadenia systému pohonu 25A (PCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25A Zapaľovanie Štartovanie/Start | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25A Alternátor/Elektromagnet EGR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15A Diesel PCM – ak je zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 25A Cievky zapaľovania/čerpadlá/Bypass ventil | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zavlažovač svetlometov 25A – ak je zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25A Motorček štartéra | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Relé motorčeka štartéra | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Stierač čelného skla 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Ventily systému proti zablokovaniu (ABS) 30A — ak sú zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Ventilátor chladiča 40A |
| 13 | Motor čerpadla systému proti zablokovaniu (ABS) 50A – v závislosti od výbavy |
| 14 | Ventilátor chladiča 60A |
| 15 | Ventilátor chladiča 50A |
| 16 | Relé stierača ON/OFF |
| 17 | Relé stierača vysoké/nízke |
| 18 | Relé riadenia vykurovania chladiča |
| 19 | Relé riadenia vykurovania chladiča (nízke) |
| 20 | Relé riadenia vykurovania chladiča (vysoké) |
| 21 | Automatické vypnutie relé |
| 22 | Relé Štart / Spustenie |
Poistková skrinka v batožinovom priestore
Inštalovaná vedľa batérie.

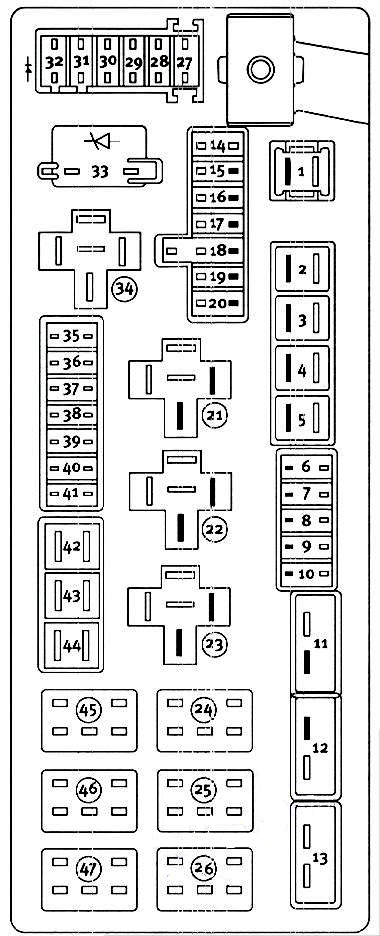

Diagram
Chránené komponenty
| 1 | 60A Odber po vypnutí zapaľovania (IOD) (V vano 1 centra distribúcie napájania vzadu sa nachádza čierna poistka IOD potrebná na údržbu vozidla počas montáže. Náhradná súčiastka na servis je žltá cartridge poistka 60 A). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Integrovaný modul napájania 40A (IPM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Integrovaný modul napájania 40A (IPM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Vyhrievané sedadlá 30A – ak sú zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Čerpadlo paliva 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A Vyhrievané zadné sedadlá – ak sú zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Diagnostický konektor 15A (DLC)/Bezdrôtový kontrolný modul (WCM)/Bezdrôtový spínač zapaľovania (WIN) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Predpoistka 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 25A Nástroj a spínač sedadla vodiča (ak je zahrnuté) (vani 11, 12 a 13 obsahujú poistky (spínače) s automatickým resetom, ktoré môžu byť servisované iba autorizovaným predajcom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 25A Spínač sedadla pasažiera (ak je zahrnuté) (vani 11, 12 a 13 obsahujú poistky (spínače) s automatickým resetom, ktoré môžu byť servisované iba autorizovaným predajcom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 25A Moduly dverí, ovládanie okien vodiča a ovládanie okien pasažiera (vani 11, 12 a 13 obsahujú poistky (spínače) s automatickým resetom, ktoré môžu byť servisované iba autorizovaným predajcom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Kontrolný modul/cluster/bezpečnosť vykurovania AC 10A – ak je zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Modul brzdy ťahaného prívesu 20A – ak je zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A Zásuvka napájania vzadu (Magnum) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Cluster 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20A Voliteľná zásuvka napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Brzdové svetlá 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Striedavý režim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Relé vyhrievača zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | oneskorenie relé príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Relé prenosu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Relé zadných hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Relé zadného stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10A Kontrolér imobilizácie cestujúcich (ORC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10A Štartovanie zapaľovania, kontrola vykurovania AC/svetlometov/spínač udržiavania cestujúcich (ORC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5A prístrojová doska/elektronický program stability (ESP) – v závislosti od vybavenia/modul kontrolného systému pohonu (PCM)/spínač SVETLOMETY STOP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Moduly dverí 10A / vyhrievané zrkadlá / modul kontrolného systému riadenia (SCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Modul antény 5A – ak je zahrnutý/vyhrievané zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 20A Kit hands-free — ak je zahrnutý/video displej — ak je zahrnutý/rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Prenos 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10A Video prijímač svetla nákladu/satelit (SDARS) – ak je zahrnutý/Modul informácií o vozidle – ak je zahrnutý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 10A Vyhrievané zrkadlá – ak sú zahrnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 5A Automatické vnútorné zrkadlo – ak je zahrnuté/vyhrievané sedadlá – ak sú zahrnuté/kit spínačov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Kontrola vykurovania AC 10A/svetlomety/asistencia pri parkovaní – v závislosti od vybavenia/monitorovanie tlaku pneumatík – v závislosti od vybavenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Motor predného ventilátora 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Odmlžovač zadného okna 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Zosilňovač 20 A — ak je zahrnutý/otváracia strecha — ak je zahrnutá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Aktivácia svetla relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Relé palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Relé vyhrievaných zadných sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky zapaľovača cigariet (zásuvky napájania) sú poistky č. 9 (zásuvka napájania konzoly) a č. 18 (voliteľná zásuvka)
O Dodge Charger (LX) 6G
Dodge Charger (LX) 6. generácie je ikonický americký sedan, ktorý sa vyznačuje svojím agresívnym dizajnom a výkonnými motormi. Tento model je známy svojou robustnou konštrukciou a športovým vzhľadom, ktorý zaujme na prvý pohľad. Pod kapotou môžu byť rôzne motory, vrátane silných V6 a V8 variantov, ktoré poskytujú vynikajúci výkon a dynamiku jazdy. Interiér vozidla je priestranný a pohodlný, s modernými technológiami a funkciami, ktoré zvyšujú komfort a bezpečnosť cestujúcich. Dodge Charger (LX) 6G je ideálnym vozidlom pre tých, ktorí hľadajú kombináciu štýlu, sily a spoľahlivosti.
Schéma poistkovej skrinky Dodge Charger (LX) 6G
Táto stránka zobrazuje schému poistkovej skrinky pre Dodge Charger (LX) 6G, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je pod kapotou a v interiéri vozidla, zvyčajne na strane vodiča. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré sú nimi chránené. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
