Ford Bronco (1992-1996) – poistková skrinka
Ford Bronco – schéma poistkovej skrinky
Rok výroby: 1992, 1993, 1994, 1995, 1996.
Pre zapaľovač cigariet (zásuvky napájania) sú zodpovedné poistky 9 a 16 v poistkovej skrinke prístrojovej dosky.
Poloha poistkovej skrinky
Panel poistiek sa nachádza za krytom naľavo od volantu.

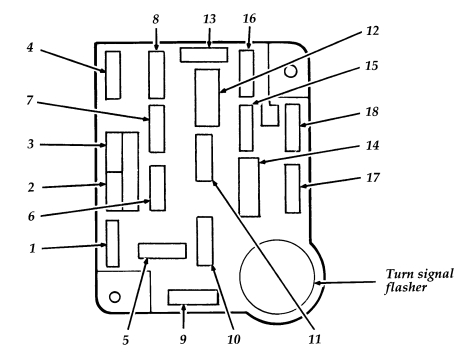

Schéma poistkovej skrinky
Priradenie poistiek v prístrojovej doske
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30A | Ventilátor kúrenia/klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30A | Lavalunetta;
Automatický spínač: intermittentný stierač/čistič. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15A | Externé svetlomety; osvetlenie prístrojov; Vstup bez kľúča; Hlasový signál/modul gong |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 A | Obmedzovač airbagov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A | Spojka klimatizácie; Diaľkový vstup/bez kľúča |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A | Odmrazovanie zadného okna; Zapni svetlomety |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A | Pohodlie/svetlomety; Elektrické vonkajšie zrkadlá; Svetlo motorového priestoru; Vstup bez kľúča; Rýchlomery; Osvetlenie zrkadla v slnečnej clone; Hlasový signál/modul gong |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 25A | Napájací bod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 4A | Osvetlenie prístrojov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A | Rádio; Stmievače rádia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20A / 30A (spínač) | Elektronická prevodovka s pohonom všetkých kolies; Elektrické zámky dverí; Lumbálna sila; Elektrické okno v zadnom dverách |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15A | Brzdy proti zablokovaniu; Zámok brzdovej prevodovky; Kontrola rýchlosti; Brzdové/krízové svetlá; Zastavenie smeru pre elektronickú kontrolu motora |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20A (spínač) | Elektrické okná; Elektrické okno v zadnom dverách: Spínač na prístrojovej doske |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15A | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 A | Elektronický prenos; ukazovatele; Rýchlomer; Hlasový signál/modul gong; Ukazovatele varovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 A | Deaktivácia airbagu; Automatické zrkadlo deň/noc; Zámok brzdovej prevodovky; Elektronický modul pre pohon všetkých kolies; Zavesená konzola; Rýchlomery |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

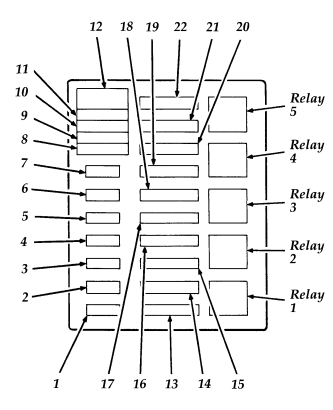

Schéma poistiek v motorovom priestore
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20A | Výkon zvuku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15A alebo 30A | Brzdy proti zablokovaniu (30 A) alebo relé svetlometov hmlových svetiel (15 A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30A | Svetlomet blikač pre prechod; Denné svetlá (iba Kanada); Klaksón; Kontrola rýchlosti |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25A | Svetlá cúvania prívesu; Svetlá pre jazdu prívesu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15A | Brzdy proti zablokovaniu; Rezervné svetlá; Modul denných svetiel (DRL) (iba Kanada); Kontrola rýchlosti; Relé nabíjania batérie prívesu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 A | Svetlo stop/direkcia vpravo prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 A | Svetlo stop/direkcia vľavo prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30A max | Brzdy proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | max. 20A | Cievka relé čerpadla paliva; Systém kontroly trakčného systému |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | max. 20A | Poistky palubnej dosky: 15,18; Cievka relé štartéra |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Dióda | Relé systému kontroly trakčného systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | max. 50A | Poistky palubnej dosky: 5,9,13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 30A max | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | max. 50A | Poistky prístrojovej dosky: 1, 7; Sieťový panel: poistka 5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | max. 20A | Napájanie palivového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | max. 50A | Kontrolka nabíjania alternátora; Poistky prístrojovej dosky: 2, 6, 11,14,17; Sieťový panel: poistka 22 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30A max | Nabíjanie batérie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | max. 40A | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | max. 50A | Poistky prístrojovej dosky: 4, 8, 12,16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30A max | Napájanie brzdy prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | max. 20A | Prijímač rozdeľovača; Zapaľovacia cievka; Cievka relé systému kontroly trakcie; Integrovaný modul s hrubou fóliou (TFI) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 1 | Systém kontroly trakcie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 2 | Palivové čerpadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 3 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 4 | Osvetlenie prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé 5 | Motor čerpadla systému proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ampere [A] | Popis | Poloha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| circolazione 22 A Brkr. | Svetlomety a smerovka | Integrované so spínačom svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 Ga. poistka | Alternátor, 95 A | Pri štartovaní relé motora (benzínový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (2) 12 ga. poistky | Alternátor, 130 A | Pri štartovaní relé motora (naftový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (2) 14 Ga. poistky | Zapaľovacie sviečky pre naftové motory | Pri štartovaní relé motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Ford Bronco (1992-1996)
Ford Bronco z rokov 1992 až 1996 je ikonické SUV, ktoré sa vyznačuje robustnou konštrukciou a schopnosťou zvládnuť aj náročný terén. Tento model bol vybavený viacerými možnosťami motorov, vrátane populárneho 4,9-litrového radového šesťvalca a výkonného 5,8-litrového V8 motora. Ford Bronco z tohto obdobia ponúkal pohon všetkých štyroch kolies, čo ho robilo ideálnym pre off-road nadšencov. V interiéri sa nachádzali pohodlné sedadlá a dostatok priestoru pre pasažierov aj náklad, čo z neho robilo všestranné vozidlo pre rôzne potreby.
Schéma poistkovej skrinky Ford Bronco
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Bronco z rokov 1992 až 1996. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a ďalšia môže byť umiestnená v motorovom priestore. Naše diagramy ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie elektrických komponentov vo vašom vozidle Ford Bronco.
