Ford Expedition U324 (2007-2017) – poistková skrinka
Schéma poistiek a relé – Ford Expedition UN93
Týka sa vozidiel vyrobených v rokoch:
2007, 2008.
Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza pod pravou stranou palubnej dosky. Aby ste odstránili panel obloženia a dostali sa k poistkovej skrinke, potiahnite panel k sebe, nakloňte ho na stranu a odstráňte ho. Aby ste ho znovu nainštalovali, zarovnajte háky s drážkami na paneli a potom zatlačte. Aby ste odstránili kryt poistkovej skrinky, stlačte háky na oboch stranách krytu a potom odstráňte kryt.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Inteligentné okno #1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Pamäťový modul na strane vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | FES, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládanie zvuku zadných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SDARS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Inteligentné okno #2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Podsvietenie klávesnice, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aktivácia sedadla v treťom rade , | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zamknutie páky prevodovky brzdy (BSI), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPDJB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Hlavné svetlá (ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Hlavné svetlá (pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Interiérové osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Podsvietenie, osvetlenie na privítanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Spínač napájania zrkadla, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač pamäte sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Modul Power Liftgate – udržanie napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Ovládanie klímy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Všetky napájanie motora zámku, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odomknutie zadného dverí, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Uvoľnenie zdvihnutého skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Nepoužíva sa (rezerva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 25 | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Regulovateľné pedále, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dátové pripojenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Hmlové svetlá, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie rohu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 15 | Relé svetiel na polohe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Svetlá na požiadanie, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odkladacia schránka, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stropná schránka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Súprava ukazovateľov palubnej dosky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 5 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | Súprava ukazovateľov palubnej dosky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 5 | Nepoužívané (rezerva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Kompas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Automatické zatmavenie zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Modul riadenia obmedzení | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 5 | Nepoužívané (rezerva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Asistencia pri parkovaní vzadu, 4×4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 5 | Transceiver PATS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Ovládanie klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 20 | Subwoofer/zosilňovač (audiophile rádio) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | – | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | – | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 10 | Cievka na nabíjanie batérie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10 | Logika zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 5 | Logika predných stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 7,5 | Ovládanie klimatizácie, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládanie pomocného relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 30 | Elektrické okná, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Otvoriteľná strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

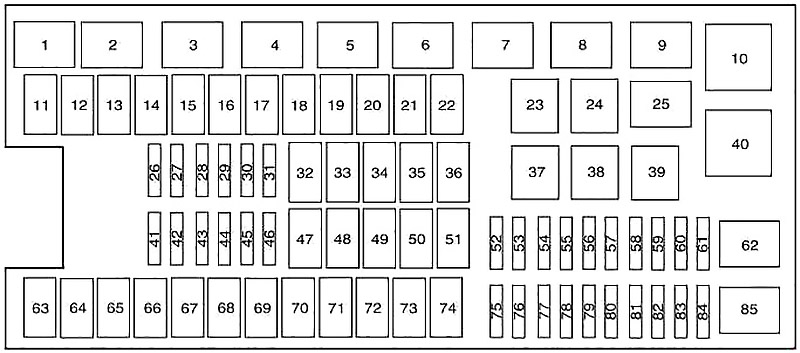

Schéma poistkovej skrinky v motorovom priestore
Poistková skrinka sa nachádza v motorovom priestore.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | Relé ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Relé odmrazovania zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Sedadlá v treťom rade (strana vodiča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | Konektor ťahu prívesu (elektrická brzda) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 60 | ABS (ventily) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Vyhrievané/chladené sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 60 | ABS (čerpadlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Napájací bod zadnej konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Pomocný ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 25 | Konektor ťahu prívesu (osvetlenie polohy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Konektor ťahu prívesu (nabíjanie batérie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Relé spojky klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | Rezervné relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | Relé konektora ťahu prívesu (smerovka ľavá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | Relé konektora ťahu prívesu (smerovka pravá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 30 | Elektrické dvere | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 40 | Odmrazovanie zadného okna, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | Sedadlo pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Spojka klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Rezervné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 25 | Konektor pre ťahanie prívesu (brzdové/smerové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Modul 4×4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Modul riadenia systému prenosu (PCM) – udržiavať výkon, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventil na odvodnenie nádrže | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 15 | Zmena B+ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 30 | Sedadlá v treťom rade (strana pasažiera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 50 | Čerpadlo pneumatického tlmiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 30 | Štartér | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 41 | 20 | Bod napájania IP/konzola | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 20 | Motor modulu 4×4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 30 | Sedadlo vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 40 | Systém štartovania/zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 30 | Pneumatické odpruženie – elektroventily | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 30 | Stierače/sprchovače predné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 30 | PCM – zbernicový systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 20 | Bod napájania zaťaženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 20 | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | – | Relé pneumatického odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | – | Relé štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | – | Relé konektora ťahu prívesu (osvetlenie polohy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | – | Relé konektora ťahu prívesu (nabíjanie batérie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | – | Relé štartovania/zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | – | Relé PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | – | Dióda štartovania jedným dotykom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | – | Dióda spojky klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | – | Dióda palivového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 15 | Konektor pre ťah prívesu (spätné svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 10 | Logika pneumatického odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 10 | Cievka ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | 30 | Chod/Štart – panel poistiek v kabíne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 20 | PCM (senzory) – EFC, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cievka spojky klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 5 | Cievka paliva, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ISP-R | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 20 | PCM (cievky zapaľovania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 5 | Zapaľovanie prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 20 | PCM (senzory) – HE GO/CMS, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MAFS, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EVMV, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CMCV, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač rýchlosti, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VCT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 5 | Elektromagnet 4×4 integrované konce kolies (IWE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 20 | PCM – VPWR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 10 | Logika ABS, PVC vyhrievané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Ford Expedition U324
Týka sa vozidiel vyrobených v rokoch:
2009, 2010, 2011, 2012, 2013, 2014.
Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza pod pravou stranou palubnej dosky. Potiahni panel k sebe, nakloň ho na stranu a odstráň panel, aby si sa dostal k poistkovej skrinke. Na opätovné nainštalovanie ho zarovnaj s hákmi na drážkach na paneli a potom zatlač.
Aby si odstránil kryt poistkovej skrinky, stlač háky na oboch stranách krytu a potom odstráň kryt. Na opätovné nainštalovanie umiestni hornú časť krytu na panel poistiek a potom zatlač dolnú časť krytu, kým nepočuješ cvaknutie. Jemne potiahni kryt, aby si sa uistil, že je správne upevnený.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 30 | Okno vodiča |
| 2 | 15 | Modul pamäte na strane vodiča |
| 3 | 15 | Ovládanie zadných sedadiel |
| Satelitné rádio, | ||
| SYNC | ||
| 4 | 30 | Nez použité (rezervné) |
| 5 | 10 | osvetlenie klávesnice, |
| aktivácia sedadla v treťom rade, | ||
| Blokovanie brzdového prevodu (BSI), | ||
| Logická energia inteligentnej poistkovej skrinky | ||
| 6 | 20 | Smerovky |
| 7 | 10 | Hlavné svetlá (ľavé) |
| 8 | 10 | Hlavné svetlá (pravé) |
| 9 | 15 | Vnútorné svetlá |
| 10 | 15 | Aktivuje osvetlenie, |
| Osvetlenie na privítanie | ||
| 11 | 10 | Nez použité (rezervné) |
| 12 | 7,5 | Spínač napájania zrkadla, |
| Spínač pamäte sedadla vodiča | ||
| 13 | 5 | Nez použité (rezervné) |
| 14 | 10 | Modul zadného dverí – udržanie energie |
| 15 | 10 | Ovládanie klímy, |
| Satelitný modul pre globálne umiestnenie | ||
| 16 | 15 | Nez použité (rezervné) |
| 17 | 20 | Zámky |
| Odomknutie zadného dverí, | ||
| Uvoľnenie okna | ||
| 18 | 20 | Vyhrievané sedadlá v druhom rade |
| 19 | 25 | Zadný stierač |
| 20 | 15 | Regulovateľné pedále, |
| Údaje pripojenia | ||
| 21 | 15 | Hmlové svetlá |
| 22 | 15 | Parkovacie svetlá |
| 23 | 15 | Diaľkové svetlá |
| 24 | 20 | Klakson |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 25 | 10 | Svetlá na požiadanie, |
| Odkladacia schránka, | ||
| Clona | ||
| 26 | 10 | Sada smeroviek prístrojovej dosky |
| 27 | 20 | Zapálenie |
| 28 | 5 | Rádio |
| 29 | 5 | Sada smeroviek prístrojovej dosky |
| 30 | 5 | Nez použité (rezerva) |
| 31 | 10 | Nez použité (rezerva) |
| 32 | 10 | Modul airbagu |
| 33 | 10 | Nez použité (rezerva) |
| 34 | 5 | Nez použité (rezerva) |
| 35 | 10 | Asistencia pri parkovaní vzadu, |
| 4×4, | ||
| Zadná kamera, | ||
| Vyhrievané sedadlá v druhom rade | ||
| 36 | 5 | Pasívny systém proti krádeži |
| 37 | 10 | Ovládanie klímy |
| 38 | 20 | Subwoofer |
| 39 | 20 | Rádio |
| 40 | 20 | Amplifikátor navigácie |
| 41 | 15 | Elektrické okná, |
| Vetracie mriežky, | ||
| Otvorená strecha | ||
| Automaticky stmievajúce zrkadlo, | ||
| Napájací bod 110 V AC | ||
| 42 | 10 | Nez použité (rezerva) |
| 43 | 10 | Logika zadného stierača, |
| Senzor dažďa | ||
| 44 | 10 | Relé nabíjania batérie prívesu |
| 45 | 5 | Logika predných stieračov |
| 46 | 7,5 | Ovládanie klímy, |
| Ovládanie pomocného relé | ||
| 47 | 30 | Elektrické okná, |
| Otvorená strecha | ||
| 48 | – | Relé príslušenstva s oneskorením |
Schéma poistkovej skrinky v motorovom priestore
Poistková skrinka sa nachádza v motorovom priestore.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | – | Relé modulu riadenia systému prenosu |
| 2 | – | Relé štartéra |
| 3 | – | Relé motora ventilátora |
| 4 | – | Relé nabíjania batérie prívesu |
| 5 | – | Relé palivovej pumpy |
| 6 | – | Elektronické relé ventilátora 1 |
| 7 | – | Relé odmrazovania zadného vyhrievaného okna |
| 8 | – | Elektronické relé ventilátora 3 |
| 9 | – | Relé štartovania/zapaľovania |
| 10 | – | Relé zadného pneumatického odpruženia |
| 11 | 40 | Doska pre fungovanie výkonu |
| 12 | 40 | Štartovanie/zapaľovanie, relé |
| 13 | 30 | Relé štartéra |
| 14 | 40 | Elektronický ventilátor |
| 15 | – | Nepoužíva sa |
| 16 | 40 | Elektronický ventilátor |
| 17 | – | Nepoužíva sa |
| 18 | 30 | Brzda prívesu |
| 19 | 60 | Napájanie relé zadného pneumatického odpruženia |
| 20 | 20 | Modul 4×4 |
| 21 | 30 | Relé nabíjania batérie prívesu |
| 22 | 30 | Elektricky poháňané sedadlo pasažiera |
| 23 | – | Relé spojky klimatizácie |
| 24 | – | Relé parkovacích svetiel prívesu |
| 25 | – | Nepoužíva sa |
| 26 | – | Nepoužíva sa |
| 27 | 20 | 4×4 |
| 28 | 25 | Relé parkovacích svetiel prívesu |
| 29 | 20 | Záložné svetlá, |
| Integrovaný elektroventil osí | ||
| 30 | 10 | Relé spojky klimatizácie |
| 31 | – | Nepoužíva sa |
| 32 | 40 | Relé motora ventilátora |
| 33 | 40 | Napájací bod 110 V AC |
| 34 | 30 | Pomocný motor ventilátora |
| 35 | 30 | Relé modulu riadenia systému prenosu |
| 36 | 30 | Elektrické dvere |
| 37 | – | Relé zastavenia/ľavého riadenia prívesu |
| 38 | – | Relé zastavenia/pravého riadenia prívesu |
| 39 | – | Relé záložných svetiel |
| 40 | – | Elektronické relé ventilátora 2 |
| 41 | 10 | Modul riadenia systému prenosu udržuje výkon |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 42 | – | Nepoužíva sa |
| 43 | 5 | Spínač brzdy |
| 44 | 20 | Relé palivového čerpadla |
| 45 | 25 | Relé svetiel stop/smerovka prívesu |
| 46 | – | Nepoužíva sa |
| 47 | – | Nepoužíva sa |
| 48 | 30 | Modul zadného pneumatického odpruženia |
| 49 | – | Nepoužíva sa |
| 50 | 30 | Relé motora predného stierača |
| 51 | 40 | Relé odmrazovania zadného/skleného vyhrievaného okna |
| 52 | 10 | Systém prevencie zablokovania kolies počas štartovania/počiatočného pohybu |
| 53 | 10 | Modul zadného pneumatického odpruženia |
| 54 | – | Nepoužíva sa |
| 55 | 5 | Relé palivového čerpadla aktivované/napájanie pri štartovaní |
| 56 | 30 | Panel poistiek v kabíne Napájanie R/S |
| 57 | 10 | Relé motora ventilátora |
| 58 | 15 | Svetlá cúvania pre príves |
| 59 | 15 | Vyhrievané zrkadlá |
| 60 | – | Nepoužíva sa |
| 61 | – | Dióda palivového čerpadla |
| 62 | – | Nepoužíva sa |
| 63 | 25 | Elektonický ventilátor |
| 64 | 30 | Otvoriteľná strecha |
| 65 | 20 | Pomocný napájací bod (prístrojová doska) |
| 66 | 20 | Pomocný napájací bod (zadná časť stredovej konzoly) |
| 67 | 40 | Klimatizované sedadlá v prvej rade |
| 68 | 60 | Ventily systému proti zablokovaniu |
| 69 | 60 | Čerpadlo systému proti zablokovaniu |
| 70 | 30 | Elektricky sklopné sedadlo v tretej rade |
| 71 | 20 | Pomocný napájací bod/zapaľovač cigariet |
| 72 | 20 | Pomocný napájací bod (pravý zadný panel) |
| 73 | – | Nepoužíva sa |
| 74 | 30 | Elektricky nastaviteľné sedadlo vodiča |
| 75 | 20 | Napájanie vozidla 1 – modul riadenia systému prevodu |
| 76 | 20 | Napájanie vozidla 2 – modul riadenia systému prevodu |
| 77 | 15 | Napájanie vozidla 4 – cievky zapaľovania |
| 78 | – | Nepoužíva sa |
| 79 | 20 | Napájanie vozidla 3 – modul riadenia systému prevodu |
| 80 | – | Nepoužíva sa |
| 81 | – | Nepoužíva sa |
| 82 | – | Nepoužíva sa |
| 83 | – | Nepoužíva sa |
| 84 | – | Nepoužíva sa |
| 85 | – | Relé motora stierača |
Schéma poistiek a relé – Ford Expedition U324
Týka sa vozidiel vyrobených v rokoch:
2015, 2016, 2017.
Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza na pravej strane palubnej dosky. Potiahnite panel k sebe, nakloňte ho na stranu a odstráňte panel, aby ste získali prístup k poistkovej skrinke. Na opätovné nainštalovanie zarovnajte jazýčky s drážkami na paneli a potom zatlačte.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 30 | Okno vodiča |
| 2 | 15 | Ovládanie zadného sedadla. |
| Modul multimediálneho portálu | ||
| 3 | 30 | Okno pasažiera |
| 4 | 10 | Žiarovky požiadavky |
| 5 | 20 | Zosilňovač |
| 6 | 5 | Automatická elektronická regulácia teploty vzadu |
| 7 | 7,5 | Napájanie zrkadla |
| Spínač pamäte sedadla vodiča | ||
| 8 | – | Nepoužíva sa |
| 9 | 10 | SYNC |
| dvere zdviháka, | ||
| Elektrická obkladová doska, | ||
| Displej | ||
| 10 | 10 | Spustiť relé príslušenstva |
| 11 | 10 | Modul vstupu/pasívne štartovanie |
| 12 | 15 | Vnútorné osvetlenie, |
| Osvetlenie priestoru | ||
| 13 | 15 | Smerovky vpravo a stop/smer |
| 14 | 15 | Smerovky vľavo a stop/smer |
| 15 | 15 | Osvetlenie cúvania, |
| Stredné vysoké stop svetlo, | ||
| Špeciálne zrkadlo EC | ||
| 16 | 10 | Predný svetlomet vpravo |
| 17 | 10 | Predný svetlomet vľavo |
| 18 | 10 | Blokovanie prevodovky brzdy/tlačidlo štartovania LED/podsvietenie klávesnice, |
| Elektricky sklápateľné sedadlo v treťom rade, | ||
| Pasívny vstup dotknite sa na spustenie | ||
| 19 | – | Nepoužíva sa |
| 20 | 20 | Relé blokovania/odblokovania |
| 21 | – | Nepoužíva sa |
| 22 | 20 | Klakson |
| 23 | 15 | Modul ovládania riadenia, |
| Skupina | ||
| 24 | 15 | Regulovateľné pedále/stĺpik s reguláciou výkonu, |
| Údaje pripojenia |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 25 | 15 | uvolnenie dverí, |
| Motor uvoľnenia okna | ||
| 26 | 5 | Stlačte pre spustenie spínača |
| 27 | 20 | Modul vstupu/štart pasívny |
| 28 | 15 | Zapaľovanie, |
| Spínač blokovania kľúča | ||
| 29 | 20 | Rádio, |
| GPS | ||
| 30 | 15 | Predné svetlá na polohe |
| 31 | 5 | Brzda prívesu zapnutá/vypnutá |
| 32 | 15 | Ventil na odvodnenie napájania, |
| Motor okna vodiča, | ||
| Inverter. | ||
| 33 | 10 | Modul odpruženia CCD |
| 34 | 10 | Asistencia pri parkovaní vzadu, |
| Zadná kamera, | ||
| BUS | ||
| Vyhrievané sedadlo | ||
| 35 | 5 | Modul klimatizácie, |
| Spínač O/D | ||
| 36 | – | Nez použité |
| 37 | 10 | Modul 4X4 |
| 38 | 10 | zrkadlo EC, |
| Otvárateľná strecha | ||
| CD/DVD, | ||
| Rádio AM/FM | ||
| 39 | 15 | Predné stretávacie svetlá ľavé a pravé |
| 40 | 10 | Svetlá na polohe/zadné |
| 41 | 7,5 | Modul prevodovky |
| 42 | – | Nez použité |
| 43 | – | Nez použité |
| 44 | – | Nez použité |
| 45 | 5 | nepoužité (rezerva) |
| 46 | 10 | Kontrola klimatizácie |
| 47 | 15 | Hmlové svetlá |
| 48 | 30 | Spínač predného pasažiera a zadného okna |
| 49 | – | Relé pre okná a ventiláciu |
Schéma poistkovej skrinky v motorovom priestore
Poistková skrinka sa nachádza v motorovom priestore.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | – | Relé stierača zadného okna |
| 2 | – | Relé štartéra |
| 3 | – | Relé motora ventilátora |
| 4 | – | Relé stierača zadného okna |
| 5 | – | Relé čerpadla paliva |
| 6 | – | Elektronický chladiaci ventilátor |
| 7 | – | Relé odmrazovania zadného vyhrievaného okna |
| 8 | – | Elektronický chladiaci ventilátor |
| 9 | – | Relé štartovania/zapaľovania |
| 10 | – | Relé poistkovej skrinky. |
| 11 | 40 | Robustné panely na beh |
| Vyhrievané sedadlá | ||
| 12 | 40 | Štartovanie/zapaľovanie, relé |
| 13 | 30 | Relé štartéra |
| 14 | 50 | Elektronický chladiaci ventilátor |
| 15 | – | Nepoužíva sa |
| 16 | 50 | Elektronický ventilátor |
| 17 | – | Nepoužíva sa |
| 18 | 30 | Brzda prívesu |
| 19 | 20 | Napájací bod (konzola) |
| 20 | 20 | Modul 4×4 HAT 2 |
| 21 | 30 | Modul ťahania prívesu |
| 22 | 30 | Elektricky ovládané sedadlo pasažiera |
| 23 | – | Relé spojky klimatizácie |
| 24 | – | Relé parkovacích svetiel prívesu |
| 25 | – | Nepoužíva sa |
| 26 | 10 | Senzor ALT |
| 27 | 20 | Modul 4×4 HAT 1 |
| 28 | 25 | Relé parkovacích svetiel prívesu |
| 29 | 10 | Integrovaná elektroventilová koncová spínač |
| 30 | 10 | Relé spojky klimatizácie |
| 31 | 15 | Rezervné svetlo pre ťahanie prívesu |
| 32 | 40 | Relé motora ventilátora |
| 33 | 40 | Napájací bod 110 V AC |
| 34 | 30 | Pomocný motor ventilátora |
| 35 | 30 | Relé modulu riadenia systému prenosu |
| 36 | 30 | Elektricky ovládané dvíhacie dvere |
| 37 | – | Nepoužíva sa |
| 38 | – | Nepoužíva sa |
| 39 | – | Relé núdzových svetiel pre ťahanie prívesu |
| 40 | – | Elektronické relé ventilátora 2 |
| 41 | 10 | Modul riadenia systému prenosu udržiava výkon |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 42 | 5 | Relé štartovania/zhášania |
| 43 | 10 | Spínač/zastavenie brzdy |
| 44 | 20 | Relé čerpadla paliva |
| 45 | 10 | Nepoužíva sa (rezerva) |
| 46 | 15 | Čerpadlo predného/zadného stierača |
| 47 | 30 | Motor zadného stierača |
| 48 | 40 | Modul ťahania prívesu |
| 49 | – | Nepoužíva sa |
| 50 | 30 | Relé motora predného stierača |
| 51 | 40 | Relé odmrazovania zadného/zadného vyhrievaného skla |
| 52 | 10 | Systém prevencie zablokovania kolies počas štartovania/počiatočného pohybu |
| 53 | 5 | Modul riadenia systému prenosu ISP |
| 54 | 5 | Asistencia pri riadení |
| 55 | – | Nepoužíva sa |
| 56 | 30 | Panel poistiek v kabíne Napájanie R/S |
| 57 | 5 | Prevádzka/štartovanie motora ventilátora |
| 58 | – | Nepoužíva sa |
| 59 | 15 | Vyhrievané zrkadlá |
| 60 | – | Nepoužíva sa |
| 61 | – | Nepoužíva sa |
| 62 | – | Nepoužíva sa |
| 63 | 25 | Elektronický ventilátor |
| 64 | 30 | Otvorená strecha |
| 65 | 20 | Nepoužíva sa (rezerva) |
| 66 | 20 | Auxiliárne napájanie (zadná časť stredovej konzoly) |
| 67 | 40 | Climatizované sedadlá v prvej rade |
| 68 | 30 | Ventily systému prevencie zablokovania |
| 69 | 60 | Čerpadlo systému prevencie zablokovania |
| 70 | 30 | Elektricky sklopné sedadlo v tretej rade |
| 71 | 20 | Auxiliárne napájanie/zapaľovač cigariet |
| 72 | 20 | Auxiliárne napájanie (pravý zadný panel) |
| 73 | 20 | Modul klimatizácie zadného sedadla |
| 74 | 30 | Elektricky nastaviteľné sedadlo vodiča |
| 75 | 25 | Výkon vozidla 1 – modul riadenia systému prenosu |
| 76 | 20 | Výkon vozidla 2 – modul riadenia systému prenosu |
| 77 | 20 | Výkon vozidla 4 – zapaľovacie cievky |
| 78 | – | Nepoužíva sa |
| 79 | 15 | Výkon vozidla 3 – modul riadenia systému prenosu |
| 80 | – | Nepoužíva sa |
| 81 | – | Nepoužíva sa |
| 82 | 5 | Senzor dažďa |
| 83 | – | Nepoužíva sa |
| 84 | – | Nepoužíva sa |
| 85 | – | Relé motora stierača |
O Ford Expedition U324 (2007-2017)
Ford Expedition U324, vyrábaný v rokoch 2007 až 2017, je robustné SUV, ktoré sa vyznačuje priestrannosťou a komfortom. Tento model je ideálny pre veľké rodiny alebo pre tých, ktorí potrebujú veľa úložného priestoru. Vozidlo je vybavené silnými motormi, vrátane 5,4-litrového V8, ktorý poskytuje dostatok výkonu pre ťažké náklady a ťahanie prívesov. Interiér je navrhnutý s dôrazom na pohodlie a moderné technológie, čo z neho robí ideálneho spoločníka na dlhé cesty. Ford Expedition U324 je známy aj svojou spoľahlivosťou a odolnosťou, čo ho robí obľúbeným medzi vodičmi, ktorí hľadajú vozidlo schopné zvládnuť rôzne terény a podmienky.
Schéma poistkovej skrinky Ford Expedition U324
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Expedition U324, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza na dvoch hlavných miestach: pod kapotou a v interiéri vozidla, zvyčajne pod palubnou doskou. Schémy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a funkčnosti vozidla, preto je dôležité mať prístup k presným informáciám o jej konfigurácii.
