Ford Expedition (1997-2022) – poistková skrinka
Ford Expedition (1997-2002) – schéma poistky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Expedition (1997-2002) je poistka 3 v poistkovej skrinke v priestore pre cestujúcich.

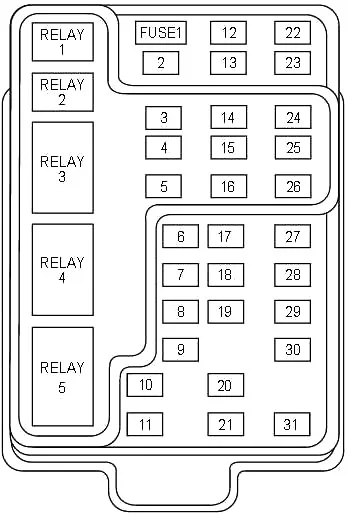

Priestor pre cestujúcich
Panel poistiek sa nachádza pod a naľavo od volantu, blízko pedála brzdy.
| Číslo |
Amp [A] | Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Palubný počítač;
Automatická elektronická regulácia teploty (EATC); Modul riadenia skupiny motora (PCM); Sada ukazovateľov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Zapaľovač cigariet;
OBD-II konektor skeneru. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7.5 | Modul diaľkového prístupu;
zrkadlá; Funkcie pamäte (sedadlá a pedále). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Modul riadenia rýchlosti;
Osvetlenie cúvania; Modul EVO; Spínač režimu klimatizácie (relé predného ventilátora); Relé denného svietenia; Systém senzorov cúvania; Automatická blokácia; Elektrické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | Sada ukazovateľov;
Palubný počítač; Kompas; Elektromagnet blokovania brzdového pedálu; Modul pneumatického odpruženia; Modul GEM; Senzor systému riadenia EVO; Vyhrievané zrkadlo; Odmlžovač zadného skla; Systém senzorov cúvania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Relé ventilátora pomocnej klimatizácie
(cez poistku 22). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Rádio;
Modul diaľkového prístupu; Modul GEM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Relé čerpadla predného umývača skla;
Relé fungovania stieračov; Relé parkovania; Motor stierača čelného skla; Relé čerpadla zadného umývača skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Spínač pneumatického odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Spínač brzdových svetiel (žiarovky);
Smerovky/varovné svetlá; Modul riadenia rýchlosti. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Zadné stierače;
Osvetlenie palubnej dosky; Relé úspory batérie; relé vnútorného osvetlenia; Relé oneskorenia príslušenstva (elektrické okná, strešný otvor, posuvné okná) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Spínač brzdových svetiel
(riadenie rýchlosti, blokovanie brzdového pedálu, ABS, vstupy modulu PCM, modul pneumatického odpruženia, automatická blokácia); Modul GEM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Svetlomety (diaľkové svetlá);
Cluster (ukazovateľ diaľkových svetiel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Vyhrievané zrkadlá;
Ukazovateľ spínača vyhrievanej mriežky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | Osvetlenie prístrojov (napájanie dimmera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5 | Audio;
Modul pneumatického odpruženia; Modul GEM; Modul pamäte. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Relé motora na štartovanie;
Poistka 20; Spínač rozsahu prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Modul airbagu;
Spínač režimu klimatizácie (relé ventilátora); EATC; Relé ventilátora EATC; Poistka napájania 7. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Aux;
Vyhrievané sedadlá; Nabíjanie batérie prívesu; Smerovky/núdzové svetlá; Relé spojky 4×4; Horná konzola; Zrkadlo E/C; Modul systému proti zablokovaniu na 4 kolesách (4WABS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Svetlo stretávacie na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 5 | Relé hmlových svetiel a
smerovka hmlových svetiel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Svetlo stretávacie na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | Modul automatického svetlometu;
Spínač ovládania zmeny prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 30 | Pasívny prijímač-vysielač proti krádeži;
Sada indikátorov; Zapaľovacie cievky; Relé modulu riadenia motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Integrovaný ovládací panel vzadu (audio);
CD prehrávač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | Relé vnútorného osvetlenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Relé úspory batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Relé rozmrazovača zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | Relé okna One Touch Down | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | Relé oneskorenia ACC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

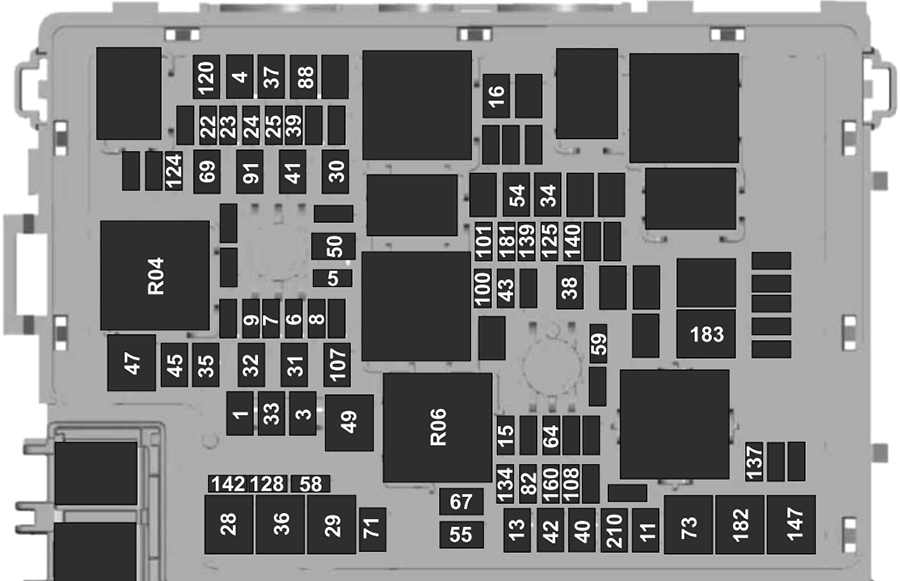

Poistková skrinka sa nachádza v motorovom priestore

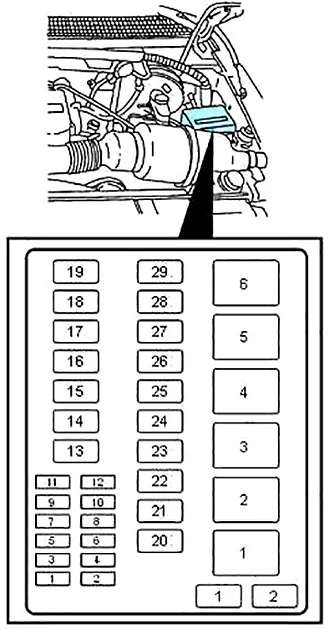

Verzia 1
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Osvetlenie cúvacej a zadnej pre ťahanie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Diagnostický monitor airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Elektrické uzávierky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Pneumatické odpruženie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Poistky v poistkovej skrinke motora č. 3 a 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Osvetlenie polohy a zadné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Hmlové svetlá a DRL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 | Dodatočný napájací bod prístrojovej dosky (I/P) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 25 | Dodatočný napájací bod konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Pomocný ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 60 | Systém proti zablokovaniu na štyroch kolesách (4WABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50 | Kompresor pneumatického odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | Nabíjanie batérie prívesu;
Poistka č. 2 v poistkovej skrinke motora; poistka č. 4 v poistkovej skrinke motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Štvorkolka (4WD);
Motor a spojka rozvodovej skrinky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Napájanie vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 50 | Napájanie prepínané z’nastavenia poistkovej skrinky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 50 | Napájanie prepínané z’nastavenia poistkovej skrinky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 50 | Napájanie batérie poistkovej skrinky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 40 | Predný ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Napájanie riadiacej jednotky motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30CB | Okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 40 | Vyhrievané svetlá a zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | Elektrické brzdy pre príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | Hybridný ventilátor;
Otvoriteľná strecha; Sklo s naklonením. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Dióda PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | Vysoká/nízka rýchlosť stieračov čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Stierače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Relé čerpadla predného umývača skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | Relé výkonu PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

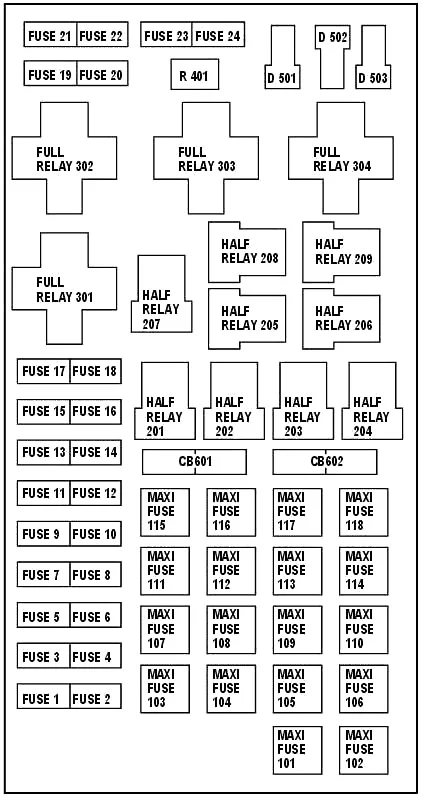

Verzia 2
| Číslo |
Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Punto di alimentazione | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Modul riadenia systému prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Faro;
Automatické svetlomety. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Ovládací panel napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Osvetlenie cúvania/parkovania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Parkovacie svetlá;
Svetlá osobného automobilu; Poistka priestoru pre cestujúcich 18 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Elektrické uzamykanie dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Deň svetlá (DRL);
Hmlové svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Pole alternátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Zadné stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Spojka klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Svetlá pre jazdu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Modul riadenia systému prenosu;
Palivové vstrekovače; Čerpadlo paliva; Senzor hmotnostného prietoku vzduchu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Zámok ťahu prívesu a
svetlo odbočenia doprava. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Zámok ťahu prívesu a
svetlo odbočenia doľava. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Senzory HEGO;
Ventil na odvodnenie nádrže; Automatická prevodovka; Senzor CMS. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | 30 | Nabíjanie batérie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 102 | 50 | Modul proti zablokovaniu bŕzd na štyroch kolesách | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 103 | 50 | Napájanie batérie bloku pripojenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 104 | 30 | Motor a spojka prevodovky 4×4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 105 | 40 | Predný ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 106 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 107 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 108 | 30 | Elektrické brzdy pre príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 109 | 50 | Kompresor pneumatického odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 | 30 | Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 111 | 40 | Napájanie batérie spínača štartovania
(prevádzkový/štartovací obvod) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 112 | 30 | Sedadlo vodiča;
Regulovateľné pedále; Modul pamäte. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 113 | 40 | Napájanie batérie spínača štartovania
(napájacie a príslušenstvo obvody) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 114 | 30 | Pomocný ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 115 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 116 | 40 | Ohrievač zadného skla, vyhrievané zrkadlá |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 117 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 118 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | – | Relé svetiel polohy prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 202 | – | Relé prevádzky/parkovania
stieračov čelného skla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 203 | – | Relé svetla cúvania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 204 | – | Relé spojky klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 205 | – | Znížený zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 206 | – | Relé hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 207 | – | Relé čerpadla predného umývača skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 208 | – | Relé čerpadla zadného umývača skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 209 | – | Zvýšený zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 301 | – | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 302 | – | Relé nabíjania batérie
prívesu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 303 | – | Relé stieračov vysokých/nízkych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 304 | – | Relé riadiaceho modulu
prenosového systému. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 401 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 501 | – | Dióda riadiaceho modulu motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 502 | – | Dióda spojky klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 503 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 601 | 30 | Príslušenstvo s oneskorením
(elektrické okná, posuvné okná, otváracia strecha) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 602 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

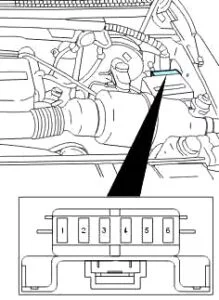

Poistková skrinka mini motora
| Č. | Amp [A] | Popis |
| 1 | 5 | Modul riadenia skupiny motora (PCM) |
| 2 | 20 | Brzdové/smerové svetlá prívesu |
| 3 | 10 | Integrovaný zadný ovládací panel audio (RICP);
CD menič; Rádio. |
| 4 | 10 | Svetlá pod schodmi |
| 5 | 20 | Zosilňovač, zosilňovač subwoofera |
| 6 | – | Nez použité |

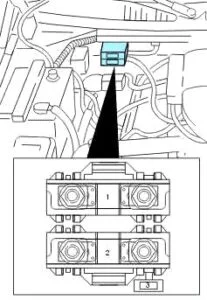

Poistky hlavnej batérie
| Nr | Amp [A] | Popis |
| 1 | 175 | Megapoistka elektrickej siete |
| 2 | 175 | Megapoistka alternátora |
| 3 | 20 | Minipoistka poľa alternátora |
Schéma poistiek a relé – Ford Expedition
Týka sa vozidiel vyrobených v rokoch:
2022.

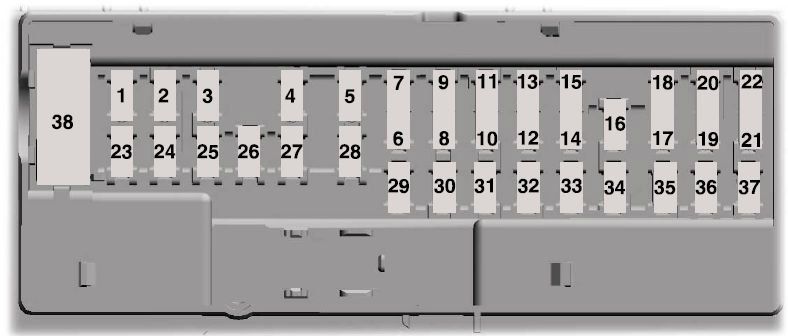

Poistková skrinka v priestore pre cestujúcich
Poistková skrinka modulu riadiacej jednotky karosérie sa nachádza na pravej strane výklenku pre nohy pasažiera, za obložením panelu.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | – | Nepoužíva sa. |
| 2 | 10 A | Spínač sedadla vodiča. |
| 3 | 7,5 A | Odomknutie dverí vodiča. |
| 4 | 20 A | Audio zosilňovač. |
| 5 | – | Nepoužíva sa. |
| 6 | 10 A | Inteligentná logika dátového konektora. |
| 7 | 10 A | Modul ovládania audio systému vzadu. |
| 8 | 5 A | Bezdrôtová nabíjačka pre príslušenstvo. Modul bezdotykového dverí. |
| 9 | 5 A | Tlačidlová klávesnica. Modul pripojeného senzora. |
| 10 | – | Nepoužíva sa. |
| 11 | – | Nepoužíva sa. |
| 12 | 7,5 A | Prístrojová doska. |
| 13 | 7,5 A | Modul ovládania stĺpika riadenia. Inteligentná logika dátového konektora. Modul klimatizácie. Modul prevodovky. |
| 14 | 15 A | Spínač brzdy. |
| 15 | 15 A | SYNC. |
| 16 | – | Nepoužíva sa. |
| 17 | – | Nepoužíva sa. |
| 18 | 7,5 A | Modul prevodovky. Spínač stĺpika. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 19 | 5 A | Modul riadiacej jednotky telematiky. |
| 20 | 5 A | Štartovanie. |
| 21 | 5 A | Senzor teploty a vlhkosti vo vozidle. |
| 22 | 5 A | Elektrochromatické zrkadlo. Modul vyhrievania sedadiel v druhom rade. |
| 23 | 30 A | Spínač ovládania okien. Spínač napájania zrkadla. Modul oblasti predných dverí na ľavej strane. |
| 24 | 30 A | Logika otváracej strechy. |
| 25 | 20 A | Audio zosilňovač 2. |
| 26 | 30 A | Modul oblasti predných dverí na pravej strane. |
| 27 | 30 A | Modul oblasti zadných dverí na ľavej strane. |
| 28 | 30 A | Modul oblasti zadných dverí na pravej strane. |
| 29 | 15 A | Regulovateľné pedále. |
| 30 | 5 A | Modul riadenia ťahu prívesu. |
| 31 | 10 A | Modul klimatizácie vzadu. Modul spínača režimu jazdy. Spínač správy terénu. Modul vysielač-prijímač rádiovej frekvencie. Spínač 4×4. |
| 32 | 20 A | Modul riadenia audia. |
| 33 | – | Nepoužíva sa. |
| 34 | 30 A | Relé štartovania. |
| 35 | 5 A | Nepoužíva sa (rezerva). |
| 36 | 15 A | Modul spracovania obrazov A. Automatizovaný modul asistencie pri parkovaní. Modul montáže s nepretržitou reguláciou. |
| 37 | 20 A | Vyhrievaný volant. |
| 38 | 30A CB | Elektrické zadné okno na ľavej strane. Elektrické zadné okno na pravej strane. |
Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 30 A | Modul riadenia karosérie 1. |
| 3 | 30 A | Modul riadenia karosérie 2. |
| 4 | 30 A | Čerpadlo paliva. |
| 5 | 5 A | Relé modulu riadenia systému prenosu. |
| 6 | 20 A | Napájanie vozidla 1. |
| 7 | 25 A | Napájanie vozidla 2. |
| 8 | 20 A | Napájanie vozidla 3. |
| 9 | 20 A | Napájanie vozidla 4. |
| 11 | 30 A | Relé štartovacieho motora. |
| 13 | 40 A | Motor predného ventilátora. |
| 15 | 20 A | Klakson. |
| 16 | 20 A | Čerpadlo predného ostrekovača. |
| 22 | 10 A | Elektronická asistencia systému riadenia/štartovania. |
| 23 | 10 A | Systém prevencie zablokovania bŕzd aktívny/začína pokrok. |
| 24 | 10 A | Modul riadenia systému prenosu. Modul riadenia prevodovky. |
| 25 | 10 A | Zadná kamera. Čidlo kvality vzduchu aktívne/začína dodávku. |
| 28 | 50 A | Čerpadlo systému proti zablokovaniu. |
| 29 | 50 A | Ventily systému proti zablokovaniu. |
| 30 | 30 A | Motory sedadla vodiča. |
| 31 | 30 A | Motory sedadiel pasažiera. |
| 32 | 20 A | Bod napájania 1. |
| 33 | 20 A | Bod napájania 2. |
| 34 | 20 A | Bod napájania 3. |
| 35 | 20 A | Bod napájania 4. |
| 36 | 40 A | Inverter. |
| 37 | 30 A | Sedadlá s klimatizáciou (strana pasažiera). |
| 38 | 30 A | Sedadlá s klimatizáciou (strana vodiča). |
| 39 | 20 A | Modul sedadla v druhom rade. |
| 40 | 40 A | Robustné panely na prepravu. |
| 41 | 30 A | Modul napájania výťahu nákladu. |
| 42 | 30 A | Modul riadenia brzdy prívesu. |
| 43 | 5 A | Nepoužíva sa (rezerva). |
| 45 | 20 A | Bod napájania 5. |
| 47 | 50 A | Elektrický ventilátor 1. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 49 | 50 A | Elektrický ventilátor 2. |
| 50 | 40 A | Vyhrievané zadné sklo. |
| 54 | 40 A | Elektronický diferenciál s obmedzeným sklzom. |
| 55 | 30 A | Relé svetiel parkovania pre ťahanie prívesu. |
| 58 | 10 A | Svetlá cúvania pre ťahanie prívesu. |
| 59 | 20 A | Nepoužíva sa (rezerva). |
| 64 | 25 A | Modul pohonu všetkých kolies 1. |
| 67 | 15 A | Štart/začiatok prevodovky. |
| 69 | 30 A | Motor stierača na ľavej strane. |
| 71 | 20 A | Relé zadného stierača. |
| 73 | 50 A | Modul elektricky sklopného sedadla – tretí rad. |
| 82 | 25 A | Modul pohonu všetkých kolies 2. |
| 88 | 40 A | Pomocný ventilátor. |
| 91 | 20 A | Výkon modulu osvetlenia prívesu. |
| 100 | 25 A | Ľavý svetlomet. |
| 101 | 25 A | Pravý svetlomet. |
| 107 | 30 A | Nabíjanie batérie prívesu. |
| 108 | 20 A | Body svetlá (polícia). |
| 120 | 15 A | Palivové vstrekovače. |
| 124 | 5 A | Modul senzora dažďa. |
| 125 | 5 A | Inteligentný USB nabíjač 1. |
| 128 | 7,5 A | Rodinný zábavný systém. |
| 134 | 20 A | Relé sedadiel s viacerými kontúrami. |
| 137 | 20 A | Pokročilý modul systémov asistencie vodiča. Pripojená kamera. |
| 139 | 5 A | Inteligentný USB nabíjač 2. |
| 140 | 5 A | Inteligentný USB nabíjač 3. |
| 142 | 5 A | Inteligentný USB nabíjač 5. |
| 147 | 40 A | Relé ventilátora intercoolera. |
| 160 | 10 A | Inteligentný konektor dátového konektora. |
| 181 | 5 A | Nepoužíva sa (rezerva). |
| 182 | 60 A | Modul ovládania dverí vodiča. |
| 183 | 60 A | Modul ovládania dverí pasažiera. |
| 210 | 30 A | Prerušenie štartu modulu ovládania karosérie. |
| R04 | Relé elektrického ventilátora 1. | |
| R06 | Relé elektrického ventilátora 3. |
O Ford Expedition (1997-2022)
Ford Expedition je veľké SUV, ktoré bolo prvýkrát predstavené v roku 1997. Toto vozidlo je známe svojou priestrannosťou a komfortom, čo ho robí ideálnym pre rodinné výlety a dlhé cesty. Modely Ford Expedition sú vybavené rôznymi motormi, vrátane silných V8, ktoré poskytujú dostatočný výkon pre ťažké náklady a ťahanie prívesov. V priebehu rokov prešiel Expedition niekoľkými generáciami, pričom každá priniesla vylepšenia v oblasti technológie, bezpečnosti a komfortu. Je obľúbený medzi vodičmi, ktorí potrebujú spoľahlivé a robustné vozidlo s dostatkom miesta pre pasažierov aj batožinu.
Schéma poistkovej skrinky Ford Expedition
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Expedition, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Typické umiestnenia poistkovej skrinky v tomto vozidle sú pod kapotou a v priestore pre cestujúcich. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom elektrického systému vozidla, a preto je dôležité mať prehľad o jej konfigurácii a funkcii. Na tejto stránke nájdete podrobné informácie o každej poistkovej skrinke, čo vám pomôže pri údržbe a opravách vášho Ford Expedition.
