Peugeot 106 (1996-2003) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 106 1996-2003, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 106 (1996-2003) – schéma poistky
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 107 (2005-2007) je poistka 5 v poistkovej skrinke v kabíne.
Motorový priestor

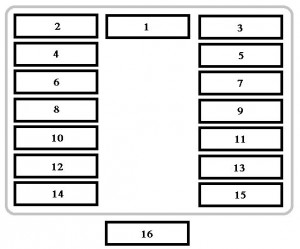

16 poistková skrinka (motorový priestor)
Pod kapotou sa nachádza 16 poistkových skríň a maxi poistkové skrinky.
| Nr | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Chladenie motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 25 | Jednotka ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Prídavné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Senzor kyslíka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Ľavé stretávacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Pravé stretávacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Ľavé diaľkové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Pravé diaľkové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Čerpadlo Pulsair | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistka Maxi (motorový priestor)
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 | 20 | Spínač osvetlenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 | 80 | Napájanie štartovania (štartér + ve) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 | 40 | Napájanie štartovania (riadené štartovanie + ve) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF4 | 40 | Batéria + ve napájanie perscatola dei fusibili 13. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kabína

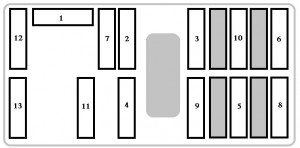

13 poistková skrinka (kabína)
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Ventilátor kúrenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Vyhrievané zadné sklo;Klimatizácia;
Spínač tlaku; Vyhrievané sedadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25 | Rádio;Osvetlenie na čítanie máp. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Vyhrievané zadné sklo;Klaksón;
Zapaľovač cigariet; Vyhrievané zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Smerovky/núdzové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Chladenie motora;Elektronická imobilizácia;
Regulátor teploty chladiacej kvapaliny; Prístrojová doska; Posilňovač riadenia; Zadné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Centrálne zamykanie;Elektronická imobilizácia;
Vnútorné osvetlenie; Osvetlenie batožinového priestoru; Regulátor teploty chladiacej kvapaliny; Prístrojová doska; Rádio; Hodiny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Elektrické okná;Núdzové svetlá;
Elektrické zrkadlá; Brzdové svetlá; Predné a zadné stierače; Prístrojová doska; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Elektrické predné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | Zadné hmlové svetlo;Osvetlenie prístrojovej dosky. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5 | Ľavé zadné svetlo;Predné svetlá na polohe;
Osvetlenie prístrojovej dosky (reostat); Nastavenie výšky svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Osvetlenie spínača;Osvetlenie panelu rádia;
Osvetlenie evidenčnej značky; Pravé zadné svetlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Peugeot 106 (1996-2003)
Peugeot 106, vyrábaný v rokoch 1996 až 2003, je kompaktné mestské vozidlo, ktoré sa stalo obľúbeným vďaka svojej spoľahlivosti a ekonomickej prevádzke. Tento model bol dostupný s rôznymi motorizáciami, vrátane benzínových a naftových motorov, čo umožňovalo vodičom vybrať si podľa svojich preferencií a potrieb. Peugeot 106 bol známy svojou jednoduchou, ale efektívnou konštrukciou, ktorá zabezpečovala pohodlnú jazdu v mestskom prostredí. Vďaka svojim kompaktným rozmerom bol ideálny pre parkovanie v úzkych mestských uliciach, pričom ponúkal dostatok priestoru pre pasažierov a ich batožinu.
Schéma poistkovej skrinky Peugeot 106
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 106, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča alebo v motorovom priestore. Schéma obsahuje detailné zobrazenie čísel poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť vozidla, a preto je dôležité mať presnú predstavu o jej usporiadaní a funkcii.
