Peugeot 306 (1993-2002) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 306 (1993–2002), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Peugeot 306 (1993-2002) – schéma poistky

Rok výroby: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 306 (1993-2002) je poistka 23 v poistkovej skrinke.

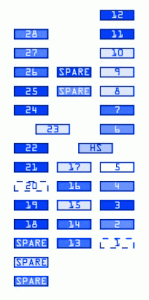

Poistková skrinka konzoly

Č.	Amperáže [A]	Popis
1	–	Nepoužíva sa
2	7,5	Automatická prevodovka alebo jednotka riadenia akustického signálu nadmernej rýchlosti.
3	5	Jednotka riadenia ABS
4	5	Prístrojová doska; Jednotka ochrany kabíny; Jednotka teploty chladiacej kvapaliny; Osvetlenie páky automatickej prevodovky; Relé automatickej prevodovky; Spínač deaktivácie airbagu pre cestujúcich.
5	25	Spínač svetiel cúvania; Relé automatickej prevodovky; Spínač brzdových svetiel; Relé denných svetiel; Relé ventilátora; Kontrola tlakového spínača; Relé kompresora.
6	5	Prístrojová doska; Jednotka ochrany kabíny; Varovná kontrolka; Hodiny; Osvetlenie batožinového priestoru; Rádiová anténa.
7	30	Odmlžovanie zadného okna a zrkadiel
8	20	Jednotka ochrany kabíny; Rádio.
9	20	Jednotka riadenia vstrekovania; Relé ventilátora; Jednotka teploty chladiacej kvapaliny.
10	20	Výstražné svetlá; Predné a zadné pozičné svetlá.
11	10	Osvetlenie prístrojovej dosky; Akustický signál bočných svetiel; Hodiny; Reostat osvetlenia; Pozičné svetlá.
12	10	Zadný hmlový svetlomet
13	–	Nepoužíva sa

14	30	Relé zadného okna a vyhrievaných sedadiel
15	20	Ťažné zariadenie
16	30	Relé predného skla a otváracej strechy
17	20	Ovládanie klaksónu
18	10	Predné hmlové svetlá
19	10	Pravý zadný svetlomet
20	30	Vetranie; Vykurovanie a klimatizácia.
21	10	Ľavý zadný svetlomet; Osvetlenie registračnej značky; Predné svetlá na polohe.
22	10	Relé ventilácie; Ovládanie odmrazovania zadného okna a zrkadiel.
23	20	Zapaľovač cigariet
24	–	Nepoužíva sa
25	10	Rádio
26	30	Stierač čelného skla a čerpadlo na umývanie skla; Motor stierača čelného skla; Hodiny stierača alebo relé senzora dažďa.
27	15	Osvetlenie odkladacej schránky; Osvetlenie zásuvky odkladacej schránky; Smerovky; Elektrické ovládanie zrkadiel; Osvetlenie mapy; Prídavné zrkadlo; Senzor dažďa; Senzor teploty v kabíne.
28	15	Hodiny; Vonkajšia teplota; Relé skla a vyhrievaných sedadiel; Zadný stierač; Otváracia strecha.

Poistky motorového priestoru

Nr	Amperáže [A]	Popis
1	40	Napájanie systému alarmu
2	60	Napájanie zámkov; Spínač osvetlenia; Skupina ventilátora klimatizácie; Predné relé hmlových svetiel; Diagnostický konektor.
3	60	Napájanie ECU ABS
4	60	+ pozitívne napájanie poistkovej skrinky

Nr	Amperáže [A]	Popis
29	10	Ľavé stretávacie svetlá
30	10	Pravé stretávacie svetlá
31	10	Ľavé diaľkové svetlá
32	10	Pravé diaľkové svetlá
33	15	Riadiaca jednotka Diesel
34	10	Senzor kyslíka
35	15	Čerpadlo paliva
36	20	Hodiny umývača svetlometov
37	40	Chladiaci ventilátor
38	–	Nepoužíva sa
39	40	Rezervná poistka pre skupinu ventilátora.
40	40	Nepoužíva sa

O Peugeot 306 (1993-2002)

Peugeot 306 je kompaktný automobil, ktorý bol vyrábaný francúzskou automobilkou Peugeot v rokoch 1993 až 2002. Tento model sa vyznačuje elegantným dizajnom a spoľahlivosťou, čo ho robí obľúbeným medzi vodičmi. Peugeot 306 bol dostupný v niekoľkých karosárskych verziách vrátane hatchbacku, sedanu, kombi a kabrioletu. Pokiaľ ide o motorové možnosti, tento model ponúkal širokú škálu benzínových a naftových motorov, ktoré sa líšili výkonom a spotrebou paliva. Medzi najpopulárnejšie motory patrili 1.4, 1.6, 1.8 a 2.0 benzínové motory, ako aj 1.9 naftový motor. Vďaka svojej všestrannosti a komfortu sa Peugeot 306 stal obľúbeným vozidlom pre rodiny aj jednotlivcov.

Schéma poistkovej skrinky Peugeot 306

Táto stránka zobrazuje schému poistkovej skrinky pre model Peugeot 306, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V tomto modeli sa poistková skrinka zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou na strane vodiča, a ďalšia sa môže nachádzať v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a funkčnosti vášho vozidla, preto je dôležité mať prehľad o jej konfigurácii a správnom používaní.
