Peugeot 807 (2002-2014) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 807 (2002–2014), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 807 (2002-2003) – schéma poistky
Rok výroby: 2002, 2003.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 807 (2002-2003) je poistka 7 v paneli poistiek na prístrojovej doske.

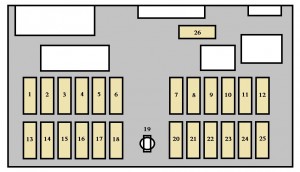

Poistky prístrojovej dosky
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Svetlomety zadné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Stierka zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Poskytovanie funkcií prostredníctvom
integrovaného systémového rozhrania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Svetlomet stop ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Vnútorné osvetlenie;
Zapaľovač cigariet; Osvetlenie priestoru pre cestujúcich; Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Elektrické okná predné;
Otvoriteľná strecha predná. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Diagnostická zásuvka;
Zásuvka na príves. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Alarm;
Telematika; Audio zariadenia; Multifunkčné displeje; Ovládanie na volante; Filter pevných častíc. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Svetlomety polohy pravý;
Osvetlenie evidenčného čísla; Osvetlenie klimatizácie; Prídavné svetlomety. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Chiusura centralizzata | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Finestrini posteriori | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Napájanie ECU airbagov
cez integro systémové rozhranie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Pravý brzdový svetlomet;
Prídavný brzdový svetlomet; Brzdové svetlá prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Napájanie diagnostickej zásuvky;
Spínače brzdového a spojkového pedála. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 40 | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Napájanie audio zariadenia cez
integrované systémové rozhranie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Ľavé svetlá polohy;
Svetlá polohy prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Siréna alarmu;
Ovládač automatickej prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Napájanie systému parkovacej asistencie
zadnej časti cez rozhranie integrovaných systémov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 40 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

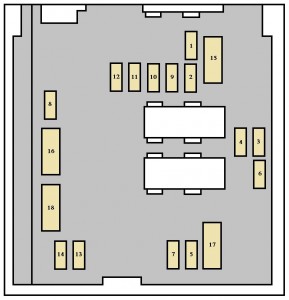

Poistky motorového priestoru
| Č. | Amp [A] | Popis |
| 1 * | 50 | Jednotka ventilátora (vysoká rýchlosť) |
| 2 * | 50 | ABS ECU alebo ESP ECU |
| 3 * | 30 | Elektromagnetický ventil nepoužívaný alebo
ESP alebo doplnkové vykurovanie (naftové) |
| 4 * | 60 | Napájanie rozhrania integrovaných systémov 1 |
| 5 * | 70 | Napájanie rozhrania integrovaných systémov 2 |
| 6 * | 30 | Jednotka ventilátora (nízka rýchlosť) |
| 7 * | 40 | Elektronická imobilizácia motora |
| 8 * | 50 | Ventilátory klimatizácie |
| * Maxi poistky poskytujú ďalšiu
ochranu pre elektrické systémy. |
||
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Spínač svetiel cúvania manuálnej prevodovky;
Svetlomety xenón; Kontrola relé ventilátorovej skupiny; Úroveň chladiacej kvapaliny v motorovom priestore; Ohrievač oleja alebo ohrievač oleja (Diesel); Senzor rýchlosti vozidla alebo merič hmotnosti vzduchu (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Čerpadlo paliva;
Elektromagnetické ventily recirkulácie výfukových plynov a regulácia tlaku turba (nafta). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | ABS ECU alebo ESP ECU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Integrované systémy spájajú
pozitívne napájanie zapaľovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Nepoužíva sa alebo vstrekovač filtra
protičasticový (Diesel); ECU filtra protičasticového (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Čerpadlo ostrekovača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Napájanie cez rozhranie integrovaných systémov;
Kontrola relé ventilátorovej skupiny (Diesel); Regulácia vysokého tlaku nafty a elektromagnetické ventily recirkulácie výfukových plynov (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Ľavý stretávací svetlomet;
Regulácia výšky svetlometu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Ľavý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Pravý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Čerpadlá ostrekovača predného a zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Senzor kyslíka –
Vstrekovače – Zapaľovacia cievka – Nádrž, elektromagnetické ventily distributora a recirkulácie výfukových plynov (benzín); Elektromagnetický ventil čerpadla vstrekovača (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Nepoužíva sa alebo čerpadlo vzduchu (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Stierače predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Prídavné ventilátory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorového priestoru
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 * | 40 | Pravé elektrické bočné dvere posuvné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 * | 40 | Ľavé elektrické bočné dvere posuvné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 * | 30 | HI-FI zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 * | 30 | Nepoužíva sa alebo dodatočné vykurovanie
(Nafta). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 25 | Elektrické sedadlo vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 25 | Elektrické sedadlo pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Otváracia strecha v treťom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Otváracia strecha v druhom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Vyhrievané sedadlo pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Vyhrievané sedadlo vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Elektrická blokácia pre deti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | 12V zásuvka na príslušenstvo v 3. rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20 | 12 V zásuvka na príslušenstvo v druhom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Maxi poistky poskytujú ďalšiu
ochranu pre elektrické systémy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 807 (2004-2005) – schéma poistkovej skrinky
Rok výroby: 2004, 2005.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 807 (2004-2005) je poistka 7 v poistkovej skrinke na prístrojovej doske.
Poistky prístrojovej dosky
| Nr | Amp [A] | Popis |
| 1 | 10 | Svetlomety zadné hmlové svetlá |
| 2 | 15 | Stierač zadného okna |
| 4 | 15 | Poskytovanie funkcií prostredníctvom
integrovanej systémovej rozhrania. |
| 5 | 10 | Svetlomet stop ľavý |
| 7 | 20 | Osvetlenie slnečných clôn;
Zapaľovač cigariet; Osvetlenie priestoru pre cestujúcich; Elektrochromatické zrkadlo. |
| 9 | 30 | Elektrické okná predné;
Otvoriteľná strecha predná. |
| 10 | 20 | Diagnostický konektor;
Konektor pre príves. |
| 11 | 15 | Alarm;
Telematika; Audio systém; Multifunkčné displeje; Ovládanie na volante; Filter pevných častíc. |
| 12 | 10 | Svetlomety polohy pravé;
Osvetlenie evidenčného čísla; Osvetlenie klimatizácie; Prídavné svetlomety. |
| 14 | 30 | Centrálne zamykanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Finestrini posteriori | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Napájanie ECU airbagov
cez integrované systémové rozhranie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Svetlomet brzdy pravý;
Prídavný svetlomet brzdy; Svetlomety brzdy prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Napájanie diagnostickej zásuvky;
Spínače brzdového a spojkového pedálu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 40 | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Napájanie audio systému
cez integrované systémové rozhranie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Svetlomety polohy ľavé;
Svetlomety polohy prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Siréna alarmu;
Ovládač automatickej prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Napájanie systému asistencie pri parkovaní
zadného cez integrované systémové rozhranie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 40 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

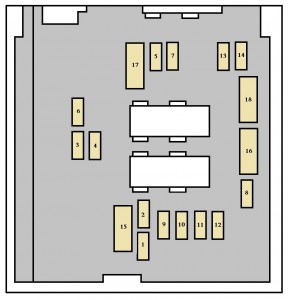

Poistky motorového priestoru
| Č. | Amp [A] | Popis |
| 1 * | 50 | Jednotka ventilátora
(vysoká rýchlosť). |
| 2 * | 50 | ABS ECU alebo ESP ECU |
| 3 * | 30 | Elektromagnetický ventil, ktorý sa nepoužíva
alebo ESP alebo dodatočné vykurovanie (nafta). |
| 4 * | 60 | Napájanie rozhrania integrovaných systémov 1 |
| 5 * | 70 | Napájanie rozhrania integrovaných systémov 2 |
| 6 * | 30 | Jednotka ventilátora (nízka rýchlosť) |
| 7 * | 40 | Elektronická blokácia motora |
| 8 * | 50 | Ventilátory klimatizácie |
| * Poistky maxi poskytujú ďalšiu
ochranu pre elektrické inštalácie. |
||
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Spínač svetiel cúvania manuálnej prevodovky –
Svetlomety xenón – Kontrola relé skupiny ventilátora – Úroveň chladiacej kvapaliny v motorovom priestore – Ohrievač oleja alebo ohrievač oleja (Diesel) – Senzor rýchlosti vozidla alebo merič prúdu vzduchu (Diesel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Čerpadlo paliva;
Elektromagnetické ventily recirkulácie výfukových plynov a regulácia tlaku turba (nafta). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | ABS ECU alebo ESP ECU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Integrované systémy spájajú pozitívne napájanie zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Nez použité alebo
injektor filtra pevných častíc (Diesel); ECU filtra pevných častíc (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Predné svetlomety hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Čerpadlo umývača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Napájanie cez rozhranie integrovaných systémov;
Kontrola relé skupiny ventilátora (Diesel); Regulácia vysokého tlaku nafty a elektromagnetické ventily recirkulácie výfukových plynov (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Ľavý stretávací svetlomet;
Regulácia výšky svetlometu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Ľavý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Pravý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Čerpadlá umývača predného a zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Senzor kyslíka;
Injektory; Zapaľovacia cievka; Nádrž, elektromagnetické ventily rozdeľovača a recirkulácia výfukových plynov (benzín); Elektromagnetický ventil čerpadla injektora (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Nez použité alebo čerpadlo vzduchu (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Stierače predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Prídavné ventilátory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

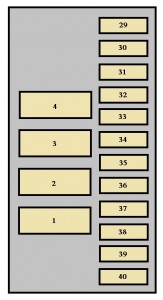

Poistky motorového priestoru
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 * | 40 | Elektrické dvere pravé
bočné posuvné. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 * | 40 | Elektrické dvere ľavé
bočné posuvné. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 * | 30 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 * | 30 | Nepoužíva sa alebo
dodatočné vykurovanie (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 25 | Elektrická stolička vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 25 | Elektrická stolička pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Otvoriteľná strecha v treťom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Otvoriteľná strecha v druhom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Vykurovaná stolička pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Vykurovaná stolička vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Elektrická zámka pre deti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | 12V zásuvka na príslušenstvo
v treťom rade. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20 | 12V zásuvka na príslušenstvo
v druhom rade. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Maxi poistky poskytujú ďalšiu
ochranu pre elektrické inštalácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 807 (2006) – schéma poistkovej skrinky
Rok výroby: 2006.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 807 (2006) je poistka 7 v poistkovej skrinke na prístrojovej doske.
Poistky prístrojovej dosky
| Nr | Amp [A] | Popis |
| 1 | 10 | Svetlomety zadné hmlové svetlá |
| 2 | 15 | Stierač zadného okna |
| 4 | 15 | Poskytovanie funkcií prostredníctvom
integrovanej systémovej rozhrania. |
| 5 | 10 | Svetlomet stop ľavý |
| 7 | 20 | Osvetlenie slnečných clôn;
Zapaľovač cigariet; Osvetlenie priestoru pre cestujúcich; Elektrochromatické zrkadlo. |
| 9 | 30 | Elektrické okná predné;
Otvárateľná strecha predná. |
| 10 | 20 | Diagnostický konektor;
Konektor prívesu. |
| 11 | 15 | Alarm;
Telematika; Audio systém; Multifunkčné displeje; Ovládanie na volante; Filter pevných častíc. |
| 12 | 10 | Svetlomety polohy pravé;
Osvetlenie evidenčného čísla; Osvetlenie klimatizácie; Prídavné svetlomety. |
| 14 | 30 | Centrálne zamykanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Finestrini posteriori | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Napájanie ECU airbagov
cez integrované systémové rozhranie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Svetlomet brzdy pravý;
Prídavný svetlomet brzdy; Svetlomety brzdy prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Napájanie diagnostickej zásuvky;
Spínače pedálu brzdy a spojky; Napájanie skupiny deaktivácie aktátora bočných posuvných dverí s motorom. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 40 | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Napájanie audio systému cez
integrované systémové rozhranie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Svetlomety polohy ľavý;
Svetlomety polohy prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Siréna alarmu;
Kontrolór automatickej prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Napájanie systému asistencie pri parkovaní
zadného cez integrované rozhranie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 40 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorového priestoru
| Č. | Amp [A] | Popis |
| 1 * | 50 | Jednotka ventilátora
(vysoká rýchlosť). |
| 2 * | 50 | ABS ECU alebo ESP ECU |
| 3 * | 30 | Elektromagnetický ventil nepoužívaný alebo
ESP alebo doplnkové vykurovanie (Diesel). |
| 4 * | 60 | Napájanie rozhrania integrovaných systémov 1 |
| 5 * | 70 | Napájanie rozhrania integrovaných systémov 2 |
| 6 * | 30 | Jednotka ventilátora (nízka rýchlosť) |
| 7 * | 40 | Elektronická imobilizácia motora |
| 8 * | 50 | Ventilátory klimatizácie |
| * Poistky maxi poskytujú ďalšiu
ochranu pre elektrické systémy. |
||
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Spínač svetiel cúvania manuálnej prevodovky;
Svetlomety xenón; Kontrola relé skupiny ventilátora; Úroveň kvapaliny chladiča motora; Ohrievač oleja alebo ohrievač oleja (Diesel); Senzor rýchlosti vozidla alebo merič prúdu vzduchu (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Čerpadlo paliva;
Elektromagnetické ventily recirkulácie výfukových plynov a regulácie tlaku turba (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | ABS ECU alebo ESP ECU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Pozitívne napájanie zapaľovania
poistkovej skrinky motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Nepoužíva sa alebo vstrekovač filtra pevných častíc (Diesel);
ECU filtra pevných častíc (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Predné svetlomety hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Čerpadlo ostrekovača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Napájanie cez rozhranie integrovaných systémov;
Kontrola relé skupiny ventilátora (Diesel); Regulácia vysokého tlaku oleja paliva a elektromagnetické ventily recirkulácie výfukových plynov (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Relé svetiel stretávacích
(vozidlo nie je vybavené len svetlometmi xenón); Regulácia výšky svetlometov |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Relé svetiel stretávacích
(vozidlo nie je vybavené len svetlometmi xenón). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Ľavý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Čerpadlá ostrekovača predného a zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Senzor kyslíka;
Vstrekovače; Zapálenie; Nádrž, elektromagnetické ventily distribútora a recirkulácie výfukových plynov (benzín); Elektromagnetický ventil čerpadla vstrekovača (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Nepoužíva sa alebo čerpadlo vzduchu (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Stierače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Prídavné ventilátory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorového priestoru
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 * | 40 | Elektrické bočné dvere vpravo posuvné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 * | 40 | Elektrické bočné dvere vľavo posuvné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 * | – | Nevyužité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Pripojenie prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 * | 30 | Nevyužité alebo dodatočné vykurovanie
(na naftu). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | Nevyužité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Pravý stretávací svetlomet
(vozidlo nie je vybavené iba xenónovými svetlami). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Ľavý stretávací svetlomet
(vozidlo nie je vybavené iba xenónovými svetlami). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 25 | Elektrické sedadlo vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 25 | Elektrické sedadlo pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Otvoriteľná strecha v treťom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Otvoriteľná strecha v druhom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Vykurované sedadlo pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Vykurované sedadlo vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Elektrická zámka pre deti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | 12V zásuvka na príslušenstvo v treťom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20 | 12V zásuvka na príslušenstvo v druhom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Maxi poistky poskytujú ďalšiu
ochranu pre elektrické systémy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 807 (2007-2009) – schéma poistky
Rok výroby: 2007, 2008, 2009.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 807 (2007-2009) je poistka 9 v poistkovej skrinke na prístrojovej doske.
Poistky prístrojovej dosky
| Číslo | Amp [A] | Popis |
| 1 | 15 | Stierač zadného okna |
| 2 | – | Nepoužíva sa |
| 3 | 5 | Riadiaca jednotka airbagu |
| 4 | 10 | Senzor uhla riadenia;
Diagnostický konektor; Senzor ESP; Manuálna klimatizácia; Spínač spojky; Výška lúča svetlometov; Čerpadlo filtra pevných častíc; Elektrochromatické zrkadlo. |
| 5 | 30 | Elektrické zrkadlá;
Elektrický motor okna. |
| 6 | 30 | Napájanie predných elektrických okien, riadok otváracej strechy 1. |
| 7 | 5 | Osvetlenie pri otvorených dverách;
Osvetlenie odkladacej schránky; Osvetlenie zrkadla na líčenie. |
| 8 | 20 | Multifunkčný displej;
Alarmová siréna; Audio systém; CD menič; Audio/telefon; Schéma poistiek prívesu; Riadiaca jednotka na pridávanie nafty; Riadiaca jednotka na detekciu nízkeho tlaku v pneumatikách; Riadiaca jednotka modulu posuvných dverí. |
| 9 | 30 | Zapaľovač cigariet |
| 10 | 15 | Spínač volantu;
Schéma poistiek prívesu. |
| 11 | 15 | Diagnostický konektor;
Kľúč na zapaľovanie; Automatická prevodovka. |
| 12 | 15 | Modul pamäte sedadla vodiča;
Elektrické sedadlo pasažiera; Riadiaca jednotka airbagu; Riadiaca jednotka parkovacej pomoci; Tlačidlá posuvných dverí. |
| 13 | 5 | Schéma poistiek motora;
Schéma poistiek prívesu. |
| 14 | 15 | Senzor dažďa;
Automatická klimatizácia; Prístrojová doska; Otvorené strechy; Ukazovatele varovania tachometra; Telematická kontrola. |
| 15 | 30 | Blokovanie zámkov |
| 16 | – | Nepoužíva sa |
| 17 | 40 | Vyhrievané zadné sklo |
Poistky motorového priestoru
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 * | 50 | Ventilátory klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 * | 50 | Brzdový systém (ABS / ESP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 * | 30 | Brzdový systém (ABS / ESP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 * | 60 | Napájanie rozhrania
integrovaných systémov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 * | 70 | Napájanie rozhrania
integrovaných systémov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 * | 30 | Prídavné kúrenie
(Diesel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 * | 40 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 * | 50 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Maxi poistky poskytujú ďalšiu
ochranu pre elektrické systémy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Kontrolér motora;
Systémy napájania paliva a vzduchu; Inštalácia ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Čerpadlo ostrekovača predného a zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Čerpadlo ostrekovača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Systém napájania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Posilňovač riadenia;
Dodatočný spínač brzdového pedálu; Kontrolér automatickej prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Brzdový systém (ABS/ESP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Kontrola štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Riadiaca jednotka motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Systémy napájania paliva a vzduchu;
Systémy kontroly emisií. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Predná klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Integrované systémové rozhranie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky batérie
| Číslo | Amp [A] | Popis |
| 1 * | 40 | Pravé elektrické dvere
bočné posuvné. |
| 2 * | 40 | Ľavé elektrické dvere
bočné posuvné. |
| 3 * | – | Nepoužíva sa |
| 4 * | 40 | Schéma poistiek prívesu |
| 31 | 5 | Hlavný spínač brzdy |
| 32 | 25 | Pamäť sedadla vodiča |
| 33 | 25 | Pamäť miesta pasažiera |
| 34 | 20 | Riadok otváracej strechy 3 |
| 35 | 20 | Riadok otváracej strechy 2 |
| 36 | 10 | Vyhrievané sedadlo pasažiera |
| 37 | 10 | Vyhrievané sedadlo vodiča |
| 38 | 15 | Hmlové svetlá
(žiarovka xenon). |
| 39 | 20 | 12 V zásuvka príslušenstva riadok 3 |
| 40 | 20 | 12 V zásuvka príslušenstva riadok 2 |
| * Maxi poistky poskytujú ďalšiu
ochranu pre elektrické systémy. |
||
Peugeot 807 (2010-2014) – schéma poistkovej skrinky
Rok výroby: 2010, 2011, 2012, 2013, 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 807 (2010-2014) je poistka 9 v poistkovej skrinke na prístrojovej doske.
Poistky prístrojovej dosky
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Štetec stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Riadiaca jednotka airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Senzor uhla riadenia;
Diagnostický konektor; Senzor ESP; Manuálna klimatizácia; Spínač spojky; Výška lúča svetlometov; Čerpadlo filtra pevných častíc; Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Elektrické zrkadlá;
Motor okna pasažiera; Riadok 1 otváracej strechy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Napájanie predných elektrických okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Osvetlenie pohostinnosti;
Osvetlenie odkladacej schránky; Osvetlenie zrkadla; Osvetlenie obrazovky zábavy (riadok 2). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Multifunkčný displej;
Poplašná siréna; Audio systém; CD menič; Audio/telefón; Tabuľka poistiek prívesu; Riadiaca jednotka prídavného nafty; Riadiaca jednotka detekcie nízkeho tlaku v pneumatikách; Riadiaca jednotka modulu posuvných dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Spínač volantu;
Tabuľka poistiek prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Diagnostický konektor;
Kľúč na zapaľovanie; Automatická prevodovka (4 rýchlosti). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Modul pamäte sedadla vodiča;
Elektrické sedadlo pasažiera; Kontrolór airbagu; Kontrolór parkovacej asistencie; Tlačidlá v bočných posuvných dverách; Hands-free súprava; Automatická prevodovka (6 rýchlostí). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Tabuľka poistiek motora;
Tabuľka poistiek prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Senzor dažďa;
Automatická klimatizácia; Prístrojová doska; Otvorené strechy; Kontrolka počítadla kilometrov; Telematická kontrola. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Blokovanie pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Blokovanie zámkov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorového priestoru
| Č. | Amp [A] | Popis |
| 1 * | 50 | Ventilátory klimatizácie |
| 2 * | 50 | Brzdový systém (ABS / ESP) |
| 3 * | 30 | Brzdový systém (ABS / ESP) |
| 4 * | 60 | Napájanie rozhrania integrovaných systémov |
| 5 * | 70 | Napájanie rozhrania integrovaných systémov |
| 6 * | 30 | Prídavné kúrenie (nafta) |
| 7 * | 40 | Nepoužíva sa |
| 8 * | 50 | Nepoužíva sa |
| * Poistky maxi poskytujú dodatočnú ochranu
pre elektrické inštalácie. |
||
| Nr | Amp [A] | Popis |
| 1 | 20 | Kontrolér motora;
Systémy napájania paliva a vzduchu; Montáž ventilátora. |
| 2 | 15 | Klakson |
| 3 | 10 | Čerpadlo umývača predného a zadného skla |
| 4 | 20 | Čerpadlo umývača svetlometov |
| 5 | 15 | Systém napájania paliva |
| 6 | 10 | Posilňovač riadenia;
Spínač pedála pomocnej brzdy; Kontrolér automatickej prevodovky; Senzor prietoku vzduchu; Automatický korektor lúča s xenónovými žiarovkami. |
| 7 | 10 | Brzdový systém (ABS / ESP) |
| 8 | 20 | Kontrola motora štartéra |
| 9 | 10 | Jednotka riadenia motora |
| 10 | 30 | Systémy napájania paliva a vzduchu;
Systémy kontroly emisií. |
| 11 | 40 | Predná klimatizácia |
| 12 | 30 | Stierače |
| 13 | 40 | Integrované systémové rozhranie |
| 14 | – | Nepoužíva sa |
| 15 | 30 | Kontrola detskej poistky |
Poistky motorového priestoru
| Č. | Amp [A] | Popis |
| 1 * | 40 | Elektrické dvere pravé
bočné posuvné. |
| 2 * | 40 | Elektrické dvere ľavé
bočné posuvné. |
| 3 * | – | Nepoužíva sa |
| 4 * | 40 | Poistková skrinka prívesu |
| 31 | 5 | Hlavný spínač brzdy |
| 32 | 25 | Pamäť sedadla vodiča |
| 33 | 25 | Pamäť poloha pasažiera |
| 34 | 20 | Riadok strešného okna 3 |
| 35 | 20 | Riadok strešného okna 2 |
| 36 | 10 | Vyhrievané sedadlo pasažiera |
| 37 | 10 | Vyhrievané sedadlo vodiča |
| 38 | 15 | Hmlové svetlá
(žiarovka xenon). |
| 39 | 20 | Zásuvka príslušenstva 12 V riadok 3 |
| 40 | 20 | Zásuvka príslušenstva 12 V riadok 2 |
| * Poistky maxi ponúkajú dodatočnú ochranu
pre elektrické inštalácie. |
||
O Peugeot 807 (2002-2014)
Peugeot 807 je veľkopriestorové MPV, ktoré sa vyrábalo v rokoch 2002 až 2014. Tento model bol výsledkom spolupráce medzi Peugeotom a Fiatom, pričom ponúkal priestranný interiér s možnosťou prepravy až siedmich pasažierov. Peugeot 807 bol známy svojou pohodlnou jazdou a flexibilným usporiadaním sedadiel, čo ho robilo ideálnym pre rodiny. Pokiaľ ide o motorizáciu, model ponúkal rôzne možnosti vrátane benzínových a dieselových motorov, ktoré zabezpečovali dostatočný výkon a efektívnosť. Medzi najčastejšie motory patrili 2.0-litrové a 2.2-litrové varianty, ktoré poskytovali vyvážený pomer medzi výkonom a spotrebou paliva.
Schéma poistkovej skrinky Peugeot 807
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 807, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod prístrojovou doskou a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správnom použití.
