Peugeot 308 CC (2008-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 308 CC (2008–2016), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 308 CC (2008) – schéma poistky
Rok výroby: 2008.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 308 CC (2008) je poistka F9 v paneli poistiek na prístrojovej doske.

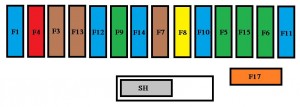

Poistky konzoly
Panel poistiek sa nachádza v dolnej časti prístrojovej dosky (ľavá strana).
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 | Vyhrievané sedadlá vodiča a cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 5 | Schéma poistiek prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 | Modul pamäte sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 30 | Hi-Fi zosilňovač;
Modul pamäte sedadla cestujúceho. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Riadiaca jednotka airbagov
a pretensionérov |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Pedál spojky a spínače s dvoma funkciami
brzdy; Elektrochromatické zrkadlo; Klimatizácia; Senzor uhla riadenia; Automatická prevodovka; Jednotka prepínania a ochrany. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Predné elektrické okná;
Napájanie sklopných zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Zadné elektrické okná aktivované
tlačidlom; Externé ovládacie prvky na otváranie dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Predné a zadné vnútorné osvetlenie;
Osvetlenie na čítanie mapy; Osvetlenie slnečníka; Osvetlenie odkladacej schránky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Audio systém;
Audio/telefón; CD menič; Multifunkčný displej; Detekcia nízkeho tlaku pneumatík; Vnútorné priestory. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | 12 V zásuvka vpredu;
Zapaľovač cigariet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Ovládanie na volante;
Siréna na varovanie; Riadiaca jednotka alarmu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Kľúč na zapínanie s nízkym prúdom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Prístrojová doska;
Osvetlenie bezpečnostných pásov a lampy na varovanie airbagu cestujúceho; Klimatizácia; Modul pamäte sedadla vodiča; Sklený strešný systém. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Schéma poistiek motorového priestoru;
Airbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Multifunkčný displej;
Zosilňovač; Hands-free kit; Senzor dažďa/svetla; Riadiaca jednotka asistencie pri parkovaní; Jednotka pamäte sedadla cestujúceho. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Blokovanie a superblokovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Odmlžovanie zadného okna a
vonkajších zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH | – | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

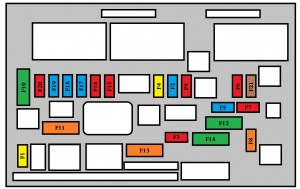

Poistky motorového priestoru
Schéma poistiek je umiestnené v motorovom priestore blízko batérie (ľavá strana).
| Č. | Amp [A] | Popis |
| F1 | 20 | Napájanie modulu motora;
Čerpadlo vstrekovania a EGR elektroventily (2 l HDI 16V); Vstrekovače (2 l HDI 16V). |
| F2 | 15 | Klakson |
| F3 | 10 | Stierače |
| F4 | 20 | Striekacia jednotka svetlometov |
| F5 | 15 | Vyprázdnenie nádrže;
Elektroventily na reguláciu tlaku turbo kompresora a turbíny (1,6 l THP 16 V); Ohrievač pary oleja (1,6 l THP 16 V). |
| F6 | 10 | Senzor rýchlosti vozidla;
Riadiaca jednotka ABS/ESP. |
| F7 | 10 | Regulátor asistencie pri riadení;
Automatická prevodovka; Senzor hladiny chladiacej kvapaliny motora. |
| F8 | 25 | Ovládanie motorčeka štartovania |
| F9 | 10 | Diagnostická zásuvka;
Smerovky; Senzor prietoku vzduchu (Diesel); Čerpadlo filtra pevných častíc (Diesel); Ovládanie vonkajších zrkadiel. |
| F10 | 30 | Aktuátory modulu motora
(benzín: zapaľovacie cievky, elektroventily, lambda sondy, vstrekovače, ohrievače, čerpadlo paliva, riadený termostat); (Diesel: elektroventily, ohrievače). |
| F11 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Stierač predného skla pomalý/rýchly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Napájanie rozhrania integrovaných systémov
(pozitívne zapnutie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Ľavý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Ľavý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Pravý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Senzory kyslíka (benzín);
Elektromagnetické ventily chladenia vzduchu (Diesel), |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Termostat riadený;
Elektromagnetické ventily s reguláciou distribúcie; Elektromagnetický ventil na reguláciu tlaku turbodúchadla (Diesel); Senzor úrovne chladiacej kvapaliny motora (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Napájanie relé skupiny ventilátorov;
Chladenie turba (1,6 l THP 16V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

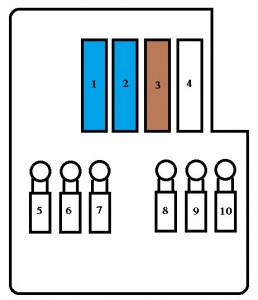

Tabuľka poistiek mini a midi nad batériou
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Diagnostická zásuvka;
Denné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Spínač brzdy s dvoma funkciami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 * | 80 | Skupina elektrickej pumpy
asistencie riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 * | 70 | Jednotka vykurovania (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 * | 100 | Jednotka prepínania a
ochrany. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 * | 50 | Vykurovanie krku vodiča a
cestujúceho. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 * | 30 | Elektrický motor Valvetronic
(1,6 l THP 16V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabuľka poistiek max
| Nr | Amp [A] | Popis |
| MF1* | 50 | Skupina a jednotka elektropompa
sklápacieho strechy. |
| MF2* | 50 | Schéma poistiek v
priestore pre cestujúcich. |
| MF3* | 50 | Inštalácia ventilátora |
| MF4* | 80 | Integrované systémové rozhranie |
| MF5* | 80 | Integrované systémové rozhranie |
| MF6* | 40 | Riadiaca jednotka ABS/ESP |
| MF7* | 30 | Elektromagnetické ventily ABS/ESP |
| MF8* | – | Nie je použité |
* Poistky maxi poskytujú ďalšiu ochranu elektrickým systémom.
Peugeot 308 CC (2009) – schéma poistkovej skrinky
Rok výroby: 2009.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 308 CC (2009) je poistka F9 v poistkovej skrinke na prístrojovej doske.
Poistky konzoly
Poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (na ľavej strane).
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 | Vyhrievané sedadlá pre vodiča a pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 5 | Poistková skrinka prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 | Modul pamäte sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 30 | Hi-Fi zosilňovač;
Modul pamäte sedadla pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Riadiaca jednotka airbagov
a predpínačov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Pedál spojky a
multifunkčné spínače brzdy; Zrkadlo s elektrochromatickým povrchom; Klimatizácia; Senzor uhla riadenia; Automatická prevodovka; Jednotka prepínania a ochrany. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Predné elektrické okná;
Napájanie sklopných zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Zadné elektrické okná ovládané
jedným tlačidlom; Externé ovládanie na otváranie dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Predné a zadné vnútorné osvetlenie;
Osvetlenie na čítanie máp; Osvetlenie slnečnej clony; Osvetlenie odkladacej schránky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Audio systém;
Audio/telefón; CD menič; Multifunkčný displej; Detekcia nízkeho tlaku v pneumatikách; Vnútorné priestory. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | 12 V zásuvka vpredu,
Zapaľovač cigariet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Ovládanie na volante;
Siréna alarmu; Riadiaca jednotka alarmu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Kľúč na zapaľovanie s nízkym napätím | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Prístrojová doska;
Kontrolky bezpečnostných pásov a varovné svetlá airbagu pre pasažiera; Klimatizácia; Modul pamäte sedadla vodiča; Modul skladacieho strešného okna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Poistková skrinka motorového priestoru;
Airbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Multifunkčný displej;
Zosilňovač; Hands-free kit; Senor dažďa/svetla; Riadiaca jednotka parkovacej asistencie; Modul pamäte sedadla pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Blokovanie a superblokovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Odmlžovanie zadného okna a
vonkajších zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH | – | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Peugeot 308 CC (2008-2016)
Peugeot 308 CC, vyrábaný v rokoch 2008 až 2016, je elegantný kabriolet, ktorý kombinuje štýl a výkon. Tento model je známy svojou pevnou sklápacou strechou, ktorá umožňuje prechod z kupé na kabriolet v priebehu niekoľkých sekúnd. Peugeot 308 CC ponúka rôzne motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektivitu. Interiér vozidla je navrhnutý s dôrazom na komfort a moderné technológie, čo z neho robí ideálnu voľbu pre tých, ktorí hľadajú spojenie luxusu a praktickosti.
Schéma poistkovej skrinky Peugeot 308 CC
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 308 CC, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, konkrétne v blízkosti palubnej dosky. Diagramy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité jej správne používanie a údržba.
