Peugeot 607 (1999-2009) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 607 (1999–2009), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 607 (1999-2004) – schéma poistkovej skrinky
Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 607 (1999-2004) je poistka F10 v poistkovej skrinke na prístrojovej doske.
Poistková skrinka v kabíne – BSI
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | – | Poistky rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 30 | Blokovanie, superuzavretie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 20 | Rádiový zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 30 | Striekací systém predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 30 | Ovládače zadného okna na zadných dverách | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Elektronická imobilizácia;
monochromatický displej; Farebný displej; Prístrojová doska; Ovládanie klimatizácie; Audio/telefónny systém. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Pravé zadné brzdové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Ovládače;
Osvetlenie zadných svetiel; Osvetlenie predného stropu; Osvetlenie zadného stropu; Osvetlenie vzadu; Osvetlenie evidenčnej značky; Nastavenie výšky svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 | Diagnostický konektor;
Riadiaca jednotka nastavenia výšky svetlometov; HF blokovací prijímač; Teplotný senzor vzduchu v kabíne; HF prijímač nízkeho tlaku v pneumatikách. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 20 | Striekací systém svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 | Osvetlenie odkladacej schránky;
Predný zapaľovač cigariet; Dodatočné osvetlenie vpredu a vzadu; Elektrochromatické spätné zrkadlo; Elektrické vonkajšie zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 5 | Riadiaca jednotka pre automatické
svetlomety; Riadiaca jednotka airbagov; Bezpečnostné relé pre automatické svetlomety. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Ovládače zadného okna na paneli vodiča,
zadné okná |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 30 | Stierače tergicristallo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 15 | Kontrola na dverách | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 15 | Zapaľovač cigariet zadný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5 | Vyhrievané vonkajšie zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Ľavé zadné brzdové svetlo;
Prídavné brzdové svetlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 | Riadiaca jednotka asistencie
pri parkovaní; Riadiaca jednotka navigácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Siréna alarmu,
Riadiaca jednotka s displejom monochromatickým alebo farebným, HF prijímač, Audio/telefónny systém, Riadiaca jednotka navigácie monochromatická alebo farebná, Riadiaca jednotka prídavného naftového paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Diagnostický konektor;
Zásuvka pre príves; Relé bočných svetiel prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Riadiaca jednotka prídavného pre
naftové motory; riadiaca jednotka pamäte sedadla vodiča; Kontrola – dvere vodiča; Kontrola – dvere pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 30 | Okno vodiča;
Okno pasažiera; Automatický návrat otváracej strechy; Spínač okna pasažiera na panely dverí vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 | Zadné hmlové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 40 | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 40 | Vyhrievaný zadný displej;
Rádiový zosilňovač pre anténu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 – R10 | – | Rezervné poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

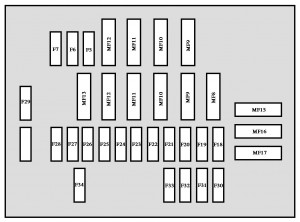

Poistky motorového priestoru
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 | 70 | Integrované rozhranie systémov
(vyhrievané čelné sklo; vyhrievané vonkajšie zrkadlá; stierač čelného skla; striekacia tryska skla; striekacia tryska svetlometov). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 | 50 | Ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 | 50 | Motor čerpadla ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | Hydraulická jednotka ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF4 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 20 | Klakson, relé ovládania klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20 | Vyhrievané predné a zadné sedadlá naľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 20 | Vyhrievané predné a zadné sedadlá napravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF8 | 70 | Integrované systémové rozhranie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF9 | 30 | Elektrické sedadlo pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF10 | 20 | Automatická riadiaca jednotka
osvetlenia svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF11 | 50 | Integrované systémové rozhranie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF12 | 70 | Napájanie zapaľovania
(+ prídavné zariadenia/riadené zapaľovanie + prídavné). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF13 | 20 | Automatická riadiaca jednotka
osvetlenia svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Duálne napájanie relé vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF15 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF16 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF17 | 30 | Hydraulická jednotka ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 30 | Napájanie zapalovania (+ štartér) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 20 | Riadiaca jednotka variabilného odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Relé ventilátorovej skupiny;
Bezpečnostný spínač tempomatu; Spínač manuálnej prevodovky; Spínač cúvacích svetiel manuálnej prevodovky alebo multifunkčný spínač automatickej prevodovky; Automatický regulátor osvetlenia svetlometov; Senzor rýchlosti vozidla; Senzor hladiny chladiacej kvapaliny; Senzor vody v nafte; Regulátor napájacieho spínača relé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Regulátor automatickej prevodovky;
Multifunkčný spínač automatickej prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 25 | Riadiaca jednotka ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Naftové kúrenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Riadiaca jednotka motora;
Dvojitá riadiaca jednotka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 15 | Palivové čerpadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 30 | Riadiaca jednotka pamäte sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 10 | Dvojité napájanie injekčného relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 30 | Odpor na odmrazovanie škrtícího ventilu;
Elektromagnetický ventil nasávacieho potrubia; Prúdomer; Injekčné čerpadlo deaktivátora piestu; Kúrenie oleja. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 30 | Čerpadlo vzduchu;
Regulátor pridania nafty; Vstrekovač pridania nafty. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 | Automatická blokácia prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | Riadiaca jednotka ESP alebo ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 15 | Regulátor automatickej prevodovky;
Multifunkčný spínač automatickej prevodovky (okrem cúvacích svetiel); Sekvenčné ovládanie automatickej prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5 | Senzory kyslíka;
Elektromagnetický ventil recirkulácie výfukových plynov; Elektromagnetický ventil škrtícího ventilu recirkulácie výfukových plynov; Elektromagnetický ventil regulácie tlaku turba. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 607 (2005) – schéma poistkovej skrinky
Rok výroby: 2005.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 607 (2005) je poistka F9 v poistkovej skrinke na prístrojovej doske.

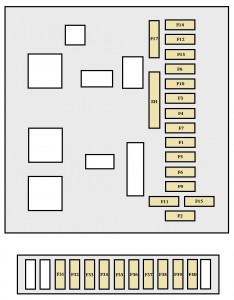

Poistky na prístrojovej doske
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 | Svetlomet brzdy pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 5 | Svetlomet brzdy ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 5 | Tretí svetlomet brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5 | Napájanie audio/telefonické | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5 | Riadiaca jednotka pre detekciu
nízkeho tlaku v pneumatikách; CD menič. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 | Relé sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 30 | Vyhrievané sedadlá pasažiera
a zadné pravé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 | Vyhrievané sedadlá vodiča
a zadné ľavé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 30 | Relé sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 5 | Diagnostická zásuvka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Čerpadlo predného umývača a
senzor hladiny kvapaliny umývača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Uzavretá a zaseknutá zem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Spínač spojky;
Multifunkčný spínač brzdy; Diagnostický konektor; Senzor ESP; Skupina airbagov a predpínačov; Relé BCP3 klimatizácie; Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Predné elektrické okná a
napájanie otváracej strechy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Napájanie zadných elektrických okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Spínač osvetlenia priestoru;
Prídavné osvetlenie; Žiarovky na čítanie mapy; Prídavné zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Napájanie multifunkčného displeja;
Ovládanie volantu; Siréna alarmu; Prídavná poistková skrinka pre príves. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Predné a zadné zapaľovače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Napájanie riadiacej jednotky nádrže aditíva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Ovládač automatickej prevodovky,
spínač výberu polohy automatickej prevodovky; Spínač zapaľovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Napájanie poistkovej skrinky prívesu;
Hands-free kit; Relé sedadiel; Modul pamäte sedadla; Senzor dažďa a svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Napájanie poistkovej skrinky motora;
Napájanie regulátora svetlometov, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Napájanie riadiacej jednotky
pre asistenciu pri parkovaní; Spínač nastavenia svetlometov; Prístrojová doska, klimatizácia; Airbag a skupina predpínačov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Napájanie zámkov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Vyhrievanie zadného okna a
vyhrievané zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorového priestoru
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Kontrola relé
ventilátorovej skupiny; Napájacie relé riadiacej jednotky motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Stierka stieračov
predných a zadných |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Postrekovač svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Čerpadlo paliva a ventil
elektromagnetický na vypúšťanie nádrže. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Posilňovač riadenia;
Kontrolér zavesenia; Automatická prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Riadiaca jednotka motora;
Riadiaca jednotka ESP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Špirála motorčeka štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Senzor úrovne,
vykurovanie kabíny (HDI), spínač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Aktuátory riadenia motora
(zapaľovacia cievka, elektromagnetické ventily, senzory kyslíka, riadiaca jednotka, injektory) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Relé ventilátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Relé stieračov
predného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Integrované napájanie
rozhrania systému (pozitívne zapnutie) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Čerpadlo vzduchu (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 607 (2006) – schéma poistky
Rok výroby: 2006.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 607 (2006) je poistka F9 v poistkovej skrinke na prístrojovej doske.
Poistky na prístrojovej doske
| Nr | Amp [A] | Popis |
| F31 | 5 | Pravé brzdové svetlo |
| F32 | 5 | Ľavé brzdové svetlo |
| F33 | 5 | Tretie brzdové svetlo |
| F34 | 5 | Napájanie audio/telefonické |
| F35 | 5 | Riadiaca jednotka detekcie
príliš nízky tlak v pneumatikách; CD menič. |
| F36 | 30 | Relé sedadla pasažiera |
| F37 | 30 | Vyhrievané sedadlá
pasažiera a zadné pravé. |
| F38 | 30 | Vyhrievané sedadlo vodiča
a zadné ľavé. |
| F39 | 30 | Relé sedadla vodiča |
| F40 | 5 | Diagnostický konektor |
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Čerpadlo ostrekovača predného a
senzor hladiny kvapaliny ostrekovača |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Zem zablokovaná a zaseknutá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Spínač spojky, spínač
duálny brzdy; Diagnostický konektor; Senzor ESP; Skupina airbagov a napínače; Relé BCP3 klimatizácia; Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Elektrické okná predné a
napájanie strešného okna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Napájanie elektrických okien zadných | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Spínač osvetlenia priestoru;
Dodatočné osvetlenie; Žiarovky na čítanie mapy; Dodatočné zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Napájanie multifunkčného displeja;
Ovládanie volantu; Siréna alarmu; Ďalšia poistková skrinka prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Zapaľovače predné a zadné (max. 100 W) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Napájanie riadiacej jednotky
nádrže prísady. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Kontrolér automatickej prevodovky,
spínač výberu polohy automatickej prevodovky, spínač zapaľovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Napájanie rozvádzača poistiek
prívesu; Kit hands-free; Relé sedadiel; Modul pamäte sedadla; Senzor dažďa a svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Napájanie rozvádzača poistiek motora,
napájanie nastavenia svetlometov |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Napájanie riadiacej jednotky
asistencie parkovania; Spínač nastavenia svetlometov; Prístrojová doska; Klimatizácia; Airbag a skupina napínačov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Napájanie zámkov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Zadné sklo vyhrievané a
vyhrievané zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

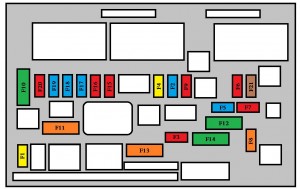

Poistky motorový priestor
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Kontrola relé
ventilátora; Relé výkonu riadiacej jednotky kontroly motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Stierka stierača
predná a zadná. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Striekací systém svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Čerpadlo paliva a ventil
elektromagnetický vyprázdnenie nádrže. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Posilňovač riadenia;
Kontrolér odpruženia; Automatická prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Jednotka kontroly motora;
Jednotka kontroly ESP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Bobina štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Senzor úrovne;
vykurovanie kabíny (HDI); spínač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Aktuátory kontroly motora
(bobina zapaľovania, elektromagnetické ventily, senzory kyslíka, jednotka kontroly, injektory). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Relé ventilátora
klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Relé stierača
predného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Napájanie integrované
rozhranie systému (pozitívne zapnutie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Čerpadlo vzduchu (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 607 (2007-2008) – schéma poistky
Rok výroby: 2007, 2008.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 607 (2007-2008) je poistka F9 v poistkovej skrinke na prístrojovej doske.

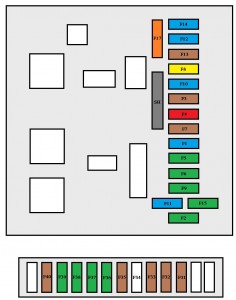

Poistky na prístrojovej doske
| Nr | Amp [A] | Popis |
| F31 | 5 | Pravé brzdové svetlo |
| F32 | 5 | Ľavé brzdové svetlo |
| F33 | 5 | Tretie brzdové svetlo |
| F34 | 5 | Nepoužíva sa |
| F35 | 5 | Riadiaca jednotka detekcie
príliš nízky tlak v pneumatikách; CD menič. |
| F36 | 30 | Relé sedadla pre cestujúceho |
| F37 | 30 | Vyhrievané sedadlá pre cestujúceho a pravé zadné |
| F38 | 30 | Vyhrievané sedadlá pre vodiča a ľavé zadné |
| F39 | 30 | Relé sedadla pre vodiča |
| F40 | 5 | Diagnostický konektor |
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Čerpadlo ostrekovača predného a
senzor hladiny kvapaliny ostrekovača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Zem zablokovaná a zaseknutá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Spínač spojky;
Spínač brzdy s dvojitou funkciou; Diagnostický konektor; Senzor ESP; Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Elektrické okná predné a
napájanie otváracej strechy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Napájanie elektrických okien zadných | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Spínač priestoru pre cestujúcich;
Dodatočné osvetlenie; Žiarovky na čítanie mapy; Dodatočné zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Napájanie multifunkčného displeja;
Ovládanie volantu; Siréna alarmu; Napájanie rozvádzača poistiek prívesu; Audio RD4; RT4 audio GPS/telefon; Elektrické zrkadlo a ovládanie elektrických okien predných a zadných. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Zapaľovač cigariet predný a zadný (max 100 W) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Napájanie riadiacej jednotky nádrže prídavnej látky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Regulátor automatickej prevodovky;
Spínač výberu polohy automatickej prevodovky; Spínač zapaľovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Napájanie rozvádzača poistiek prívesu;
Kit hands-free; Relé sedadiel; Modul pamäte sedadla; Senzor dažďa a svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Napájanie rozvádzača poistiek motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Napájanie riadiacej jednotky
asistencie parkovania; Spínač nastavenia svetlometov; Prístrojová doska, klimatizácia; Airbag a skupina pretiahovačov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Napájanie zámkov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Zadné sklo vyhrievané a
vyhrievané zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorový priestor
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Riadiaca jednotka motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Elektrická roleta zadná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Striekací zariadenie svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Čerpadlo paliva
(okrem 2 litrov HDI 16 V a 2,2 litrov HDI 16 V); Ohrievač naftového paliva (2 litry HDI 16 V); Aktuátory riadenia motora (2,2 litra HDI 16 V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Posilňovač riadenia;
Kontrolér zavesenia; Automatická prevodovka; Automatická regulácia svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Senzor prietoku vzduchu motora
(2,2 l HDI 16 V); Kontrolér ESP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Bobina štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Senzor hladiny chladiacej kvapaliny;
Vykurovanie kabíny (HDI); Spínač STOP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Aktuátory riadenia motora
(vstrekovače, zapaľovacia cievka, elektromagnetické ventily, senzory kyslíka) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Relé ventilátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Relé stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Napájanie rozhrania integrovaných systémov
(pozitívne zapnutie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Čerpadlo vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Svetlomet stretávacích svetiel pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Svetlomet stretávacích svetiel ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Svetlomet diaľkových svetiel ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Svetlomet diaľkových svetiel pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Ohrievač oleja
(2,2 litra 16 V a 2 litra HDI 16 V); Elektromagnetický ventil vykurovania vzduchu na vstupe (2 litra HDI 16 V); Senzor prietoku vzduchu (2 litra HDI 16 V); Čerpadlo vstrekovania (2,2 litra HDI 16 V); Senzor kyslíka; Elektromagnetický ventil na odvzdušnenie nádrže (3 litra V6 24V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Senzor vody v nafte
(2 litra HDI 16 V a 2,2 litra HDI 16 V); Elektroventil regulácie turbodúchadla (2 litra HDI 16 V); Elektromagnetické ventily na rozvod a výfuk (3 litra V6 24 V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Kontrola relé
skupiny ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 607 (2009) – schéma poistky
Rok výroby: 2009.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 607 (2009) je poistka F9 v poistkovej skrinke na prístrojovej doske.
Poistky na prístrojovej doske
| Nr | Amp [A] | Popis |
| F31 | 5 | Osvetlenie brzdového svetla vpravo |
| F32 | 5 | Osvetlenie brzdového svetla vľavo |
| F33 | 5 | Tretie brzdové svetlo |
| F34 | 5 | Nepoužíva sa |
| F35 | 5 | Riadiaca jednotka detekcie
nízkeho tlaku pneumatík; CD menič. |
| F36 | 30 | Relé sedadla pasažiera |
| F37 | 30 | Vyhrievané sedadlá pasažiera a
zadné pravé. |
| F38 | 30 | Vyhrievané sedadlá vodiča a
zadné ľavé. |
| F39 | 30 | Relé sedadla vodiča |
| F40 | 5 | Diagnostický konektor |
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Čerpadlo ostrekovača predného a
snímač hladiny kvapaliny ostrekovača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Uzavretá a zaseknutá zem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Spínač spojky;
Spínač brzdy s dvojitou funkciou; Diagnostický konektor; Snímač ESP; Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Elektrické okná predné a
napájanie otváracej strechy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Napájanie elektrických okien zadných | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Spínač priestoru pre cestujúcich;
Dodatočné osvetlenie; Čítacie svetlá; Dodatočné zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Napájanie multifunkčného displeja;
Ovládanie volantu; Siréna alarmu; Napájanie schémy poistiek prívesu; Audio RD4; RT4 GPS audio/telefón; Elektrické zrkadlo a ovládanie elektrických okien predných a zadných. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Zapaľovače cigariet predné a zadné (max 100 W) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Napájanie riadiacej jednotky
nádrže aditíva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Kontrolér automatickej prevodovky;
Spínač výberu polohy automatickej prevodovky; Spínač zapaľovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Napájanie schémy poistiek prívesu;
Hands-free kit; Relé sedadiel; Modul pamäte sedadla; Snímač dažďa a svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Napájanie schémy poistiek motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Napájanie riadiacej jednotky
asistencie parkovania; Spínač nastavenia svetlometov; Prístrojová doska, klimatizácia; Airbag a skupina predpínačov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Napájanie zámkov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Zadné sklo vyhrievané a
vyhrievané zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorový priestor
| Č. | Amp [A] | Popis |
| F1 | 20 | Riadiaca jednotka motora |
| F2 | 15 | Klaksón |
| F3 | 10 | Elektrická roleta zadná |
| F4 | 20 | Striekacia tryska svetlometov |
| F5 | 15 | Čerpadlo paliva
(okrem 2 litrov HDI 16 V); ohrievač na naftu (2 litry HDI 16 V); turbo a jednotka ohrievania nafty (2,7 litra HDI 24 V). |
| F6 | 10 | Posilňovač riadenia;
Regulátor zavesenia; Automatická prevodovka; Automatická regulácia svetlometov. |
| F7 | 10 | Riadiaca jednotka ESP |
| F8 | 15 | Štartovacia cievka |
| F9 | 10 | Senzor hladiny chladiacej kvapaliny;
Ohrievanie kabíny (HDI); Spínač STOP. |
| F10 | 30 | Aktuátory riadenia motora
(vstrekovače, zapaľovacia cievka, elektromagnetické ventily, senzory kyslíka). |
| F11 | 40 | Relé ventilátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Relé stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Napájanie rozhrania
integrované systémy (pozitívne zapaľovanie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Čerpadlo vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Osvetlenie diaľkových svetiel vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Osvetlenie diaľkových svetiel vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Svetlomet stretávacích svetiel vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Svetlomet stretávacích svetiel vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Ohrievač oleja (2 litre HDI 16 V);
Elektromagnetický ventil kúrenia vzduchu na vstupe (2 litre HDI 16 V); Senzor prietoku vzduchu (2 litre HDI 16 V a 2,7 litre V6 HDI 24 V); Senzor kyslíka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Senzor vody v nafte
(2 litre HDI 16V); Čerpadlo vstrekovania (2,7 litre V6 HDI 24V); Elektromagnetický ventil regulácie turba (2 litre HDI 16V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Kontrola relé
skupina ventilátora; Skupina prídavného ventilátora (2,7 litre V6 HDI 24 V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Peugeot 607 (1999-2009)
Peugeot 607, vyrábaný v rokoch 1999 až 2009, je luxusný sedan, ktorý bol navrhnutý na poskytovanie pohodlia a elegancie. Tento model bol známy svojím priestranným interiérom a pokročilými technológiami, ktoré boli na svoju dobu inovatívne. Peugeot 607 ponúkal rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré sa pohybovali od 2.0-litrových až po 3.0-litrové V6 motory. Vďaka svojmu sofistikovanému dizajnu a výkonným motorom sa stal obľúbeným medzi vodičmi, ktorí hľadali kombináciu výkonu a komfortu.
Schéma poistkovej skrinky Peugeot 607
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 607, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v motorovom priestore a v interiéri vozidla, pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje ochranu elektrických obvodov vášho vozidla.
