Peugeot 408 (2010-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 408 (2010–2018), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 408 – schéma poistkovej skrinky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 408 je poistka 9 (30A) v poistkovej skrinke v kabíne.
Motorový priestor
V motorovom priestore sú dve poistkové skrinky.

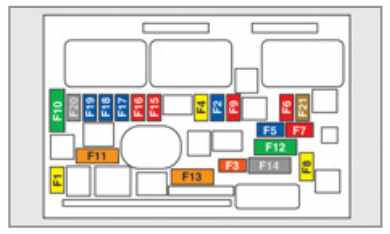

Hlavná skrinka
Na obrázku je označená číslom 1 a je uzavretá ochranným krytom.
Popis
- F1 – 20A Napájanie riadiacej jednotky motora.
- F2 – 15A Hlasový signál.
- F3 – 10A Predný stierač.
- F4 – 20A Stierač svetlometov.
- F5 – 15A Elektromagnetické ventily na vypúšťanie nádrže, čerpadlo paliva.
- F6 – 10A Obvod senzora rýchlosti vozidla, systém ABS/ESC, procesor automatickej prevodovky.
- F7 – 10A Procesor posilňovača riadenia, brzda.
- F8 – 25A Spínač štartovania.
- F9 – 10A Senzor hladiny chladiacej kvapaliny, manuálne ovládanie svetlometov.
- F10 – 30A Komponenty systému elektronickej kontroly motora (benzín: zapaľovacie cievky, elektromagnetické ventily, lambda sondy, vstrekovače, komponenty vykurovacieho systému, čerpadlo paliva, elektronický termostat).
- F11 – 40A Ventilátor klimatizácie.
- F12 – 30A Nízka / vysoká rýchlosť predného stierača.
- F13 – 40A Napájanie inteligentnej jednotky prepínania (spínač zapaľovania).
- F15 – 10A Pravý reflektor diaľkových svetiel.
- F16 – 10A Ľavý reflektor diaľkových svetiel.
- F17 – 15A Ľavý reflektor stretávacích svetiel.
- F18 – 15A Pravý reflektor stretávacích svetiel.
- F19 – 15A Zapaľovacia cievka.
- F21 – 5A Napájanie relé ventilátora motora.
Poistky na kryte batérie
Poistka a poistková skrinka sa nachádzajú na termináli batérie.
Popis
| 1 | 30A Elektrický motor systém Valvetronic (1,6 l THP 16V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Elektropumpa 30A pre sekvenčnú prevodovku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Rezerva 50A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 100A Jednotka prepínania a systém ochrany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Systém vykurovania ECU 70A (naftový motor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 80A Elektrická pumpa posilňovača riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Prevodovka 15A (sekvenčná alebo automatická) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Diagnostický konektor 15A, denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5A Dva funkčné kontakty brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Typ 2
F1 15 A Automatická prevodovka.
F2 15 A Diagnostický konektor.
F3 5 A Kontaktné svetlo brzdy.
F4 5 A Vyhrievané trysky.

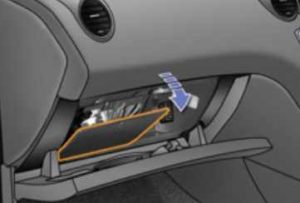

Kabína
Poistková skrinka sa nachádza vľavo pod prístrojovou doskou.
Popis
- F2 30 A Systém zamykania/odomykania.
- F3 5 A Procesor airbag/pretensionér, vonkajšie zrkadlá.
- F4 10 A Kontaktný pedál spojky a kontaktný brzda s dvoma funkciami, klimatizácia, senzor polohy volantu, automatická prevodovka, systém ESC.
- F5 30 A Predné okná impulzívne.
- F6 30 A Zadné okná impulzívne.
- F7 5 A Predné a zadné svetlá, jednotlivé svetlá, bodové zadné svetlá, osvetlenie zrkadiel v slnečnej clone, osvetlenie odkladacej schránky.
- F8 20 A Rádio auta, multifunkčný displej, systém varovania proti krádeži predinštalovaný na sekundárnom trhu.
- F9 30 A Zásuvka 12V predná, systém predinštalovaný na montáž rádia auta na sekundárnom trhu.
- F10 15 A Automatická prevodovka, kontakt STOP.
- F11 15 A Obvod nízkeho prúdu spínača zapaľovania.
- F13 5 A Systém elektronického riadenia motora.
- F14 15 A Prístrojová doska, airbag, klimatizácia, multifunkčný displej.
- F15 30 A Systém zamykania/odomykania.
- F17 40 A Vyhrievané zadné okná a vonkajšie zrkadlá.
O Peugeot 408 (2010-2018)
Peugeot 408, vyrábaný v rokoch 2010 až 2018, je elegantný sedan, ktorý kombinuje moderný dizajn s praktickosťou. Tento model je známy svojou priestrannosťou a komfortom, čo ho robí ideálnym pre rodinné výlety. Peugeot 408 ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vďaka pokročilým technológiám a bezpečnostným prvkom sa tento automobil stal obľúbeným medzi vodičmi, ktorí hľadajú spoľahlivosť a pohodlie.
Schéma poistkovej skrinky Peugeot 408
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 408, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektroniky vozidla. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii.
