Peugeot 307 (2001-2008) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 307 (2001–2008), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 307 (2001-2004) – schéma poistky
Rok výroby: 2001, 2002, 2003, 2004.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 307 (2001-2004) je poistka 7 v poistkovej skrinke na prístrojovej doske.

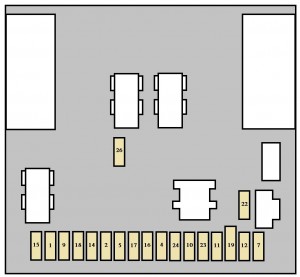

Poistky konzoly
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Svetlomet zadný proti hmle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Stierka zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Čelné sklo elektricky ovládané;
Otvoriteľná strecha. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Svetlomet zadný brzdový,
vrátane prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Osvetlenie zadné;
Osvetlenie predné Zapaľovač cigariet; Osvetlenie priestoru pre cestujúcich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka motorový priestor
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Spínač svetiel cúvania automatický
prevodovka; Kontrola relé zámku štartovanie automatickej prevodovky; Spínač svetiel cúvania manuálny prevodovka; Senzor rýchlosti vozidla; Kontrolér vykurovania predohrev; Senzor vody v nafte; Senzor prúdenia vzduchu DW. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Elektromagnetický ventil nádrže;
Čerpadlo paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Kontrolér posilňovača riadenia;
Kontrolér ABS alebo ESP |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Kontrolér vstrekovania;
Kontrola relé ventilátorovej skupiny; Kontrola relé dodatočného vykurovania; Kontrolér automatickej prevodovky; Kontrola sekvenčného automatického prevodovka; Relé automatického zámku prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Jednotka kontroly filtra pevných častíc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Čerpadlo na umývanie svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Kontrola relé ventilátorovej skupiny;
Napájanie kontroléra vstrekovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Ľavé stretávacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Pravé stretávacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Ľavý hlavný nosník | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Pravý diaľkový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Čerpadlo na umývanie predných a zadných svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Senzory kyslíka;
Elektromagnetický ventil recirkulácie výfukových plynov; Cievka zapaľovania; Regulátor vysokého tlaku nafty; Napájanie vstrekovačov (benzín). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | Čerpadlo vzduchu motora na benzín
s automatickou prevodovkou |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Predná kefa s nízkou/vysokou rýchlosťou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maxi – tabuľka poistiek
| Číslo | Amp [A] | Popis |
| 1 | 30 | Jednotka ventilátora |
| 2 | 30 | Motor čerpadla ESP/ABS |
| 3 | 30 | Elektromagnetické ventily ESP/ABS |
| 4 | 60 | Napájanie rozhrania
integrované systémy. |
| 5 | 70 | Napájanie rozhrania
integrované systémy. |
| 6 | 20 | Vyhrievané sedadlá |
| 7 | 30 | Kľúč na zapálenie, výkon |
| 8 | 70 | Skupina elektropompa
posilňovača riadenia. |
Peugeot 307 (2005-2008) – schéma poistky
Rok výroby: 2005, 2006, 2007, 2008.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 307 (2005-2008) je poistka 9 v poistkovej skrinke na prístrojovej doske.
Poistky na prístrojovej doske
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Terciový stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Uzamknutie a superuzamknutie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Skupina airbagov a predpínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Spínače brzdy (STOP) a
pedál spojky; Senzor hladiny chladiacej kvapaliny motora; Senzor uhla riadenia; Senzor ESP s dvojitou funkciou; Čerpadlo filtra pevných častíc; Diagnostický port; Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Predné elektrické okná;
Panoráma; Vyhrievané zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Zadné elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Predné a zadné vnútorné osvetlenie;
Osvetlenie na čítanie máp; Osvetlenie odkladacej schránky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Audio systém;
Audio/telefón; Multifunkčný displej; Výstražná siréna; Jednotka výstrahy; Panel poistiek prívesu; Modul učenia jazdy; Napájanie z volantu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Predná zásuvka 12 V;
Zadná zásuvka 12 V. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Regulátor automatickej prevodovky;
Regulátor detekcie nízkeho tlaku v pneumatikách; Spínač STOP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Diagnostický port;
Filter pevných častíc; Kľúč na zapaľovanie s nízkym prúdom. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Modul učenia jazdy;
Asistent parkovania vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Panel poistiek motora;
Senzor dažďa a svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Panel poistiek prívesu;
Prístrojová doska; Airbagy a predpínače; Automatická klimatizácia; Hands-free kit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Uzamknutie a superuzamknutie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Obchádzka PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | Vyhrievané sedadlá pre vodiča a pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek motorového priestoru
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Napájanie riadiacej jednotky motora a
relé s vysokou rýchlosťou ventilátorovej skupiny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Predný a zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Striekací systém svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Čerpadlo paliva a elektromagnetický ventil
na vypúšťanie nádrže (2 litre benzínu). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Automatická prevodovka so štyrmi rýchlosťami;
Blokovanie páky automatickej prevodovky; Tlačidlo ovládania; Relé s vysokou rýchlosťou ventilátorovej skupiny; Xenónové svetlomety vpravo a vľavo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Riadiaca jednotka ABS/ESP;
Riadiaca jednotka čerpadla posilňovača riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Ovládanie štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Dodatočná vykurovacia jednotka (Diesel);
Spínač hladiny chladiacej kvapaliny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Aktuátory riadiacej jednotky motora
(zapaľovacia cievka, elektromagnetické ventily, lambda sondy, riadiaca jednotka, injektory, ohrievače), Elektromagnetický ventil na vypúšťanie nádrže (benzín 1,4 litra a benzín 1,6 litra). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Nízka/vysoká rýchlosť stieračov
predného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Napájanie rozhrania integrovaných systémov
(pozitívne zapnutie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Čerpadlo vzduchu (2 litre benzínu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 * | 10 | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 * | 15 | Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 * | 15 | Ľavý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 * | 15 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Automatická prevodovka so šiestimi rýchlosťami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maxi – tabuľka poistiek
| Číslo | Amp [A] | Popis |
| MF1 | 30 | Ventilátor 200 W. |
| 50 | Ventilátor 400 W a 460 W. | |
| MF2 | 30 | Čerpadlo ABS/ESP |
| MF3 | 30 | Elektromagnetické ventily ABS/ESP |
| MF4 | 60 | Napájanie rozhrania integrovaných systémov |
| MF5 | 70 | Napájanie rozhrania integrovaných systémov |
| MF6 | 20 | Poistková skrinka v
priestore pre cestujúcich. |
| MF8 | 70 | Skupina elektropompa posilňovača riadenia |
O Peugeot 307 (2001-2008)
Peugeot 307, vyrábaný v rokoch 2001 až 2008, je kompaktný automobil, ktorý sa stal obľúbeným vďaka svojmu modernému dizajnu a praktickosti. Tento model bol dostupný v rôznych karosárskych verziách vrátane hatchbacku, kombi a kabrioletu. Peugeot 307 ponúkal širokú škálu motorových možností, od benzínových motorov s objemom od 1.4 do 2.0 litra až po dieselové varianty HDi, ktoré boli známe svojou úspornosťou a spoľahlivosťou. Vozidlo bolo vybavené modernými technológiami a bezpečnostnými prvkami, čo z neho robilo atraktívnu voľbu pre rodiny aj jednotlivcov.
Schéma poistkovej skrinky Peugeot 307
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 307, ktorá je kľúčová pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je nevyhnutná pre správne fungovanie vozidla, preto je dôležité mať prehľad o jej obsahu a správne ju udržiavať.
