Peugeot 206 CC (2000-2008) – poistková skrinka

Peugeot 206 CC (2000-2002) – schéma poistky

Rok výroby: 2000, 2001, 2002.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 206 CC (2000-2002) je poistka 22 v rozvádzači poistiek na palubnej doske.

Rozvádzač poistiek v motorovom priestore

Číslo	Amperáže [A]	Popis
1 *	20	Skupina motoventilátora
2 *	60	ABS
3 *	30	ABS
4 *	70	Napájanie BSI
5 *	70	Napájanie BSI
6 *	–	Voľné
7 *	30	Napájanie kľúča zapaľovania
8 *	–	Voľné
* Poistky “maxi” napájanie elektrických obvodov dodatočných.

Číslo	Amperáž [A]	Popis
1	10	Relé svetiel cúvania; Senzor rýchlosti vozidla.
2	15	Elektromagnetický ventil na odtlakovanie nádrže; Čerpadlo paliva.
3	10	Kontrolér motora ABS
4	10	Kontrolér automatickej prevodovky; Kontrolér motora.
5	–	Voľné
7	20	Čerpadlo na umývanie svetlometov
8	20	Relé skupiny ventilátora; Kontrolér motora; Elektromagnetický ventil na riadenie motora.
9	15	Svetlomet s nízkym svetlom ľavý
10	15	Svetlomet s nízkym svetlom pravý
11	10	Svetlomet s vysokým svetlom ľavý
12	15	Svetlomet s vysokým svetlom pravý
13	15	Klakson
14	10	Čerpadlo na umývanie čelného skla
15	30	Ohrievač modulu klapky; Lambdová sonda; Kontrolér motora; Prúd vzduchu; Zapálenie; Elektromagnetický ventil motora; Vstrekovače.
16	30	Relé čerpadla vzduchu
17	30	Vysoká a nízka rýchlosť stierača
18	40	Ventilátor klimatizácie

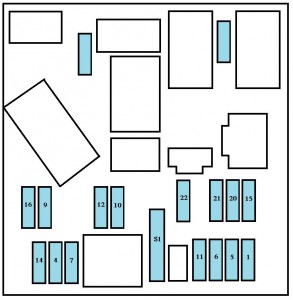

Schéma poistiek palubnej dosky

Číslo	Amperáž [A]	Popis
1	15	Vyhrievané sedadlo; Alarm sirény.
4	20	Multifunkčný displej; Navigačný kontrolér; Osvetlenie batožinového priestoru; Rádio; Kontrolér sklápacej strechy.
5	15	Diagnostika automatickej prevodovky
6	10	Úroveň chladiacej kvapaliny; Automatická prevodovka; Rádio.
7	15	Výučbová technika jazdy; Alarm nainštalovaný v servise po predaji; Senzor dažďa.
9	30	Hydraulická pumpa
10	40	Odľadovanie zrkadla
11	15	Stierač
12	30	Vyhrievanie predných skiel
14	10	Kontrolér motora; Airbag; Spínače na volante.
15	15	Merací prístroj; Multifunkčný displej; Navigačný kontrolér; Klimatizácia; Rádio.
16	30	Kontrola zamykania dverí a kapôt
20	10	Pravé brzdové svetlo
21	15	Ľavé brzdové svetlo; Tretie brzdové svetlo.
22	30	Predné stropné svetlo; Osvetlenie panelu; Zapaľovač cigariet.
S1		Spojka PARC

Peugeot 206 CC (2003-2008) – schéma poistky

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 206 CC (2003-2008) je poistka 22 v poistkovej skrinke na prístrojovej doske.

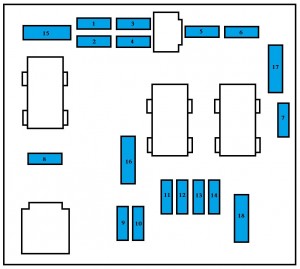

Poistková skrinka v motorovom priestore

ALEBO

Č.	Amperáže [A]	Popis
1 *	20	Skupina ventilátora
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	Napájanie BSI
5 *	70	Napájanie BSI
6 *	–	Voľné
7 *	30	Napájanie zapaľovania
8 *	–	Voľné
* Poistky “maxi” dodatočná ochrana elektrických obvodov.

Č.	Amperáže [A]	Popis
1	10	Modul vykurovania (Diesel); Senzor vody v nafte; Relé svetiel cúvania; Senzor rýchlosti vozidla; Prúdový merač vzduchu (Diesel).
2	15	Elektromagnetický ventil odtlakovania nádrže; Čerpadlo paliva.
3	10	Kontrolér motora ABS/ESP; Relé brzdy ESP
4	10	Kontrolér automatickej prevodovky; Kontrolér motora.
5	–	Voľný
6	15	Predné hmlové svetlá
7	20	Čerpadlo na umývanie svetlometov
8	20	Relé ventilátorovej skupiny; Kontrolér motora; Čerpadlo vstrekovania (Diesel); Regulátor tlaku oleja paliva; Elektromagnetický ventil motora.
9	15	Ľavý stretávací svetlomet
10	15	Pravý stretávací svetlomet
11	10	Ľavý diaľkový svetlomet
12	15	Pravý diaľkový svetlomet
13	15	Klakson
14	10	Predné čerpadlá na umývanie
15	30	Ohrievač modulu klapky; Čerpadlo vstrekovania (Diesel); Lambda sonda; Kontrolér motora; Prúdový merač vzduchu; Cievka zapaľovania; Elektromagnetický ventil riadiaceho motora; Vykurovanie nafty; Vstrekovače.
16	30	Relé čerpadla vzduchu
17	30	Vysoká a nízka rýchlosť stierača
18	40	Ventilátor klimatizácie

Poistková skrinka v prístrojovej doske

Č.	Amperáž [A]	Popis
1	15	Vyhrievané sedadlo; Alarmová siréna.
4	20	Displej; Navigačný kontrolér; Osvetlenie batožinového priestoru; Rádio; Kontrolér sklápacieho strechy; Spínače na volante; Ťažné zariadenie.
5	15	Diagnostika automatickej prevodovky
6	10	Úroveň chladiacej kvapaliny; Automatická prevodovka; Rádio; Senzor uhla riadenia (ESP).
7	15	Alarm nainštalovaný v servise po predaji
9	30	Hydraulická pumpa
10	40	Odmlžovanie zrkadla
11	15	Stierač
12	30	Vyhrievanie predných skiel
14	10	Kontrolér motora; Airbag; Spínače na volante; Senzor dažďa.
15	15	Prístrojová doska; Multifunkčný displej; Navigačný kontrolér; Klimatizácia; Rádio.
16	30	Kontrola zamykania dverí a kapôt
20	10	Pravý brzdový svetlomet
21	15	Ľavý brzdový svetlomet; Tretí brzdový svetlomet.
22	30	Predné stropné svetlo; Osvetlenie panelu; Zapaľovač cigariet.
S1		Spojka PARC

O Peugeot 206 CC (2000-2008)

Peugeot 206 CC, vyrábaný v rokoch 2000 až 2008, je populárny kabriolet, ktorý kombinuje športový dizajn s praktickosťou. Tento model je známy svojou pevnou sklápacou strechou, ktorá umožňuje rýchlu premenu z kupé na kabriolet. Peugeot 206 CC ponúkal rôzne možnosti motorov, vrátane benzínových a dieselových variantov, čo poskytovalo vodičom možnosť vybrať si podľa svojich preferencií. Vďaka svojmu kompaktnému rozmeru a agilnému ovládaniu je ideálny pre mestské prostredie, pričom stále poskytuje dostatočný komfort pre dlhšie jazdy.

Schéma poistkovej skrinky Peugeot 206 CC

Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 206 CC, ktorá je kľúčová pre identifikáciu a údržbu elektrických komponentov vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je nevyhnutné pre správnu údržbu. Pri výmene vždy používajte poistky s rovnakou ampérovou hodnotou, aby ste predišli elektrickým problémom. Poistková skrinka je dôležitým prvkom, ktorý zabezpečuje bezpečnosť a funkčnosť vozidla.
