Peugeot 206 (2000-2010) – poistková skrinka

Peugeot 206 (2000-2002) – schéma poistky

Rok výroby: 2000, 2001, 2002.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 206 (2000-2002) je poistka 22 v schéme poistiek na palubnej doske.

Schéma poistiek v motorovom priestore

Nr	Amperáže [A]	Popis
1 *	20	Skupina motoventilátora
2 *	60	ABS
3 *	30	ABS
4 *	70	Napájanie BSI
5 *	70	Napájanie BSI
6 *	–	Voľný
7 *	30	Napájanie zapaľovania
8 *	–	Voľný
* Poistky “maxi” napájanie elektrických obvodov dodatočných.

Číslo	Amperáž [A]	Popis
1	10	Relé svetla cúvania; Senzor rýchlosti vozidla.
2	15	Elektromagnetický ventil naplnenia nádrže; Čerpadlo paliva.
3	10	Výpočtová jednotka ABS
4	10	Riadiaca jednotka automatickej prevodovky; Riadiaca jednotka motora.
5	–	Voľné
7	20	Čerpadlo umývača svetlometov
8	20	Relé skupiny ventilátora; Riadiaca jednotka motora; Elektromagnetický ventil riadenia motora.
9	15	Svetlomet ľavý stretávací
10	15	Svetlomet pravý stretávací
11	10	Svetlomet ľavý diaľkový
12	15	Svetlomet pravý diaľkový
13	15	Klakson
14	10	Čerpadlá umývača čelného skla predné
15	30	Ohrievač modulu klapky; Sonda lambda; Riadiaca jednotka motora; Prúd vzduchu; Zapálenie; Elektromagnetický ventil motora; Vstrekovače.
16	30	Relé čerpadla vzduchu
17	30	Rýchlosť stierača vysoká a nízka
18	40	Ventilátor klimatizácie

Quadro poistiek prístrojovej dosky

Číslo	Amperáže [A]	Popis
1	15	Vyhrievané sedadlo; Alarmová siréna.
4	20	Multifunkčný displej; Kontrolér navigácie; Osvetlenie batožinového priestoru; Rádio prehrávač; Kontrolér otváracej strechy.
5	15	Diagnostika automatickej prevodovky
6	10	Úroveň chladiacej kvapaliny; Automatická prevodovka; Rádio prehrávač.
7	15	Výbava na riadenie; Alarm nainštalovaný v popredajnej službe; Senor dažďa.
9	30	Hydraulické čerpadlo
10	40	Odmrazovanie zrkadla
11	15	Stierač
12	30	Vyhrievanie predných sedadiel
14	10	Kontrolér motora; Airbag; Spínače na volante.
15	15	Súprava ukazovateľov; Multifunkčný displej; Kontrolér navigácie; Klimatizácia; Rádio prehrávač.
16	30	Kontrola zamykania dverí a kapôt
20	10	Pravý brzdový svetlomet
21	15	Ľavý brzdový svetlomet; Tretí brzdový svetlomet.
22	30	Predné stropné svetlo; Osvetlenie panelu; Zapaľovač cigariet.
S1		Spojka PARC

Peugeot 206 (2003-2010) – schéma poistkovej skrinky

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 206 (2003-2010) je poistka 22 v poistkovej skrinke na prístrojovej doske.

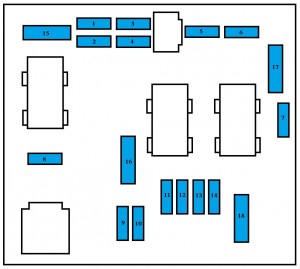

Poistková skrinka v motorovom priestore

ALBO

Číslo	Amperi [A]	Popis
1 *	20	Skupina motoventilátora
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	Napájanie BSI
5 *	70	Napájanie BSI
6 *	–	Voľné
7 *	30	Napájanie zapalovania
8 *	–	Voľné
* Poistky “maxi” s “ďalšou ochranou elektrických obvodov.

Číslo	Amperi[A]	Popis
1	10	Modul vykurovania (Diesel); Senzor vody v nafte; Relé svetla cúvania; Senzor rýchlosti vozidla; Prúdový merač vzduchu (Diesel).
2	15	Elektromagnetický ventil nádrže; Čerpadlo paliva.
3	10	Riadiaca jednotka motora ABS/ESP; Relé brzdy ESP.
4	10	Riadiaca jednotka automatickej prevodovky
5	–	Voľné
6	15	Svetlomety hmlové svetlá predné
7	20	Čerpadlo umývača svetlometov
8	20	Relé skupiny motoventilátora; Čerpadlo vstrekovania Diesel; Regulátor výkonu tlaku nafty; Elektromagnetický ventil motora.
9	15	Svetlomet tlmeného svetla ľavý
10	15	Svetlomet tlmeného svetla pravý
11	10	Svetlomet diaľkového svetla ľavý
12	15	Svetlomet diaľkového svetla pravý
13	15	Klakson
14	10	Čerpadlá umývača čelného skla
15	30	Ohrievač modulu klapky; Čerpadlo vstrekovania Diesel; Lambda sonda; Prúdový merač vzduchu; Cievka zapaľovania; Elektromagnetický ventil riadenia motora; Vykurovanie nafty; Vstrekovače.
16	30	Relé čerpadla vzduchu
17	30	Rýchlosť vysoká a nízka stierača
18	40	Ventilátor klimatizácie

Poistková skrinka v prístrojovej doske

Číslo	Amperi [A]	Popis
1	15	Vyhrievané sedadlo; Siréna alarmu.
4	20	Displej; Navigácia; Osvetlenie batožinového priestoru; Rádi; Otváracia strecha; Spínače na volante; Ťažné zariadenie.
5	15	Diagnostika automatickej prevodovky
6	10	Úroveň chladiacej kvapaliny; Automatická prevodovka; Rádi; Senzor uhla volantu (ESP).
7	15	Alarm nainštalovaný v servise po predaji
9	30	Hydraulické čerpadlo
10	40	Odľadovanie zrkadla spätného pohľadu
11	15	Stierač
12	30	Vyhrievanie predného skla
14	10	Airbag; Spínače na volante; Senzor dažďa.
15	15	Prístrojová doska; Multifunkčný displej; Navigácia; Klimatizácia; Rádi.
16	30	Kontrola uzamykania a otvárania dverí a kapôt.
20	10	Pravý brzdový svetlomet
21	15	Ľavý brzdový svetlomet; Tretí brzdový svetlomet.
22	30	Predné stropné osvetlenie; Osvetlenie panelu; Zapaľovač cigariet.
S1		Kĺb PARC

O Peugeot 206 (2000-2010)

Peugeot 206, vyrábaný v rokoch 2000 až 2010, je kompaktný automobil, ktorý sa stal populárnym vďaka svojmu elegantnému dizajnu a spoľahlivosti. Tento model bol dostupný v rôznych karosárskych verziách, vrátane hatchbacku, kombi a kabrioletu. Peugeot 206 ponúkal širokú škálu motorových možností, od benzínových motorov s objemom 1.1 litra až po výkonnejšie 2.0 litrové verzie, ako aj niekoľko dieselových variantov. Vďaka svojej všestrannosti a ekonomickej prevádzke sa stal obľúbenou voľbou medzi vodičmi, ktorí hľadali praktické a zároveň štýlové vozidlo.

Schéma poistkovej skrinky Peugeot 206

Táto stránka zobrazuje schému poistkovej skrinky pre model Peugeot 206, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky v motorovom priestore a pod palubnou doskou. Naše diagramy ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať presné informácie o jej konfigurácii.
