Peugeot 508 Hybrid (2011-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 508 Hybrid (2011–2016), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 508 Hybrid (2011-2016) – schéma poistky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 508 Hybrid (2011-2016) je poistka F9 v schéme poistiek

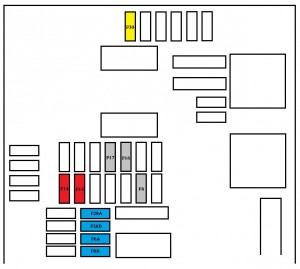

Poistky za odkladacou schránkou
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6
A alebo B |
15 | Impianto audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 3 | Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Accendisigari anteriore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Presa anteriore 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 3 | Lampada di lettura posteriore;
Luci di lettura posteriore. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 3 | Lampada di lettura posteriore;
Specchietto esterno. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28
A alebo B |
15 | Impianto audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | Terzo tergicristallo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | Amplificatore audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

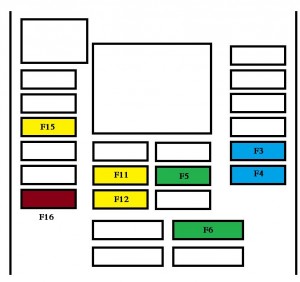

Poistky na palubnej doske
Poistková skrinka sa nachádza v dolnom paneli palubnej dosky (vpravo).
| Nr | Amp [A] | Popis |
| F3 | 15 | Ovládanie okien na strane vodiča;
Presa 12 V na zadných sedadlách. |
| F4 | 15 | Presa 12 V v batožinovom priestore |
| F5 | 30 | Zadné okno s jedným dotykom |
| F6 | 30 | Predné okno s jedným dotykom |
| F11 | 20 | Jednotka prívesu |
| F12 | 20 | Audio zosilňovač |
| F15 | 20 | Panoramatá strešná roleta
(SW a nie hybrid RXH). |
| F 16 | 5 | Ovládací panel ovládania okien
vodiča. |
Poistky v motorovom priestore
Schéma poistiek je umiestnená v motorovom priestore blízko batérie.
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Čerpadlo ostrekovača predné/zadné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 20 | Čerpadlo ostrekovača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Svetlomet s tlmeným svetlom pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 | Svetlomet s tlmeným svetlom ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 | Osvetlenie na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 | Osvetlenie na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Peugeot 508 Hybrid (2011-2016)
Peugeot 508 Hybrid, vyrábaný v rokoch 2011 až 2016, je elegantný a efektívny model, ktorý kombinuje hybridnú technológiu s komfortom a štýlom. Tento automobil ponúka kombináciu dieselového motora s elektromotorom, čo zaručuje nižšiu spotrebu paliva a znížené emisie. Peugeot 508 Hybrid je známy svojím pohodlným interiérom, modernými technológiami a bezpečnostnými prvkami, ktoré z neho robia ideálnu voľbu pre tých, ktorí hľadajú ekologické a spoľahlivé vozidlo. Vďaka svojmu dynamickému dizajnu a výkonným motorom je tento model obľúbený medzi vodičmi, ktorí oceňujú kombináciu výkonu a úspornosti.
Schéma poistkovej skrinky Peugeot 508 Hybrid
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 508 Hybrid, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkových skríň v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti palubnej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom elektrického systému vozidla a správne pochopenie jej schémy môže pomôcť predísť mnohým problémom.
