Peugeot 508 RXH (2011-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 508 RXH (2011–2016), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 508 RXH (2011-2016) – schéma poistky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 508 RXH (2011-2016) je poistka F13 v rozvádzači poistiek v odkladacej schránke.

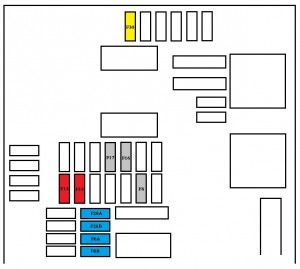

Poistky za odkladacou schránkou
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6
A alebo B |
15 | Impianto audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 3 | Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Accendisigari anteriore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Presa anteriore 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 3 | Luce di lettura posteriore,
Luci di lettura pre mapy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 3 | Luce di lettura posteriore,
Specchietto esterno. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28
A alebo B |
15 | Impianto audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | Spazzola posteriore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | Amplificatore audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

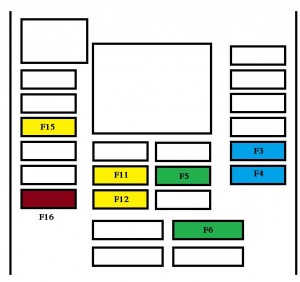

Poistky v prístrojovej doske
Poistková skrinka sa nachádza v dolnom paneli prístrojovej dosky (pravá strana).
| Nr | Amp [A] | Popis |
| F3 | 15 | Ovládanie okien na strane vodiča;
Presa 12 V pre zadné sedadlá. |
| F4 | 15 | Presa 12 V v batožinovom priestore |
| F5 | 30 | Zadné okno s jedným dotykom |
| F6 | 30 | Predné okno s jedným dotykom |
| F11 | 20 | Jednotka prívesu. |
| F12 | 20 | Audio zosilňovač |
| F15 | 20 | Panoramatická roleta
okna strechy (SW). |
| F 16 | 5 | Ovládací panel
ovládania okien vodiča. |

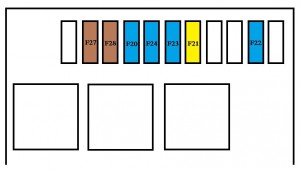

Poistky v motorovom priestore
Schéma poistiek je umiestnená v motorovom priestore blízko batérie.
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Čerpadlo ostrekovača predného a
zadného. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 20 | Čerpadlo ostrekovača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Svetlomet s tlmeným svetlom pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 | Svetlomet s diaľkovým svetlom
ľavý. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 | Svetlomety na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 | Svetlomety na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Peugeot 508 RXH (2011-2016)
Peugeot 508 RXH je robustný a elegantný model, ktorý bol vyrábaný v rokoch 2011 až 2016. Tento automobil je známy svojou hybridnou technológiou, ktorá kombinuje dieselový motor s elektrickým pohonom, čím poskytuje efektívnu spotrebu paliva a nižšie emisie. Peugeot 508 RXH je vybavený 2.0-litrovým HDi motorom, ktorý spolupracuje s elektromotorom, čo umožňuje pohon všetkých štyroch kolies. Vozidlo ponúka komfortný interiér s modernými technológiami a je ideálne pre tých, ktorí hľadajú spoľahlivý a ekologický automobil s vyšším výkonom.
Schéma poistkovej skrinky Peugeot 508 RXH
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 508 RXH, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod kapotou a v interiéri vozidla, zvyčajne v blízkosti palubnej dosky. Schémy obsahujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prístup k presným a aktuálnym informáciám o jej usporiadaní.
