Peugeot 207 (2006-2013) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Peugeot 207 2006-2013, získate informácie o polohe panelov poistiek vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).
Schémy poistkových skríň a relé – Peugeot 207
Týka sa vozidiel vyrobených v rokoch:
2006.
Poistka F9 v poistkovej skrinke prístrojovej dosky je zodpovedná za zapaľovač cigariet (zásuvky napájania) v Peugeot 207.
Poistková skrinka prístrojovej dosky
Vozidlá s volantom naľavo: poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (vľavo).
Odstráňte kryt ťahaním z hornej časti, úplne odstráňte kryt.
Vozidlá s volantom napravo: nachádza sa v dolnej časti prístrojovej dosky (vľavo).
Otvorenie krytu odkladacej schránky, posuňte vodič otvorenia doľava, aby ste prešli cez prvé vybranie, úplne otvorte kryt odkladacej schránky, odstráňte kryt poistkovej skrinky ťahaním z hornej časti, úplne odstráňte kryt.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 15 A | Tergicristallo posteriore. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Nie je použitý. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 A | Jednotka riadenia airbagov a napínačov. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 A | Spínač pedálu spojky;
Pri diagnostike; Elektrochromatické zrkadlo; Klimatizácia; Senzor uhla riadenia; Čerpadlo filtra pevných častíc (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 A | Elektrické okná;
Elektrické zadné okná; Otvoriteľná strecha. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 A | Elektrické predné okná;
Napájanie sklopných zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 A | Predné a zadné osvetlenie na čítanie;
Osvetlenie mapy; Osvetlenie slnečníka; Osvetlenie odkladacej schránky; Hodiny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 A | Audio systém;
Audio/telefón; CD menič; Multifunkčný displej; Hodiny; Ovládanie na volante; Detekcia nízkeho tlaku pneumatík; Poistková skrinka prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 A | Predné zásuvky 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 A | Siren alarmu;
Riadiaca jednotka alarmu; Smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 A | Pri diagnostike;
Spínač zapínania s nízkym prúdom. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 A | Senzor dažďa a svetla;
Amplifikátor; Poistková skrinka prívesu; Modul učenia jazdy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 A | Poistková skrinka motora;
Relé ABS; Páka prevodovky “2 Tronic”; Spínač brzdy s dvojitou funkciou. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 A | Prístrojová doska;
Varovná svetelná lišta bezpečnostného pásu; Regulácia svetlometov; Klimatizácia; Hands-free kit; Kontrolór parkovacej asistencie; Airbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 A | Zamknutie a zablokovanie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 A | Odmrazovanie zadného skla a vonkajších zrkadiel. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CII | – | Obchádzanie PARC. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G39 | 20 A | Hi-fi zosilňovač. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G40 | 20 A | Vyhrievané sedadlá pre vodiča a pasažiera (okrem RHD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motorová komora
Poistková skrinka sa nachádza v motorovom priestore, blízko batérie (vpravo).
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 A | Napájanie riadiacej jednotky motora a relé na ovládanie montáže ventilátora;
Senzor prúdenia vzduchu (nafta); Čerpadlo vstrekovania (nafta); Senzor vody v nafte (nafta); Elektromagnetické ventily EGR; Vykurovanie vzduchu (nafta). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 A | Klaksón. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 A | Osvetlenie predných a zadných svetiel. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 A | Osvetlenie svetlometov. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 A | Čerpadlo paliva (benzín). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 A | Senzor rýchlosti vozidla. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 A | Elektrické posilňovače riadenia;
Smerovky; Relé smerovky na ovládanie svetlometov; Senzor hladiny chladiacej kvapaliny motora (nafta); Prepínacia a ochranná jednotka (nafta). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 A | Ovládanie štartovacieho motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 A | Riadiaca jednotka ABS/ESP;
Spínač brzdového pedálu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 A | Aktuátory riadiacej jednotky motora (benzín: zapaľovacie cievky, elektromagnetické ventily, lambda sondy, vstrekovače, ohrievače, termostat riadený) (nafta: elektromagnetické ventily, ohrievače). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 A | Ventilátor klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 A | Predný stierač Nízka/Vysoká rýchlosť. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 A | Napájanie rozhrania integrovaného systému (pozitívne zapnutie). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 A | Vykurovanie nafty (nafta). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 A | Ľavé stretávacie svetlo. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F 16 | 10 A | Svetlomet s tlmeným svetlom vpravo. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 A | Svetlomet s diaľkovým svetlom vľavo. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 A | Svetlomet s diaľkovým svetlom vpravo. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tabuľka poistiek Maxi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1* | 70 A | Skupina ventilátora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2* | 20A/30A | Čerpadlo ABS/ESP. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3* | 20A/30A | Elektromagnetické ventily ABS/ESP. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF4* | 60 A | Integrované napájanie systémových rozhraní. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF5* | 60 A | Integrované napájanie systémových rozhraní. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF6* | – | Nepoužíva sa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF7* | 80 A | Poistková skrinka v priestore pre cestujúcich. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF8* | 30 A | Ovládacia jednotka prevodovky „2 Tronic“. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF9* | 80 A | Jednotka vykurovania (naftová). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF10* | 80 A | Elektrické posilňovanie riadenia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Maxi poistky poskytujú dodatočnú ochranu pre elektrické systémy. Všetky práce na maxi poistkách musia vykonávať autorizované servisné strediská PEUGEOT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Peugeot 207
Týka sa vozidiel vyrobených v rokoch:
2007.
Poistka F9 v poistkovej skrinke prístrojovej dosky je zodpovedná za zapaľovač cigariet (zásuvky napájania) v Peugeot 207.
Poistková skrinka prístrojovej dosky
Vozidlá s volantom naľavo: poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (vľavo).
Odstráňte kryt ťahaním z hornej časti, úplne odstráňte kryt.
Vozidlá s volantom napravo: nachádza sa v dolnej časti prístrojovej dosky (vľavo).
Otvorenie krytu priestoru pre cestujúcich, zatlačte vodič otvorenia doľava, aby ste vyšli z prvého výrezu, úplne otvorte kryt priestoru pre cestujúcich, odstráňte kryt poistkovej skrinky ťahaním z hornej časti, úplne odstráňte kryt.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F1 | 15 A | Stierač zadného okna. |
| F2 | – | Nie je používané. |
| F3 | 5 A | Riadiaca jednotka airbagov a predpínačov. |
| F4 | 10 A | Spínač pedála spojky; Pri diagnostike; Zrkadlo s elektrochromatickým sklom; Klimatizácia; Senzor uhla riadenia; Čerpadlo filtra pevných častíc (Diesel). |
| F5 | 30 A | Elektrické okná; Elektrické zadné okná; Otváracia strecha. |
| F6 | 30 A | Elektrické predné okná; Napájanie sklopných zrkadiel. |
| F7 | 5 A | Predné a zadné čítacie svetlá; Svetlá na čítanie mapy; Osvetlenie slnečnej clony; Osvetlenie odkladacej schránky; Hodiny. |
| F8 | 20 A | Audio systém; Audio/telefon; CD menič; Viacfukčný displej; Hodiny; Ovládanie na volante; Detekcia nízkeho tlaku pneumatík; Poistková skrinka prívesu. |
| F9 | 30 A | Pri 12 V prednom. |
| F10 | 15 A | Siréna alarmu; Riadiaca jednotka alarmu; Smerovky. |
| F11 | 15 A | Pri diagnostike; Spínač zapaľovania s nízkym prúdom. |
| F12 | 15 A | Senzor dažďa a svetla; Zosilňovač; Poistková skrinka prívesu; Modul učenia jazdy. |
| F13 | 5 A | Poistková skrinka motora; Relé ABS; Páka prevodovky “2 Tronic”; Spínač brzdy s dvojitou funkciou. |
| F14 | 15 A | Prístrojová doska; Svetelná lišta upozornenia na bezpečnostný pás; Nastavenie svetlometov; Klimatizácia; Sada hands-free; Ovládanie parkovacej asistencie vzadu; Airbag. |
| F15 | 30 A | Blokovanie a zaistenie. |
| F17 | 40 A | Odmlžovanie zadného okna a vonkajších zrkadiel. |
| CII | – | Obchádzanie PARC. |
| G39 | 20 A | Hi-fi zosilňovač. |
| G40 | 20 A | Vyhrievané sedadlá pre vodiča a pasažiera (okrem RHD) |
Motorový priestor
Poistková skrinka sa nachádza v motorovom priestore, blízko batérie (vpravo).
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 20 A | Napájanie riadiacej jednotky motora a relé riadenia skupiny ventilátorov; Elektromagnetické ventily distribúcie a nádrže (1.6 I 16V THP); Senzor prietoku vzduchu (Diesel); Čerpadlo vstrekovania (Diesel); Senzor vody v nafte (Diesel); Elektromagnetické ventily EGR, vykurovanie vzduchu (Diesel). |
| F2 | 15 A | Klakson. |
| F3 | 10 A | Umývanie predné a zadné. |
| F4 | 20 A | Umývanie svetlometov. |
| F5 | 15 A | Čerpadlo benzínu; Elektromagnetické ventily Turbo (1,6 I 16V THP). |
| F6 | 10 A | Senzor rýchlosti vozidla; Automatická prevodovka. |
| F7 | 10 A | Elektrický posilovač riadenia; Smerovky; Relé smerovky pre riadenie svetlometov; Jednotka prepínania a ochrany (Diesel). |
| F8 | 20 A | Riadenie štartovacieho motora. |
| F9 | 10 A | Jednotka riadenia ABS/ESP; Spínač pedála brzdy. |
| F10 | 30 A | Aktuátory riadiacej jednotky motora (benzín: zapaľovacie cievky, elektromagnetické ventily, lambda sondy, vstrekovače, vykurovače, riadený termostat) (Diesel: elektromagnetické ventily, vykurovače). |
| F11 | 40 A | Ventilátor klimatizácie. |
| F12 | 30 A | Stierače čelného skla Nízka/Vysoká rýchlosť. |
| F13 | 40 A | Napájanie rozhrania integrovaného systému (pozitívne zapnutie). |
| F14 | 30 A | Vykurovač na naftu (Diesel). |
| F15 | 10 A | Ľavý stretávací svetlomet. |
| Číslo | Ampere [A] | Popis |
|---|---|---|
| F 16 | 10 A | Svetlomet s tlmeným svetlom vpravo. |
| F17 | 15 A | Svetlomet s diaľkovým svetlom vľavo. |
| F18 | 15 A | Svetlomet s diaľkovým svetlom vpravo. |
| Tabuľka poistiek Maxi | ||
| (Rám 1) MF1* | 70 A | Skupina ventilátora. |
| (Rám 1) MF2* | 20A/30A | Čerpadlo ABS/ESP. |
| (Rám 1) MF3* | 20A/30A | Elektromagnetické ventily ABS/ESP. |
| (Rám 1) MF4* | 60 A | Integrované napájanie pre systémové rozhrania. |
| (Rám 1) MF5* | 60 A | Integrované napájanie pre systémové rozhrania. |
| (Rám 1) MF6* | 30 A | Prídavná skupina ventilátora (1,6 I 16V THP). |
| (Rám 1) MF7* | 80 A | Poistková skrinka v priestore pre cestujúcich. |
| (Rám 1) MF8* | 30 A | Riadiaca jednotka prevodovky “2 Tronic”. |
| (Rám 2) MF9* | 80 A | Jednotka kúrenia (Diesel). |
| (Rám 2) MF10* | 80 A | Elektrické posilňovač riadenia. |
| (Rám 2) MF11* | 40 A | Elektrický motor Valvetronic (1,6 I 16V THP). |
| * Maxi poistky poskytujú dodatočnú ochranu pre elektrické systémy. Všetky práce na maxi poistkách musia vykonávať autorizované servisné strediská PEUGEOT. |
Schéma poistiek a relé – Peugeot 207
Týka sa vozidiel vyrobených v rokoch:
2008, 2009, 2010.
Poistka pre zapaľovač cigariet (zásuvky napájania) v Peugeot 207 je poistka F9 v poistkovej skrinke prístrojovej dosky.

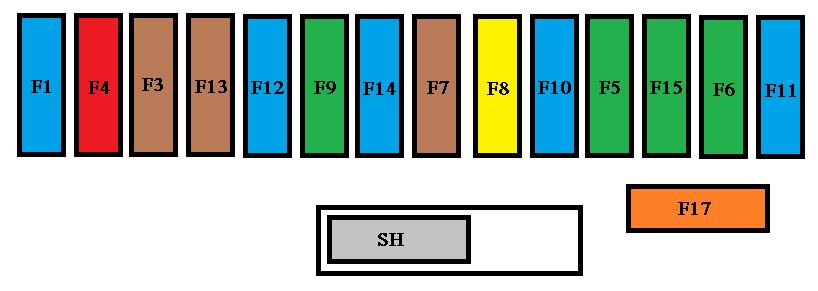

Poistková skrinka prístrojovej dosky
Vozidlá s volantom naľavo: poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (vľavo).
Odstráňte kryt ťahaním z hornej časti, úplne odstráňte kryt.
Vozidlá s volantom napravo: nachádza sa v dolnej časti prístrojovej dosky (vľavo).
Otvorenie krytu priestoru pre cestujúcich, zatlačte vodič otvorenia doľava, aby ste vyšli z prvého zárezu, úplne otvorte kryt priestoru pre cestujúcich, odstráňte kryt poistkovej skrinky ťahaním z hornej časti, úplne odstráňte kryt.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F1 | 15 A | Tergič kristálo zadný. |
| F2 | – | Nez použité. |
| F3 | 5 A | Riadiaca jednotka airbagov a predpínačov. |
| F4 | 10 A | Spínač pedálu spojky; Pri diagnostike; Zrkadlo elektrochromatické; Klimatizácia; Senzor uhla riadenia; Čerpadlo filtra pevných častíc (Diesel). |
| F5 | 30 A | Elektrické okná; Elektrické zadné okná; Otváracia strecha. |
| F6 | 30 A | Elektrické predné okná; Napájanie sklopných zrkadiel. |
| F7 | 5 A | Predné a zadné čítacie svetlá; Svetlá na čítanie mapy; Osvetlenie slnečnej clony; Osvetlenie odkladacej schránky; Hodiny. |
| F8 | 20 A | Audio systém; Audio/telefón; Zmeny CD; Multifunkčný displej; Hodiny; Ovládanie na volante; Detekcia tlaku pneumatík; Poistková skrinka prívesu. |
| F9 | 30 A | Pri 12 V predné; Pri 12 V zadné (SW) |
| F10 | 15 A | Siréna alarmu; Riadiaca jednotka alarmu; Smerovky. |
| F11 | 15 A | Pri diagnostike; Spínač zapaľovania s nízkym prúdom. |
| F12 | 15 A | Senzor dažďa a jasu; Zosilňovač; Poistková skrinka prívesu; Modul učenia jazdy. |
| F13 | 5 A | Poistková skrinka motora; Relé ABS; Páka prevodovky “2 Tronic”; Spínač brzdy s dvojitou funkciou. |
| F14 | 15 A | Prístrojová doska; Svetelný pásik upozornenia na bezpečnostný pás; Nastavenie svetlometov; Klimatizácia; Systém hands-free; Kontrolór asistencie pri parkovaní vzadu; Airbag. |
| F15 | 30 A | Blokovanie a zablokovanie. |
| F17 | 40 A | Odmrazovanie zadného okna a vonkajších zrkadiel. |
| CII | – | Obchádzanie PARC. |
| G39 | 20 A | Hi-fi zosilňovač. |
| G40 | 20 A | Vyhrievané sedadlá pre vodiča a pasažiera (okrem RHD) |

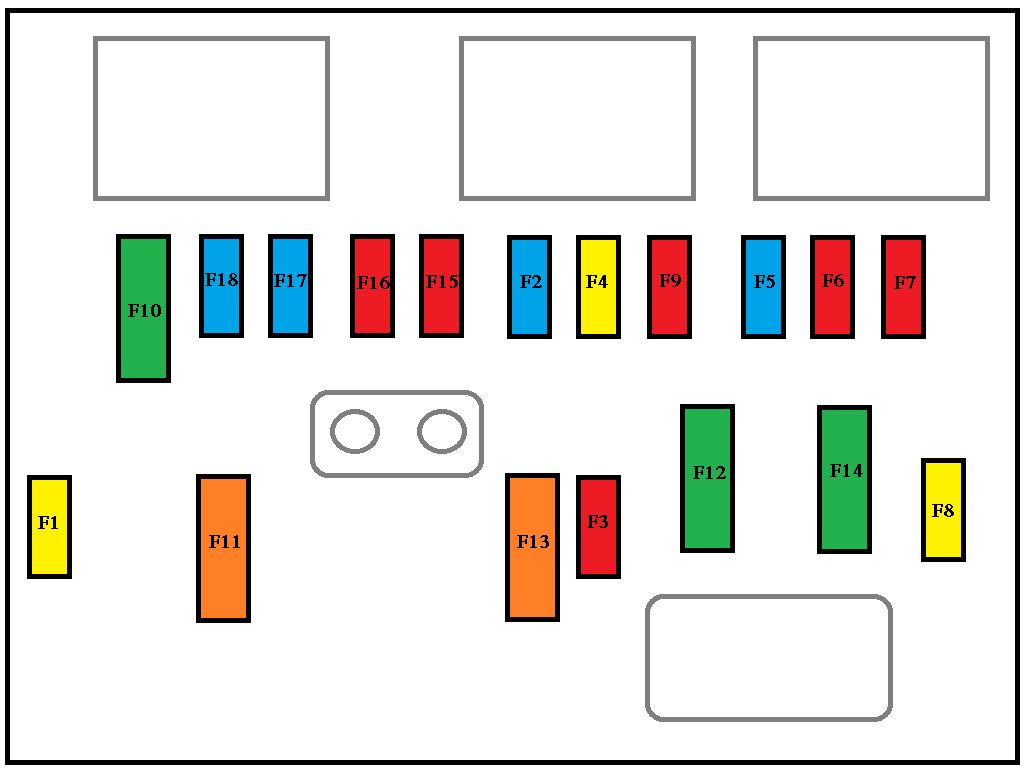

Motorový priestor
Poistková skrinka sa nachádza v motorovom priestore, blízko batérie (vpravo).
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 20 A | Napájanie riadiacej jednotky motora a relé riadenia skupiny ventilátorov; Elektromagnetické ventily distribúcie a nádrže (1.6 I 16V THP); Senzor prietoku vzduchu (Diesel); Čerpadlo vstrekovania (Diesel); Senzor vody v nafte (Diesel); Elektromagnetické ventily EGR; Ohrev vzduchu (Diesel). |
| F2 | 15 A | Klakson. |
| F3 | 10 A | Predná a zadná umývačka. |
| F4 | 20 A | Umývačka svetlometov. |
| F5 | 15 A | Čerpadlo paliva (benzín); Elektromagnetické ventily Turbo (1,6 I 16V THP). |
| F6 | 10 A | Senzor rýchlosti vozidla; Automatická prevodovka. |
| F7 | 10 A | Elektrický posilovač riadenia; Smerovky; Relé smerovky pre svetlomety; Prepínacia a ochranná jednotka (Diesel). |
| F8 | 20 A | Kontrola motora štartéra. |
| F9 | 10 A | Jednotka riadenia ABS/ESP; Spínač brzdového pedála. |
| F10 | 30 A | Aktuátory riadiacej jednotky motora (benzín: zapaľovacie cievky, elektromagnetické ventily, lambda sondy, vstrekovače, ohrievače, termostat riadený) (Diesel: elektromagnetické ventily, ohrievače). |
| F11 | 40 A | Ventilátor klimatizácie. |
| F12 | 30 A | Predný stierač Nízka/Vysoká rýchlosť. |
| F13 | 40 A | Napájanie rozhrania integrovaného systému (pozitívne zapnutie). |
| F14 | 30 A | Ohrievač na naftu (Diesel). |
| F15 | 10 A | Ľavý stretávací svetlomet. |
| Číslo | Ampere [A] | Popis |
|---|---|---|
| F 16 | 10 A | Svetlomet s tlmeným svetlom vpravo. |
| F17 | 15 A | Svetlomet s diaľkovým svetlom vľavo. |
| F18 | 15 A | Svetlomet s diaľkovým svetlom vpravo. |
| Tabuľka poistiek Maxi | ||
| (Rám 1) MF1* | 70 A | Skupina ventilátora. |
| (Rám 1) MF2* | 20A/30A | Čerpadlo ABS/ESP. |
| (Rám 1) MF3* | 20A/30A | Elektromagnetické ventily ABS/ESP. |
| (Rám 1) MF4* | 60 A | Integrované napájanie systémových rozhraní. |
| (Rám 1) MF5* | 60 A | Integrované napájanie systémových rozhraní. |
| (Rám 1) MF6* | 30 A | Prídavná skupina ventilátora (1,6 I 16V THP). |
| (Rám 1) MF7* | 80 A | Poistková skrinka v priestore pre cestujúcich. |
| (Rám 1) MF8* | 30 A | Ovládač prevodovky “2 Tronic”. |
| (Rám 2) MF9* | 80 A | Jednotka vykurovania (Diesel). |
| (Rám 2) MF10* | 80 A | Elektrické posilňovač riadenia. |
| (Rám 2) MF11* | 40 A | Elektrický motor Valvetronic (1,6 I 16V THP). |
| * Maxi poistky poskytujú dodatočnú ochranu pre elektrické systémy. Všetky práce na maxi poistkách musia vykonávať autorizované servisné strediská PEUGEOT. |
Schéma poistiek a relé – Peugeot 207
Vzťahuje sa na vozidlá vyrobené v rokoch:
2011, 2012, 2013.
Poistka F9 v poistkovej skrinke prístrojovej dosky je zodpovedná za zásuvku zapaľovača cigariet (zásuvy napájania) v Peugeot 207.
Poistková skrinka prístrojovej dosky
Vozidlá s volantom naľavo: poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (vľavo).
Odstráňte kryt ťahaním za hornú časť, úplne odstráňte kryt.
Vozidlá s volantom napravo: nachádza sa v dolnej časti prístrojovej dosky (vľavo).
Otvorenie krytu priestoru pre cestujúcich, zatlačte vodič otvorenia doľava, aby ste vyšli z prvého zárezu, úplne otvorte kryt priestoru pre cestujúcich, odstráňte kryt poistkovej skrinky ťahaním za hornú časť, úplne odstráňte kryt.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F1 | 15 A | Tergičristallo zadný. |
| F2 | – | Nepoužíva sa. |
| F3 | 5 A | Riadiaca jednotka airbagov a predpínačov. |
| F4 | 10 A | Spínač pedála spojky; Diagnostická zásuvka; Zrkadlo elektrochromatické; Klimatizácia; Senzor uhla riadenia; Čerpadlo filtra pevných častíc (Diesel). |
| F5 | 30 A | Elektrické okná; Zadné okná s ovládaním jedným dotykom; Panoramatická strecha (SW). |
| F6 | 30 A | Predné elektrické okná s jedným tlačidlom; Sklopné zrkadlá. |
| F7 | 5 A | Predné a zadné čítacie svetlá; Svetlá na čítanie mapy; Osvetlenie slnečnej clony; Osvetlenie odkladacej schránky. |
| F8 | 20 A | Audio systém; Audio/telefón; Viacfukčné displej; Hodiny; Ovládanie na volante; Poistková skrinka prívesu. |
| F9 | 30 A | Zásuvka 12 V predná; Zásuvka 12 V zadná (SW). |
| F10 | 15 A | Nepoužíva sa. |
| F11 | 15 A | Diagnostická zásuvka; Spínač zapaľovania s nízkym prúdom; Kontrolór automatickej prevodovky. |
| F12 | 15 A | Senzor dažďa a slnečného žiarenia; Zosilňovač; Poistková skrinka prívesu; Modul učenia jazdy. |
| F13 | 5 A | Poistková skrinka motora; Relé ABS; Multifunkčný spínač brzdy. |
| F14 | 15 A | Prístrojová doska; Panel kontroliek upozornenia na bezpečnostné pásy; Nastavenie svetlometov; Klimatizácia; Bluetooth systém; Riadiaca jednotka senzorov parkovania zadných; Airbag. |
| F15 | 30 A | Centrálne zámky. |
| F17 | 40 A | Vyhrievané zadné sklo a vyhrievané bočné zrkadlá. |
| CII | – | Obchádzanie PARC. |
| G39 | 20 A | Nepoužíva sa. |
| G40 | 20 A | Vyhrievané sedadlá pre vodiča a pasažiera (okrem RHD) |
Motorový priestor
Poistková skrinka sa nachádza v motorovom priestore, blízko batérie (vpravo).
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 20 A | Napájanie riadiacej jednotky motora a relé riadenia ventilátorovej skupiny; Elektromagnetické ventily distribúcie a nádrže (1,6 l 16V THP); Senzor prúdenia vzduchu (Diesel); Čerpadlo vstrekovania (Diesel); Senzor vody v nafte (Diesel); Elektromagnetické ventily EGR; Ohrievanie vzduchu (Diesel). |
| F2 | 15 A | Klakson. |
| F3 | 10 A | Predné a zadné umývačky skiel. |
| F4 | 20 A | Striekací systém svetlometov. |
| F5 | 15 A | Čerpadlo paliva (benzín); Elektromagnetické ventily turba (1,6 I 16V THP). |
| F6 | 10 A | Senzor rýchlosti vozidla; Automatická prevodovka. |
| F7 | 10 A | Elektrické posilňovače riadenia; Jednotka prepínania a ochrany (Diesel). |
| F8 | 25 A | Kontrola motora štartovania. |
| F9 | 10 A | Riadiaca jednotka ABS/ESP, spínač brzdového pedála. |
| F10 | 30 A | Aktuátory riadiacej jednotky motora (benzín: zapaľovacie cievky, elektromagnetické ventily, lambda sondy, vstrekovače, ohrievače, elektronický termostat) (Diesel: elektromagnetické ventily, ohrievače). |
| F11 | 40 A | Ventilátor klimatizácie. |
| F12 | 30 A | Predný stierač nízka/vysoká rýchlosť. |
| F13 | 40 A | Napájanie rozhrania integrovaného systému (pozitívne zapnutie). |
| F14 | 30 A | Ohrievač na naftu (Diesel). |
| F15 | 10 A | Ľavý stretávací svetlomet. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F 16 | 10 A | Svetlomet s tlmeným svetlom vpravo. |
| F17 | 15 A | Svetlomet s diaľkovým svetlom vľavo. |
| F18 | 15 A | Svetlomet s diaľkovým svetlom vpravo. |
| Tabuľka poistiek Maxi | ||
| (Rám 1) MF1* | 70 A | Skupina ventilátora. |
| (Rám 1) MF2* | 20A/30A | Čerpadlo ABS/ESP. |
| (Rám 1) MF3* | 20A/30A | Elektromagnetické ventily ABS/ESP. |
| (Rám 1) MF4* | 60 A | Integrované napájanie systémových rozhraní. |
| (Rám 1) MF5* | 60 A | Integrované napájanie systémových rozhraní. |
| (Rám 1) MF6* | 30 A | Prídavná skupina ventilátora (1,6 litra THP 16V). |
| (Rám 1) MF7* | 80 A | Poistková skrinka prístrojovej dosky. |
| (Rám 1) MF8* | 30 A | Nepoužíva sa. |
| (Rám 2) MF9* | 80 A | Jednotka kúrenia (Diesel). |
| (Rám 2) MF10* | 80 A | Elektrické posilňovač riadenia. |
| (Rám 2) MF11* | 40 A | Elektrický motor Valvetronic (1,6 litra THP 16V). |
| * Maxi poistky poskytujú dodatočnú ochranu elektrickým obvodom. Všetky práce na maxi poistkách musia vykonávať servisné strediská PEUGEOT alebo špecializované dielne. |
O Peugeot 207 (2006-2013)
Peugeot 207, vyrábaný v rokoch 2006 až 2013, je kompaktný automobil, ktorý sa stal populárnym vďaka svojmu modernému dizajnu a spoľahlivosti. Tento model ponúkal rôzne varianty karosérie, vrátane hatchbacku, kombi a kabrioletu. Peugeot 207 bol vybavený širokou škálou motorov, od benzínových po dieselové, s objemom od 1.4 do 1.6 litra. Vďaka svojim kompaktným rozmerom a efektívnym motorom bol ideálny pre mestskú jazdu, pričom poskytoval komfort a bezpečnosť pre vodiča aj pasažierov.
Schéma poistkovej skrinky Peugeot 207
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 207, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických zariadení vo vozidle, a preto je dôležité mať prehľad o jej konfigurácii.
