Mitsubishi L400 (1994-2006) – poistková skrinka
Mitsubishi L400 – schéma poistkovej skrinky
Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Poistková skrinka a relé v priestore pre cestujúcich
Nachádza sa v dolnej časti palubnej dosky naľavo.
Popis
| 1 | 10A Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Ohrievač 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Zapaľovač 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Systém automatického ovládania prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20A Elektrické žalúzie (modely s volantom vpravo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20A Vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A Vyhrievané sedadlá (okrem modelov od roku 2000) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Prístrojová doska 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20A Umývač skiel a predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15A systém ETACS a centrálne zamykanie (modely s volantom vpravo od roku 1998) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 25A Elektrický ventilátor;
Predný ohrievač. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20A Ventilátor vyhrievania zadný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10A Systémy ECS a ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10A Zadné svetlá kódu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10A Smerovky a výstražné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A Zásuvka pre príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Vyhrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Poistka rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Poistka rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Poistka rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Poistka rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- R1 – Relé odvlhčovača zadného okna
- R2 – Relé motora ventilátora predného kúrenia
Schéma relé
Inštalované blízko poistkovej skrinky.
Popis
- C-60X – Relé centrálneho zamykania
- C-61X – Relé – smerovky a spínač alarmu
- C-62X – Relé motora ventilátora zadného kúrenia
- C-62X – Relé vysokej polohy motora ventilátora zadného kúrenia
- C-63X – Relé pre pripojenie doplnkového kúrenia
- C-64X – Relé zadného dverí
- C-65X – Relé pre zdviháky elektrických okien

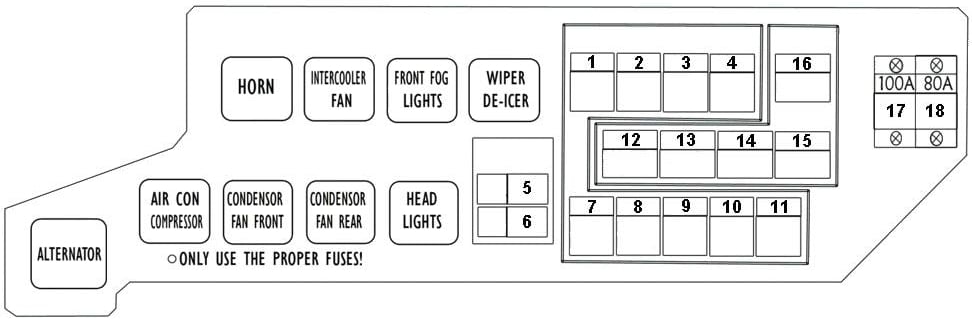

Schéma poistiek v motorovom priestore
Nachádza sa na pravej strane motorového priestoru.
Popis
| 1 | 10A Svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Kompresor klimatizácie 10/15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Rozmery 10A (vľavo) (modely LHD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15A Hmlové svetlá (modely s volantom vpravo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Rozmery (vpravo pre modely s volantom vľavo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10A Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A Rádi;
Zásuvka pre príslušenstvo |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10A Stop – signály | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20/30A Elektrický ventilátor predného kondenzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10/15A ventilátor kondenzátora na elektrickej strane | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15A Ohrievač potrubia paliva (modely s volantom vľavo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15A Vyhrievané stierače (modely s volantom vpravo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Alarm 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20A Intercooler stlačeného vzduchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30A Elektrické okná;
Centrálne zamykanie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Systém ABS 50A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40A Vonkajšie osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30A Elektricky otvárateľná strecha a žalúzie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Generátor 100A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Batéria 80A, batéria | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Popis
- ALTERNÁTOR – generátor
- KOMPRESOR KLIMATIZÁCIE – Kompresor klimatizácie
- KONDENZÁTOR S PREVÁDZKOVÝM VENTILÁTOROM – Kondenzátor s predným ventilátorom
- KONDENZÁTOR S PREVÁDZKOVÝM VENTILÁTOROM – Kondenzátor s zadným ventilátorom
- SVETLOMET – Relé svetlometov
- KLAKSON – Relé klaksónu
- VENTILÁTOR INTERCOOLERU – Relé ventilátora intercoolera
- PRÍDAVNÉ SVETLOMETY – Relé predných hmlových svetlometov
- DE-ICER Tergicristallo – Relé stierača a ohrievača
Na pozitívny kontakt batérie môžu byť nainštalované aj poistky vyrobené ako poistky s vysokým výkonom.
