Schéma poistiek a relé – Mitsubishi Mirage

Týka sa vozidiel vyrobených v rokoch:

2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

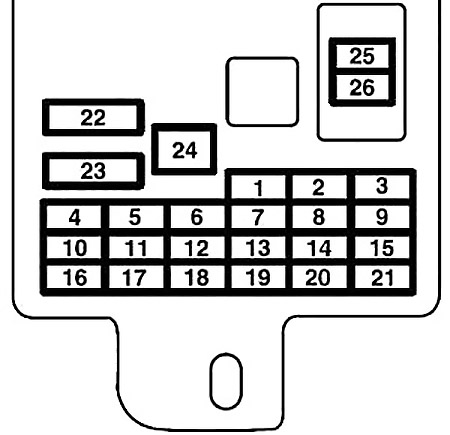

Schéma poistkovej skrinky prístrojovej dosky

Blok poistiek v kabíne sa nachádza za krytom pred sedadlom vodiča na mieste zobrazenom na diagrame.



Číslo	Popis	Ampére [A]
Číslo	Popis	Ampére [A]
1	Zadné svetlo (ľavé)	7,5
2	Zapaľovač	15
3	Cievka zapaľovania	10
4	Motorček štartovania	7,5
5	Nepoužívané	–
6	Nepoužívané	–
7	Zadné svetlo (pravé)	7,5
8	Vonkajšie zrkadlá	7,5
9	Riadiaca jednotka motora	7,5
10	Riadiaca jednotka	7,5
11	Zadné hmlové svetlo	10
12	Zámok dverí	15

Číslo	Popis	Ampére [A]
13	Osvetlenie interiéru (osvetlenie na privítanie)	15
14	Stierač zadného okna	15
15	Smerovky	7,5
16	Relé	7,5
17	Vyhrievané sedadlá	20
18	Možnosť	10
19	Vyhrievané vonkajšie zrkadlá	7,5
20	Predný stierač	20
21	Rezervné svetlo	7,5
22	Odvlhčovač	30
23	Kúrenie	30
24	Nepoužívané	–
25	Rádio	10
26	Elektronicky riadená jednotka	15

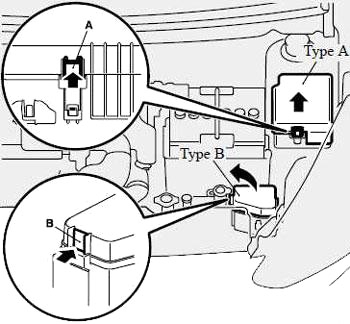

V motorovom priestore sa blok poistiek nachádza, ako je znázornené na obrázku. Stlačením tlačidla (A alebo B) zdvihnete viečko.

V poistkovej skrinke v motorovom priestore sú poistky náhradné.

Blok poistiek neobsahuje náhradné poistky 7,5A, 10A alebo 15A. Ak sa jedna z týchto poistiek spáli, nahraďte ju nasledujúcou poistkou.

• 5 A: zrkadlá spätného pohľadu vonkajšie
• 10 A: Možnosť
• 15 A: Zapaľovač cigariet

V prípade použitia náhradnej poistky je potrebné ju čo najskôr nahradiť poistkou s adekvátnou kapacitou.

Typ A

Typ B

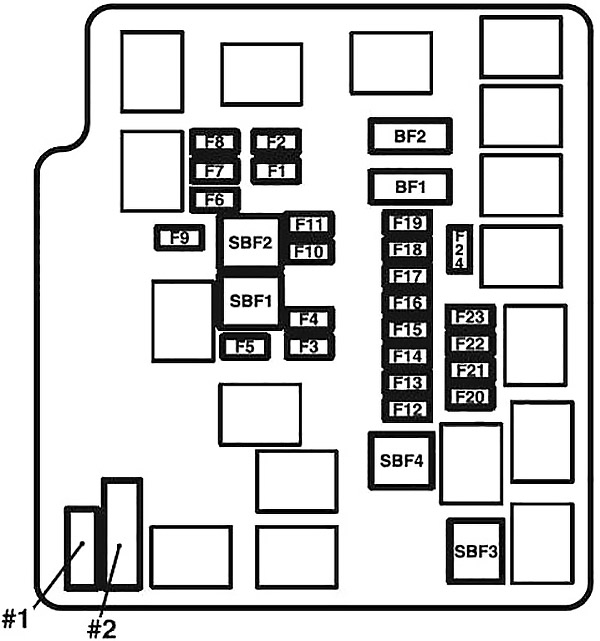

Číslo	Typ A	Ampére [A]
Číslo	Typ A	Ampére [A]
SBF1	Motore ventilátora chladiča	40
SBF2	Systém proti krádeži	30
SBF3	Kľúč na štartovanie	40
SBF4	Ovládanie elektrického okna	40
BF1	DC-DC (P/T)	30
BF2	DC-DC (AUDIO)	30
F1	Svetlomet (tlmené svetlá) (ľavé)	10
F2	Svetlomet (svetlo tlmené) (pravé)	10
F3	Svetlomet (diaľkové svetlá) (ľavé)	10
F4	Svetlomet (svetlo diaľkové) (pravé)	10
F5	Klaksón	10
F6	Predné hmlové svetlá	15
F7	Denné svetlá	10
F8	Nepoužíva sa	–
F9	Nepoužíva sa	–
F10	Senzor prúdu batérie	7,5
F11	Nepoužíva sa	–

Číslo	Typ A	Ampére [A]
F12	Svetlá stop (brzdové svetlá)	15
F13	Cievka zapaľovania	7,5
F14	Kontrola motora	7,5
F15	Alternátor	7,5
F 16	Smerovky núdzového blikania	10
F17	Automatická prevodovka	15
F18	Klimatizácia	10
F19	ETV	15
F20	Motorček štartovania	7,5
F21	Olej/pumpa CVT	15
F22	Čerpadlo paliva	15
F23	Motor	20
F24	Automatická prevodovka	7,5
#1	Rezervná poistka	20
#2	Rezervná poistka	30

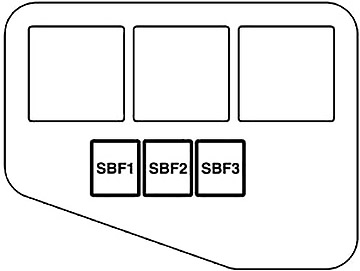

Typ B
SBF1	Ohrievač PTC	40
SBF2	Ohrievač PTC	40
SBF3	Ohrievač PTC	40
