Schéma poistiek a relé – Mitsubishi i-MiEV

Vzťahuje sa na vozidlá vyrobené v rokoch:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

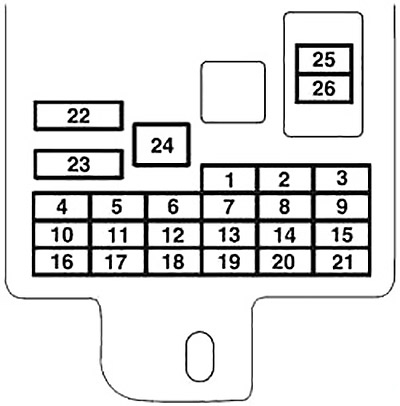

Poistky palubnej dosky

Blok poistiek v priestore pre cestujúcich sa nachádza pod palubnou doskou pred sedadlom vodiča na mieste zobrazenom na diagrame. Stlačte hák (A) a odstráňte kryt poistky (B).

Číslo	Popis	Ampére [A]
Číslo	Popis	Ampére [A]
1	Svetlomet zadný (ľavý)	7,5
2	Zapaľovač/Príslušenstvo	15
3	–	–
4	Motorček na štartovanie	7,5
5	Zosilňovač audio systému	20
6	–	–
7	Svetlomet zadný (pravý)	7,5
8	Zrkadlá spätného pohľadu vonkajšie	7,5
9	Riadiaca jednotka (jednotka elektrického motora)	7,5
10	Riadiaca jednotka	7,5
11	Svetlomet zadný proti hmlovému svetlu	10
12	Centrálne zamykanie dverí	15
13	Interná lampa	10

Číslo	Popis	Ampére [A]
14	Stierač zadného skla	15
15	Odometer	7,5
16	Relé	7,5
17	Vyhrievané sedadlo	20
18	Možnosť	10
19	Vyhrievané vonkajšie zrkadlo	7,5
20	Stierače	20
21	Svetlá cúvania	7,5
22	Odvlhčovač	30
23	Kúrenie	30
24	Pomocná batéria	30
25	Rádio	10
26	Elektronicky riadená jednotka	15
27	Elektronicky riadená jednotka	7,5

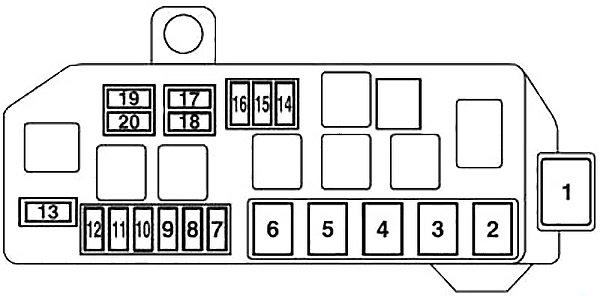

Poistky v motorovom priestore

Pod kapotou sa nachádza blok poistiek, ako je znázornené na diagrame. Stlač hák (A) a odstráň kryt.

Číslo	Popis	Ampére [A]
Číslo	Popis	Ampére [A]
1	–	–
2	Baterka pomocná	30
3	Spínač elektrického motora	40
4	Motor ventilátora chladiča	40
5	Elektrické ovládanie okien	40
6	Elektrická brzda na vákuum	30
7	Ovládanie skupiny elektrického motora	15
8	Brzdové svetlá	15
9	Predné hmlové svetlá	15

Číslo	Popis	Ampére [A]
10	Čerpadlo vody (jednotka s elektrickým motorom)	15
11	Nabíjanie	10
12	Varovná kontrolka	10
13	Klaksón	10
14	Denné svetlá	10
15	Motor ventilátora chladenia batérie trakcie	15
16	Čerpadlo vody (klimatizácia)	10
17	Svetlomet s tlmeným svetlom (pravý)	20
18	Svetlomet s tlmeným svetlom (ľavý)	20
19	Svetlomet s diaľkovým svetlom (pravý)	10
20	Svetlomet s diaľkovým svetlom (ľavý)	10

O Mitsubishi i-MiEV (2009-2018)

Mitsubishi i-MiEV je kompaktné elektrické vozidlo, ktoré sa vyrábalo v rokoch 2009 až 2018. Tento model je známy svojou ekologickou prevádzkou a efektívnym využitím energie. S maximálnym výkonom približne 49 kW a dojazdom okolo 160 km na jedno nabitie, i-MiEV ponúka praktické riešenie pre mestskú mobilitu. Vozidlo je vybavené lítium-iónovou batériou, ktorá zabezpečuje plynulú a tichú jazdu. Vďaka svojim kompaktným rozmerom a malému polomeru otáčania je ideálne pre jazdu v mestskom prostredí. Interiér ponúka dostatok priestoru pre štyroch cestujúcich a základnú výbavu, ktorá zahŕňa klimatizáciu a moderné bezpečnostné prvky.

Schéma poistkovej skrinky Mitsubishi i-MiEV

Táto stránka zobrazuje schému poistkovej skrinky pre Mitsubishi i-MiEV, ktorá je kľúčová pre pochopenie elektrického systému vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je navrhnutá tak, aby chránila dôležité elektrické komponenty vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkcii.
