Mitsubishi Outlander (2001-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Mitsubishi Outlander (2001–2018), získaš informácie o polohe panelov poistiek vo vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Mitsubishi Outlander
Týka sa vozidiel vyrobených v rokoch:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

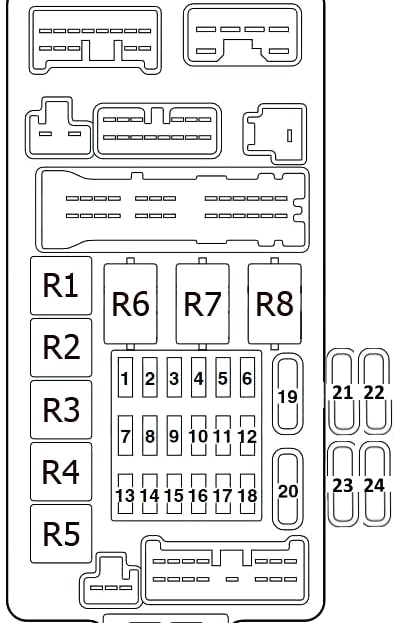

Poistka v priestore pre cestujúcich
Nachádza sa za odkladacou schránkou v dolnej časti palubnej dosky.
Skontroluj priradenie s tvojimi diagramami.
Popis
| 1 | 10A Napájanie štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5A Sada smeroviek (panel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5A Svetlá na cúvanie, relé riadenia automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5A Systém udržiavania rýchlosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5A Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5A Ovládací panel vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20A Čistiace prostriedky a stierače, Elektronická riadiaca jednotka osvetlenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5A Elektronická riadiaca jednotka motora a automatickej prevodovky (pre vozidlá s automatickou prevodovkou), elektronická riadiaca jednotka motora, relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Zapaľovač cigariet 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Napájané zrkadlá 7,5A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5A ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10A audio systém, rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15A Tergič stierač/sprchovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Diagnostický konektor 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10A Zadné hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10A Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30A Motor ventilátora kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30A Vyhrievané zadné okno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20A Motor otváracej strechy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10A Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10A čerpadlo turbodúchadla chladiča intercooler | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
- Relé čerpadla paliva (1)
- Relé vyhrievania predného sedadla
- Relé čerpadla paliva (2)
- Relé zásuvky na pripojenie dodatočných zariadení
- Relé zadného hmlového svetla
- Relé pre elektrické ovládanie okien
- Relé motora ventilátora kúrenia
- Vyhrievané relé zadného okna
Poistky a relé v motorovom priestore
Nainštalované na ľavej strane motorového priestoru. Pozostáva z hlavnej poistky a poistkovej skrinky a skrinky relé

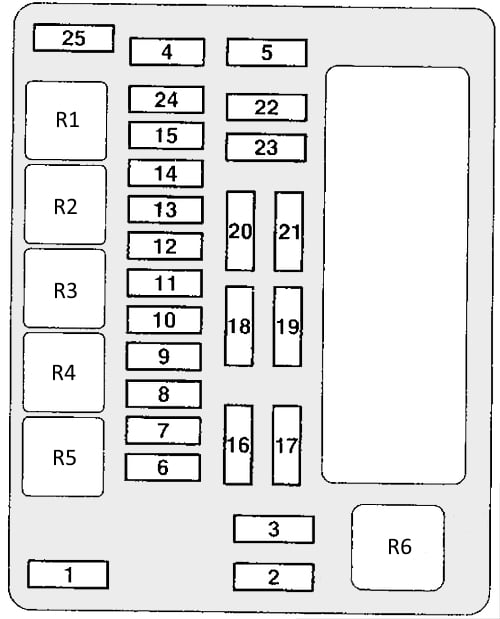

Hlavná skrinka
Popis
| 1 | 60A Poistka palubnej dosky / poistková skrinka relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 50A Motor ventilátora chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Impianto ABS 60A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Obvod blokovania štartovania 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Elektrické okná 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A / 20A Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10A Cikajúci zvuk | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20A Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Elektromagnetická spojka kompresora klimatizácie 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15A Vyhrievané čelné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Generátor 7,5 A |
| 14 | Alarm 10A |
| 15 | 20A Riadiaca jednotka elektronického ovládania prevodovky |
| 16 | 10A Svetlo diaľkové, projektor pravý |
| 17 | 10A Projektor ľavý svetiel diaľkových |
| 18 | 10A Svetlo stretávacie, projektor pravý |
| 19 | 10A svetlo stretávacie projektor ľavý |
| 20 | 7,5A Svetlo zadné (pravé) |
| 21 | 7,5A Svetlo zadné (ľavé) |
| 22 | 10A Vnútorné svetlá |
| 23 | Audio systém 10A |
| 24 | Čerpadlo paliva 15A |
| 25 | 15A Konektor napájania príslušenstva |
Relé
- Rezerva
- Relé vykurovania predného čelného skla
- Relé konektora napájania príslušenstva
- Relé klaksónu
- Relé hmlových svetiel
- Relé motora chladiaceho ventilátora
Poistková skrinka relé
Popis
- Relé elektromagnetickej spojky kompresora klimatizácie
- Relé riadenia motora
- Relé elektronickej riadiacej jednotky prevodovky
- Relé zapaľovania
- Relé riadiacej jednotky klapky
- Rezerva
- Rezerva

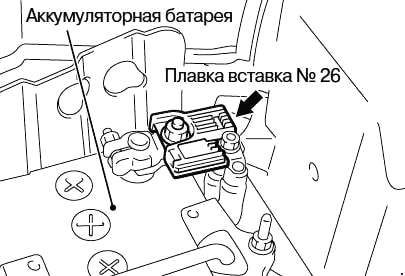

Hlavná poistka
Hlavná poistka napájania vo forme vysokovýkonnej cartridge poistky sa nachádza na kladnom termináli batérie.
Mitsubishi Outlander (2012-2018) – schéma poistkovej skrinky
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Mitsubishi Outlander (2012-2018) je poistka 7 alebo 15 v poistkovej skrinke motorového priestoru.
Panel poistiek palubnej dosky
A – Hlavný blok poistiek
B – Doplnkový blok poistiek
| Č. br |
Popis |
Amperáž [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Ovládanie elektrického okna | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Odmlžovač | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Vyhrievač | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Stierače | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Zamykanie dverí | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Zadný hmlový svetlomet | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Napájacia zásuvka 12 V. | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Zadný stierač | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Otvoriteľná strecha | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Zapaľovanie | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Možnosť | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Smerovky | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Trakcia na všetkých kolesách | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Svetlomety stop | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Smerovky | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Airbag SRS | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Rádio | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Relé riadiacej jednotky | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Vnútorné osvetlenie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Rezervné svetlomety | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Vyhrievanie zrkadiel | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Osoby mladšie ako 18 rokov vonku | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Zapaľovač cigariet;
Presa napájania 12 V. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Nabíjačka | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Elektrické sedadlo | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Vyhrievané sedadlá | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v motorovom priestore
| Číslo |
Popis |
Amperáž [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SBF1 | Motor ventilátora kondenzátora klimatizácie | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SBF2 | Motorček štartovania | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SBF3 | Motor ventilátora kondenzátora klimatizácie | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SBF4 | Motor ventilátora chladiča | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SBF5 | Antivírusový systém | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SBF6 | VLC | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SBF7 | Antivírusový systém | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF1 | Elektrické zadné dvere | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF2 | Zosilňovač audio systému | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF3 | IOD | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BF4 | Nafta | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Automatická prevodovka | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Odľadovanie stierača | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Deň svetlá | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Predné hmlové svetlá | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Klimatizácia | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Striekací zariadenie svetlometov | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Bezpečnostný klaksón | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Klaksón | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | ETV | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Alternátor | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Motor | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | ENG/POWER | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ohrievač potrubia paliva | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Čerpadlo paliva | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Zapaľovacia cievka | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | ENG/POWER | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Svetlomet
(smerovka) (ľavá) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Svetlomet
(smerovka) (pravá) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Hlavný svetlomet
(diaľkové svetlo) (ľavé) (LED) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Hlavný svetlomet
(diaľkové svetlo) (pravé) (LED) |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Hlavný svetlomet
(diaľkové svetlo) (ľavé) (halogén) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Hlavný svetlomet
(diaľkové svetlo) (pravé) (halogén) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Senzor prúdu batérie | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mitsubishi Outlander (2001-2018)
Mitsubishi Outlander, vyrábaný v rokoch 2001 až 2018, je obľúbené SUV, ktoré si získalo srdcia mnohých vodičov svojou spoľahlivosťou a všestrannosťou. Tento model ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré poskytujú dostatočný výkon pre mestskú aj diaľničnú jazdu. Outlander je známy svojím priestranným interiérom, ktorý je ideálny pre rodiny, a jeho schopnosťou zvládať rôzne terény vďaka pohonu všetkých štyroch kolies. Bezpečnostné prvky a moderné technológie, ako sú navigačné systémy a pokročilé asistenčné systémy pre vodiča, robia z tohto modelu atraktívnu voľbu pre tých, ktorí hľadajú spoľahlivé a komfortné vozidlo.
Schéma poistkovej skrinky Mitsubishi Outlander
Táto stránka zobrazuje schému poistkovej skrinky pre Mitsubishi Outlander, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, často pod palubnou doskou na strane vodiča, a druhá môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho vozidla.
