Peugeot Partner III (2018-2022) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot Partner III (2018–2022), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Peugeot Partner III
Vzťahuje sa na vozidlá vyrobené v rokoch:
2018, 2019, 2020, 2021, 2022.

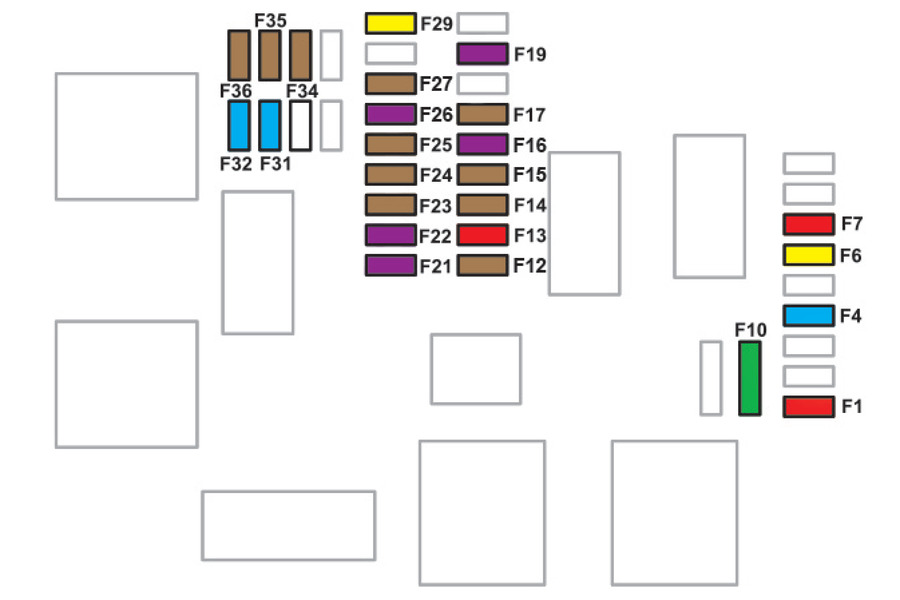

Poistky v prístrojovej doske
Poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (vľavo).
Poistky opísané nižšie sa líšia v závislosti od výbavy auta.
|
Číslo |
Ampére [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
F1 |
10 |
Bezdrôtová nabíjačka pre smartfóny; Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F4 |
15 |
Klaksón. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F6 |
20 |
Čerpadlo ostrekovača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F7 |
10 |
Napájanie 12 V (zadné). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F10 |
30 |
Bezpečnostný modul elektrického otvárania dverí zvnútra. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F13 |
10 |
Ovládacie prvky telematických systémov a rádia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F14 |
5 |
Alarm; Indikátor preťaženia; Pokročilý telematický modul. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F19 |
3 |
Modul ťažného zariadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F22 |
3 |
Displej systému Surround Rear Vision. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F23 |
5 |
Základný modul ťažného zariadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F27 |
5 |
Prídavné vykurovanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F29 |
20 |
Rádio; Dotykový displej. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F32 |
15 |
Napájanie 12 V (predné). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F34 |
5 |
Ovládacie prvky zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F36 |
5 |
Napájanie USB. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

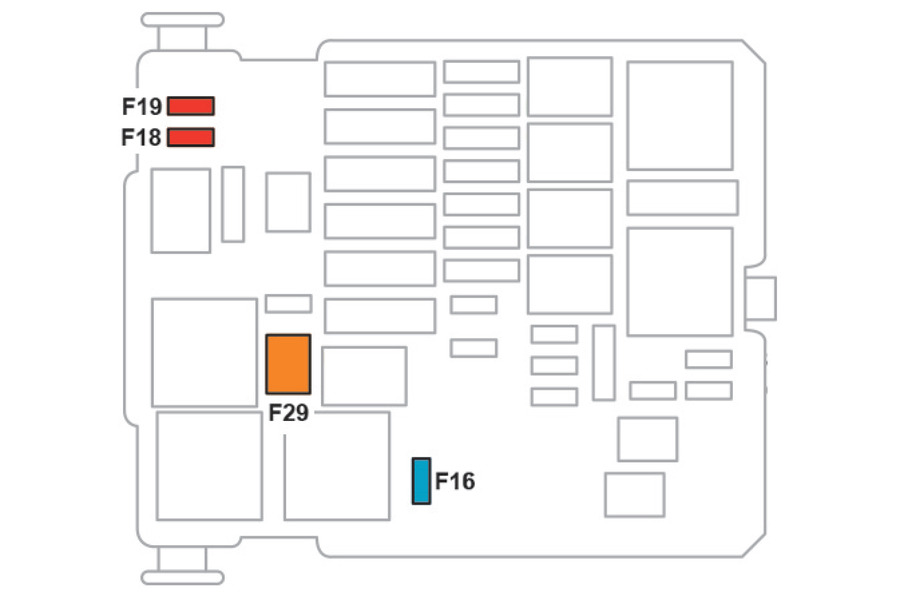

Poistky v motorovom priestore
Poistková skrinka sa nachádza v motorovom priestore, blízko batérie.
Prístup k poistkám
- Uvoľniť dva háky A.
- Odstrániť kryt.
- Vymeniť poistku.
- Po výmene dôkladne zavrieť kryt, potom zablokovať dva háky A, aby sa zabezpečila tesnosť poistkovej skrinky.
|
Číslo |
Ampére [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
F16 |
15 |
Svetlomet predný hmlový. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F18 |
10 |
Svetlomet diaľkový pravý. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F19 |
10 |
Svetlomet diaľkový ľavý. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F29 |
40 |
Tergáč čelného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Peugeot Partner III (2018-2022)
Peugeot Partner III, vyrábaný v rokoch 2018 až 2022, je populárny model v segmente malých úžitkových vozidiel. Tento model sa vyznačuje moderným dizajnom, priestranným interiérom a vysokou úrovňou komfortu pre vodiča aj pasažierov. Peugeot Partner III je dostupný s rôznymi motorizáciami, vrátane benzínových a naftových motorov, ktoré ponúkajú optimálnu kombináciu výkonu a úspornosti. Vozidlo je vybavené pokročilými technológiami a bezpečnostnými prvkami, čo z neho robí ideálnu voľbu pre podnikateľov aj rodiny, ktoré potrebujú spoľahlivé a flexibilné vozidlo.
Schéma poistkovej skrinky Peugeot Partner III
Táto stránka zobrazuje schému poistkovej skrinky pre model Peugeot Partner III, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Vo vozidle sa typicky nachádzajú dve hlavné poistkové skrinky: jedna v motorovom priestore a druhá v kabíne, zvyčajne pod palubnou doskou. Na našich diagramoch sú jasne označené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti elektrických obvodov vo vozidle.
