Peugeot Expert/Traveller (2021-2022) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot Expert / Traveller (2021–2022), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Peugeot Expert/Traveller
Vzťahuje sa na vozidlá vyrobené v rokoch:
2021, 2022.
Pre zapaľovač cigariet (zásuvky napájania) v Peugeot Expert VU / Traveller odpovedajú poistky F7 (Eco) alebo F17 (Full) (zásuvka príslušenstva zadná 12 V) a F32 (Eco) alebo F33 (Full) (zásuvka príslušenstva predná 12 V) v rozvode poistiek prístrojovej dosky.
Rozvod poistiek v prístrojovej doske

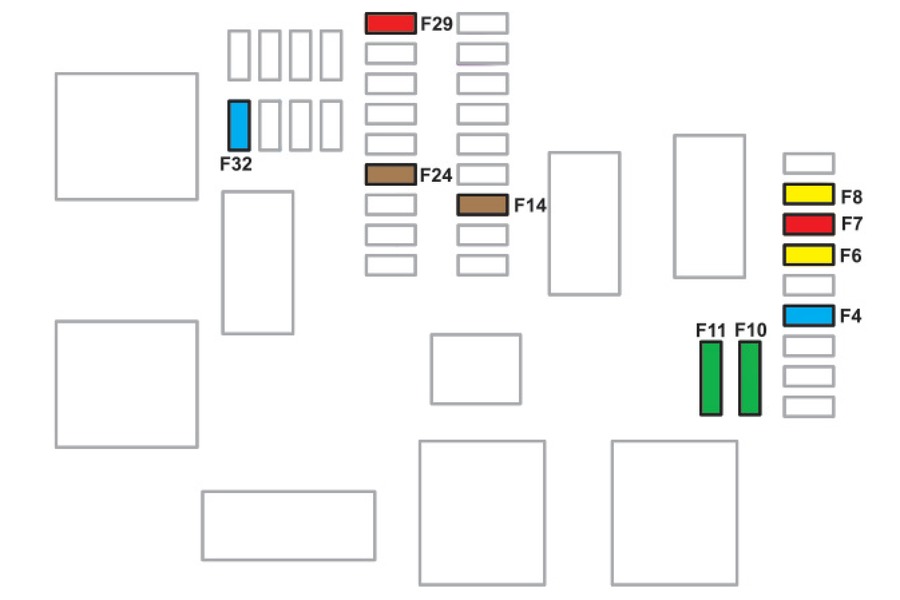

Verzia 1 (Eco)
|
Číslo |
Ampére [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
F4 |
15 |
Klaksón. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F5 |
20 |
Čelné/zadné stierače. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F6 |
20 |
Čelné/zadné stierače. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F7 |
10 |
Zásuvka 12 V vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F8 |
20 |
Jednoduchý alebo dvojitý zadný stierač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F10/F11 |
30 |
Zamky vnútorné/externé, predné a zadné. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F14 |
5 |
Alarm, pripojenie alarmu a asistencia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F24 |
5 |
Dotykový displej; Kamera na cúvanie a asistencia pri parkovaní. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F29 |
20 |
Rádio; Dotykový displej; CD prehrávač; Navigácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F32 |
15 |
Zásuvka na príslušenstvo 12 V vpredu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

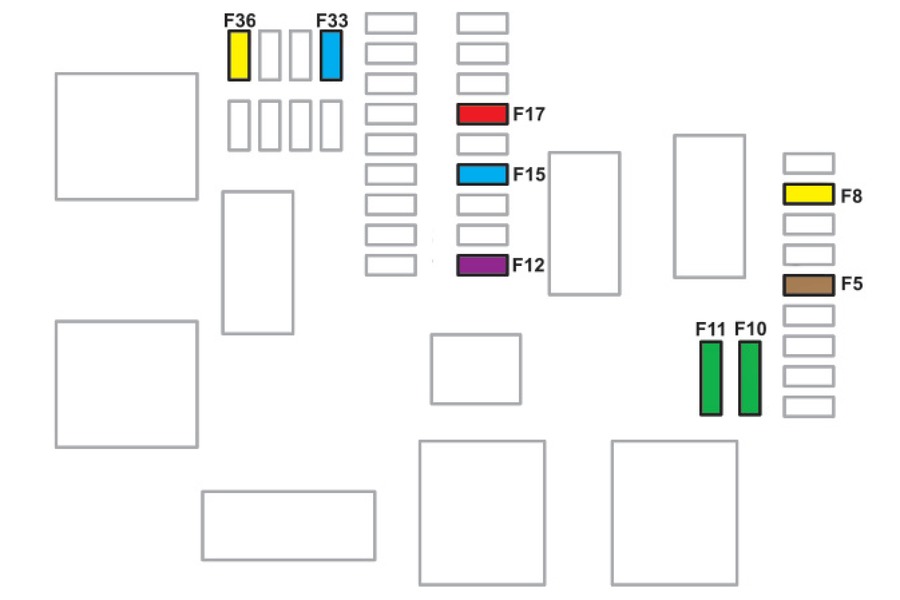

Verzia 2 (Úplná)
|
Číslo |
Ampére [A] |
Popis |
|---|---|---|
|
F5 |
5 |
Dotyková obrazovka; Kamera na cúvanie a asistenciu pri parkovaní. |
|
F8 |
20 |
Jednoduchý alebo dvojitý stierač. |
|
F10/F11 |
30 |
Zámky vnútorné/externé, predné a zadné. |
|
F12 |
3 |
Alarm. |
|
F17 |
10 |
Zásuvka zadná 12 V. |
|
F33 |
15 |
Zásuvka príslušenstva 12 V predná. |
|
F36 |
20 |
Rádio; Dotyková obrazovka; CD prehrávač; Navigácia. |
Poistky v motorovom priestore

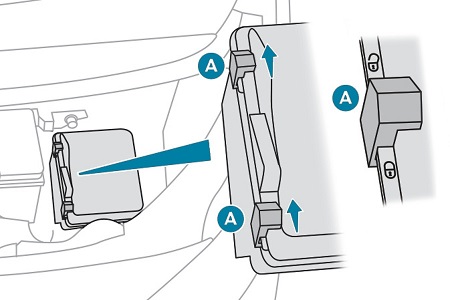

Rám poistiek sa nachádza v motorovom priestore, blízko batérie.
- Uvoľniť dva háky A.
- Odstrániť kryt.
- Vymeniť poistku.
- Po výmene dôkladne zatvorte kryt a potom zablokujte dva háky A, aby ste zabezpečili tesnosť rámu poistiek.
|
Číslo |
Ampére [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
F14 |
25 |
Čelné a zadné ovládanie stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F19 |
30 |
Motor čelného stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F20 |
15 |
Čelné a zadné ovládanie stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F22 |
15 |
Klaksón. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F23 |
15 |
Pravý stretávací svetlomet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F24 |
15 |
Ľavý stretávací svetlomet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
