Peugeot 107 (2005-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 107 2005-2018, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 107 (2005-2007) – schéma poistky
Rok výroby: 2005, 2006, 2007.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 107 (2005-2007) je poistka 11 v poistkovej skrinke.
Poistkové skrinky prístrojovej dosky
Nachádzajú sa na oboch stranách prístrojovej dosky pod čalúnením.
| Nr | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Centrálne zamykanie/odomykanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Odmlžovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Zadné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Diagnostický konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Zadné hmlové svetlo;
Prístrojová doska. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Odmlžovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Riadiaca jednotka vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Napájanie elektrického ukazovateľa paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Blikanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Príslušenstvo;
Konektor 12 V. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Odparovanie;
ABS; Relé ventilátorovej skupiny; Predné a zadné blikanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Kontrolér airbagu;
Kontrolér motora; Kontrolér imobilizéra motora; Zapaľovacia cievka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | Príslušenstvo;
Odparovanie; ABS; Relé ventilátorovej skupiny; Predné a zadné blikanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Vykurovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

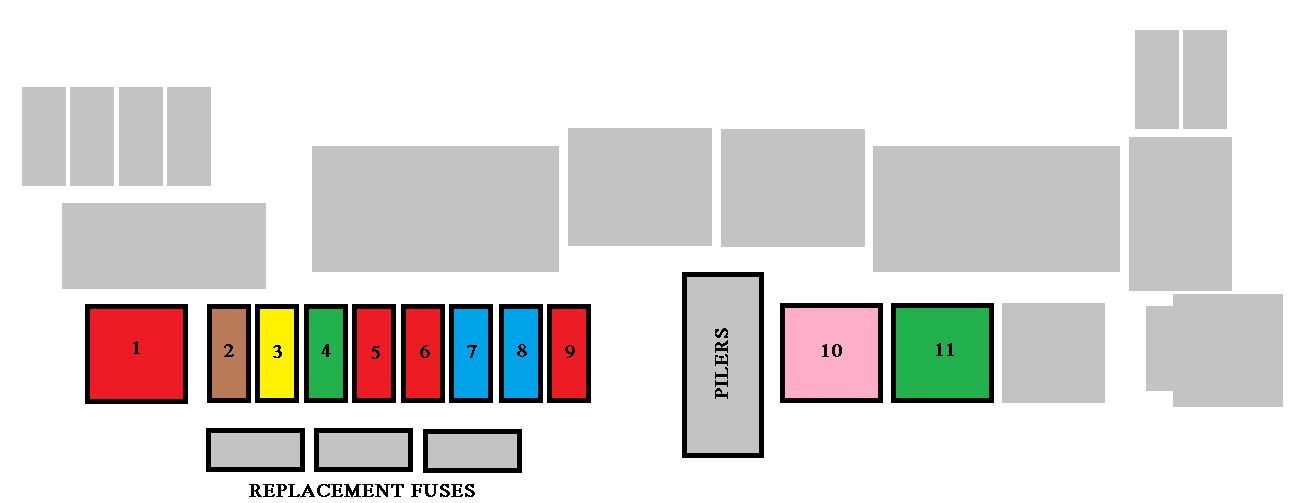

Poistková skrinka v motorovom priestore
| Č. | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 50 | 2 Zmena Tronic;
Skupina ventilátora (naftový). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Svetlomety s denným svietením | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Riadiaca jednotka ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Napájanie spínača zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Výstražné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Osvetlenie pohodlia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Benzín – kontrolór motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Nafta – riadiaca jednotka motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Skupina ventilátora (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 107 (2008-2011) – schéma poistky
Rok výroby: 2008, 2009, 2010, 2011.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 107 (2008-2011) je poistka 11 v poistkovej skrinke.
Poistkové skrinky palubnej dosky
Nachádzajú sa na oboch stranách palubnej dosky pod čalúnením.
| Č. | Amp [A] | Popis |
| 1 | 10 | Brzdové svetlá; ABS; Svetlá prevodovky “2 Tronic”. |
| 2 | 25 | Centrálne zamykanie/odomknutie |
| 3 | 20 | Odmlžovanie zadného okna |
| 4 | 7,5 | Zadné svetlá; Osvetlenie evidenčného čísla; Prístrojová doska; Displej. |
| 5 | 7,5 | Diagnostický konektor |
| 6 | 7,5 | Zadné hmlové svetlo; Prístrojová doska; Prevádzka “2 Tronic”. |
| 7 | – | – |
| 8 | 7,5 | ABS; Posilňovač riadenia; Klimatizácia; Montáž ventilátora. |
| 9 | 10 | Zadné svetlá; Centrálne zamykanie/odomknutie; Elektrické okná; Odmlžovanie zadného okna; Tachometer; Klimatizácia; Kúrenie; Rýchlomer. |
| 10 | 20 | Predné a zadné stierače |
| 11 | 15 | Audio systém; Elektronická imobilizácia motora; Konektor 12 V (max 120 W). |
| 12 | 7,5 | Odmlžovanie zadného okna; ABS; Skupina ventilátora; Predné a zadné stierače; Posilňovač riadenia; Centrálne zamykanie/odomknutie; Klimatizácia; Elektrické okná; Tachometer; Rýchlomer. |
| 13 | 15 | Airbag; Riadiaca jednotka motora; Elektronická imobilizácia motora; Prevádzka “2 Tronic”; Prístrojová doska. |
| 14 | 7,5 | Klimatizácia |
| 15 | 40 | Príslušenstvo; Odmlžovanie; ABS; Relé skupiny ventilátora; Predné a zadné stierače. |
| 16 | 30 | Elektrické okná |
| 17 | 40 | Kúrenie; Klimatizácia. |
Poistková skrinka v motorovom priestore
| Nr | Amp [A] | Popis |
| 1 | 50 | 2 Zmena Tronic; Skupina ventilátora (nafta). |
| 2 | 10 | Svetlomety |
| 20 | Svetlomety s denným svietením | |
| 3 | 30 | Jednotka riadenia ABS |
| 4 | 30 | Napájanie spínača zapaľovania |
| 5 | 10 | Havarijné svetlá; Svetlá upozornenia na prístrojovej doske; Smerovky. |
| 6 | 10 | Svetlomety |
| 7 | 15 | Vnútorné osvetlenie; Tachometer; Audio systém; Prístrojová doska; Rýchlomer |
| 8 | 15 | Benzín – riadiaca jednotka motora |
| 25 | Nafta – jednotka riadenia motora | |
| 9 | 10 | Klakson |
| 10 | 30 | Skupina ventilátora (benzín) |
| 11 | 40 | ABS/ESP |
| 12 | 50 | Posilňovač riadenia |
Peugeot 107 (2012-2014) – schéma poistky
Rok výroby: 2012, 2013, 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 107 (2012-2014) je poistka 15 v poistkovej skrinke.

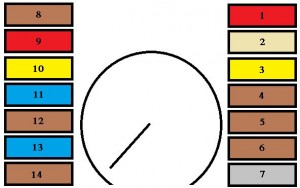

Schémy poistiek palubnej dosky
Nachádzajú sa na oboch stranách palubnej dosky pod čalúnením.
| Č. | Amp [A] | Popis |
| 1 | 10 | Brzdové svetlá; ABS; Svetlá zmeny “2 Tronic”. |
| 2 | 25 | Centrálne zamykanie/odomknutie; Diaľkové ovládanie. |
| 3 | 20 | Odmlžovanie zadného okna |
| 4 | 7,5 | Zadné svetlomety; Osvetlenie evidenčného čísla; Prístrojová doska; Displej; Nastavenie svetlometov; Denné LED svetlá; Svetlá na polohe. |
| 5 | 7,5 | Diagnostická zásuvka |
| 6 | 7,5 | 2 Zmena Tronic; Zadné hmlové svetlo; ESP; Denné LED svetlá; Prístrojová doska; Tachometer. |
| 7 | – | Nepoužíva sa |
| 8 | 7,5 | ABS; Posilňovač riadenia; Klimatizácia; Montáž ventilátora. |
| 9 | 10 | Svetlá cúvania; Centrálne zamykanie/odomknutie; Elektrické okná; Odmlžovanie zadného okna; Tachometer; Klimatizácia; Kúrenie; Tachometer; Diaľkové ovládanie. |
| 10 | 20 | Predné a zadné stierače a kvapalina na umývanie skla |
| 11 | 15 | Audio systém; Zásuvka 12 V (max. 120 W). |
| 12 | 7,5 | Vyhrievané zadné okno; ABS; Ventilačná jednotka; Predné a zadné stierače a postrekovač skla; Posilňovač riadenia; Centrálne zamykanie/odomknutie; Klimatizácia; Kúrenie; Elektrické okná; Tachometer; Tachometer; Diaľkové ovládanie; Svetlo cúvania. |
| 13 | 15 | Airbag; Systém vstrekovania paliva; 2 Zmena Tronic; Prístrojová doska; Tachometer; Denné LED svetlá. |
| 14 | 7,5 | Klimatizácia; Kúrenie. |
| 15 | 40 | Audio systém; Zásuvka 12 V; Predné a zadné stierače; Posilňovač riadenia; ABS/ESP; Chladiaci ventilátor. |
| 16 | 30 | Elektrické okná |
| 17 | 40 | Kúrenie; Klimatizácia. |
Schéma poistiek v motorovom priestore
| Číslo | Amp [A] | Popis |
| 1 | 5 | Dennej LED svetlá |
| 2 | 20 | Predné hmlové svetlá |
| 3 | 10 | Ľavý predný svetlomet |
| 4 | 10 | Pravý predný svetlomet |
| 5 | 7,5 | Prevodovka 2 Tronic; Systém vstrekovania paliva. |
| 6 | 7,5 | Prevodovka 2 Tronic; Systém vstrekovania paliva. |
| 7 | 30 | Dennej LED svetlá; Predné hmlové svetlá. |
| 8 | 25 | ABS |
| 30 | ABS/ESP (s VSC) | |
| 9 | 30 | Motorček na štartovanie; Vyhrievané zadné sklo; ABS; Skupina ventilátora chladenia; Predné a zadné stierače a postrekovač skla; Servoriadenie; Centrálne zamykanie/odomknutie; Klimatizácia; Kúrenie; Elektrické okná; Otáčkomer; Otáčkomer; Diaľkové ovládanie; Svetlo cúvania; Airbag; Systém vstrekovania paliva; Prevodovka 2 Tronic; Prístrojová doska; Dennej LED svetlá. |
| 10 | 10 | Havarijné svetlá; Prístrojová doska; Otáčkomer; Smerovky. |
| 11 | 20 | Svetlomet predný ľavý; Svetlomet predný pravý. |
| 12 | 15 | Osvetlenie interiéru; Tachometer; Audio systém; Prístrojová doska; Otáčkomer. |
| 13 | 15 | Systém vstrekovania paliva; Skupina ventilátora chladenia. |
| 14 | 10 | Klakson |
| 15 | 7,5 | Poistka rezervy |
| 16 | 10 | Poistka rezervy |
| 17 | 15 | Poistka rezervy |
| 18 | 50 | Prevodovka 2 Tronic |
| 19 | 30 | Skupina ventilátora chladenia |
| 40 | ||
| 20 | 40 | ABS |
| 50 | ABS/ESP (s VSC) | |
| 21 | 50 | Posilňovač riadenia |
Peugeot 107 (2005-2018) – schéma poistkovej skrinky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 107 (2005-2018) je poistka 11 v poistkovej skrinke na prístrojovej doske.
Poistkové skrinky prístrojovej dosky
| Č. |
Amperáže [A] |
Popis |
| 1 | 10 | Brzdové svetlá; ABS; Cambio Tronic. |
| 2 | 25 | Centrálne zamykanie; Ovládanie na diaľku. |
| 3 | 20 | Odmlžovanie zadného okna |
| 4 | 7.5 | Zadné svetlá; Osvetlenie evidenčného čísla; Prístrojová doska; Displej; Nastavenie svetlometov; Denné LED svetlá; Svetlá na polohu. |
| 5 | 7.5 | Diagnostická zásuvka |
| 6 | 7.5 | Cambio Tronic; Zadné svetlá; ESP; Denné LED svetlá; Prístrojová doska; Tachometer. |
| 7 | 7.5 | Odmlžovanie |
| 8 | 7.5 | ABS/ESP; Posilňovač riadenia; Montáž ventilátora. |
| 9 | 10 | Svetlá cúvania; Centrálne zamykanie; Elektrické okná; Odmlžovanie zadného okna; Tachometer; Klimatizácia; Kúrenie; Tachometer; Diaľkové ovládanie |
| 10 | 20 | Predné a zadné stierače; Kvapalina na umývanie skiel. |
| 11 | 15 | Audio systém; Zásuvka 12 V (max 120 W). |
| 12 | 7.5 | Vyhrievané zadné okno; ABS; Ventilačná jednotka; Predné a zadné stierače a umývače skiel; Posilňovač riadenia; Centrálne zamykanie; Klimatizácia; Kúrenie; Elektrické okná; Tachometer; Tachometer; Diaľkové ovládanie; Svetlo cúvania. |
| 13 | 15 | Airbag; Systém vstrekovania paliva; Zmena; Prístrojová doska; Tachometer; Denné LED svetlá. |
| 14 | 7.5 | Klimatizácia; Kúrenie. |
| 15 | 40 | Audio systém; Zásuvka 12 V; Predné a zadné stierače; Posilňovač riadenia; ABS/ESP; Ventilačná jednotka chladenia. |
| 16 | 30 | Elektrické okná |
| 17 | 40 | Klimatizácia; Kúrenie. |
Poistková skrinka v motorovom priestore
2005-2012
2012-2018
| Č. br |
Amperáže [A] |
Popis |
| 1 | 5 | LED denná svetlá |
| 2 | 20 | Predné hmlové svetlá |
| 3 | 10 | Ľavý predný svetlomet |
| 4 | 10 | Pravý predný svetlomet |
| 5 | 7.5 | Prevodovka 2 Tronic; Systém vstrekovania paliva. |
| 6 | 7.5 | Prevodovka 2 Tronic; Systém vstrekovania paliva. |
| 7 | 30 | LED denná svetlá; Predné hmlové svetlá. |
| 8 | 25 30 |
ABS; ABS/ESP (s VSC). |
| 9 | 30 | Motorček na štartovanie; Vyhrievané zadné okno; ABS; Skupina ventilátora chladenia; Stierače a umývače predného a zadného skla; Posilňovač riadenia; Centrálne zamykanie; Klimatizácia; Kúrenie; Elektrické okná; Tachometer; Tachometer; Diaľkové ovládanie; Svetlo cúvania; Airbag; Systém vstrekovania paliva; Prevodovka Tronic; Prístrojová doska; LED denná svetlá. |
| 10 | 10 | Havarijné svetlá; Prístrojová doska; Tachometer; Smerovky. |
| 11 | 20 | Svetlomet predný ľavý; Svetlomet predný pravý. |
| 12 | 15 | Vnútorné osvetlenie; Tachometer; Audio systém; Prístrojová doska; Otáčkomer. |
| 13 | 15 | Systém vstrekovania paliva; Skupina ventilátora chladenia. |
| 14 | 10 | Klakson |
| 15 | 7.5 | Poistka rezervy |
| 16 | 10 | Poistka rezervy |
| 17 | 15 | Poistka rezervy |
| 18 | 50 | Prevodovka 2 Tronic |
| 19 | 30/40 | Skupina ventilátora chladenia |
| 20 | 40 50 |
ABS; ABS/ESP (s VSC). |
| 21 | 50 | Posilňovač riadenia |
O Peugeot 107 (2005-2018)
Peugeot 107 je kompaktný mestský automobil, ktorý bol vyrábaný v rokoch 2005 až 2018. Tento model bol vyvinutý v spolupráci s automobilkami Toyota a Citroën, pričom zdieľa platformu s modelmi Toyota Aygo a Citroën C1. Peugeot 107 je známy svojou kompaktnou veľkosťou, ktorá ho robí ideálnym pre mestské prostredie, a jeho úspornými motormi. V ponuke boli najmä benzínové motory s objemom 1.0 litra, ktoré poskytovali dostatočný výkon pre mestskú jazdu a zároveň nízku spotrebu paliva. Vďaka svojmu jednoduchému a praktickému dizajnu si získal obľubu medzi vodičmi, ktorí hľadajú spoľahlivé a ekonomické vozidlo.
Schéma poistkovej skrinky Peugeot 107
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 107, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a tiež v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
