Peugeot 407 (2004-2011) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 407 (2004–2011), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Peugeot 407 (2004) – schéma poistky

Rok výroby: 2004.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 407 (2004) je poistka 10 v poistkovej skrinke na prístrojovej doske.

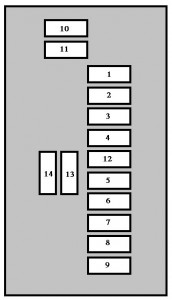

Poistky motorového priestoru

Poistky motorového priestoru
Peugeot 407 – poistky – motorový priestor
Č. Amp [A] Popis
1 20 Riadiaca jednotka motora
2 10 Klaksón
3 10 Predná stieračová kefka
4 20 Umývač svetlometov
5 15 Palivové čerpadlo
6 10 Kontrola automatickej prevodovky
7 10 Kontrola asistencie riadenia;

Senzor hladiny chladiacej kvapaliny motora.
8 15 Bobina motorčeka na štartovanie
9 10 Elektonické napájanie xenónových žiaroviek;

Regulácia výšky halogénových svetlometov.
10 * 30 Aktuátory riadenia motora

(zapaľovacia cievka, elektromagnetické ventily,

senzory kyslíka)/
11 * 40 Ventilátor klimatizácie
12 * 30 Stierače
13 * 40 Integrované napájanie systémového rozhrania

(pozitívne zapálenie).
14 * 30 Čerpadlo vzduchu
* Maxi poistky poskytujú ďalšiu

ochranu pre elektrické inštalácie.

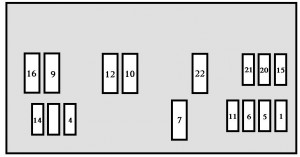

Poistky konzoly

Poistky konzoly

Peugeot 407 – poistky – prístrojová doska
Č. Amp [A] Popis
1 15 Poistková skrinka káblov batožinového priestoru;

Diagnostická zásuvka;

Blokovanie riadenia pri nízkom prúde;

Elektrické blokovanie riadenia;

Riadiaca jednotka prístupu.
4 20 Ovládacie prvky na volante,

Audio systém;

Audio/telefón;

Alarm (štandard);

Navigačná telematika;

Jednotka riadenia prístupu;

Multifunkčný displej;

Automatická prevodovka;

Elektrická pamäť sedadla.
5 15 Siréna alarmu;

Jednotka detekcie nízkeho

tlaku v pneumatikách.
6 10 Spínač STOP;

Elektronika automatickej prevodovky;

Spínač spojky;

Elektrochromatické zrkadlo;

Prídavné zrkadlo;

Odkladacia schránka;

Žiarovky na čítanie mapy;

Diagnostická zásuvka;

Senzor uhla riadenia;

Dvojfunkčný ESP senzor;

Elektrické blokovanie riadenia;

Jednotka riadenia prístupu.
7 15 Alarm (príslušenstvo)
9 30 Elektricky ovládané zadné okná aktivované

tlačidlom.
10 20 Zásuvka pre príslušenstvo vpredu 12 V;

Zapaľovač cigariet.
11 15 Elektrické blokovanie pre deti, blokovanie zadných dverí
12 30 Elektricky ovládané predné okná;

Otvoriteľná strecha.
14 10 Poistková skrinka káblov motora;

Poistková skrinka káblov batožinového priestoru;

Poistková skrinka káblov prívesu (príslušenstvo);

Relé stieračov.
15 15 Prístrojová doska;

Ovládací panel klimatizácie;

Senzory dažďa a svetla;

Elektrické sedadlá;

Kontrola airbagov.
16 30 Centrálne zamykanie/super zamykanie
20 10 Nepoužíva sa
21 15 Nepoužíva sa
22 20 Nepoužíva sa
S2 – Bypass PARC
Číslo Amp [A] Popis
G36 30 Hi-Fi audio systém
G37 15 Napájanie automatickej prevodovky s 6 prevodmi.
G38 30 Vyhrievané sedadlá pravé a ľavé
G39 30 Elektrické sedadlo pravé
G40 30 Elektrické sedadlo ľavé

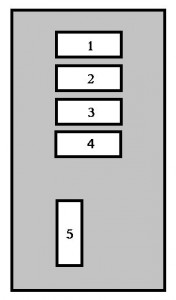

Poistky na štartovanie

Poistky na štartovanie

Peugeot 407 – poistky – batožinový priestor
Č. Amp [A] Popis
1 15 Nie je použité
2 15 Blokovanie otáčania nádrže na palivo
3 15 Zásuvka príslušenstva zadná 12 V.
4 15 Filter pevných častíc
5 40 Zadné sklo s vyhrievaním

Peugeot 407 (2005) – schéma poistkovej skrinky

Rok výroby: 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 407 (2005) je poistka 10 v poistkovej skrinke na prístrojovej doske.

Poistky motorový priestor

Poistky motorový priestor
Peugeot 407 – poistky – popis – motorový priestor
Číslo Amperáže [A] Popis
1 20 Jednotka riadenia motora
2 10 Klaksón
3 10 Stierka stierača

predné a zadné
4 20 Striekací systém svetlometov
5 15 Čerpadlo paliva
6 10 Kontrolér automatickej prevodovky
7 10 Kontrolér posilňovača riadenia;

Senzor hladiny kvapaliny

chladenia motora.
8 15 Špirála motora na štartovanie
9 10 Napájanie elektronické

žiarovky xenón;

Nastavenie výšky

halogénových svetlometov.
10 * 30 Aktuátory riadenia fungovania motora

(zapaľovacia cievka, elektroventily,

senzory kyslíka).
11 * 40 Ventilátor klimatizácie alebo nepoužívaný
12 * 30 Stierače
13 * 40 Integrované napájanie rozhrania systému

(pozitívne zapaľovanie).
14 * 30 Čerpadlo vzduchu
* Maxi poistky poskytujú ďalšiu

ochranu pre elektrické systémy.

Poistky konzoly

Poistky konzoly

Peugeot 407 – poistky – popis – prístrojová doska
Číslo Amperáže [A] Popis
1 15 Schéma poistiek batožinového priestoru;

Diagnostická zásuvka;

Blokovanie riadenia pri nízkom prúde.
4 20 Ovládacie prvky na volante;

Audio systém;

Alarm;

Navigácia-telematika;

Multifunkčný displej;

Automatická prevodovka;

Elektrická pamäť sedadla.
5 15 Alarmová siréna;

Jednotka na detekciu nízkeho tlaku pneumatík.
6 10 STOP spínač;

Elektronika automatickej prevodovky;

Spínač spojky;

Elektrochromatické zrkadlo;

Prídavné zrkadlo;

Mapové svetlá;

Diagnostická zásuvka;

Senzor uhla riadenia;

Bifunkčný ESP senzor;

Panoramatická roleta strechy

(407 SW).
7 15 Alarm (príslušenstvo)
9 30 Elektrické zadné okná ovládané tlačidlom.
10 20 Zásuvka príslušenstva 12 V vpredu;

Zapaľovač cigariet;

Spínač priestoru pre cestujúcich.
11 15 Elektrické blokovanie pre deti;

Blokovanie zadných dverí.
12 30 Elektrické predné okná;

Otvoriteľná strecha.
14 10 Schéma poistiek motorového priestoru;

Schéma poistiek batožinového priestoru;

Schéma poistiek prívesu

(príslušenstvo);

Relé stieračov.
15 15 Panel prístrojov;

Ovládací panel klimatizácie;

Senzory dažďa a svetla;

Elektrické sedadlá;

Kontrolór airbagu.
16 30 Centrálne zamykanie/superzamknutie
20 10 Nepoužíva sa
21 15 Nepoužíva sa
22 20 Nepoužíva sa
S1 – Obchádzanie PARC

Peugeot 407 – poistky

Nr Amperáže [A] Popis
G36 30 Impianto audio Hi-Fi
G37 15 Napájanie automatickej prevodovky na 6 stupňov.
G38 30 Vyhrievané sedadlá pravé a ľavé
G39 30 Elektrické sedadlo pravé
G40 30 Elektrické sedadlo ľavé

Poistky na štartovanie

Poistky na štartovanie

Peugeot 407 – poistky – batožinový priestor
Nr Amperáže [A] Popis
1 15 Tergicristallo posteriore
2 15 Blokovanie cirkulácie vývodu paliva
3 15 Zásuvka príslušenstva 12 V zadná.
4 15 Filtro pevných častíc
5 40 Zadné vyhrievané sklo

Peugeot 407 (2006) – schéma poistkovej skrinky

Rok výroby: 2006.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 407 (2006) je poistka 10 v poistkovej skrinke v kabíne.

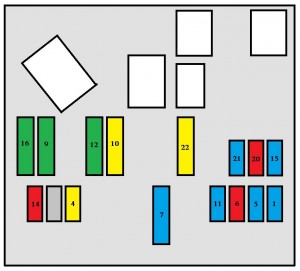

Poistky konzoly

Poistky konzoly
Peugeot 407 – poistky – kabína
Číslo Amperáž [A] Popis
1 15 Diagnostická zásuvka;

Blokovanie riadenia pri nízkom prúde.
4 20 Poistková skrinka batožinového priestoru;

Poistková skrinka prívesu;

Ovládacie prvky na volante;

Audio systém;

Alarm;

Navigácia-telematika;

Multifunkčný displej;

Automatická prevodovka
5 15 Siréna alarmu;

Jednotka na detekciu nízkeho

tlaku v pneumatikách.
6 10 Elektronika automatickej prevodovky;

Spínač spojky;

Elektrochromatické zrkadlo;

Prídavné zrkadlo;

Osvetlenie mapy.

Diagnostický konektor;

Senzor uhla volantu;

ESP senzor bifunkčný;

Panoramatická strecha

(407SW);

Otváracia strecha

(sedan);

Predné a zadné svetlá na polohu.
7 15 Nepoužíva sa
9 30 Elektrické zadné okná ovládané

jedným tlačidlom
10 20 Zásuvka príslušenstva predná 12 V

(max 100 W);

Zapaľovač cigariet;

Osvetlenie priestoru;

Telematika.
11 15 Elektrické zamykanie pre deti;

Blokovanie zadných dverí.
12 30 Elektrické predné okná
14 10 Poistková skrinka motorového priestoru;

Poistková skrinka batožinového priestoru;

Poistková skrinka prívesu

(dodatočné vybavenie);

Relé stieračov;

Pamäťový modul sedadla vodiča.
15 15 Prístrojový panel;

Ovládací panel klimatizácie;

Senzory dažďa a svetla;

Elektrické sedadlá;

Kontrola airbagov;

Hands-free súprava.
16 30 Centrálne zamykanie/super zamykanie
20 10 Nepoužíva sa
21 15 Nepoužíva sa
22 20 Nepoužíva sa
S1 – Obchádzka PARC
Nr Amperáže [A] Popis
G36 30 Elektrické sedadlo pravé;

Hi-Fi audio systém.
G37 15 Napájanie automatickej prevodovky s 6 rýchlosťami.
G38 30 Vyhrievané sedadlá pravé a ľavé
G39 30 Elektrická pamäťová jednotka sedadla
G40 30 Elektrické sedadlo ľavé

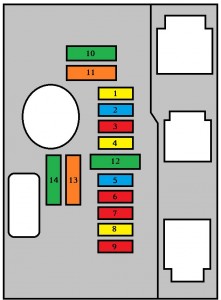

Poistky motorového priestoru

Poistky motorového priestoru

Peugeot 407 – poistky – motorový priestor
Č. Amperáž [A] Popis
1 20 Riadiaca jednotka motora
2 15 Klaksón
3 10 Stierka stierača

predná a zadná.
4 20 Striekacia tryska svetlometov
5 15 Čerpadlo paliva
6 10 Regulátor automatickej prevodovky
7 10 Riadiaca jednotka

posilňovača riadenia
8 20 Špirála motora zapaľovania
9 10 Elektrické napájanie žiaroviek xenón;

Spínač STOP;

Nastavenie výšky halogénových svetlometov.
10 30 Aktuátory riadenia motora

(zapaľovacia cievka, elektroventily,

senzory kyslíka).
11 40 Ventilátor klimatizácie
12 30 Stierače
13 40 Integrované napájanie systémového rozhrania (pozitívne zapnutie).
14 30 Čerpadlo vzduchu

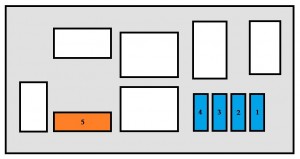

Poistky štartovania

Poistky štartovania

Peugeot 407 – poistky – poistky batožinového priestoru
Nr Amperáže [A] Popis
1 15 Tergicristallo posteriore
2 15 Blokovanie viečka nádrže na palivo
3 15 Zásuvka príslušenstva zadná 12V
4 15 Filtrácia pevných častíc
5 40 Vyhrievané zadné sklo

Peugeot 407 (2007-2011) – schéma poistkovej skrinky

Rok výroby: 2007, 2008, 2009, 2010, 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 407 (2007-2011) je poistka 9 v poistkovej skrinke na prístrojovej doske.

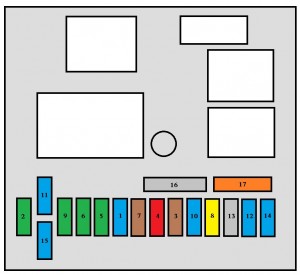

Poistky konzoly

Poistky konzoly
Peugeot 407 – poistky – poistky prístrojovej dosky
Nr Amp [A] Popis
1 15 Stierač zadného okna
2 30 Centrálne zamykanie
3 5 Airbag
4 10 Multifunkčný senzor ESP;

Diagnostický konektor;

Otvoriteľná strecha (sedan);

Senzor uhla riadenia.
5 30 Elektrické predné okná;

Otvoriteľná strecha (sedan);

Panoramatická roleta (407 SW).
6 30 Elektrické zadné okná ovládané

jedným tlačidlom.
7 5 Osvetlenie odkladacej schránky;

Smerovky;

Osvetlenie predného a zadného stropu;

Čítacie svetlá;

Prídavné zrkadlo.
8 20 CD menič;

Multifunkčný displej;

Audio systém;

Ovládanie na volante;

Schéma poistiek prívesu;

Riadiaca jednotka alarmu;

Navigácia-telematika.
9 30 Zapaľovač cigariet;

Telematika;

12 V zásuvka pre príslušenstvo vzadu

(max 100 W).
10 15 Jednotka na detekciu

nízkeho tlaku v pneumatikách.
11 15 Diagnostický konektor;

Spínač zapaľovania.
12 30 Hands-free kit;

Konektor prívesu;

Schéma poistiek prívesu;

Akustická asistencia pri parkovaní;

Elektrické sedadlo pre cestujúceho;

Senzor dažďa a svetla;

Alarm.
13 5 Schéma poistiek motorového priestoru;

Kontrola relé

stierača čelného skla.
14 15 Pamäťový modul sedadla vodiča alebo

elektrické sedadlo vodiča;

Prístrojová doska;

Ovládací panel klimatizácie;

Kontrolór airbagov.
15 15 Elektrická blokácia pre deti;

Blokácia zadných dverí.
17 40 Vyhrievané zadné sklo
S1 – Obchádzanie PARC
Nr Amp [A] Popis
G29 5 Telematika
G30 30 Sedadlo elektrické vodiča

bez modulu pamäte.
G31 30 Sedadlo elektrické pasažiera

bez modulu pamäte.
G32 15 Zásuvka príslušenstva zadná 12 V

(max 100 W)
G33 – Nez použité
G34 – Nez použité
G35 – Nez použité
G36 30 Modul pamäte sedadla vodiča
G37 15 Napájanie automatickej prevodovky

na 6 stupňov
G38 30 Vyhrievané sedadlá pravé a ľavé
G39 – Schéma poistiek prívesu

(príslušenstvo).
G40 30 Audio systém Hi-Fi

Poistky motorového priestoru

Poistky motorového priestoru

Peugeot 407 – poistky – motorový priestor
Číslo Amp [A] Popis
1 20 Riadiaca jednotka motora
2 15 Klaksón
3 10 Tergič predného a zadného okna

so sprejom.
4 20 Sprej svetlometov
5 15 Aktuátory pre fungovanie motora

(čerpadlo paliva, elektroventily

na vypúšťanie nádrže).
6 10 Kontrolér automatickej prevodovky
7 10 Jednotka prepínania a ochrany;

Senzor prúdenia nasávaného vzduchu;

Spínač spojky;

Spínač automatickej prevodovky

so 6 prevodmi;

Spínače STOP;

Elektrochromatické zrkadlo;

Kontrola tieniacich roliet

panoramatickej strechy (407 SW).
8 20 Cievka štartovacieho motora
9 10 Napájanie elektroniky xenónových žiaroviek;

Spínač STOP;

Elektropumpa na asistenciu riadeniu;

Kontrolér automatickej prevodovky

so 4 prevodmi;

Relé blokovania automatickej prevodovky.
10 30 Aktuátory pre fungovanie motora

(cievka zapaľovania, elektroventily,

senzory kyslíka).
11 40 Ventilátor klimatizácie alebo nepoužívaný
12 30 Tergiče
13 40 Napájanie rozhrania

integrovaných systémov (pozitívne zapnutie).
14 30 Čerpadlo vzduchu

O Peugeot 407 (2004-2011)

Peugeot 407, vyrábaný v rokoch 2004 až 2011, je stredne veľký automobil, ktorý sa vyznačuje elegantným dizajnom a komfortným interiérom. Tento model bol dostupný v rôznych karosárskych verziách, vrátane sedanu, kombi a kupé. Peugeot 407 ponúkal širokú škálu motorových možností, od benzínových až po dieselové motory, s objemom od 1.8 do 3.0 litra. Vďaka pokročilým technológiám a bezpečnostným prvkom, ako sú ABS a ESP, bol tento model obľúbený medzi vodičmi, ktorí hľadali spoľahlivé a pohodlné vozidlo na dlhé cesty.

Schéma poistkovej skrinky Peugeot 407

Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 407, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti elektrických komponentov vozidla.

Post correlati:

  1. Peugeot 206+ (2009-2012) – poistková skrinka
  2. Peugeot 206 SW (2000-2008) – poistková skrinka
  3. Peugeot 207 FL (2009-2012) – poistková skrinka
  4. Peugeot 308 CC (2008-2016) – poistková skrinka
  5. Peugeot 807 (2002-2014) – poistková skrinka
  6. Peugeot Bipper (2007-2016) – poistková skrinka
  7. Peugeot Partner VP (2002-2007) – poistková skrinka
  8. Peugeot 408 (2010-2018) – poistková skrinka
Leggere  Peugeot 308 T9 (2014-2018) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
