Peugeot 5008 (2009-2016) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 5008 (2009–2016), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Peugeot 5008 (2009-2012) – schéma rozvodu poistiek

Rok výroby: 2009, 2010, 2011, 2012.

Poistka zapaľovača (zásuvka napájania) v Peugeot 5008 (2009-2012) je poistka F9 v rozvode poistiek na prístrojovej doske.

Poistky na prístrojovej doske

Rozvod poistiek sa nachádza v dolnej časti prístrojovej dosky (vľavo).

Poistky na prístrojovej doske
Peugeot 5008 – poistky – prístrojová doska
Nr Amp [A] Popis
F1 15 Tretí stierač
F2 – Nepoužíva sa
F3 5 Riadiaca jednotka

airbag.
F4 10 Zrkadlo s elektrochromatickým povrchom;

Klimatizácia;

Jednotka prepínania a ochrany;

Multimédiá vzadu.
F5 30 Elektrické predné okná
F6 30 Elektrické zadné okná

ovládané jedným tlačidlom.
F7 5 Predné a zadné čítacie svetlá;

Čítacie svetlá na mapy;

Zadné čítacie svetlá;

Osvetlenie slnečnej clony;

Osvetlenie odkladacej schránky;

Osvetlenie stredového lakťového opierky;

Kontrola relé batožinového priestoru 12 V.
F8 20 Audio systém;

Audio/telefón;

CD menič;

Multifunkčný displej;

Detekcia nízkeho tlaku pneumatík;

Alarmová siréna;

Riadiaca jednotka alarmu;

Telematická jednotka;

Servisný modul (s PC Com 3D).
F9 30 Predná zásuvka 12 V;

Zapaľovač;

Zadná zásuvka 12 V.
F10 15 Ovládanie na volante
F11 15 Kľúč s nízkym napätím
F12 15 Príves;

Senzor dažďa/svetla;

Napájanie poistiek F32, F34, F35.
F13 5 Schéma poistiek motora;

Kontrolér airbagu.
F14 15 Prístrojová doska;

Displej prístrojovej dosky;

Napájanie poistky F33.
F15 30 Uzamknutie a super zámok
F17 40 Odmlžovanie/rozmrazovanie zadného okna;

Napájanie poistky F30.
SH – Obchádzanie PARC
Č. Amp [A] Popis
29 30 Presa na štartovanie 12 V.
30 5 Zrkadlá s vyhrievaním
31 15 Presa pre chladničku
32 5 Ručná páka prevodovky

riadená.
33 10 Display Head-up;

Kit hands-free;

Klimatizácia.
34 5 Kontrolky

bezpečnostných pásov.
35 10 Asistencia pri parkovaní;

Autorizácia zosilňovača Hi-Fi.
36 10 Kontrolór schémy poistiek prívesu;

Ovládací panel dverí vodiča.
37 20 Zosilňovač Hi-Fi
38 30 Elektrické sedadlo vodiča
39 20 Panoramatická sklenená roleta

na streche.
40 – Nepoužíva sa

Poistky motorový priestor

Prehľad poistiek sa nachádza v motorovom priestore blízko batérie (vľavo).

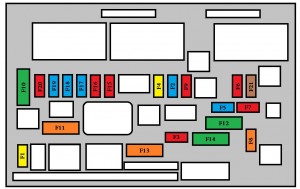

Poistky motorový priestor

Peugeot 5008 – poistky – motorový priestor
Č. Amp [A] Popis
F1 20 Napájanie riadiacej jednotky motora;

Čerpadlo vstrekovania a EGR elektroventily (2 l HDI 16V);

Vstrekovače (2 l HDI 16V).
F2 15 Klakson
F3 10 Striekací systém predného/zadného skla
F4 10 Deň svetlá
F5 15 Elektroventily na odvetranie nádrží;

Elektroventily na odvod turbíny a

reguláciu tlaku turbíny (1,6 l THP 16 V);

Ohrievač olejovej pary (1,6 l THP 16 V);

Ohrievač na naftu (1,6 l HDI 16 V).
F6 10 Diagnostický konektor;

Osvetlenie smerovky;

Čerpadlo filtra pevných častíc (Diesel);

Senzor vzdialenosti;

Senzor hladiny chladiacej kvapaliny motora;

Ster kontrola regulácie zrkadiel.
F7 10 Kontrolér posilňovača riadenia;

Automatická prevodovka;

Motor regulácie výšky osvetlenia smeroviek.
F8 20 Kontrola motora štartovania
F9 10 Spínače pedálu spojky a brzdy
F10 30 Aktuátory riadiacej jednotky motora

(benzín:

zapaľovacie cievky, elektroventily,

lambda sondy, vstrekovače,

ohrievače, čerpadlo paliva,

termostat riadený);

(Diesel:

elektroventily, ohrievače).
F11 40 Ventilátor klimatizácie
F12 30 Tergič kristal predný pomalý/rýchly
F13 40 Napájanie rozhrania integrovaných systémov

(pozitívne zapnutie).
F14 30 Čerpadlo vzduchu
F15 10 Svetlomet stretávacích svetiel pravý
F 16 10 Svetlomet diaľkových svetiel ľavý
F17 15 Svetlomet stretávacích svetiel ľavý
F18 15 Svetlomet stretávacích svetiel pravý
F19 15 Ohrievač oleja (1,6 l VTi 16V);

Elektromagnetický ventil regulácie tlaku turba (Diesel);

Senzor hladiny kvapaliny chladiča motora (Diesel).
F20 10 Termostat riadený;

Variabilné elektromagnetické ventily distribúcie;

Elektromagnetický ventil regulácie tlaku turbodúchadla (Diesel);

Senzor hladiny kvapaliny chladiča motora (Diesel).
F21 5 Napájanie relé skupiny ventilátora;

Kontrola relé Valvetronic (1,6 l VTi 16 V);

Chladenie turba (1,6 l THP 16 V);

Senzor prúdenia vzduchu (1,6 l HDI 16 V).

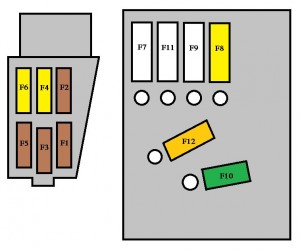

Tabuľka poistiek mini a midi nad batériou

Tabuľka poistiek mini a midi nad batériou

Peugeot 5008 – poistky – nad batériou
Číslo Amp [A] Popis
F1 – Nepoužíva sa
F2 5 Spínač brzdy multifunkčný
F3 5 Jednotka nabíjania batérie
F4 25 Elektromagnetické ventily ABS/ESP
F5 5 Jednotka riadenia ABS/ESP
F6 15 Automatická prevodovka,

Manuálna riadená prevodovka
F7 * 80 Skupina elektropompa

posilňovača riadenia.
F8 * 60 Montáž ventilátora
F9 * 70/30 Ohrievač predohrevu (Diesel);

Elektrický motor Valvetronic

(1,6 l THP 16V).
F10 * 40 Skupina elektropompa ABS/ESP
F11 * 100 Jednotka prepínania a ochrany
F12 * 30 Skupina elektronickej elektropompy

prevodovky.
Maxi poistky poskytujú ďalšiu

ochranu pre elektrické inštalácie.

Tabuľka poistiek maxi

Číslo Amp [A] Popis
MF1* – Nie je použité
MF2* 30 Schéma poistiek prívesu
MF3* 50 Schéma poistiek v

priestore pre cestujúcich.
MF4* 80 Integrované systémové rozhranie
MF5* 80 Integrované systémové rozhranie
MF6* 30 Elektrická parkovacia brzda
MF7* 30 Vyhrievané predné sedadlá
MF8* 20 Striekacia jednotka svetlometov
* Maxi poistky poskytujú dodatočnú

ochranu pre elektrické inštalácie.

Peugeot 5008 (2013) – schéma poistkovej skrinky

Rok výroby: 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 5008 (2013) je poistka F9 v poistkovej skrinke na prístrojovej doske.

Poistky na prístrojovej doske

Poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (na ľavej strane).

Poistky na prístrojovej doske
Peugeot 5008 – poistky – prístrojová doska
Nr Amp [A] Popis
F1 15 Stierač zadného okna
F2 – Nepoužíva sa
F3 5 Riadiaca jednotka

airbagov.
F4 10 Elektrochromatické zrkadlo;

Klimatizácia;

Jednotka prepínania a ochrany;

Multimediálny systém vzadu.
F5 30 Elektrické predné okná
F6 30 Elektrické zadné okná

aktivované jedným tlačidlom.
F7 5 Predné a zadné čítacie lampičky;

Lampičky na čítanie mapy;

Zadné čítacie lampičky;

Osvecovanie slnečnej clony;

Osvecovanie odkladacej schránky;

Osvecovanie stredového opierky;

Kontrola relé

batohového priestoru 12 V.
F8 20 Audio vybavenie;

Audio/telefón;

CD menič;

Multifunkčný displej;

Detekcia nízkeho

tlaku v pneumatikách;

Poplašná siréna;

Riadiaca jednotka alarmu;

Telematická jednotka.
F9 30 Predná zásuvka 12 V;

Zapaľovač cigariet;

Zadná zásuvka 12 V.
F10 15 Ovládanie na volante
F11 15 Kľúč na zapínanie s nízkym prúdom
F12 15 Prítomnosť prívesu;

Senzor dažďa/svetla;

Napájanie poistiek F32, F34, F35.
F13 5 Poistková skrinka motora;

Kontrolér airbagov.
F14 15 Prístrojová doska;

Displej prístrojovej dosky;

Napájanie poistky F33.
F15 30 Zamknutie a superzámok
F17 40 Odmlžovanie/rozmrazovanie zadného okna;

Napájanie poistky F30.
SH – Obchádzanie PARC
Číslo Amp [A] Popis
29 – Nie je používané
30 5 Vyhrievané vonkajšie zrkadlá
31 30 12V zásuvka v batožinovom priestore
32 5 Elektronická páka

prevodovky.
33 10 Head-up displej;

Bluetooth systém;

Klimatizácia.
34 5 Varovné svetlá

bezpečnostných pásov.
35 10 Senzory parkovania;

Autorizácia Hi-Fi zosilňovača.
36 10 Ovládač poistkovej skrinky

prívesu;

Ovládací panel

dverí vodiča.
37 20 Hi-Fi zosilňovač
38 30 Elektrické sedadlo vodiča
39 20 Panoramatické sklo

strechy.
40 – Nie je používané
