Peugeot 308 II (T9) (2020-2021) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 308 II (T9) (2020–2021), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Peugeot 308 II (T9)
Týka sa vozidiel vyrobených v rokoch:
2020, 2021.
Poistková skrinka v prístrojovej doske
Vozidlá s volantom naľavo: poistková skrinka sa nachádza v dolnej prístrojovej doske (vľavo).
Odstráň kryt ťahaním v hornom ľavom rohu, potom vpravo.
Vozidlá s volantom napravo: nachádza sa v komore žiarovky (vľavo).
(Verzia 2 – ECO)
Tabuľka poistiek
|
Číslo |
Ampére [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
F9 |
5 |
Alarm; Pripojenie k alarmu a asistencii. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F13 |
5 |
Kamera na cúvanie a parkovacia asistencia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F15 |
15 |
Napájanie 12 V. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F16 |
15 |
Zapaľovač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F18 |
20 |
Dotyková obrazovka; CD prehrávač; Audio a navigačný systém. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F19 |
5 |
Senzor dažďa a slnka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F20 |
5 |
Airbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F21 |
5 |
Prístrojová doska. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F22/F24 |
30 |
Zámky vnútorné/externé, predné a zadné. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F23 |
5 |
Osvetlenie odkladacej schránky v prístrojovej doske, kozmetické zrkadlo; Predné a zadné čítacie svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F25/F27 |
15 |
Čerpadlo predného/zadného ostrekovača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F26 |
15 |
Klaksón. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F30 |
15 |
Zadný stierač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

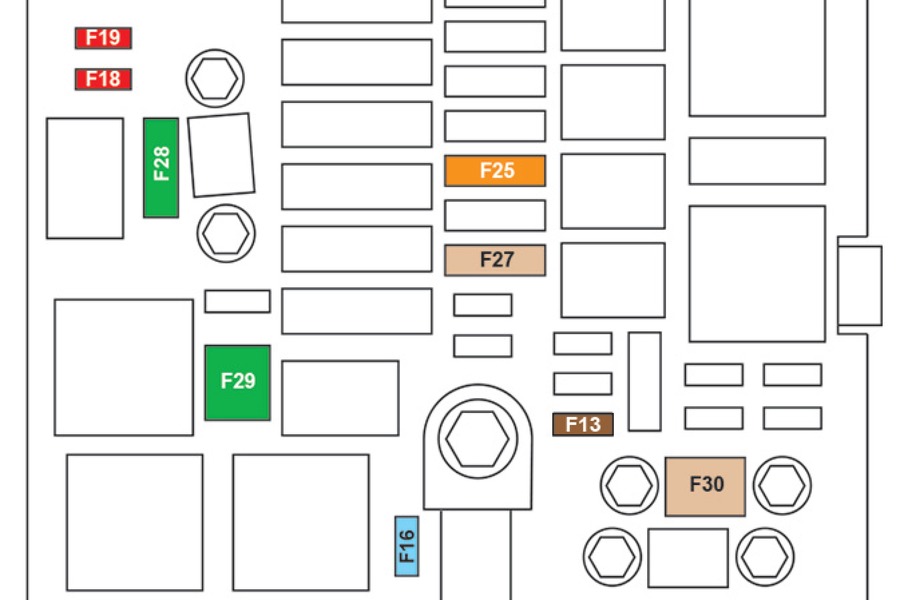

Poistková skrinka v motorovom priestore
|
Číslo |
Ampére [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
F13 |
5 |
Modul inteligentnej kontroly. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F16 |
15 |
Predné hmlové svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F18 |
10 |
Pravý stretávací svetlomet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F19 |
10 |
Ľavý stretávací svetlomet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F25 |
40 |
Relé stierača svetlometov (príslušenstvo aftermarket). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F27 |
25 |
Modul inteligentnej kontroly. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F28 |
30 |
Systém čistenia výfukových plynov motora Diesel (AdBlue®). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F29 |
30 |
Motor predného stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F30 |
80 |
Zapaľovacie sviečky (motor Diesel); Programovateľné doplnkové kúrenie (príslušenstvo aftermarket); Čerpadlo stierača svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Peugeot 308 II (T9) (2020-2021)
Peugeot 308 II (T9) v rokoch 2020-2021 je moderný kompaktný automobil, ktorý vyniká svojím elegantným dizajnom a pokročilými technológiami. Tento model je známy svojou spoľahlivosťou a komfortom, ktorý ponúka vodičom aj pasažierom. Peugeot 308 II je dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytujú optimálny výkon a efektivitu. Interiér vozidla je vybavený modernými prvkami, ako je dotykový displej a pokročilý systém infotainmentu, čo z neho robí ideálne vozidlo pre mestské aj diaľničné jazdy.
Schéma poistkovej skrinky Peugeot 308 II (T9)
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 308 II (T9), ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti prístrojovej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie vášho vozidla.
