Peugeot 307 SW (2002-2008) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 307 SW (2002–2008), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 307 SW (2002) – schéma poistky
Rok výroby: 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 307 SW (2002) je poistka 7 v schéme poistiek.

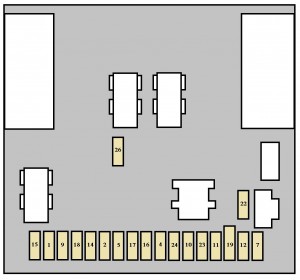

Poistka prístrojovej dosky
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Svetlomet zadný proti hmlovým svetlám | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Intermitencia zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Predné elektrické sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Zadný stop svetlomet ľavý s prívesom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Vnútorné osvetlenie zadné;
Vnútorné osvetlenie predné; Zapaľovač cigariet; Predná zásuvka 12 V; Osvetlenie priestoru odkladacej schránky; Okenná roleta otvárateľná. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Elektrické okná;
Okná otvárateľné pomocou tlačidla (nie sú kompatibilné s oknami otvárateľnými bez tlačidla); Okenná roleta otvárateľná. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Diagnostická zásuvka;
Zadná zásuvka 12 V. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Audio systém;
Multifunkčný displej; Ovládanie na volante; Automatická prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Predné a zadné svetlá polohy pravé;
Osvetlenie evidenčného čísla a prívesu; Osvetlenie spínačov centrálneho zamykania/ alarm/ ESP/núdzové svetlá; Osvetlenie klimatizácie/ popolníka; Osvetlenie spínačov automatickej prevodovky; Zapaľovač cigariet; Regulátor predných svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Kontrola uzavretia dverí;
Kontrola s blokovaním; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Zadné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Schéma poistiek motora;
Alarm; Filter pevných častíc; Ovládanie na volante; Airbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Zadný stop svetlomet pravý;
Prídavný stop svetlomet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Diagnostická zásuvka;
Ovládanie na volante; Pedál brzdy (stop) a spínače spojky; Spínač úrovne chladiacej kvapaliny; Druhý spínač brzdy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Predné a zadné svetlá polohy ľavé;
Osvetlenie evidenčného čísla a prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Siréna alarmu;
Jednotka vnútorného ovládania alarmu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Prístrojová doska;
Audio systém; Multifunkčný displej; Klimatizácia; Asistent parkovania zadný. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Zadné sklo vyhrievané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

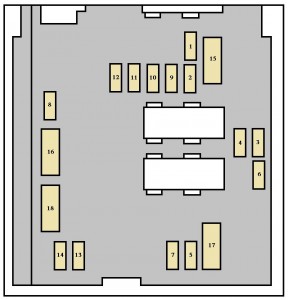

Poistky motorový priestor
| Nr | Amp [A] | Popis |
| 1 * | 30 | Jednotka ventilátora |
| 2 * | 30 | Motor čerpadla ESP/ABS |
| 3 * | 30 | Elektromagnetické ventily ESP/ABS |
| 4 * | 60 | Napájanie rozhrania
integrované systémy. |
| 5 * | 60 | Napájanie rozhrania
integrované systémy. |
| 6 * | 20 | Jednotka polície |
| 40 | ||
| 7 * | 30 | Kľúč na štartovanie, výkon |
| 8 * | 70 | Skupina elektropumpy
asistencia riadenia. |
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Spínač svetiel cúvania automatická prevodovka;
Kontrola relé blokovania štartovania automatická prevodovka; Spínač svetiel cúvania manuálna prevodovka; Senzor rýchlosti vozidla; Senzor prítomnosti vody v nafte. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Elektromagnetický ventil nádrže;
Čerpadlo paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Kontrolér asistencie riadenia;
Kontrolér ABS alebo ESP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Kontrolér vstrekovania;
Kontrola relé skupiny ventilátora; Kontrola relé dodatočného vykurovania; Kontrolér automatickej prevodovky; Kontrola sekvenčná automatická prevodovka; Relé blokovania automatickej prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Jednotka riadenia filtra pevných častíc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Hmlové svetlá predné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Kontrola relé skupiny ventilátora;
Napájanie kontroléra motora; Čerpadlo vstrekovania (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Hlavné svetlá na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Hlavné svetlá na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Hlavný svetlomet pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Hlavný nosník ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Čerpadlo umývača svetiel predných a zadných | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Senzory kyslíka;
Elektromagnetický ventil recirkulácie výfukových plynov; Zapálenie; Regulátor vysokého tlaku nafty; Napájanie vstrekovačov (benzín); Modul vykurovania; Senzor prietoku vzduchu (Diesel); Kontrolér motora (Diesel); Čerpadlo vstrekovania (Diesel); Vykurovač Diesel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | Čerpadlo vzduchu motora na benzín
s automatickou prevodovkou. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Intermitencia predná pri nízkej/vysokej rýchlosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 307 SW (2003) – schéma poistiek
Rok výroby: 2003.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 307 SW (2003) je poistka 12 v poistkovej skrinke.
Poistky palubnej dosky
| Poistka | Amperáže [A] | Funkcie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Svetlomet zadný antinebbia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Elektrické okná predné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Svetlomet stop ľavý s prívesom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Osvetlenie vnútorné zadné, osvetlenie vnútorné predné, čítačky máp – Zásuvka predná 12 V – Osvetlenie priestoru pre cestujúcich – Okenný strešný otvor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Elektrické okná predné – Elektrické okná ovládané stlačením (nie kompatibilné s elektrickými oknami bez otvorenia) – Záveska strešného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Diagnostická zásuvka – zásuvka zadná 12 V – príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Audio systém – Multifunkčné displeje – Ovládanie na volante – Automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Svetlomet polohy predný pravý, bočné svetlo zadné pravé – Osvetlenie evidenčného čísla a prívesu – Svetlá centrálneho zamykania / alarmu // núdzové svetlá – Osvetlenie klimatizácie / popolník – Osvetlenie spínača automatickej prevodovky – Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Kontrola otvorenia / zatvorenia dverí – Kontrola s blokovaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Elektrické okná zadné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Poistková skrinka motora – Alarm – Filter pevných častíc – Ovládanie na volante – Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Svetlomet stop zadný pravý, tretí svetlomet stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Diagnostická zásuvka – Ovládanie na volante – Zrkadlo spätného pohľadu elektrochromatické – Pedál brzdy (stop) a spínače spojky – Spínač úrovne chladiacej kvapaliny – Druhý spínač brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Svetlomet predný ľavý, svetlomet zadný ľavý – Osvetlenie evidenčného čísla a prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Siréna alarmu – Riadiaca jednotka vnútorného alarmu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Prístrojová doska – Audio systém – Multifunkčné displeje – Klimatizácia – Asistent parkovania zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorového priestoru (vedľa batérie)
| Poistka | Amperáže [A] | Popis |
| 1 * | 50 | Jednotka ventilátora |
| 2 * | 30 | Motor čerpadla ESP / ABS |
| 3 * | 30 | Elektromagnetické ventily ESP / ABS |
| 4 * | 70 | Napájanie rozhrania integrovaných systémov |
| 5 * | 70 | Napájanie rozhrania integrovaných systémov |
| 6 * | – | Nepoužíva sa |
| 7 * | 30 | Zapaľovanie, výkon |
| 8 * | 70 | Jednotka elektrohydraulickej pumpy riadenia |
| Poistka | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Spínač svetiel cúvania automatickej prevodovky – Kontrola relé blokovania štartovania automatickej prevodovky – Spínač svetiel cúvania manuálnej prevodovky – Senzor rýchlosti vozidla – Senzor prítomnosti vody v nafte | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Elektromagnetický ventil nádrže – čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Kontrolér asistencie riadenia – kontrolér ABS alebo ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Kontrolér vstrekovania – Kontrola relé ventilátorovej skupiny – Kontrola dodatočného vykurovacieho relé – Kontrolér automatickej prevodovky – Sekvenčná kontrola automatickej prevodovky – Relé blokovania automatickej prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Riadiaca jednotka filtra pevných častíc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Nez použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Kontrola relé ventilátorovej skupiny – Napájanie kontroléra motora – Vstrekovacia čerpadlo (nafta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Ľavé stretávacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Pravé stretávacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Pravé diaľkové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Ľavý hlavný lúč | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Čerpadlo ostrekovača predných a zadných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Senzory kyslíka – Elektromagnetický ventil recirkulácie výfukových plynov – Zapaľovacia cievka – Regulátor vysokého tlaku nafty – Napájanie vstrekovačov (benzín) – Jednotka vykurovania – Senzor prietoku vzduchu (nafta) – Napájanie kontroléra motora (nafta) – Vstrekovacia čerpadlo (nafta) – Vykurovač nafty | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Čerpadlo vzduchu motora s benzínom a automatickou prevodovkou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Predná stieračová kefa s nízkou / vysokou rýchlosťou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 307 SW (2004) – schéma poistiek
Rok výroby: 2004.
Poistka zapaľovača cigariet (zásuvka napájania) v Rover 75 je poistka 12 v poistkovej skrinke.

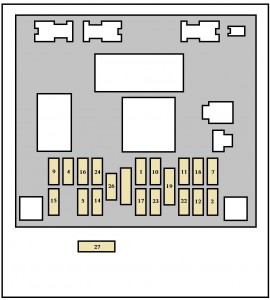

Poistky palubnej dosky
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Svetlomet zadný antinebbia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Stierka zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Predné elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Svetlomet stop ľavý s prívesom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Osvetlenie zadné, osvetlenie predné, čítačky máp – Zásuvka predná 12 V – Osvetlenie odkladacej schránky – Záves strechy otvárateľný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Predné elektrické okná – Elektrické okná aktivované stlačením (nie sú kompatibilné s elektrickými oknami bez otvorenia) – Záves strechy otvárateľný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Diagnostická zástrčka – zásuvka zadná 12 V – príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Audio systém – Viacfukčné displeje – Ovládanie na volante – Automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Svetlomet polohy predný pravý, bočné svetlo zadné pravé – Osvetlenie evidenčného čísla a prívesu – Svetlá spínača centrálneho zamykania / alarmu // núdzové svetlá – Osvetlenie klimatizácie / popolník – Osvetlenie spínača automatickej prevodovky – Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Kontrola otvorenia / zatvorenia dverí – Kontrola s blokovaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Elektrické zadné okná |
| 16 | 10 | Poistková skrinka motora – Alarm – Filtro pevných častíc – Ovládanie na volante – Airbag |
| 17 | 10 | Pravý zadný svetlomet, tretí brzdový svetlomet |
| 18 | 10 | Diagnostický konektor – Ovládanie na volante – Elektrochromatické zrkadlo – Pedál brzdy (stop) a spínače spojky – Spínač hladiny chladiacej kvapaliny – Druhý spínač brzdy |
| 19 | 30 | Obchádzanie PARC |
| 22 | 10 | Ľavý predný svetlomet, ľavé zadné svetlo – Osvetlenie evidenčného čísla a prívesu |
| 23 | 15 | Siréna alarmu – Interná riadiaca jednotka alarmu. |
| 24 | 15 | Prístrojová doska – Audio vybavenie – Viacfukčné displeje – Klimatizácia – Asistent parkovania vzadu |
| 26 | 30 | Vyhrievané zadné sklo |
| 27 * | 10 | Airbag |
| * Poistka umiestnená na strope poistkovej skrinky | ||

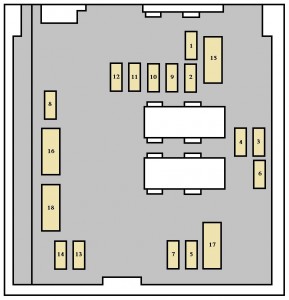

Poistky motorového priestoru (vedľa batérie)
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 * | 50 | Jednotka ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 * | 30 | Motor čerpadla ESP / ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 * | 30 | Elektromagnetické ventily ESP / ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 * | 70 | Napájanie rozhrania integrovaných systémov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 * | 70 | Napájanie rozhrania integrovaných systémov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 * | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 * | 30 | Kľúč na štartovanie, výkon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 * | 70 | Jednotka elektropompa posilňovača riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Spínač svetiel cúvania automatická prevodovka – Kontrola relé blokovania štartovania automatická prevodovka – Spínač svetiel cúvania manuálna prevodovka – Senzor rýchlosti vozidla – Senzor prítomnosti vody v nafte | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Elektromagnetický ventil nádrže – čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Kontrolór posilňovača riadenia – kontrolór ABS alebo ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Kontrolór vstrekovania – Kontrola relé ventilátora – Kontrola prídavného relé kúrenia – Kontrolór automatickej prevodovky – Kontrola sekvenčnej automatickej prevodovky – Relé blokovania automatickej prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Riadiaca jednotka filtra pevných častíc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Kontrola relé ventilátora – Napájanie kontrolóra motora – Čerpadlo vstrekovania (nafta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Ľavé stretávacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Pravé stretávacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Pravé diaľkové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Hlavný lúč ľavý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Čerpadlo na umývanie predných a zadných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Senzory kyslíka – Elektromagnetický ventil recirkulácie výfukových plynov – Zapaľovacia cievka – Regulátor vysokého tlaku nafty – Napájanie vstrekovačov (benzín) – Jednotka kúrenia – Senzor prietoku vzduchu (nafta) – Napájanie kontrolóra motora (nafta) – Čerpadlo vstrekovania (nafta) – Kúrenie nafty | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Čerpadlo vzduchu motora benzín s automatickou prevodovkou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Predná stierač s nízkou / vysokou rýchlosťou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 307 SW (2005) – schéma poistiek
Rok výroby: 2005.
Poistka zapaľovača cigariet (zásuvka napájania) v Rover 75 je poistka 9 v poistkovej skrinke.

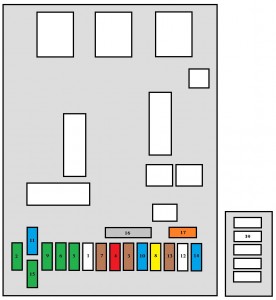

Poistky palubnej dosky
| Poistka | Amperáže [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Svetlomet zadný proti hmlovým svetlám | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Zamknutie a superzamknutie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Skupina airbagov a predpínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Spínač pedálov brzdy a spojky, spínač hladiny chladiacej kvapaliny motora, senzor uhla riadenia, diagnostická zásuvka, senzor ESP, elektrochromatické zrkadlo, čerpadlo filtra pevných častíc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Elektrické okná predné a panoramatická strecha s napájaním závesov, vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Napájanie elektrických okien zadných | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Vnútorné osvetlenie predné a zadné, čítacie svetlá, osvetlenie odkladacej schránky, skrytá kontrola závesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Audio zariadenia, audio/telefón, multifunkčný displej, siréna alarmu, jednotka alarmu, zásuvka zadná 12 V, poistková skrinka prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Zásuvka predná 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Kontrolér automatickej prevodovky, spínač STOP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Diagnostická zásuvka, zapaľovanie pri nízkom prúde, filter pevných častíc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | Nez použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Napájanie poistkovej skrinky motora, senzor dažďa a jasnosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Poistková skrinka prívesu, prístrojová doska, automatická klimatizácia, airbag a skupina predpínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Napájanie zámkov a superzámkov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | Vyhrievané sedadlá pre vodiča a pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

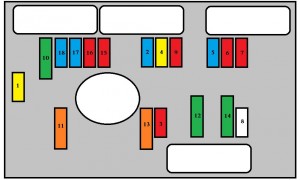

Poistky motorového priestoru (vedľa batérie)
| poistka | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 * | 30 | Skupina ventilátora 200 W. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Skupina ventilátora 400 W a 460 W. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 * | 30 | Čerpadlo ABS / ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 * | 80 | Elektromagnetické ventily ABS / ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF4 * | 80 | Napájanie rozhrania integrovaných systémov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF5 * | 50 | Napájanie rozhrania integrovaných systémov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF6 * | 50 | poistková skrinka v priestore pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF8 * | 70 | Skupina elektropompy posilňovača riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistka | Amperáže [A] | Napájanie modulu riadenia motora a relé rýchlej skupiny ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Napájanie modulu riadenia motora a relé rýchlej skupiny ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Stierače predného a zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Striekacia tryska svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Čerpadlo paliva a elektromagnetický ventil na vypúšťanie nádrže | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Kontrolér automatickej prevodovky, blokovanie páky automatickej prevodovky, ovládacie tlačidlo, relé vysokej rýchlosti skupiny ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Jednotka riadenia ABS / ESP, jednotka riadenia skupiny elektropumpy posilňovača riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Jednotka dodatočného vykurovania (Diesel), spínač hladiny chladiacej kvapaliny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Aktuátory kontroléra motora (zapaľovacia cievka, elektromagnetické ventily, lambda sondy, kontroléry, vstrekovače) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Nízka / vysoká rýchlosť stieračov čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Integrované napájanie rozhrania systému (pozitívne zapaľovanie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Čerpadlo vzduchu (2 litre benzínu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Ľavý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 307 SW (2006-2008) – schéma poistiek
Rok výroby: 2006, 2007, 2008.
Poistka zapaľovača cigariet (zásuvka napájania) v Rover 75 je poistka 9 v poistkovej skrinke.

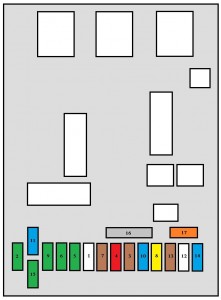

Poistky palubnej dosky
| Poistka | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Blokovanie a superblokovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Skupina airbagov a predpínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Spínač pedálov brzdy a spojky, spínač hladiny chladiacej kvapaliny motora, senzor uhla riadenia, diagnostická zásuvka, senzor ESP, elektrochromatické zrkadlo, čerpadlo filtra pevných častíc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Predné elektrické okná a panoramatická strecha s roletami, vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Napájanie zadných elektrických okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Predné a zadné vnútorné osvetlenie, čítacie svetlá, osvetlenie odkladacej schránky, skrytá kontrola závesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Audio systém, audio/telefón, multifunkčný displej, výstražná siréna, jednotka výstrahy, poistková skrinka prívesu, napájanie ovládania na volante | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Predná zásuvka 12 V, zadná zásuvka 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Jednotka riadenia automatickej prevodovky, spínač STOP, jednotka riadenia pre detekciu nízkeho tlaku v pneumatikách | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Diagnostická zásuvka, zapaľovanie pri nízkom napätí, filter pevných častíc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Asistent parkovania vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Napájanie poistkovej skrinky motora, senzor dažďa a jasu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Poistková skrinka prívesu, palubná doska, automatická klimatizácia, airbagy a predpínače, hands-free kit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Napájanie zámkov a superzámkov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

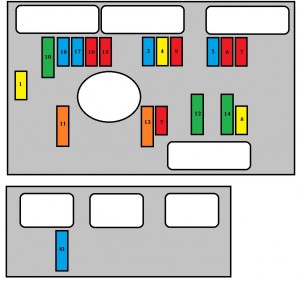

Poistky motorového priestoru (vedľa batérie)
| Poistka | Amperáže [A] | Popis |
| MF1 * | 30 | Skupina ventilátora 200 W. |
| 50 | Skupina ventilátora 400 W a 460 W. | |
| MF2 * | 30 | Čerpadlo ABS / ESP |
| MF3 * | 80 | Elektromagnetické ventily ABS / ESP |
| MF4 * | 80 | Napájanie rozhrania integrovaných systémov |
| MF5 * | 50 | Napájanie rozhrania integrovaných systémov |
| MF6 * | 50 | Poistková skrinka v priestore pre cestujúcich |
| MF8 * | 70 | Skupina elektročerpadla posilňovača riadenia |
| Poistka | Amperáže [A] | Napájanie riadiacej jednotky motora a relé rýchlej skupiny ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Napájanie riadiacej jednotky motora a relé rýchlej skupiny ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Stierka predného a zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Striekací systém svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Čerpadlo paliva a elektromagnetický ventil na vypúšťanie nádrže (2 litre benzínu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Automatická prevodovka so štyrmi rýchlosťami, zablokovanie páky automatickej prevodovky, ovládacie tlačidlo, relé s vysokou rýchlosťou skupiny ventilátora, xenónové svetlomety pravé a ľavé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Riadiaca jednotka ABS / ESP, riadiaca jednotka skupiny elektročerpadla posilňovača riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Ovládanie motorčeka na štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Dodatočná vykurovacia jednotka (Diesel), spínač hladiny chladiacej kvapaliny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Aktuátory riadiacej jednotky motora (zapaľovacia cievka, elektromagnetické ventily, lambda sondy, riadiaca jednotka, vstrekovače, ohrievače), elektromagnetický ventil na odvzdušnenie nádrže (benzín 1,6 litra) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Nízka / vysoká rýchlosť stieračov čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Napájanie rozhrania integrovaných systémov (pozitívne zapnutie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Čerpadlo vzduchu (2 litre benzínu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Pravý svetlomet diaľkového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Ľavý svetlomet diaľkového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Ľavý svetlomet stretávacieho svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Pravý svetlomet stretávacieho svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Automatická prevodovka so šiestimi rýchlosťami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Peugeot 307 SW (2002-2008)
Peugeot 307 SW, vyrábaný v rokoch 2002 až 2008, je obľúbeným rodinným automobilom, ktorý ponúka priestranný interiér a flexibilitu v usporiadaní sedadiel. Tento model je známy svojou praktickosťou a komfortom, čo ho robí ideálnym pre dlhšie cesty aj každodenné jazdy po meste. Peugeot 307 SW bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali rôzne úrovne výkonu a efektivity. Vďaka modernému dizajnu a pokročilým technológiám, ako sú napríklad bezpečnostné prvky a pohodlné ovládanie, si tento model získal obľubu medzi vodičmi po celej Európe.
Schéma poistkovej skrinky Peugeot 307 SW
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 307 SW, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza na dvoch hlavných miestach: pod kapotou v motorovom priestore a v interiéri pod palubnou doskou. Schémy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
