Peugeot 407 C (2004-2011) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Peugeot 407 Coupé (2004–2011), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Peugeot 407 C (2004-2011) – schéma poistkovej skrinky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Poistka zapaľovača cigariet (zásuvka napájania) v Peugeot 407 C (2004-2011) je poistka F9 v poistkovej skrinke na prístrojovej doske.

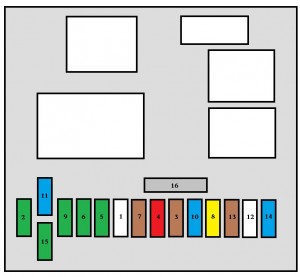

Poistky konzoly
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Blokovanie a superkľúč | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Jednotka riadenia airbagov
a pretensionérov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Spínač automatickej prevodovky;
Diagnostický konektor, Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Elektrické okná vodiča a pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Otvoriteľná strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Osvetlenie priestoru pre odkladanie;
Osvetlenie na čítanie mapy; Nočné osvetlenie; Prídavné zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Multifunkčný displej;
Audio systém; Horný stĺpik; Poistková skrinka prívesu (príslušenstvo); Alarm; Poplašná siréna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Predný zapaľovač cigariet;
12 V zásuvka vzadu; Osvetlenie priestoru pre odkladanie; Osvetlenie na čítanie mapy; Stropné osvetlenie; Externé zrkadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Detekcia nízkeho tlaku v pneumatikách;
CD menič. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Diagnostický konektor;
Spínač zapaľovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Poistková skrinka prívesu
(dodatočné vybavenie); Napájanie riadiacej jednotky asistovaného parkovania; Modul pamäte sedadla pasažiera; Senzor dažďa a svetla; Alarm. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Kontrola relé stierača
predného skla; Poistková skrinka motora 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Modul pamäte sedadla vodiča;
Prístrojová doska; Kontrolór airbagov a pretensionérov; Ovládací panel klimatizácie; Kontrolór riadenia uzamknutia bezpečnostných pásov; Spínač nastavenia volantu; Hands-free kit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Blokovanie a superkľúč | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | Obchádzanie PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorového priestoru
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Riadiaca jednotka motora;
Napájanie relé ventilátorovej skupiny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Čerpadlo ostrekovača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Čerpadlo ostrekovača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Čerpadlo paliva;
Aktuátory riadenia fungovania motora (senzor nízkej hladiny vzduchu, elektromagnetické ventily). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Riadiaca jednotka ESP;
Senzor hladiny chladiacej kvapaliny motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Automatická regulácia svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Cievka motora na štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Riadiaca jednotka smeroviek;
Riadiaca jednotka dodatočného vykurovania a ochrany; Spínač spojky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Aktuátory riadenia fungovania motora
(cievka zapaľovania, vstrekovače, termostaty, elektroventily, senzory kyslíka); Čerpadlo aditíva pre naftu; Čerpadlo paliva; Riadiaca jednotka motora; Vykurovanie s ventilátorom. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Napájanie rozhrania integrovaných systémov
(pozitívne zapnutie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vano batožinového priestoru
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G29 | – | Nie je použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G30 | 5 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G31 | 5 | Detekcia nízkeho tlaku v pneumatikách;
CD menič. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G32 | – | Nie je použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G33 | 5 | Elektropumpa asistencie riadenia;
Spínač s dvojitou funkciou brzdy, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G34 | 5 | Spínač s dvojitou funkciou brzdy;
Relé automatickej prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G35 | 5 | Senzor uhla riadenia a
senzor gyroskopu ESP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G36 | 25 | Hi-Fi zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G37 | 15 | Automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G38 | 20 | Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G39 | 30 | Modul pamäte sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G40 | 30 | Modul pamäte sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Peugeot 407 C (2004-2011)
Peugeot 407 C, vyrábaný v rokoch 2004 až 2011, je elegantný a dynamický automobil strednej triedy, ktorý ponúka komfortnú jazdu a moderný dizajn. Tento model je známy svojou spoľahlivosťou a kvalitným spracovaním. Peugeot 407 C bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali rôzne úrovne výkonu a efektivity. Medzi najobľúbenejšie motory patrili 1.8 a 2.0 litrové benzínové jednotky, ako aj 2.0 a 2.2 litrové dieselové motory HDi, ktoré boli známe svojou úspornosťou a nízkymi emisiami. Vozidlo ponúkalo aj množstvo moderných technológií a bezpečnostných prvkov, čo ho robilo atraktívnym pre široké spektrum vodičov.
Schéma poistkovej skrinky Peugeot 407 C
Táto stránka zobrazuje schému poistkovej skrinky pre Peugeot 407 C, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V tomto modeli sú poistkové skrinky typicky umiestnené v motorovom priestore a v interiéri vozidla, konkrétne pod palubnou doskou. Schémy zobrazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov, a preto je dôležité mať k dispozícii presnú schému poistkovej skrinky pre rýchlu a efektívnu diagnostiku problémov.
